室内覆盖施工规范图解浙江金天地通讯工程有限公司二O一一年三月前言随着通信行业不断发展和城市建设不断更新，移动网络信号需要做到无缝覆盖用来满足消费客户的需求。
为提高分布系统的工程质量，达到良好的室内覆盖和改善室内通信的质量，提高客户对移动网络的满意度，利用室内分布系统解决上述问题，得到了较为广泛的应用。
但由于室内分布系统工程的特殊性，点多面广，施工难度大等，工程质量良莠不齐，由此而引发室内网络质量下降，甚至于根本无法达到覆盖要求。
为了更好地开展室内分布系统工程项目，提高工程质量，结合本项目验收过程中所遇到的问题，特制定此施工规范指导进行说明，本指导中配以大量的图片案例说明，可以帮助用户更直观的理解和参照。
第一章室内覆盖工程安装规范（图解说明）一、有源设备安装（图解说明）1.1 直放站设备安装严格按照说明书的介绍进行，安装牢固平整。
设备上要有移动标志，安装时应用相应的安装件进行牢固固定。
二、无源器件安装（图解说明）2.1室内天线安装2.1.1 天线位置地线电源线标签2.1.2天线固定若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。
天线安装在天花吊顶内的吸顶，必须用天线支架对天线做牢固固定。
2.1.3天线安装天线放置要平稳牢固，如果垂直放置，安放位置要合理美观。
室内天线接头要用胶带包扎做防水处理，然后用塑料黑胶带缠好，胶带做到平整、少皱、美观，安装完天线后要擦干净天线。
2.2室外天线安装要求天线架做好防氧化处理，安装牢固，标签明确，远离避雷网，严禁沿避雷网捆扎馈线。
2.3其他无源器件安装2.3.1 无源器件应用扎带、固定件牢固固定，不允许悬空无固定放置。
三、线缆布放（图解说明）3.1 馈线布放3.1.1 馈线必须按照设计文件（方案）的要求布放，要求走线牢固、美观，不得有交叉、扭曲、裂损情况。
当跳线或馈线需要弯曲布放时，要求弯曲角保持圆滑。
3.1.2 穿竖线要按图纸布放，竖线在排列有序，以方便以后器件的制作，竖线要直，做到方便检查，布局美观，如果业主要求穿PVC 管，扎带每1米一个、剪齐、方向一致。

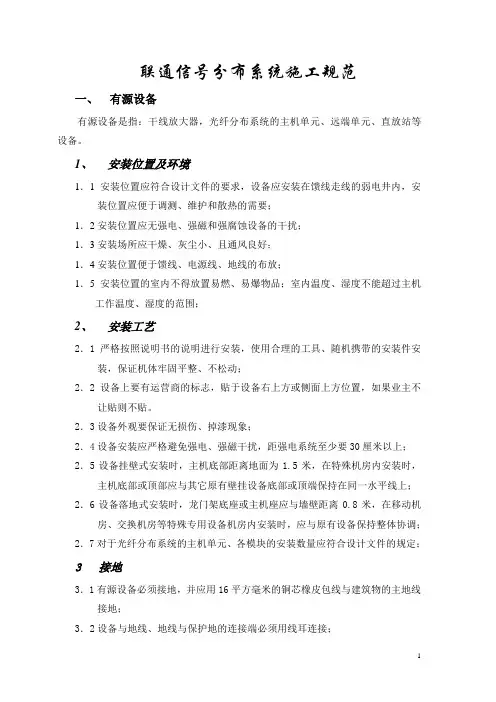

联通信号分布系统施工规范一、有源设备有源设备是指：干线放大器，光纤分布系统的主机单元、远端单元、直放站等设备。
1、安装位置及环境1．1安装位置应符合设计文件的要求，设备应安装在馈线走线的弱电井内，安装位置应便于调测、维护和散热的需要；1．2安装位置应无强电、强磁和强腐蚀设备的干扰；1．3安装场所应干燥、灰尘小、且通风良好；1．4安装位置便于馈线、电源线、地线的布放；1．5安装位置的室内不得放置易燃、易爆物品；室内温度、湿度不能超过主机工作温度、湿度的范围；2、安装工艺2．1严格按照说明书的说明进行安装，使用合理的工具、随机携带的安装件安装，保证机体牢固平整、不松动；2．2设备上要有运营商的标志，贴于设备右上方或侧面上方位置，如果业主不让贴则不贴。
2．3设备外观要保证无损伤、掉漆现象；2．4设备安装应严格避免强电、强磁干扰，距强电系统至少要30厘米以上；2．5设备挂壁式安装时，主机底部距离地面为1.5米，在特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；2．6设备落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在移动机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调；2．7对于光纤分布系统的主机单元、各模块的安装数量应符合设计文件的规定；3 接地3．1有源设备必须接地，并应用16平方毫米的铜芯橡皮包线与建筑物的主地线接地；3．2设备与地线、地线与保护地的连接端必须用线耳连接；3．3每台有源设备必须各自安装独立的地线，不可共用一根地线；地线须按国标规定，用黄绿色专用线，须加装平垫、弹簧垫拧紧；3．4设备接地不能接避雷地，要接保护地；3．5为减少接地线的电感，要求接地线的弯曲角度大于90度，弯曲曲率半径大于130毫米；3．6地线走线要用线码固定，严禁有飞线现象，不得与馈线、电源线有交叉现象，如加套白色PVC的地线走线要求与射频走线固定原则相同，并作好标签识别；3．7地线如遇穿墙走线，穿墙部分必须加套管保护，穿墙孔/口必须用防火泥加以密封；3．8现在联通规定，楼顶八木的接地，必须先用钢丝连接将八木支架和避雷网焊接，然后将避雷器和支架用地线连接。

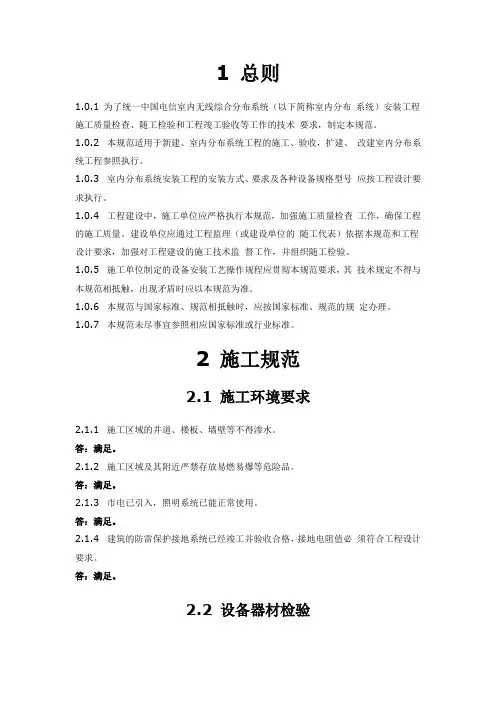

1 总则1.0.1 为了统一中国电信室内无线综合分布系统（以下简称室内分布系统）安装工程施工质量检查、随工检验和工程竣工验收等工作的技术要求，制定本规范。
1.0.2 本规范适用于新建、室内分布系统工程的施工、验收，扩建、改建室内分布系统工程参照执行。
1.0.3 室内分布系统安装工程的安装方式、要求及各种设备规格型号应按工程设计要求执行。
1.0.4 工程建设中，施工单位应严格执行本规范，加强施工质量检查工作，确保工程的施工质量。
建设单位应通过工程监理（或建设单位的随工代表）依据本规范和工程设计要求，加强对工程建设的施工技术监督工作，并组织随工检验。
1.0.5 施工单位制定的设备安装工艺操作规程应贯彻本规范要求，其技术规定不得与本规范相抵触，出现矛盾时应以本规范为准。
1.0.6 本规范与国家标准、规范相抵触时，应按国家标准、规范的规定办理。
1.0.7 本规范未尽事宜参照相应国家标准或行业标准。
2 施工规范2.1 施工环境要求2.1.1 施工区域的井道、楼板、墙壁等不得渗水。
答：满足。
2.1.2 施工区域及其附近严禁存放易燃易爆等危险品。
答：满足。
2.1.3 市电已引入，照明系统已能正常使用。
答：满足。
2.1.4 建筑的防雷保护接地系统已经竣工并验收合格，接地电阻值必须符合工程设计要求。
答：满足。
2.2 设备器材检验2.2.1 开工前建设和施工单位的代表应对已到达施工现场的设备和主要材料的规格型号及数量共同进行清点和外观检查，应符合下列要求：1. 主要设备必须全部到齐，规格型号符合工程设计要求，无受潮和破损现象。
2. 主要材料的规格型号应符合工程设计要求，其数量应能满足连续施工的需要。
答：满足。
2.2.2 工程建设中不得使用不合格的设备和器材。
当器材型号不符合原工程设计要求而需做较大改变时，必须征得设计和建设单位的同意并办理设计变更手续。
答：满足。
2.2.3 当发现有受潮、受损或变形的设备和器材时应由建设单位和施工单位的代表共同进行鉴定，并做好记录，如不符合相关标准要求时，应通知供货单位及时解决。
室内分布系统施工规范中国联合网络通信集团有限公司移动网络建设部二○一二年十二月目录一、总则 (1)二、工程安装 (1)2.1主机安装 (1)2.1.1安装环境 (1)2.1.2安装方式 (1)2.1.3主机挂架的安装 (1)2.1.4附件安装 (3)2.2天线部分的安装 (4)2.2.1天线架安装 (4)2.2.2天线安装 (4)2.3连接 (4)2.3.1射频连接 (4)2.3.2电源连接 (5)2.3.3地线连接 (6)2.3.4光路连接 (6)2.4走线 (6)2.4.1射频走线 (6)2.4.2电源走线 (8)2.4.3地线走线 (8)2.4.4机房走线 (9)2.5密封 (9)2.6标识 (9)2.6.1标签要求 (9)2.6.2标签编号格式 (10)三、施工管理 (11)3.1施工出发前的工作准备 (11)3.2施工注意事项 (12)3.3施工记录 (12)3.4环境卫生 (12)一、总则1）为保证移动通信室内分布系统工程的施工质量，明确工程质量监查的技术规范，特制定本施工规范。
为保证系统能够可靠运行，必须严格按照本规范及相关作业指导书进行施工。
2）本规范既是工程部进行工程管理与工程施工的技术指导标准，又是工程质量管理部门对室内分布系统工程进行质量检查的依据。
3）当本规范与国家标准及规范有矛盾时，应以国家标准及规范为准。
4）本规范未尽事宜，参照相应国家标准或行业标准。
二、工程安装2.1主机安装2.1.1安装环境安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；主机安装场所应干燥、灰尘小、且通风良好；主机安装位置便于馈线、电源线、地线的布线；主机尽量安装在室内。
安装主机的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围；2.1.2安装方式主机挂壁式安装时，主机底部距离地面为1米以上，在联通机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在联通机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。
室内分布系统施工规范中国联合网络通信集团有限公司移动网络建设部二○一二年十二月目录一、总则 (1)二、工程安装 (1)2.1主机安装 (1)2.1.1安装环境 (1)2.1.2安装方式 (1)2.1.3主机挂架的安装 (1)2.1.4附件安装 (3)2.2天线部分的安装 (4)2.2.1天线架安装 (4)2.2.2天线安装 (4)2.3连接 (4)2.3.1射频连接 (4)2.3.2电源连接 (5)2.3.3地线连接 (6)2.3.4光路连接 (6)2.4走线 (6)2.4.1射频走线 (6)2.4.2电源走线 (8)2.4.3地线走线 (8)2.4.4机房走线 (9)2.5密封 (9)2.6标识 (9)2.6.1标签要求 (9)2.6.2标签编号格式 (10)三、施工管理 (11)3.1施工出发前的工作准备 (11)3.2施工注意事项 (12)3.3施工记录 (12)3.4环境卫生 (12)一、总则1）为保证移动通信室内分布系统工程的施工质量，明确工程质量监查的技术规范，特制定本施工规范。
为保证系统能够可靠运行，必须严格按照本规范及相关作业指导书进行施工。
2）本规范既是工程部进行工程管理与工程施工的技术指导标准，又是工程质量管理部门对室内分布系统工程进行质量检查的依据。
3）当本规范与国家标准及规范有矛盾时，应以国家标准及规范为准。
4）本规范未尽事宜，参照相应国家标准或行业标准。
二、工程安装2.1主机安装2.1.1安装环境安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；主机安装场所应干燥、灰尘小、且通风良好；主机安装位置便于馈线、电源线、地线的布线；主机尽量安装在室内。
安装主机的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围；2.1.2安装方式主机挂壁式安装时，主机底部距离地面为1米以上，在联通机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在联通机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。
室内分布系统室内分布系统解决的问题近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。
而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。
具体影响如下，在大型建筑的低层、地下商场、地下停车场等环境下，基站接收信号十分微弱，导致手机无法正常使用，形成了信号覆盖的盲区；在大型建筑的中间楼层，由于手机可以接收到周围多个不同基站的信号，使基站信号发生重叠，产生乒乓效应，严重影响了手机的正常使用；在大型建筑的高层部分，进入室内的无线信号非常杂乱，既有附近几个基站的信号，也有不远处基站的信号通过直射、折射、反射、绕射等方式进入室内，导致室内接收信号忽强忽弱极为不稳定，同频、邻频干扰十分严重。
手机在这种环境下使用，在空闲状态时小区重选频繁，在通话过程中频繁进行切换，话音质量受到极大影响，容易产生掉话现象。
另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度太大，信道十分拥挤，手机上线困难。
因此，如何解决好室内信号的覆盖问题，满足广大用户的需求，提高网络质量，已变得越来越重要，也成为网络优化工作的一个重点。
为解决以上所说的室内信号覆盖不理想的问题，目前最有效的解决方法是在建筑物内安装室内覆盖分布系统。
就是将基站的信号通过有线方式直接引入到室内的每一个区域，再通过小型天线将基站信号发送出去，从而达到消除室内覆盖盲区、抑制干扰的目的，为楼内的移动通信用户提供稳定、可靠的室内信号，使用户在室内也能享受高质量的移动通信服务。
室内分布系统概述1、室内分布系统的组成室内分布系统主要由三部分组成：信号源设备（微蜂窝、宏峰窝基站或室内直放站）；室内布线及其相关设备（同轴电缆、光缆、泄漏电缆、电端机、光端机等）；干线放大器、功分器、耦合器、室内天线等设备。
联通室内分布系统施工规范编制单位：江西省通信产业服务有限公司联创监理分公司浙江分部2010-9-18Ⅰ、室内覆盖单点施工流程规范一、施工前准备1.集成商将方案提交设计院进行审核；2.集成商将设计院审核通过的方案提交联通网建部区域管理工程师进行审核，并按照要求进行修改；3.对于三星级重要站点将方案提交运维部相关负责人进行审核签字；4.集成商将审核通过方案交由网建部区域工程师签署开工报告，以及设计使用的材料清单；5.集成商与站点业主确定好施工时间后通知传输施工单位和监理单位；二．进场施工1.集成商现场将工程开工报告、材料清单以及施工图纸提交监理；2.整个施工过程必须全程在监理的监督下进行，在施工过程中按施工进度定期填写《随工检查记录表》，由监理进行审核签字；3.在施工过程中如遇到隐蔽工程，必须填写《隐蔽工程签证》，由监理进行审核签字，并注意拍照留存；4.如遇协调等问题需要停工/复工的，必须及时通知监理单位，同时填制《停复工通知单》，在监理确认后方可停工/复工；5.监理对施工现场问题提出的整改意见，集成商必须按要求整改；如遇不按要求整改的，监理人员报联通工程管理人员后出具《工程整改通知书》；6.施工期间如遇重大质量问题，需立即通过监理向联通工程管理人员汇报，按要求处置，同时填报《重大工程质量事故报告单》；7.施工现场如遇到无法按照施工图纸施工，或者图纸设计不合理的情况，集成商督导必须及时向监理反映，由监理向联通工程管理人员请示，获得同意后集成商通知设计单位进行设计变更，同时编制《工程设计变更单》；8.工程完工后，集成商应及时统计材料使用情况，并填写《设备移交清单和完工报告》以及《已安装工程量总表》，提交监理审核；三．站点调测预开通1.集成商在站点信源方案确定后应及时通知传输光缆施工队伍和传输设备施工队伍，使传输施工与系统施工同步进行；2.传输到位后，集成商应及时提交纤芯、电路的申请需求，同时上报信源设备的开通数据需求；3.集成商在设备联调自检后提交《开通审批表》给监理，并安排监理进行站点验收和预开通；4.站点预开通时，集成商负责将工程系列文档提交监理审核，并在监理监督下对设备进行测试并记录，对网络进行拨打测试并记录，处理发现的问题；5.站点预开通后，关闭设备电源，将《开通审批表》提交联通工程管理人员审核签字；四．站点初验开通1.集成商负责站点所有台账以及维护资料的收集整理，并上报至联通工程管理人员审核；2.完成工程记录、测试记录的收集整理，完成竣工文件系列文档的装订制作，并于站点预开通后3个工作日内将《开通审批表》一并提交运维部进行验收；3.配合验收小组进行站点的工艺检查、资产检查、维护资料检查和物业交接，同时开通设备；4.根据现场验收的遗留问题填写《遗留问题清单》；五．其他1.负责在站点开通半个月内调通直放站网管监控并提交运维验收；2.负责在站点开通一个月内完成站点电费、租赁协议的签署移交；3.提交验收小组签署竣工文件，完成站点初验；4.处理初验遗留问题，并填写《遗留问题处理清单》；5.配合验收小组完成站点终验。
室内分布系统工程施工安装要求及规范导读室分工程这块，其实能直观体现就是施工工艺，一个好的施工队伍，施工工艺绝对不差到哪里，也不会有哪么多故障，因此，在施工方面，一个好的队伍也是起到重要的作用。
今天一起来看看下室分工艺这块。
室内分布系统工程施工安装要求及规范室分工程这块，其实能直观体现就是施工工艺，一个好的施工队伍，施工工艺绝对不差到哪里，也不会有哪么多故障，因此，在施工方面，一个好的队伍也是起到重要的作用。
今天一起来看看下室分工艺这块。
一、设备安装要求设备布置及安装时，应遵循以下原则：(1) 基站机房内各种通信设备安装的抗震加固设计应符合中华人民共和国通信行业标准《电信设备安装抗震设计规范》(YD 5059-2005)的规定。
机房的各机柜、蓄电池组等必须与楼面固定。
走线架的吊挂件尽量吊于梁上，墙托架尽量装于梁柱子上。
(2) 基站机房内各通信设备的防雷接地应符合GB 50689-2011《通信局(站)防雷与接地工程设计规范》中的相关要求。
(3) 开关电源、蓄电池组及电源线缆的布放应符合YD 5040-2005《通信电源设备安装工程设计规范》中的相关要求。
(4) 基站设备的平面布置应遵循节省空间、美观、便于维护的原则，设备可维护方向上不应有障碍物，确保设备门可正常打开，设备板卡可安全插拔，满足调测、维护和散热需要。
(5) 基站机架可侧靠墙排列，但由于墙面可能泛潮或渗水，不利于设备的稳定运行。
故侧靠墙排列时需和侧墙留出一定的距离，不能紧贴墙面。
基站机架的最小维护空间为前沿600mm、背后150mm、架顶250mm，在设备摆放时不能小于此空间。
(6) 交流配电箱一般挂墙安装，下沿距地1200～1400mm。
二、天线安装要求室内分布系统工程常用的天线类型包括吸顶天线、对数周期天线、壁挂天线（板状）、八木天线等。
各类天线具体安装要求如下：(1) 吸顶天线或壁挂天线均要求用天线固定件牢固安装在天花板或墙壁上，其附近无直接遮挡物；室内定向板状天线采用壁挂安装方式或利用定向天线支架安装方式，要求天线周围无直接遮挡物，天线主瓣方向正对目标覆盖区；并尽量远离消防喷淋头。
