认识QBZ系列隔爆真空磁力起动器无需授权即可转载，但请保留以上申明，谢谢。
隔爆磁力起动器实际上是一种组合电器，它主要由隔离开关、真空接触器、熔断器、保护器、继电器及按钮等组成，安装在隔爆外壳中，用来控制和保护电动机。
常见的磁力起动器有QBZ-30/80/120—1140（660）等类型，适用于有瓦斯、煤尘爆炸危险的煤矿井下电气设备的启动、停止和保护。
通过磁力起动器的型号我们可以获得开关的一些重要信息，请看下图：下面再看看QBZ系列隔爆真空磁力起动器的主要技术数据：好了，看完这些枯燥的数据，该看看“庐山”真面目了。
注意：不是所有的磁力启动器都长成这个样子！很多厂家生产的开关在外形上都是各具特点，但不管开关的模样怎么变化，内部结构与原理都是大同小异，只要深入学会一个，以后自会“一通百通”。
1、防爆标志防爆电气设备上标示防爆标志，为的是能从防爆设备的外观上就能了解到该设备的类型。
把防爆电气设备的型式按一定的顺序排列起来便构成了防爆标志。
2、煤安标志煤矿开采受水、火、瓦斯、煤尘、顶板等自然灾害的威胁，因此所使用的设备必须满足安全生产的要求。
煤安标志是设备满足安全生产的必备证明，所以井下使用的设备需取得煤安标志。
3、远程控制线喇叭口该喇叭口用于接远程操作按钮线，也可以是两台开关联控时电缆的进出线喇叭口。
但该喇叭口不能引出动力电源线，否则按失爆论处。
4、接线腔接线腔顾名思义是用来接线的，接线腔一侧端子用于接电源线，另外一侧端子用来接负荷线，腔内还有接控制线的端子以及接地极端子。
5、电源进线喇叭口电源进线喇叭口有两个，电源电缆通过该喇叭口接入接线腔内的电源端子。
实际接线中可以根据开关摆放位置及电源线来的方向选择开关左侧或右侧的喇叭口。
6、负荷线喇叭口磁力启动器有一个负荷线喇叭口（可逆开关除外），通过该喇叭口将负荷电缆接至起动器接线腔。
7、铭牌即为起动器的身份信息标识牌，上面记录了开关的型号、防爆标志、出厂编号及生产厂家等重要信息。
QBZ-80 QBZ-120 QBZ-200防爆型真空磁力启动器使用说明书北京煤炭矿用设备厂QBZ系列矿用隔爆型真空电磁起动器一、适用范围1．用途：本产品适用于井下电气设备的起、停控制和保护之用。
2．适用条件1．1海拨高度不超过2000米，环境大气压力80-110Kpa;1．2周围介质温度为（-20℃—+40℃）；1．3周围介质湿度不大于95±3%（25℃）1．4在具有甲烷混合物及煤尘爆炸危险的工矿企业中；1．5在我足以腐蚀金属和破坏绝缘的气体或蒸汽的环境中；1．6在无剧烈震动及强热源地区；1．7在具有防水和防雨雪侵袭的地方；1．8安装位置与垂面的倾斜度不超过15度；1．9电源为交流50HZ、额定电压为660V（380V）系统中；3．型号及意义一个一图没打3．1防暴标志：ExdI3．2防暴型式：矿用隔爆型3．3外形尺寸：QBZ—80 380×460×620（mm）QBZ—120 480×470×620(mm)QBZ—200 580×460×620(mm)3.4重量：QBZ—80 70kgQBZ—120 79kgQBZ—200 102kg3．5执行标准MT111-1998 Q/MKS1.3-2005二、技术特征1．型号规格表1注：用于380V供电系统时，应将控制变压器一次侧660V接线端子改接到380V端上。
2．保护功能2．1过载保护；2．2短路保护；2．3断相保护2．4主电路漏电闭锁保护；2．5过电压保护；3．控制变压器参数3．1额定容量：120V3．2电压比：660V（380V）/36V。
三、结构概述起动器由隔焊外壳和真空体两部分组成，真空本体装于隔爆外壳中。
1．起动器外壳为圆柱形，前盖为转动式开启结构，壳身上部为接线箱，用以引进电源电缆和引出电动机电缆。
在外壳右侧有换向隔离开关的转换手柄和停止按纽；换向隔离开关的转换手柄、停止按纽和前盖三者之间有机械联锁，只有按下停止按纽后才能扳转离开关转换手柄；在手柚处于“分”的位置时，才能打开前盖。
QBZ6—80真空磁力起动器一、近控回路：变压器二次回路；变压器二次36V 4#线→JDB保护4#线通过内部继电器接点→3#线→真空接触器线圈→停止按钮TA→起动按钮QA→近控开关K近→变压器二次8#线。
按下起动按钮QA，真空按触器线圈得电吸合。
CKJ1闭合，开关自保。
二、远控回路：变压器二次36V 4#线→JDB保护4#线通过内部继电器接点→3#线→真空接触器线圈→停止按钮TA→远控开关K远→停止按钮TA→1#线→外接压扣起动按钮→停止按钮→8#线→起动按钮QA常闭点→变压器8#线。
按下起动按钮，真空接触器线圈得电吸合，CKJ1闭合开关自保。
9#线、13#线通过CKJ2联锁下一台开关。
PBG—630（400）/6(10)矿用隔爆型高压真空配电装置一、26芯航空插头引脚说明二、元件标志及作用S1——门行程开关触点 S2——隔离行程开关触点，正常时闭合M——合闸电动机 Y1——脱扣线圈，正常时无电Y2——失压线圈，正常时吸合Q1——三相桥式整流器 Q2——单相桥式整流器TA——分闸按钮，一闭两开QA——合闸按钮 YK——远控接点SB——照明灯开关 EL——照明灯HL1——合闸显示 HL2——分闸显示ZJ——中间继电器 ZJ1—4——电流护感器接地2J5——常开失压回路 FA——复位按钮QR——位移 YW——位移LD——漏电试验 HW——电度表RY1-3——压敏电阻 LX——零序电流互感器2LHC——2相电流互感器 QF——真空短路器三、工作原理1、合闸操作：Q1正极→S1→M→QA→Q1负极2、电动分闸回路：电压护感器二次B相对地电压58V→TA→D7→Y1→地。
3、保护动作分闸回路：保护器16角直流24V→QF常开接点→Y1保护器23角。
当过载、短路、漏电、监视、过电压、任意保护动作时，保护器16角输出直流24V正→23角负，形成回路Y1动作完成分闸。
欠压保护动作时，压器释放，完成分闸。
4、失压保护回路：开关送电后，中间继电器ZJ得电吸合，电压护感器二次A相经隔离行程开关S2→TA→整流桥Q2交流一端通过Q2交流另一端至电压护感器二次B相。

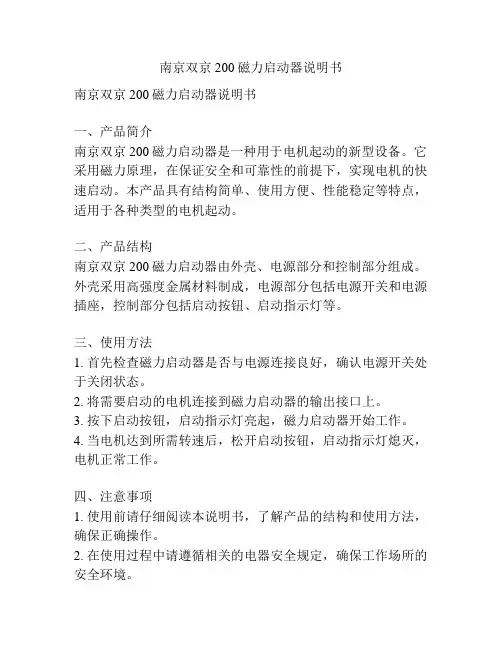

南京双京200磁力启动器说明书南京双京200磁力启动器说明书一、产品简介南京双京200磁力启动器是一种用于电机起动的新型设备。
它采用磁力原理，在保证安全和可靠性的前提下，实现电机的快速启动。
本产品具有结构简单、使用方便、性能稳定等特点，适用于各种类型的电机起动。
二、产品结构南京双京200磁力启动器由外壳、电源部分和控制部分组成。
外壳采用高强度金属材料制成，电源部分包括电源开关和电源插座，控制部分包括启动按钮、启动指示灯等。
三、使用方法1. 首先检查磁力启动器是否与电源连接良好，确认电源开关处于关闭状态。
2. 将需要启动的电机连接到磁力启动器的输出接口上。
3. 按下启动按钮，启动指示灯亮起，磁力启动器开始工作。
4. 当电机达到所需转速后，松开启动按钮，启动指示灯熄灭，电机正常工作。
四、注意事项1. 使用前请仔细阅读本说明书，了解产品的结构和使用方法，确保正确操作。
2. 在使用过程中请遵循相关的电器安全规定，确保工作场所的安全环境。
3. 请勿拆卸、改装磁力启动器，以免影响产品的性能和安全性。
4. 请勿将磁力启动器暴露在潮湿或高温环境中，以免影响产品的正常工作。
5. 如果发现磁力启动器出现故障或异常现象，请立即停止使用，并联系售后服务中心进行维修。
五、维护保养1. 定期检查磁力启动器的外壳和连接线是否有损坏，如有损坏应及时更换或修理。
2. 清洁磁力启动器时，请使用干布擦拭，切勿使用水或湿布。
3. 请定期检查磁力启动器的工作状态，确保其正常工作。
六、故障排除故障：启动按钮按下后，磁力启动器无反应。
可能原因：电源开关未打开。
解决方法：打开电源开关。
故障：启动指示灯不亮。
可能原因：电源插座无电或电源线松动。
解决方法：检查电源插座是否有电，检查电源线是否连接良好。
故障：启动指示灯一直亮，电机无法正常启动。
可能原因：电机故障。
解决方法：联系售后服务中心进行维修。
七、售后服务如果在使用过程中遇到任何问题或故障，请及时联系我们的售后服务中心，我们将竭诚为您提供帮助和解决方案。

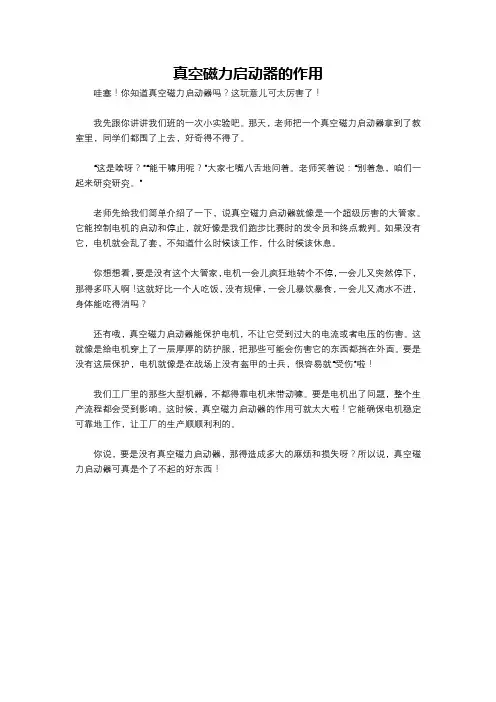

真空磁力启动器的作用
哇塞！你知道真空磁力启动器吗？这玩意儿可太厉害了！
我先跟你讲讲我们班的一次小实验吧。
那天，老师把一个真空磁力启动器拿到了教室里，同学们都围了上去，好奇得不得了。
“这是啥呀？”“能干嘛用呢？”大家七嘴八舌地问着。
老师笑着说：“别着急，咱们一起来研究研究。
”
老师先给我们简单介绍了一下，说真空磁力启动器就像是一个超级厉害的大管家。
它能控制电机的启动和停止，就好像是我们跑步比赛时的发令员和终点裁判。
如果没有它，电机就会乱了套，不知道什么时候该工作，什么时候该休息。
你想想看，要是没有这个大管家，电机一会儿疯狂地转个不停，一会儿又突然停下，那得多吓人啊！这就好比一个人吃饭，没有规律，一会儿暴饮暴食，一会儿又滴水不进，身体能吃得消吗？
还有哦，真空磁力启动器能保护电机，不让它受到过大的电流或者电压的伤害。
这就像是给电机穿上了一层厚厚的防护服，把那些可能会伤害它的东西都挡在外面。
要是没有这层保护，电机就像是在战场上没有盔甲的士兵，很容易就“受伤”啦！
我们工厂里的那些大型机器，不都得靠电机来带动嘛。
要是电机出了问题，整个生产流程都会受到影响。
这时候，真空磁力启动器的作用可就太大啦！它能确保电机稳定可靠地工作，让工厂的生产顺顺利利的。
你说，要是没有真空磁力启动器，那得造成多大的麻烦和损失呀？所以说，真空磁力启动器可真是个了不起的好东西！。

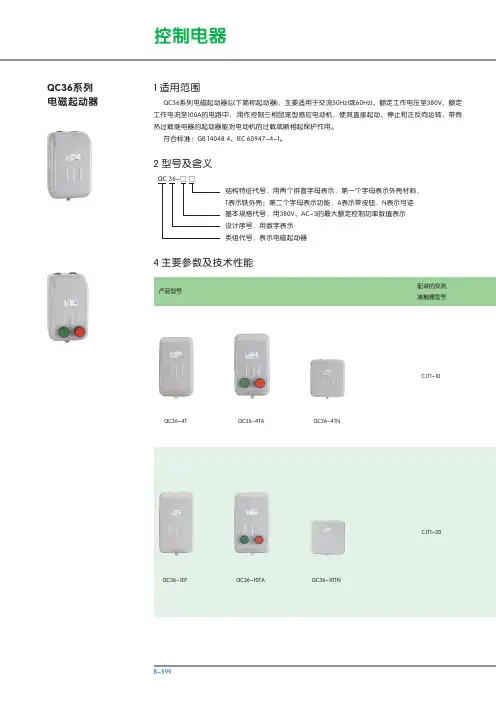

磁力启动器工作原理
磁力启动器由钢质冲压外壳、钢质底板、沟通接触器、热继电器和相应配线构成，使用时应配用启动停止按钮开关，并正确连接手控信号电缆。
当按下启动按钮时，磁力启动器内装的沟通接触器线圈得电，衔铁带动触点组闭合，接通用电器（一般为电机）电源，同时通过帮助触点自锁。
按下停止按钮时，内部沟通接触器线圈失电，触点断开，切断用电器电源并解锁。
依据不同的掌握需要，磁力启动器也可敏捷接线，使其实现点动、换相等功能。
内装的热继电器供应所掌握电机的过载爱护，热继电器的整定电流应符合电机功率需要.。
磁力启动器属于全压直接起动,在电网容量和负载两方面都允许全压直接起动的状况下使用。
优点是操纵掌握便利，维护简洁，而且比较经济。
主要用于小功率电动机的起动，大于11kw 的电动机不宜用此方法。
磁力起动器在结构上是由沟通接触器与热继电器组成的。
有封闭式外壳的称爱护式磁力起动器，无外壳的称为开启式磁力起动器。
磁力起动器常用于就地掌握或远方掌握的电动机的操作开关。
磁力起动器中的热继电器具有过负荷时使电路自行断开的爱护特性，失压爱护是通过沟通接触器（用按钮操作时）实现的，磁力起动器不具有短路爱护的作用，要在电动机的主电路中装接熔断器。
磁力起动器制成可逆和不行逆两种。
前者常用于掌握须正反转的电
动机。
磁力起动器的额定电压500V以下额定电流有5，10, 20，40，60，100A和150A七种。
矿用隔爆型真空磁力启动器隔爆型真空磁力启动器是一种用于矿山、石油、化工等高危行业的电气设备，其主要功能是控制和保护电动机运行。
在这些特殊行业中，安全问题一直是首要关注的事项，而矿用隔爆型真空磁力启动器作为一种安全可靠的电器设备，被广泛应用。
一、隔爆型设计矿用隔爆型真空磁力启动器的设计采用了特殊的隔爆技术，直接将电机隔离于外界空气，避免电气设备产生火花引起意外爆炸。
同时，设备还采用了高强度、阻燃性能优良的材料，以确保能够承受高温、高压等极端环境，并能够有效地隔离有害物质，保证设备在高温、高压、易燃等环境下能够长期稳定可靠地运行。
二、真空磁力启动器矿用隔爆型真空磁力启动器采用真空磁力技术来实现电动机的启动和保护。
这种技术通过控制电气线圈和磁回路之间的真空度来控制电机的启动和停止，可以有效地避免由于各种原因导致电机燃烧或者电气线圈损坏等安全隐患。
同时，真空磁力启动器还具有结构紧凑、精度高、寿命长等优点，可以在高频率、大功率、严寒、酷热等各种恶劣环境下高效运行。
三、功能特点1、安全可靠：矿用隔爆型真空磁力启动器采用了特殊的隔爆设计和真空磁力技术，能够有效地避免电气设备产生火花引起意外爆炸，保障人员和设备的安全。
2、能耗低：矿用隔爆型真空磁力启动器采用低功耗的光电开关和控制电路设计，能够降低能耗并提高设备寿命。
3、维护简便：矿用隔爆型真空磁力启动器具有结构简单、维护方便的特点，能够降低维护成本和维护周期。
4、适应性强：矿用隔爆型真空磁力启动器适应性强，可以在各种恶劣环境下长期稳定可靠地运行，同时还可以与各种控制器、开关、传感器等设备配合使用，各种信号类型和控制方案可以根据实际需求进行定制。
四、应用范围隔爆型真空磁力启动器广泛应用于矿山、石油、化工等高危行业中，控制和保护电动机运行，特别是一些需要隔离有害物质、防止火花产生的场合。
与传统的电气设备相比，这种设备不仅可以提高安全性，还可以降低能耗，提高设备的可靠性，成为了高危行业中的必备设备。
