第九章零件常用的表达方法§9-1 视图一、基本视图1、基本视图的展开2、基本视图的配置与标注a、主、俯、左三个视图不能随便变动位置b、其它视图可变动位置，但应标注①、投影方向②、视图名称3、基本视图的画法：①、要注意投影方向②、要注意找对称图③、要注意虚线的画法④、要注意视图的数量二、斜视图1、斜视图的标注①、投影方向②、视图名称2、斜视图的画法①、要注意投影方向及视图的反转方向②、要注意波浪线的画法3、斜视图的配置三、局部视图1、局部视图的标注①、投影方向②、视图名称2、局部视图的画法①、要注意投影方向及视图的反转方向②、要注意波浪线的画法，对完整封闭的轮廓线可省去波浪线3、局部视图的配置四、第三角画法简介§9-2 剖视一、剖视的概念假象用剖切平面把零件剖开，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影，这种方法称为剖视。
所得的图形称为剖视图。
1、剖视的画法a、画剖视图的步骤：①、确定剖切位置②、画剖切后的可见轮廓线a、移去部分外形轮廓线不存在b、内部形状剖开后可见，虚线变实线。
c、向后投影可见的线，虚线变实线③、在断面上画剖面符号剖视图中，剖切到的断面部分为剖面，应画上剖面符号。
b、画剖视图应注意的几个问题：①、剖切平面应通过孔、槽的中心线并平行或垂直于某一投影面。
②、当零件的一个视图上取剖视后，其他视图仍然应该完整的画出。
③、在剖切平面后方的可见轮廓线必须用粗实线全部画出，不能遗漏。
④、对已经表达清楚的内外结构，取剖视以后其虚线一般省略不画。
⑤、在同一零件的各个剖视图中，其剖面线应方向一致且间隔相等。
⑥、对零件上的肋板、轮辐及薄板，当被纵向剖切后，不画剖面线。
2、剖视的标注a、标注内容：①、剖切位置②、投影方向③、视图名称b、国标规定的标注：①、当剖面图按投影关系配置，中间又没有其他图形隔开时，可以省略箭头。
②、当剖切平面与机件的对称面重合，且剖面图按投影关系配置，中间又没有其他图形隔开时，可以不标注。

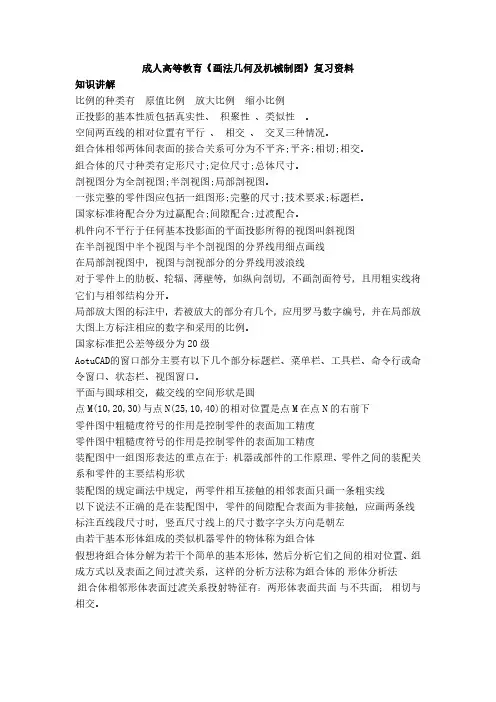

成人高等教育《画法几何及机械制图》复习资料知识讲解比例的种类有原值比例放大比例缩小比例正投影的基本性质包括真实性、积聚性、类似性。
空间两直线的相对位置有平行、相交、交叉三种情况。
组合体相邻两体间表面的接合关系可分为不平齐;平齐;相切;相交。
组合体的尺寸种类有定形尺寸;定位尺寸;总体尺寸。
剖视图分为全剖视图;半剖视图;局部剖视图。
一张完整的零件图应包括一组图形;完整的尺寸;技术要求;标题栏。
国家标准将配合分为过赢配合;间隙配合;过渡配合。
机件向不平行于任何基本投影面的平面投影所得的视图叫斜视图在半剖视图中半个视图与半个剖视图的分界线用细点画线在局部剖视图中，视图与剖视部分的分界线用波浪线对于零件上的肋板、轮辐、薄壁等，如纵向剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
局部放大图的标注中，若被放大的部分有几个，应用罗马数字编号，并在局部放大图上方标注相应的数字和采用的比例。
国家标准把公差等级分为20级AotuCAD的窗口部分主要有以下几个部分标题栏、菜单栏、工具栏、命令行或命令窗口、状态栏、视图窗口。
平面与圆球相交，截交线的空间形状是圆点M(10,20,30)与点N(25,10,40)的相对位置是点M在点N的右前下零件图中粗糙度符号的作用是控制零件的表面加工精度零件图中粗糙度符号的作用是控制零件的表面加工精度装配图中一组图形表达的重点在于：机器或部件的工作原理、零件之间的装配关系和零件的主要结构形状装配图的规定画法中规定，两零件相互接触的相邻表面只画一条粗实线以下说法不正确的是在装配图中，零件的间隙配合表面为非接触，应画两条线标注直线段尺寸时，竖直尺寸线上的尺寸数字字头方向是朝左由若干基本形体组成的类似机器零件的物体称为组合体假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的形体分析法组合体相邻形体表面过渡关系投射特征有：两形体表面共面与不共面；相切与相交。
