读组合体视图的方法

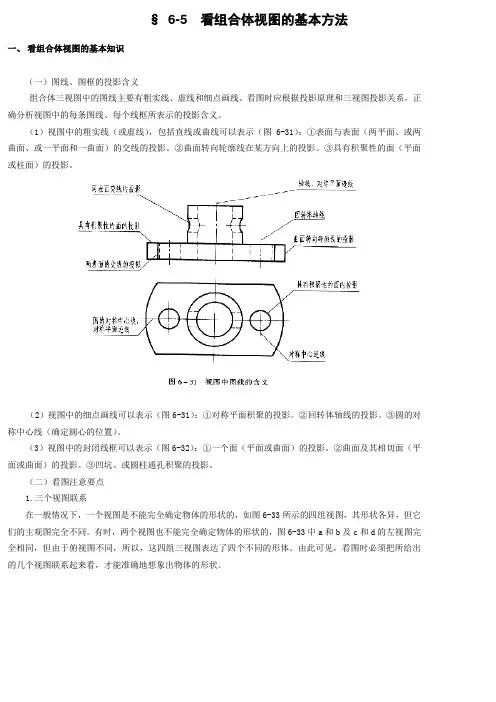

§6-5 看组合体视图的基本方法一、看组合体视图的基本知识（一）图线、图框的投影含义组合体三视图中的图线主要有粗实线、虚线和细点画线。

看图时应根据投影原理和三视图投影关系，正确分析视图中的每条图线、每个线框所表示的投影含义。

（1）视图中的粗实线（或虚线），包括直线或曲线可以表示（图6-31）：①表面与表面（两平面、或两曲面、或一平面和一曲面）的交线的投影。

②曲面转向轮廓线在某方向上的投影。

③具有积聚性的面（平面或柱面）的投影。

（2）视图中的细点画线可以表示（图6-31）：①对称平面积聚的投影。

②回转体轴线的投影。

③圆的对称中心线（确定圆心的位置）。

（3）视图中的封闭线框可以表示（图6-32）：①一个面（平面或曲面）的投影。

②曲面及其相切面（平面或曲面）的投影。

③凹坑、或圆柱通孔积聚的投影。

（二）看图注意要点1.三个视图联系在一般情况下，一个视图是不能完全确定物体的形状的，如图6-33所示的四组视图，其形状各异，但它们的主观图完全不同。

有时，两个视图也不能完全确定物体的形状的，图6-33中a和b及c和d的左视图完全相同，但由于俯视图不同，所以，这四组三视图表达了四个不同的形体。

由此可见，看图时必须把所给出的几个视图联系起来看，才能准确地想象出物体的形状。

2.形体特征要先从反映形体特征明显的视图（通常为主视图）看起，再与其他视图联系起来，形体的形状才能识别出来。

所谓反映形体特征是指反映形体的形状特征和位置特征较明显，但只看图6-34a的主视图，物体上的I 和II两部分哪个凸出，哪能个凹进，无法确定，从俯视图上也法确定，可能是图6-34b或6-34c所示的形状，而左视图就明显反映了位置特征，将主、左两个视图联系起来看，就可惟一判定是图6-34c所示的形状。

3、要分析、认清表面间的相对位置（1）当相连两线框表示不共面、不相切的两不同位置表面时，其两线框的分界线可以表示具有积聚性的第三表面积聚成的线（直、曲）、或两表面（平平、曲曲、平曲）的交线，如图6-35所示。

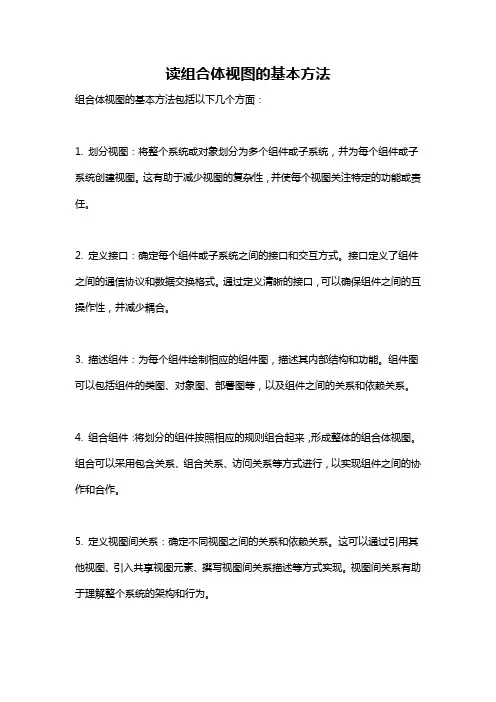

读组合体视图的基本方法
组合体视图的基本方法包括以下几个方面：
1. 划分视图：将整个系统或对象划分为多个组件或子系统，并为每个组件或子系统创建视图。

这有助于减少视图的复杂性，并使每个视图关注特定的功能或责任。

2. 定义接口：确定每个组件或子系统之间的接口和交互方式。

接口定义了组件之间的通信协议和数据交换格式。

通过定义清晰的接口，可以确保组件之间的互操作性，并减少耦合。

3. 描述组件：为每个组件绘制相应的组件图，描述其内部结构和功能。

组件图可以包括组件的类图、对象图、部署图等，以及组件之间的关系和依赖关系。

4. 组合组件：将划分的组件按照相应的规则组合起来，形成整体的组合体视图。

组合可以采用包含关系、组合关系、访问关系等方式进行，以实现组件之间的协作和合作。

5. 定义视图间关系：确定不同视图之间的关系和依赖关系。

这可以通过引用其他视图、引入共享视图元素、撰写视图间关系描述等方式实现。

视图间关系有助于理解整个系统的架构和行为。

6. 更新视图：根据系统的变化和需求演化，及时更新组合体视图。

视图的更新可以涉及添加、修改、删除组件，调整组件之间的关系等操作。

通过视图的更新，可以反映系统的演化和改进。

7. 分析和评估：对组合体视图进行分析和评估，以确定其是否满足系统的需求和质量属性。

分析和评估可以包括性能分析、安全分析、可靠性分析等，以确保组合体视图的可行性和可信度。

通过以上基本方法，可以帮助构建清晰、一致和有效的组合体视图，从而更好地理解和设计复杂的系统。

中等专业学校203-2024-1教案
教
学内容但实际上是四种不同形状物体的俯视图。

所以，只有把俯视图与主视图联系起来识读，才能判断它的形状。

由此可见，读图时必须将给出的全部视图联系起来，才能想象出物体的形状。

2.明确视图中线框和图线的含义
（1）视图上的每个封闭线框通常表示物体上一个表面（平面或曲面）投影。

如图所示的主视图中有四个封闭线框，对照俯视图可知，线框a’、b’、c’分别是六棱柱前三个棱面的投影，线框d’则是前圆柱面的投影。

（2）相邻两线框中有小线框，则表示物体不同位置的两个平面。

（3）视图中的每条图线可能是立体表面具有积聚性的投影。

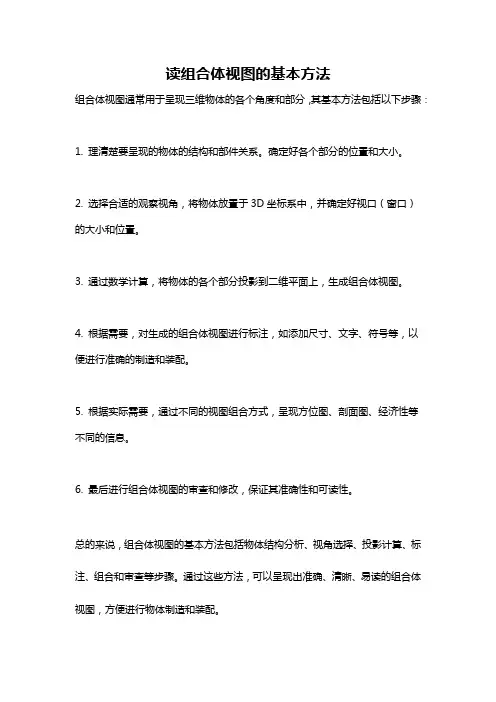

读组合体视图的基本方法
组合体视图通常用于呈现三维物体的各个角度和部分，其基本方法包括以下步骤：
1. 理清楚要呈现的物体的结构和部件关系。

确定好各个部分的位置和大小。

2. 选择合适的观察视角，将物体放置于3D坐标系中，并确定好视口（窗口）的大小和位置。

3. 通过数学计算，将物体的各个部分投影到二维平面上，生成组合体视图。

4. 根据需要，对生成的组合体视图进行标注，如添加尺寸、文字、符号等，以便进行准确的制造和装配。

5. 根据实际需要，通过不同的视图组合方式，呈现方位图、剖面图、经济性等不同的信息。

6. 最后进行组合体视图的审查和修改，保证其准确性和可读性。

总的来说，组合体视图的基本方法包括物体结构分析、视角选择、投影计算、标注、组合和审查等步骤。

通过这些方法，可以呈现出准确、清晰、易读的组合体视图，方便进行物体制造和装配。

2-6 读组合体视图的方法一、形体分析法任何复杂的物体，都可以看成是若干个基本体组合而成。

因此，画、看组合体视图时，可以想象着把组合体分解成若干个基本几何体，然后按其相对位置和组合形式逐个画出或是想象出组合体的各个组成部分，再整合起来，就画出或是想象出整个组合体。

这种为方便画、看组合体视图，将组合体“先分后合”的分析方法，称为形体分析法。

二、线框的含义1、视图中的每个封闭线框，都表示物体上的一个表面（平面、曲面）或一个基本体，如图2-54所示。

2、视图中相邻的两个封闭线框，都表示物体上位置不同的两个表面，如上下、左右、前后、相交等，如图2-54所示。

（a）（b）（c）（d）图2-54 线框的含义3、视图中，在一个大的封闭线框内包含若干个小线框，则表示在一个大平面体（或曲面体）上凸出或凹下若干个小的平面体（或曲面体），如图2-55所示。

图2-55 “大框套小框”的含义三、读图的基本原则形体分析法是识读组合体视图的基本方法。

除此以外，读组合体视图还要注意以下几点：1、要把几个视图联系起来识读在三视图中，仅由一个或两个视图往往不能唯一地确定物体的形状。

如图2-56中的俯视图和图2-57中的主、俯视图。

图2-56 一面视图不能唯一确定物体形状图2-57 二面视图不能唯一确定物体形状2、确定视图中线框的含义（a）（b）（c）（d）（e）图2-58 分线框读视图看图时可先假定特征视图中的某个线框就是一个几何体或是几何体上的一个表面，然后对应其他视图中该线框的投影，想象出该几何体的立体形状或是该面的空间位置。

注意的是，线框的分法应根据视图形状而定，线框分块可大可小，一个线框可作为一块，几个相连的线框也可作为一块，只要与其他视图相对照，看懂该部分形体的形状就可以了。

如图2-58所示。

3、要从反映物体的形状特征和位置特征的视图入手形状特征视图：能清楚表达物体形状特征的视图。

如图2-59中的俯视图。

图2-59 形状特征视图位置特征视图：能清楚表达物体位置特征的视图。

读组合体视图的方法和步骤教案教案标题：读组合体视图的方法和步骤教案教学目标：1. 理解什么是组合体视图，并能够解释其作用和重要性。

2. 学会使用适当的方法和步骤读取组合体视图。

3. 能够应用所学的知识读取和理解给定的组合体视图。

教学准备：1. 教师：准备一份包含组合体视图的范例，并提前阅读和理解其内容。

2. 学生：纸和笔。

教学过程：引入：1. 向学生解释什么是组合体视图，并强调其在理解和分析复杂问题中的重要性。

2. 提问学生是否有过读取组合体视图的经验，并鼓励他们分享。

探究：1. 教师展示一份包含组合体视图的范例，并解释其结构和内容。

2. 教师引导学生一起分析范例中的组合体视图，解释每个部分的含义和关系。

3. 教师介绍读取组合体视图的方法和步骤，并与学生一起讨论。

方法和步骤：1. 阅读标题和图例：学生应该首先阅读组合体视图的标题和图例，以了解其主题和解释。

2. 观察整体结构：学生应该观察组合体视图的整体结构，包括各个部分的布局和排列方式。

3. 分析细节内容：学生应该仔细分析组合体视图中的细节内容，包括文字、符号和图形等。

4. 理解关系和连接：学生应该理解组合体视图中各个部分之间的关系和连接，以及它们对整体的影响。

5. 提出问题和猜测：学生可以根据所观察和分析的内容提出问题和猜测，以进一步深入理解组合体视图。

6. 寻找相关信息：学生可以根据自己的问题和猜测，寻找相关的信息来验证或修正自己的理解。

7. 总结和归纳：学生应该总结和归纳组合体视图中的重要信息和关键点，以确保对其内容的全面理解。

应用：1. 学生分组或个人练习：教师提供一些包含组合体视图的练习题，让学生应用所学的方法和步骤进行阅读和理解。

2. 学生展示和讨论：学生可以展示他们的阅读结果，并与同伴进行讨论和交流，以促进彼此的学习和理解。

总结：1. 教师总结本节课的重点内容，并强调学生在读取组合体视图时应注意的要点。

2. 鼓励学生在日常生活和学习中积极应用所学的方法和步骤，以提高他们的阅读和理解能力。
