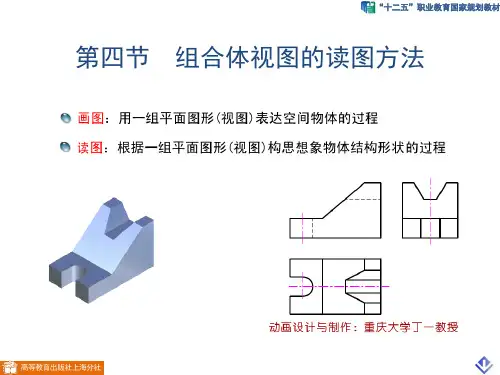

CAD 教程第 13 章-读组合体三视图的方法读组合体三视图的方法读组合体三视图的方法画图，是运用正投影原理将物体画成视图来表达物体形状的过程；看图，是根据已给的视图，经过投影分析，想象物体形状的过程。
一、读组合体三视图的注意事项读图就是根据组合体的视图想像出它的空间形状。
读图是画图的逆过程。
因此，读图时必须以画图的投影理论为指导。
基本的投影理论有； (1)三视图的形成及其投影规律—长对正、高平齐、宽相等． (2)各种位置直线和平面的投影特性。
(3)常见基本几何体的投影特点。
(4)常见回转体的截交线和相贯线的投影特点。
在熟悉上述投影理论的基础上，还要注意有关视图必须联系起来看，由于一个视图不能确定立体的空间形状和相对位置，因此必须将几个视图联系起来看．例如图 6-2 所示的三个立体，其主视图是相同。
又如图6-3 所示，主、俯视图都一样，左视图不同代表不同的三种立体。
因此，读图时要根据投影规律、视图间的投影关系，对已给出的各个视图互相对照着分析、联系起来看，才能想像出物体的正确形状和了解图中每条线、每个线框的确切意义。
二、读图的基本方法1、形体分析法。
1)按线框、分部分、找投影。
图 6—4(a) 所示，先在主视图中按封闭线框 I、II、Ⅲ将它划分为三个部分，然后，根据各视图间的投影关系并借助三角板、分规等，分别找出各部分在俯、左视图中相应的投影，如图 6—4(b)、(c)、 (d)、所示三视图中用粗实线画出的线框，即各个部分的三视图。
§6-5 看组合体视图的基本方法一、看组合体视图的基本知识（一）图线、图框的投影含义组合体三视图中的图线主要有粗实线、虚线和细点画线。
看图时应根据投影原理和三视图投影关系，正确分析视图中的每条图线、每个线框所表示的投影含义。
（1）视图中的粗实线（或虚线），包括直线或曲线可以表示（图6-31）：①表面与表面（两平面、或两曲面、或一平面和一曲面）的交线的投影。
②曲面转向轮廓线在某方向上的投影。
③具有积聚性的面（平面或柱面）的投影。
（2）视图中的细点画线可以表示（图6-31）：①对称平面积聚的投影。
②回转体轴线的投影。
③圆的对称中心线（确定圆心的位置）。
（3）视图中的封闭线框可以表示（图6-32）：①一个面（平面或曲面）的投影。
②曲面及其相切面（平面或曲面）的投影。
③凹坑、或圆柱通孔积聚的投影。
（二）看图注意要点1.三个视图联系在一般情况下，一个视图是不能完全确定物体的形状的，如图6-33所示的四组视图，其形状各异，但它们的主观图完全不同。
有时，两个视图也不能完全确定物体的形状的，图6-33中a和b及c和d的左视图完全相同，但由于俯视图不同，所以，这四组三视图表达了四个不同的形体。
由此可见，看图时必须把所给出的几个视图联系起来看，才能准确地想象出物体的形状。
2.形体特征要先从反映形体特征明显的视图（通常为主视图）看起，再与其他视图联系起来，形体的形状才能识别出来。
所谓反映形体特征是指反映形体的形状特征和位置特征较明显，但只看图6-34a的主视图，物体上的I 和II两部分哪个凸出，哪能个凹进，无法确定，从俯视图上也法确定，可能是图6-34b或6-34c所示的形状，而左视图就明显反映了位置特征，将主、左两个视图联系起来看，就可惟一判定是图6-34c所示的形状。
3、要分析、认清表面间的相对位置（1）当相连两线框表示不共面、不相切的两不同位置表面时，其两线框的分界线可以表示具有积聚性的第三表面积聚成的线（直、曲）、或两表面（平平、曲曲、平曲）的交线，如图6-35所示。
读组合体视图教案文档一、教学目标1. 让学生掌握组合体视图的基本概念和特点。
2. 培养学生阅读组合体视图的能力，提高空间想象力和思维能力。
3. 引导学生运用组合体视图解决实际问题，培养学生的创新意识和实践能力。
二、教学内容1. 组合体视图的概念及其分类2. 组合体视图的绘制方法3. 组合体视图的阅读技巧4. 组合体视图在实际中的应用案例三、教学重点与难点1. 教学重点：组合体视图的基本概念、绘制方法和阅读技巧。
2. 教学难点：组合体视图的阅读和实际应用。
四、教学方法1. 采用讲授法，讲解组合体视图的基本概念、绘制方法和阅读技巧。
2. 采用案例分析法，分析组合体视图在实际中的应用案例。
3. 采用练习法，让学生通过阅读组合体视图，提高空间想象力和思维能力。
五、教学准备1. 准备组合体视图的相关教材和参考资料。
2. 准备组合体视图的实例图片和模型。
3. 准备黑板、投影仪等教学设备。
六、教学过程1. 引入新课：通过展示实际生活中的组合体视图图片，引导学生关注组合体视图在生活中的应用，激发学生的学习兴趣。
2. 讲解组合体视图的基本概念：介绍组合体视图的定义、特点和分类，让学生理解组合体视图的基本知识。
3. 讲解组合体视图的绘制方法：教授组合体视图的绘制步骤和方法，让学生学会如何绘制组合体视图。
4. 讲解组合体视图的阅读技巧：教授组合体视图的阅读方法，引导学生掌握组合体视图的观察和分析技巧。
5. 案例分析：通过分析组合体视图在实际中的应用案例，让学生学会将理论知识应用于实际问题。
6. 课堂练习：布置组合体视图的阅读练习，让学生独立完成，提高空间想象力和思维能力。
7. 总结与评价：对本节课的内容进行总结，对学生的学习情况进行评价，鼓励学生发挥创新精神。
七、作业布置1. 绘制一组组合体视图，并标注名称。
2. 分析一组组合体视图，描述其特点和应用场景。
八、教学反思在课后，教师应认真反思本节课的教学效果，针对学生的学习情况，调整教学策略，以提高教学效果。
中等专业学校2022-2023-2教案
教
学内容但实际上是四种不同形状物体的俯视图。
所以，只有把俯视图与主视图联系起来识读，才能判断它的形状。
由此可见，读图时必须将给出的全部视图联系起来，才能想象出物体的形状。
2.明确视图中线框和图线的含义
（1）视图上的每个封闭线框通常表示物体上一个表面（平面或曲面）投影。
如图所示的主视图中有四个封闭线框，对照俯视图可知，线框a’、b’、c’分别是六棱柱前三个棱面的投影，线框d’则是前圆柱面的投影。
（2）相邻两线框中有小线框，则表示物体不同位置的两个平面。
（3）视图中的每条图线可能是立体表面具有积聚性的投影。
读组合体视图教案文档一、教学目标1. 知识与技能：（1）能够识别和理解组合体的基本概念；（2）能够分析组合体的视图表达方法；（3）能够运用组合体的视图知识解决实际问题。
2. 过程与方法：（1）通过观察、分析组合体的三视图，培养空间想象能力；（2）通过实践操作，掌握组合体视图的绘制方法；（3）学会运用组合体视图的知识，提高解决实际问题的能力。
3. 情感态度与价值观：（1）培养学生对机械制图的兴趣和热情；（2）培养学生团队合作精神，提高动手实践能力。
二、教学内容1. 组合体的基本概念及分类（1）组合体的定义；（2）组合体的分类：平面组合体、立体组合体。
2. 组合体的视图表达方法（1）三视图的概念及作用；（2）组合体视图的绘制原则；（3）组合体视图的绘制方法。
三、教学重点与难点1. 教学重点：（1）组合体的基本概念及分类；（2）组合体的视图表达方法。
2. 教学难点：（1）组合体视图的绘制方法；（2）运用组合体视图解决实际问题。
四、教学过程1. 导入新课：（1）引导学生回顾previous knowledge，提问：我们已经学过哪些制图知识？（2）通过展示组合体实例，引发学生对组合体视图的兴趣。
2. 教学新课：（1）讲解组合体的基本概念及分类；（2）讲解组合体的视图表达方法；（3）示例讲解组合体视图的绘制方法。
3. 课堂练习：（1）学生独立完成组合体视图的绘制；（2）教师巡回指导，解答学生疑问。
4. 课堂小结：五、课后作业1. 绘制给定组合体的三视图；2. 分析实际问题，运用组合体视图知识解决问题；3. 预习下一节课内容。
六、教学评价1. 评价方式：（1）课堂练习；（2）课后作业；（3）小组讨论；（4）期末考试。
2. 评价内容：（1）组合体视图的绘制能力；（2）组合体视图的应用能力；（3）团队合作精神；（4）空间想象力。
七、教学策略1. 授课方式：（1）采用讲解、示例相结合的方式；（2）运用多媒体课件辅助教学；（3）开展小组讨论，促进学生互动。
读组合体视图的基本方法
组合体视图的基本方法包括以下几个方面：
1. 划分视图：将整个系统或对象划分为多个组件或子系统，并为每个组件或子系统创建视图。
这有助于减少视图的复杂性，并使每个视图关注特定的功能或责任。
2. 定义接口：确定每个组件或子系统之间的接口和交互方式。
接口定义了组件之间的通信协议和数据交换格式。
通过定义清晰的接口，可以确保组件之间的互操作性，并减少耦合。
3. 描述组件：为每个组件绘制相应的组件图，描述其内部结构和功能。
组件图可以包括组件的类图、对象图、部署图等，以及组件之间的关系和依赖关系。
4. 组合组件：将划分的组件按照相应的规则组合起来，形成整体的组合体视图。
组合可以采用包含关系、组合关系、访问关系等方式进行，以实现组件之间的协作和合作。
5. 定义视图间关系：确定不同视图之间的关系和依赖关系。
这可以通过引用其他视图、引入共享视图元素、撰写视图间关系描述等方式实现。
视图间关系有助于理解整个系统的架构和行为。
6. 更新视图：根据系统的变化和需求演化，及时更新组合体视图。
视图的更新可以涉及添加、修改、删除组件，调整组件之间的关系等操作。
通过视图的更新，可以反映系统的演化和改进。
7. 分析和评估：对组合体视图进行分析和评估，以确定其是否满足系统的需求和质量属性。
分析和评估可以包括性能分析、安全分析、可靠性分析等，以确保组合体视图的可行性和可信度。
通过以上基本方法，可以帮助构建清晰、一致和有效的组合体视图，从而更好地理解和设计复杂的系统。
第课时一个视图不能确定物体的形状有时即使有两个视图相同，若视图选择不当，也不能确定物体的形状。
如图5－14所示的三组视图，他们的主、俯视图都相同，由于左视图不同，也表示不同的物体。
图5－14 两个视图不能确定物体的形状2.理解视图中线框和图线的含义视图是由图线和线框组成的，读图需弄清视图中线框和图线的含义（1）视图中的每个封闭线框可以是物体上一个表面（平面、曲面）的投影，也可以是一个孔的投影。
（2）视图中的每一条图线可以是面的积聚性投影，也可以是两个面的交线的投影，还可以是曲面的转向轮廓线的投影。
（3）视图中相邻的两个封闭线框，表示位置不同的两个面的投影，大线框内包括的小线框，一般表示在大立体上凸出或凹下的小立体的三视图有多媒体课件展示，节约课堂时间图线的含义用动画形式按投影关系依次播出，形象直观便于学生理解投影。
3、善于构思物体的形状熟练运用基本体视图及截交线只是提高空间构思能力二、读图的基本方法 （一）形体分析法读图的基本方法有形体分析法和线面分析法，其中形体分析法是读图的基本方法。
根据组合体的特点，在反映形状特征比较明显的视图上，将其分成大致几个部分，然后根据投影关系，想象出其形状，并确定各部分之间的相对位置和组合形式，最后综合想象出整个物体的形状。
此法用于叠加类组合体较为有效。
读图步骤：（1）划线框，分形体。
先从具有的特征部位视图开始进行分析，分解形体要分得合理、清晰，便于想象物体的形状。
（2）对投影，想形状。
熟练运用基本体的视图及截交线投影规律构想各部分形状引导学生注意分与合的目的及其辩证关系（3）合起来，想整体。
注意研究各部分自己的相对位置和连接关系一般的读图顺序是：先看主要部分，后看次要部分；先看容易确定的部分，后看难以确定的部分；先看某一组成部分的整体形状，，后看其细节部分形状。
例题：读轴承座的三视图，想象出它所表示的物体的形状。
对照挂图讲解。
分析：从主视图看有四个可见线框，可按照线框将它们分为四个部分。
2-6 读组合体视图的方法一、形体分析法任何复杂的物体，都可以看成是若干个基本体组合而成。
因此，画、看组合体视图时，可以想象着把组合体分解成若干个基本几何体，然后按其相对位置和组合形式逐个画出或是想象出组合体的各个组成部分，再整合起来，就画出或是想象出整个组合体。
这种为方便画、看组合体视图，将组合体“先分后合”的分析方法，称为形体分析法。
二、线框的含义1、视图中的每个封闭线框，都表示物体上的一个表面（平面、曲面）或一个基本体，如图2-54所示。
2、视图中相邻的两个封闭线框，都表示物体上位置不同的两个表面，如上下、左右、前后、相交等，如图2-54所示。
（a）（b）（c）（d）图2-54 线框的含义3、视图中，在一个大的封闭线框内包含若干个小线框，则表示在一个大平面体（或曲面体）上凸出或凹下若干个小的平面体（或曲面体），如图2-55所示。
图2-55 “大框套小框”的含义三、读图的基本原则形体分析法是识读组合体视图的基本方法。
除此以外，读组合体视图还要注意以下几点：1、要把几个视图联系起来识读在三视图中，仅由一个或两个视图往往不能唯一地确定物体的形状。
如图2-56中的俯视图和图2-57中的主、俯视图。
图2-56 一面视图不能唯一确定物体形状图2-57 二面视图不能唯一确定物体形状2、确定视图中线框的含义（a）（b）（c）（d）（e）图2-58 分线框读视图看图时可先假定特征视图中的某个线框就是一个几何体或是几何体上的一个表面，然后对应其他视图中该线框的投影，想象出该几何体的立体形状或是该面的空间位置。
注意的是，线框的分法应根据视图形状而定，线框分块可大可小，一个线框可作为一块，几个相连的线框也可作为一块，只要与其他视图相对照，看懂该部分形体的形状就可以了。
如图2-58所示。
3、要从反映物体的形状特征和位置特征的视图入手形状特征视图：能清楚表达物体形状特征的视图。
如图2-59中的俯视图。
图2-59 形状特征视图位置特征视图：能清楚表达物体位置特征的视图。
读组合体视图的方法和步骤教案教案标题：读组合体视图的方法和步骤教案教学目标：1. 理解什么是组合体视图，并能够解释其作用和重要性。
2. 学会使用适当的方法和步骤读取组合体视图。
3. 能够应用所学的知识读取和理解给定的组合体视图。
教学准备：1. 教师：准备一份包含组合体视图的范例，并提前阅读和理解其内容。
2. 学生：纸和笔。
教学过程：引入：1. 向学生解释什么是组合体视图，并强调其在理解和分析复杂问题中的重要性。
2. 提问学生是否有过读取组合体视图的经验，并鼓励他们分享。
探究：1. 教师展示一份包含组合体视图的范例，并解释其结构和内容。
2. 教师引导学生一起分析范例中的组合体视图，解释每个部分的含义和关系。
3. 教师介绍读取组合体视图的方法和步骤，并与学生一起讨论。
方法和步骤：1. 阅读标题和图例：学生应该首先阅读组合体视图的标题和图例，以了解其主题和解释。
2. 观察整体结构：学生应该观察组合体视图的整体结构，包括各个部分的布局和排列方式。
3. 分析细节内容：学生应该仔细分析组合体视图中的细节内容，包括文字、符号和图形等。
4. 理解关系和连接：学生应该理解组合体视图中各个部分之间的关系和连接，以及它们对整体的影响。
5. 提出问题和猜测：学生可以根据所观察和分析的内容提出问题和猜测，以进一步深入理解组合体视图。
6. 寻找相关信息：学生可以根据自己的问题和猜测，寻找相关的信息来验证或修正自己的理解。
7. 总结和归纳：学生应该总结和归纳组合体视图中的重要信息和关键点，以确保对其内容的全面理解。
应用：1. 学生分组或个人练习：教师提供一些包含组合体视图的练习题，让学生应用所学的方法和步骤进行阅读和理解。
2. 学生展示和讨论：学生可以展示他们的阅读结果，并与同伴进行讨论和交流，以促进彼此的学习和理解。
总结：1. 教师总结本节课的重点内容，并强调学生在读取组合体视图时应注意的要点。
2. 鼓励学生在日常生活和学习中积极应用所学的方法和步骤，以提高他们的阅读和理解能力。
