技术与设计1第六章--设计图样的绘制练习

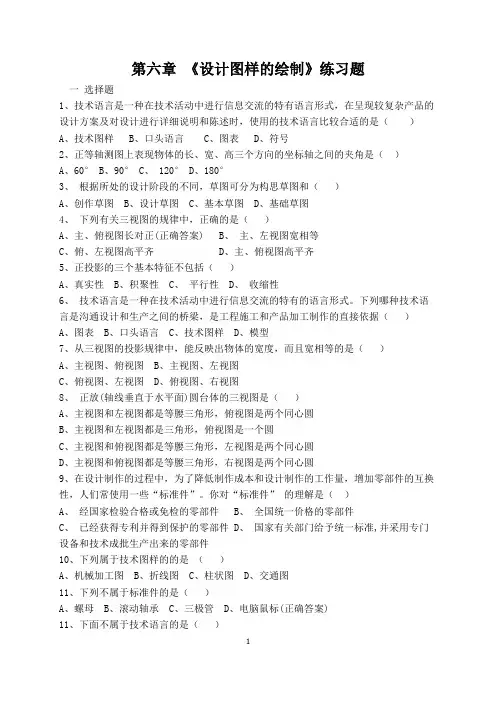

第六章《设计图样的绘制》练习题一选择题1、技术语言是一种在技术活动中进行信息交流的特有语言形式，在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用的技术语言比较合适的是（）A、技术图样B、口头语言C、图表D、符号2、正等轴测图上表现物体的长、宽、高三个方向的坐标轴之间的夹角是（）A、60°B、90°C、 120°D、180°3、根据所处的设计阶段的不同，草图可分为构思草图和（）A、创作草图B、设计草图C、基本草图D、基础草图4、下列有关三视图的规律中，正确的是（）A、主、俯视图长对正(正确答案)B、主、左视图宽相等C、俯、左视图高平齐D、主、俯视图高平齐5、正投影的三个基本特征不包括（）A、真实性B、积聚性C、平行性D、收缩性6、技术语言是一种在技术活动中进行信息交流的特有的语言形式。

下列哪种技术语言是沟通设计和生产之间的桥梁，是工程施工和产品加工制作的直接依据（）A、图表B、口头语言C、技术图样D、模型7、从三视图的投影规律中，能反映出物体的宽度，而且宽相等的是（）A、主视图、俯视图B、主视图、左视图C、俯视图、左视图D、俯视图、右视图8、正放(轴线垂直于水平面)圆台体的三视图是（）A、主视图和左视图都是等腰三角形，俯视图是两个同心圆B、主视图和左视图都是三角形，俯视图是一个圆C、主视图和俯视图都是等腰三角形，左视图是两个同心圆D、主视图和俯视图都是等腰三角形，右视图是两个同心圆9、在设计制作的过程中，为了降低制作成本和设计制作的工作量，增加零部件的互换性，人们常使用一些“标准件”。

你对“标准件”的理解是（）A、经国家检验合格或免检的零部件B、全国统一价格的零部件C、已经获得专利并得到保护的零部件D、国家有关部门给予统一标准,并采用专门设备和技术成批生产出来的零部件10、下列属于技术图样的的是（）A、机械加工图B、折线图C、柱状图D、交通图11、下列不属于标准件的是（）A、螺母B、滚动轴承C、三极管D、电脑鼠标(正确答案)11、下面不属于技术语言的是（）A、车模B、交通管理C、建筑施工图D、出入口符号12、在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，采用以下哪种技术语言比较合适？（）A、口头语言B、图表C、技术图样D、符号13、绍兴图书馆计划展出某书画家的作品，为了保证画展的社会效果和经济效益，组委会提前制作了宣传广告，告知了画展的地点位置。

苏教版通用技术必修1 第六章《设计图样的绘制》单元测试卷（含解析）一、选择题（本大题共20小题，共60.0分）1.如图所示的尺寸标注中，不正确的标注共有（）A. 2处B. 3处C. 4处D. 5处2.如图所示的立体图及其主视方向，其对应的左视图是（）A.B.C.D.如图所示是一金属工件。

请根据题意回答下列各题：3.如图所示的尺寸标注，漏标的有( )A. 0处B. 1处C. 2处D. 3处4.加工此工件，用不到的加工工具是( )A. B.C. D.5.如图所示的尺寸标注中错误的是（）A. 50的标注B. R25的标注C. 70的标注D. R20的标注6.以下给定的轴测图，对应有四组三视图，其中正确的是（）A. B.C. D.7.如图所示是一个模型的立体图，其正确的三视图是（）A.B.C.D.8.如图所示的尺寸标注中，正确的标注共有（）A. 1处B. 2处C. 3处D. 4处9.下列各图中不属于正等轴测图的是（）A. B.C. D.如图所示为某工件的技术图样，小明准备用长宽高为76×6×48mm、表面光滑平整的钢板加工该工件。

请根据该图样完成下题。

10.要加工该工件还需要标注的尺寸共有A. 2处B. 3处C. 4处D. 5处11.以下有关加工该工件的说法中正确的是A. 划线时按划尺寸线→划轮廓线→冲眼步骤进行B. 加工腰形孔时，应先钻孔，再进行锯割和锉销C. 钻孔时不能直接用手扶持工件，要用台虎钳固定D. 用圆锉加工腰形面时，左手施压要由大变小，右手施压要由小变大12.如图所示为小刘绘制的某零件的主视图，图中尺寸标注错误的是（）A. 高度尺寸72的标注B. 圆弧尺寸Ф36的标注C. 长度尺寸80的标注D. 长度尺寸105的标注小明设计了一个如图2的销轴支架，图1是其平面加工图，设计要求明确安装销轴的二个通孔需保持水平对齐。

请回下题13.如图1所示的加工图中，漏标尺寸有几处（不考虑弯折尺寸）A. 1处B. 2处C. 3处D. 4处14.用大小合适的铝板加工图2所示支架，下列加工流程最合理的是A. 划线→锯割→钻孔→锉削→弯折→钻孔B. 划线→钻孔→锯割→锉削→弯折→钻孔C. 划线→钻孔→锯割→锉削→弯折→划线→钻孔D. 划线→钻孔→锯割→弯折→锉削→划线→钻孔15.关于图示2销轴支架加工过程的描述，下列选项中不正确的是A. 钻孔后不需要倒角B. 安装销轴后，为防止销轴滑脱，应安装开口销C. 锉削时工件表面划痕明显，应及时用毛刷刷去锉刀表面的锉屑D. 加工该工件不需要使用圆锉16.技术工人根据如图加工一个零件，已知该图的绘图比例是1：2，则加工出来的工件的实际边长是（）A. 150mmB. 75mmC. 37.5mmD. 75cm小明想用一块大小合适的矩形金属材料加工如图所示的模型，他画出了三视图并标注了尺寸，请回答下题：17.下列关于该模型的三视图和尺寸标注的说法正确的是A. 该图样中没有漏标的尺寸B. 该模型整体是轴对称结构C. 该模型中圆孔没有螺纹，且半径是12厘米D. 主视方向上，模型右前侧棱与圆孔的右侧边缘投影重合18.加工该模型时，以下操作中不．正．确．的是A. 划线工具只需用到划针、钢直尺或钢角尺B. 钻孔时要戴防护眼镜，但是不能戴手套C. 如果锯割较坚硬的金属材料，应选用细齿锯条D. 用直锉法锉削模型表面时，左手施压由大变小，右手施压由小变大19.如图所示尺寸标注正确的是（）A. B.C. D.20.周文用麻花钻加工了一个孔，该孔剖开后的形状应该是（）A. B.C. D.二、作图读图题（本大题共3小题，共12.0分）21.请补全三视图中所缺的三条图线(超过三条图线倒扣分)。

第六章设计图样的绘制[考试标准]考试内容考试要求考试属性已考点设计表现图①技术语言的种类及其应用②简单的草图③简单的效果图④基本几何体的正等轴测图acaa必考＋加试2015年10月选考(第15题)2016年10月选考(第15题)常见的技术图样①一般技术图样所采用的投影方法②简单形体的三视图③一般的机械加工图aca必考＋加试2015年10月选考(第5题)2016年4月选考(第6、16题)2016年10月选考(第6、16题)2017年4月选考(第6、16题)2017年11月选考(第5、16题)2018年4月选考(第5、16题)一、设计表现图1.技术语言的种类及其应用(1)技术语言是一种在技术活动中进行信息交流的特有的语言形式。

技术活动的丰富性使得技术语言具有多样性。

(2)技术语言可以有不同的分类方法，按专业分类：计算机程序语言、工程图学语言等；按人的感觉类型不同来分：视觉语言、听觉语言、触觉语言等；按人的视觉形式的不同来分：图形符号语言、文字符号语言等。

(3)技术语言的特征：言简意赅、通俗直观。

(4)技术语言的应用①口头语言：在设计过程中，要不断的与设计伙伴进行语言交流，要交换各自的设计想法、对设计方案进行评价时口头语言是一种较好的交流语言，也是最常见的交流方式。

②技术图样：在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用技术图样比较合适。

③图表：包括表格、草图、效果图等，用以呈现设计的构思方案，激发灵感，对各种方案进行比较。

④计算机演示：使产品各部分的具体情况一目了然，并且可以呈现产品在使用或运行中的动作。

2.简单的草图(1)含义：草图也叫方案草图或设计速写，它能迅速捕捉和记录设计者转瞬即逝的创作灵感，表达设计创意，是把设计构思转化为现实图形的有效手段之一。

(2)草图的分类①构思草图：是对设计者在设计过程中产生的设计想法的记录，以具体图形的形式记录和描绘设计者头脑中的诸多想法。

②设计草图：是经过设计者整理、选择、修改和完善的草图，是一种正式的草图方案。

高中通用技术《设计图样的绘制》练习题(附答案解析)学校:___________姓名：___________班级：______________一、选择题1．如图所示是某工件的技术图样，图中漏标的尺寸共有（）A．3处B．4处C．5处D．6处2．下列有关网格徒手绘图的说法，不正确．．．的是（）A．绘图时，与地面垂直的线垂直画B．绘图时，与地面水平的线水平画C．绘图时，与地面水平的线沿斜线画D．绘图时，物体的比例关系由网格上的小格来确定3．如图所示是一个模型的轴测图，其中正确的左视图是（）A． B． C． D．4．技术语言是一种在技术活动中进行信息交流的特有的语言形式。

下列有关技术语言的说法，正确的是（）A．技术活动的丰富性使得技术语言具有多样性B．按照专业类型，技术语言有工程图样、计算机英语等C．依据人的感觉类型，可分为图形语言符号语言等D．交通标志不属于技术语言的应用5．如图所示是某零件的尺寸标注，其中5个小孔均匀分布。

关于该标注，以下相关描述正确的是（）A．图中R70标注正确B．图中Φ100标注错误C．图中Φ120标注错误D．图中缺少5个小孔的定位尺寸6．如图所示是小明绘制的连接件三视图及其尺寸标注。

该三视图及其标注存在的错误共有（）A．1 处B．2 处C．3 处D．4 处7．下列四幅三视图与形体对应正确的是（）A．B．C．D．8．仔细读图，关于尺寸标注说法正确的是（）A．该零件缺了3个尺寸B．该零件缺了2个尺寸C．Ø12尺寸标注错误D．24尺寸标注错误9．如图所示的结构图形，不是正等轴测图的是（）A．B．C．D．10．如图所示，这是某同学绘制的图样，图中尺寸标注不正确．．．的地方共有（）A．2处B．3处C．4处D．5处11．下列如图所示为剖视图的是（）A．①B．②C．③D．④12．下列关于图中尺寸标注的分析中，正确的是（）A．多标1处B．Φ24和Φ40标注错误C．少标2处D．少标1处13．右图为某模型的立体图，其正确的左视图是（）A．B． C．D．14．如图所示为某形体的正等轴测图、三视图，其中主视图和左视围的图线不全。

第六章《设计图样的绘制》第二份试卷班级姓名一、选择题：1、下列不属于技术语言的是-----------------------------------------------（）A．三视图B ．服装加工图C．交通标志D．漫画2、为了形象地表达汽车、房屋等产品的设计方案，可采用的技术语言为--------------（）A．口头语言 B．技术图样C．图表 D．模型3、在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，采用以下哪种技术语言比较合适？----------------------------------------------------------------（）A．口头语言B．图表C．技术图样 D．符号4、正等轴测图上的坐标轴应该是------------------------------------------（）5、如下标志不属于环保标志的是-----------------------------------------（）6、以下给定的轴侧图，对应有四组三视图，其中正确的是------------------（）7、下列形体结构的三视图中，左视图和主视图不一样的是-----------------（）8、在三视图标注尺寸时无需考虑的是---------------------------------------( ) A．尺寸界线 B．尺寸线 C．尺寸数字 D．尺寸比例9、某设计师设计出一图纸后，并标注其比例是10︰1，某边长的实际长度是200cm，我们在图形中标注此边长时，应标注-----------------------------------------------（）A.20cmB.200cmC.2000cmD.20010、以下尺寸标注错误的是-----------------------------------------------（）11、通用技术课上，王老师要求同学们设计并制作一盏学生用的台灯。

第六章设计图样的绘制第一节设计表现图教学目标：知识与技能：1、了解技术语言的种类及其应用；能用恰当的方式与他人交流设计想法和成果；2、能绘制简单的草图来表达技术设计的意图；3、能识读效果图；4、了解基本几何体的正等轴测图的画法。

会综合应用不同种类的技术语言来表达和交流自己的设计思想。

过程与方法：经历观绘制设计图形过程，体验从设计构思转化为设计语言的过程；情感、态度和价值观：领略设计的绘图的重要性，体验技术语言的魅力。

教学重点：能绘制草图来表达设计意图；了解基本几何体的正等轴测图的画法。

教学难点：能绘制草图来表达设计意图；基本几何体的正等轴测图的画法。

教学过程：（一）技术语言的种类与应用先让学生回答，什么是语言？经过简短的讨论后，容易得出：它是人们用于相互交流和表达的工具。

接着，教师可以拿出一个发出红光的手电筒，对学生说：当你驾驶着汽车在路上行驶时，突然看到前面亮页 1 第起了红灯，你知道它是什么意思吗？对，是“停车，不准通行！”，那么，这是谁向你表达的这个意思呢？对，是交通管理部门。

因此，可以说，这个“红灯”就是交通管理部门和司机们交流和表达的工具。

显然，它也具有语言的功能。

因而，它也是一种语言。

只不过它是用在技术活动中的语言。

从而引出课题。

接下来，可以用多种方式来介绍“常见的技术语言及其主要用途”。

下面的内容供参考。

1、图样。

这是在工程技术中最常用的一种表达、交流工具。

这也是下面我们要重点学习的一种技术语言；2、图表。

通常用于统计数据的表达。

常见的有表格、柱形坐标式、图表、饼形图表等；3、模型。

一般是用于建筑物、建筑群的表示。

地理、军事上用的沙盘模型也是属于模型式技术语言、4、符号、标志。

在交通、广告上用等很多，在工程图纸上也有用规定的标志、符号来表示一些特殊的要求。

5、声音。

如号音、汽笛、喇叭等在表达某些特殊信息时发出的声音。

6、手语和旗语。

在交通、航海方面用于指挥和交流和沟通。

哑语也是手势语言。

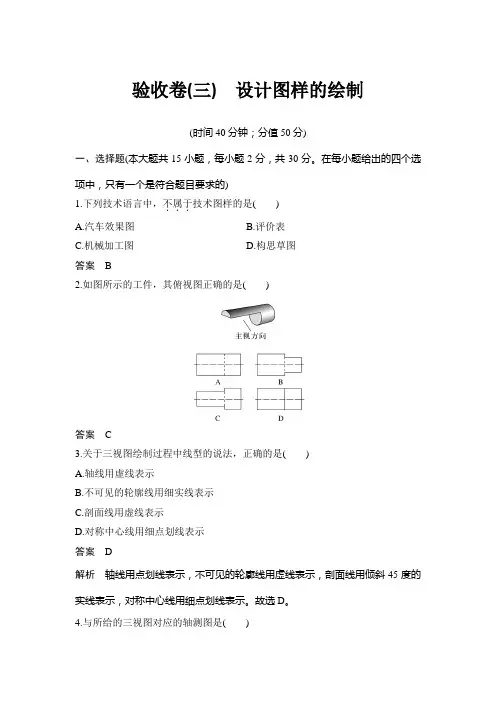

验收卷(三)设计图样的绘制(时间40分钟；分值50分)一、选择题(本大题共15小题，每小题2分，共30分。

在每小题给出的四个选项中，只有一个是符合题目要求的)1.下列技术语言中，不属于．．．技术图样的是()A.汽车效果图B.评价表C.机械加工图D.构思草图答案 B2.如图所示的工件，其俯视图正确的是()答案 C3.关于三视图绘制过程中线型的说法，正确的是()A.轴线用虚线表示B.不可见的轮廓线用细实线表示C.剖面线用虚线表示D.对称中心线用细点划线表示答案 D解析轴线用点划线表示，不可见的轮廓线用虚线表示，剖面线用倾斜45度的实线表示，对称中心线用细点划线表示。

故选D。

4.与所给的三视图对应的轴测图是()答案 A5.如图所示是某形体的轴测图，正确的视图是()答案 D6.如图所示轴测图，请根据主、俯视图，判断左视图正确的是()答案 A7.如图所示是一零件的正等轴测图和三视图。

左视图和俯视图的图线不全。

请分析左视图和俯视图中所缺图线的数量分别是()A.1条；1条B.1条；2条C.2条；1条D.2 条；2 条答案 A8.如图所示是一模型的主视图与俯视图，其正确的左视图是()答案 D9.如图所示的尺寸标注中，错误．．的标注共有()A.2处B.3处C.4处D.5处答案 B解析错标共3处：圆孔右侧的尺寸8应标注在左侧且字头朝左；尺寸25应标注在左侧且字头朝左；尺寸12标注在了轮廓线的延长线上，应单独标出。

10.小葛绘制了以下图样，其中合理的是()答案 D解析A选项中间的点划线错误(画成了细实线)；B选项中主视图上70的标注应该是直径，少了直径的符号；C选项中主视图中对应的槽是可见的轮廓，应该用粗实线而不是虚线；所以正确的答案应该选D。

11.小明绘制了如图所示的零件图样，绘图比例为1：2。

识读该图样，下列分析中不正确．．．的是()A.该零件的实际长度为64 mmB.图样中缺线的有2处C.图样中错标的尺寸有2处D.图样中漏标的尺寸有3处答案 B解析如图所示，打圈是错误标注，①②③处是缺的线，④⑤⑥处是漏标的尺寸，故答案选择B，应该漏三条线。

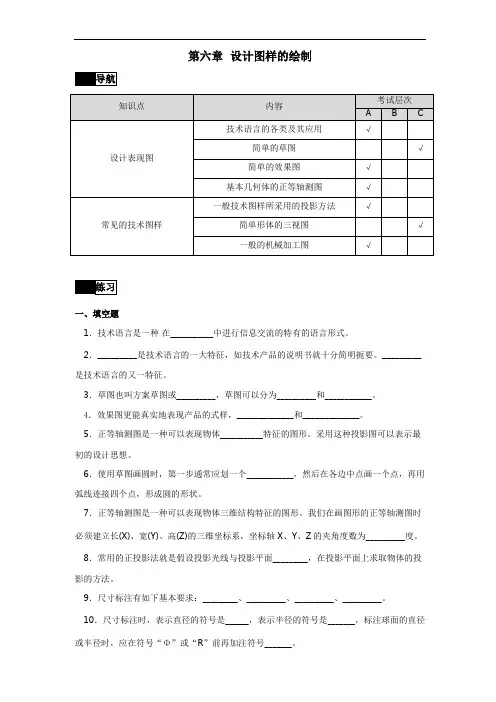

第六章设计图样的绘制一、填空题1．技术语言是一种在___________中进行信息交流的特有的语言形式。

2．_________是技术语言的一大特征，如技术产品的说明书就十分简明扼要。

_________是技术语言的又一特征。

3．草图也叫方案草图或__________，草图可以分为__________和____________。

4．效果图更能真实地表现产品的式样，_____________和_____________。

5．正等轴测图是一种可以表现物体___________特征的图形。

采用这种投影图可以表示最初的设计思想。

6．使用草图画圆时，第一步通常应划一个____________，然后在各边中点画一个点，再用弧线连接四个点，形成圆的形状。

7．正等轴测图是一种可以表现物体三维结构特征的图形。

我们在画图形的正等轴测图时必须建立长(X)、宽(Y)、高(Z)的三维坐标系，坐标轴X、Y、Z的夹角度数为__________度。

8．常用的正投影法就是假设投影光线与投影平面_________，在投影平面上求取物体的投影的方法。

9．尺寸标注有如下基本要求：_________、__________、__________、__________。

10．尺寸标注时，表示直径的符号是______，表示半径的符号是_______，标注球面的直径或半径时，应在符号“Φ”或“R”前再加注符号_______。

二、判断题（对的打“√”，错的“×”）1.常见的技术语言有：口头语言、图样、图表、模型、符号、计算机演示等。

（）2.技术图样包括三视图、机械加工图、剖视图、线路图等。

（）3. 物体由前向后投影所得到的图形，叫物体的正面投影，也叫府视图。

（）4.技术图样是采取某种规范形式将设计用图样的形式表达出来的一种设计交流语言。

（）5. 图表也是很常见的设计交流语言，它的表现形式就是表格及相关数据。

（）6.根据所处的设计阶段的不同，草图可分为构思草图和设计草图。

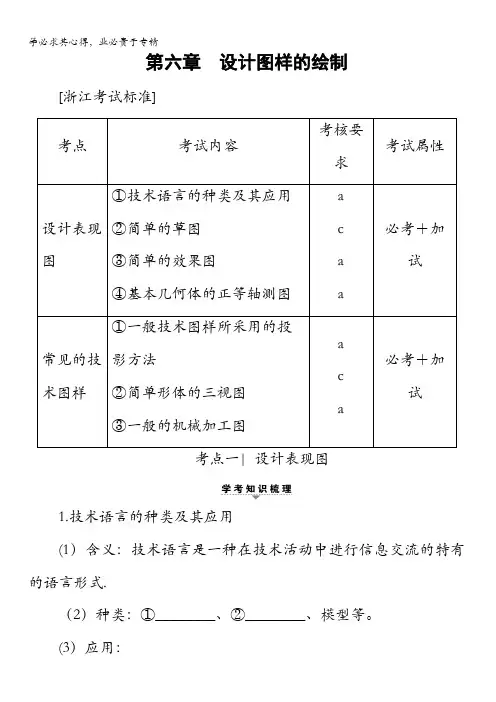

第六章设计图样的绘制[浙江考试标准]考点考试内容考核要求考试属性设计表现图①技术语言的种类及其应用②简单的草图③简单的效果图④基本几何体的正等轴测图acaa必考＋加试常见的技术图样①一般技术图样所采用的投影方法②简单形体的三视图③一般的机械加工图aca必考＋加试考点一| 设计表现图1.技术语言的种类及其应用(1）含义：技术语言是一种在技术活动中进行信息交流的特有的语言形式.（2）种类：①________、②________、模型等。

(3）应用：技术图样：在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用技术图样比较合适.图表：包括表格、③________、效果图等，用以呈现设计的构思方案,激发灵感，对各种方案进行比较。

计算机演示：使产品各部分的具体情况一目了然,并且可以呈现产品在使用或运行中的动作。

2.简单的草图(1）含义：草图也叫方案草图或设计速写，它能迅速捕捉和记录设计者转瞬即逝的创作灵感,表达设计创意，是把设计构思转化为现实图形的有效手段之一.(2）分类:④________:是对设计者在设计过程中产生的设计想法的记录，以具体图形的形式记录和描绘设计者头脑中的诸多想法。

⑤________：是经过设计者整理、选择、修改和完善的草图,是一种正式的草图方案。

（3）草图绘制的步骤：错误!→错误!→错误!→画产品的中间色调→错误!→错误!（4）网格法徒手画图的要领与地面垂直的线垂直画,与地面平行的线按网格上的斜线画，同时以网格上的小格来确定物体的比例关系。

3.简单的效果图(1）效果图的优点与草图相比，效果图更能真实地表现产品的式样、材质和空间效果等。

（2)在识读效果图时要注意以下几点(1)要注意从整体上把握产品的形态、功能和特征;（2）要注意从中了解产品外观上的实际比例关系和色彩搭配及材质感；(3)要注意了解产品内部结构和色彩装饰效果。

4。

基本几何体的正等轴测图（1)含义:正等轴测图是一种可以表现三维结构特征的图形.(2)特征：三个坐标轴在绘图平面上互成⑥________角。

设计图样的绘制单元测试一、选择题1．由于相关电子线路设计软件的开发，电路的设计告别了手绘时代。

用计算机设计并绘制电子线路图不仅效率高，还可以直接在计算机上进行仿真试验。

下列说法错误的是A．电子线路图属于技术图样B．电子线路设计软件使人们掌握了更先进的电子电路设计手段，为设计提供了发展空间C．电子电路的设计告别了手绘时代，说明技术的发展对设计产生重要影响D．在计算机上进行的电路仿真试验方法属于模拟试验法2．与草图相比，更能真实地表现产品的式样、材质和空间效果等的是()A．机械加工图B．剖视图C．透视效果图D．正等轴测图3．下列各图中不属于正等轴测图的是( )A．B．C．D．4．下列属于技术语言的有（）A．④B．②④C．①②④D．①②③④5．图中漏标的尺寸共有（）A．1处B．2处C．3处D．4处6．以下对图中尺寸标注的理解，正确的是()A．标注正确B．漏标2处C．R12错标D．多标1处7．如图所示为90度木工直角夹，通过转动手柄可将两根木条按直角固定，方便加工，下列尺寸中对人机关系有直接影响的是（）A．85mm B．110mm C．90°D．30mm8．通用技术实践课上，小明设计了如图所示的零件。

图中漏标的尺寸共有（）A．2 处B．3 处C．4 处D．5 处9．通用技术课上，小明设计了如图所示的零件，图中漏标的尺寸共有（）A．2处B．3处C．4处D．5处10．如图所示是某形体的轴测图，主视图和左视图，正确的俯视图是（）A．B．C．D．11．通用技术课上，小明设计了如图所示的零件（厚度为5mm）。

图中多标的尺寸共有（）A．1处B．2处C．3处D．4处12．在绘制机械图样时，粗实线主要用于画（）A．不可见轮廓线B．中心轴线C．尺寸界线D．可见轮廓线13．尺寸数字表示机件的真实大小，单位为（）时，在图中不标单位A．米B．分米C．厘米D．毫米14．图中多标的尺寸有（）A．1处B．2处C．3处D．4处15．右图为某模型的立体图，其正确的左视图是（）A．B．C．D．二、填空题16．某小区为加强安保，购买了一批摄像头。

高中通用技术必修1苏教版第六章练习题（无答案）一、选择题（本大题共20小题，共60.0分）1.在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时．所采用的技术语言是（）A.口头语言B.技术图样C.模型展示D.计算机演示2.在设计台灯的过程中，能直观地表达台灯整体效果的设计图是（）A.草图（立体）B.草图（平面）C.三视图D.零部件分解图3.比例尺是表示图上距离比实地距离缩小的程度，因此也叫缩尺．用公式表示为：比例尺=图上距离/实地距离．现如今有实际长度为88mm的零件，按1：44的比例尺画于相应的图纸中，请问图纸中所画的长度与标注分别为多少（）A.2mm，88B.2mm，44C.2mm，2D.88mm，884.下列不属于技术语言的是A.计算机演示B.交通标志C.风景画D.汽车模型5.下列各图中不属于正等轴测图的是（）A. B.C. D.6.如图所示是孔明锁其中一根木条的三视图，它对应的轴测图是（）A. B. C.D.7.某机械加工图，其标注的比例是10：1，某边长的实际长度是200mm，那么在图形中标注此边长的尺寸，应标注为（）A.20B.200C.2000D.200cm8.周文用麻花钻加工了一个孔，该孔剖开后的形状应该是（）A. B.C. D.9.如图所示为小刘绘制的某零件的主视图，图中尺寸标注错误的是（）A.高度尺寸72的标注B.圆弧尺寸Ф36的标注C.长度尺寸80的标注D.长度尺寸105的标注10.如图所示尺寸标注正确的是（）A. B.C. D.11.如图所示是某工件的立体图和主视图，对应的俯视图是（）A. B.C. D.12.如图所示的尺寸标注中错误的是（）A.50的标注B.R25的标注C.70的标注D.R20的标注13.如图所示为某零件三视图及尺寸标注，以下关于尺寸标注说法中，正确的是()A.有二处尺寸标注错误C.有一处尺寸漏标B.有一处尺寸标注多标D.Φ60尺寸标注错误14.由于相关电子线路设计软件的开发，电路的设计告别了手绘时代。
