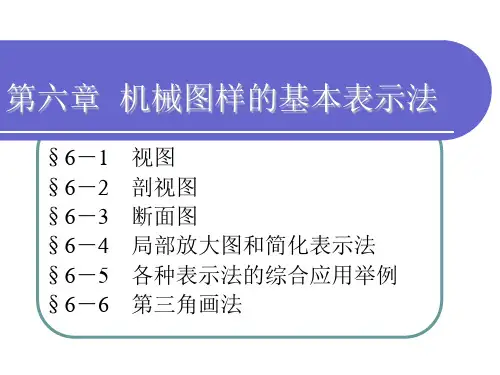

第六章 图样的基本表示法

《机械制图》第二版主编苏州大学出版社（题库建设：黄士群）第一章制图基本知识与技能【教学要求】1、掌握国家标准中有关图幅、图线等制图基本规定及尺寸注法的规定。

2、初步掌握使用绘图工具的能力，掌握平面图形的基本作图方法，为学习投影作图打下基础。

【知识要点】1．《制图》国家标准的有关规定；2．比例的概念、种类。

-3．尺寸标注的基本要求、组成以及标注的基本方法。

4．圆弧连接的概念、步骤。

5．平面几何作图的基本方法。

6．平面几何图形的尺寸分析、线段分析和画图步骤。

一、填空题：1A．比例是指与的之比，比例有、、三种，某图样的比例为2：1，该比例是比例，其图形是实物的倍。

答：图形中图样实物相应要素线性尺寸原值放大缩小放大 22A．机件的真实大小应以图样上值为依据，与及无关。

答：所注的尺寸数值图形的大小绘图的准确度3A．标注尺寸一般包括、和三个要素。

&答：尺寸界线尺寸线尺寸数字4B．线性尺寸的数字一般应注写在尺寸线的方或方，也允许注写在尺寸线的处。

在同一图样上，数字的注法应。

注写线形尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由向书写，字头向；如尺寸线为竖直方向时，尺寸数字由向写，字头朝；在倾斜的尺寸线上注写尺寸数字时，必须使字头方向有向的趋势。

答：上左中断一致左右上下上左上5B．标注角度时，角度的数字一律写成方向，一般注写在尺寸线的处；尺寸界线应沿引出，尺寸线应画成，其圆心是该角的顶点。

答：水平中断径向圆弧6B．圆弧连接的三个步骤是：、、。

答：求圆心、求切点、画连接圆弧二、基本知识与技能题1B 指出右边的图中尺寸标注的错误，在左边图上作正确标注。

&答：)2C、参照下图所示图形，用1：2比例在制定位置画图，并作正确标注：以尺寸数值为依据画图，如130画65长，标注时尺寸数字不变。

;三、几何作图题1A、作圆内接正六边形￥2A、将线段AB七等分3A、根据给定条件1：9的斜度，并标注。

）要求描深轮廓线，标注，保留作图痕迹4A、参照示意图，作1：3锥度图形[5B、参照图例用给定的尺寸作圆弧连接（答案略）)6B、作圆弧内连接。

机械识图第三版答案(3篇)以下是网友分享的关于机械识图第三版答案的资料3篇，希望对您有所帮助，就爱阅读感谢您的支持。

机械识图第三版答案篇一第六章机械制图的基本表示法一、视图视图分为：基本视图、向视图、局部视图、斜视图基本视图：六个基本视图仍保持“长对正、高平齐、宽相等”的三等关系向视图：当某视图不能按投影关系配置时，可按向视图绘制，向视图必须在图形上方中间位置处注出视图名称“X ”（“X ”为大写字母），并在相应的视图附近用箭头指明投影方向，注写相应的字母。

局部视图：（1）局部视图可按基本视图配置的形式配置，中间若没有其他图形隔开时，则不必标注（2）局部视图也可按向视图的配置形式配置在适当位置（3）局部视图的断裂边界用波浪线或双折线表示，但当所表示的局部结构是完整的，其图形的外轮廓线呈封闭的，波浪线可省略不画（4）按第三角画法配置在视图上需要表示的局部结构附近，并用细点画线连接两图形，此时不需另行标注（5）对称机件的视图可只画一半或四分之一，并在对称中心线的两端画两条与其垂直的平行细实线，这种简化画法用细点画线代替波浪线作为断裂边界，是局部视图的一种特殊画法。

斜视图：（1）斜视图常用于表达机件上的倾斜结构。

画出倾斜结构的实形后，机件的其余部分不必画出，此时可在适当的位置用波浪线或双折线断开即可。

（2）斜视图的配置和标注一般按向视图的相应规定，必要时，允许将斜视图旋转后配置到适当的位置。

此时，应按向视图的标注，且加上旋转符号。

二、剖视图根据剖视图的剖切范围，可分为全剖视图、半剖视图、局部剖视图通用剖面线为间隔相等的平行细实线，绘制时最好与图形主要轮廓线或剖面区域的对称线成45°，当图形中的主要轮廓线与水平线成45°时，该图形的剖面线应画成与水平线成30°或60°的平行线，其倾斜方向与其他图形的剖面线一致剖视图的标注三要素：剖切线、剖切符号、字母剖视图的配置三种方式：按基本视图的规定位置配置、按投影关系配置在与剖切符号相对应的位置上、必要时允许配置在其他适当位置上。

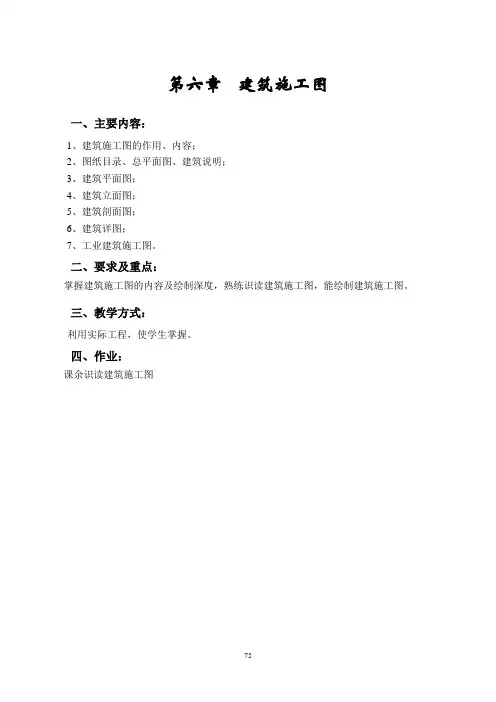

第六章建筑施工图一、主要内容：1、建筑施工图的作用、内容；2、图纸目录、总平面图、建筑说明；3、建筑平面图；4、建筑立面图；5、建筑剖面图；6、建筑详图；7、工业建筑施工图。

二、要求及重点：掌握建筑施工图的内容及绘制深度，熟练识读建筑施工图，能绘制建筑施工图。

三、教学方式：利用实际工程，使学生掌握。

四、作业：课余识读建筑施工图第六章建筑施工图6.1 概述一、建筑施工图的用途和内容1、建筑施工图：表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工要求的图样。

2、一般包括：总平面图、施工总说明、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等。

二、建筑施工图的图示方法绘制和阅读房屋的建筑施工图，应根据画法几何的投影原理，并遵守《房屋建筑制图统一标准》5-1建筑专业制图选用的比例，按《建筑制图标准》宜符合表5-2的规定。

3、构造及配件图例由于建筑平、立、剖面图常用1；100、1；200或1：50等较小比例，图样中的一些构造及配件，不可能也不必要按实际投影画出，只需用规定的图例表示。

建筑专业制图采用《建筑制图标准》规定的构造及配件图例，表5-3。

4、常用符号1）索引符号和详图符号索引符号是由直径为10mm的圆和绘制。

详图的位置和编号，应以详图符号表示，详图符号的圆应以直径为14mm粗实线绘制。

2）引出线引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成300、450、600、900的直线，或经上述角度再折为水平线。

（文字说明）（文字说明）（a）（b）图5-9 引出线（文字说明）（文字说明）（a）（b）图5-10 共同引出线多层构造或多层管道共用引出线，应通过被引出的各层。

3）定位轴线及其编号定位轴线应以细点画线绘制。

定位轴线一般应编号，编号应注写在轴线端部的圆内。

圆应用细实线绘制，直径为8~10mm。

定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。

平面图上定位轴线的编号，宜注写在图样的下方与左侧。

中等专业学校2022-2023-2教案编号：备课组别机械组课程名称机械制图所在年级一年级主备教师授课教师授课系部授课班级授课日期课题第六章机械图样的基本表示法——第三角画法教学目标1.使学生初步认识第三角画法，了解第三角画法的投影规律；2.使学生通过比较，能够区分第三角画法与第一角画法；3.掌握第三角画法与第一角画法的投影符号。

重点通过比较，能够区分第三角画法与第一角画法难点通过比较，能够区分第三角画法与第一角画法教法讲授法、演示法教学设备PPT、尺子教学环节教学活动内容及组织过程个案补充教学内容一、课题导入师：在我们学习机械制图中，技术图样应采用正投影法绘制，并优先选用第一角画法。

为了便于国际的技术交流与合作，必要时，允许使用第三角画法。

二、新授（一）第三角画法与第一角画法的区别八个分角教学内容第一角画法第三角画法第一角画法与第三角画法的对比在第三角画法中，在V面上形成自前方投射所得的主视图，在H面上形成自上方投射所得的俯视图，在W面上形成自右方投射所得的右视图。

第三角画法的俯视图和仰视图与第一角画法的俯视图和仰视图的位置对换；第三角画法的左视图和右视图与第一角画法的左视图和右视图的位置对换。

第三角画法的主视图和后视图与第一角画法的主视图和后视图的位置对换。

第三角画法的六个基本视图及其展开与第一角画法类似，采用第三角画法的三视图也有下述特性（即多面正投影的投影规律）：主、俯视图长对正，主、右视图高平齐，俯、右视图宽相等。

（二）第三角画法与第一角画法的识别符号为了便于识别不同视角的画法，《技术制图图纸幅画和格式》规定采用投影符号；第三角画法与第一角画法的投影符号如下图所示，该符号一般放在标题栏中名称及代号区的下方。

第三角画法识别符号第一角画法识别符号采用第三角画法时，必须在图样中画出投影符号；采用第一角画法时，在图样中一般不必画出投影符号。

投影符号采用粗实线和细点画线绘制，其中粗实线的线宽不小于0.5mm。

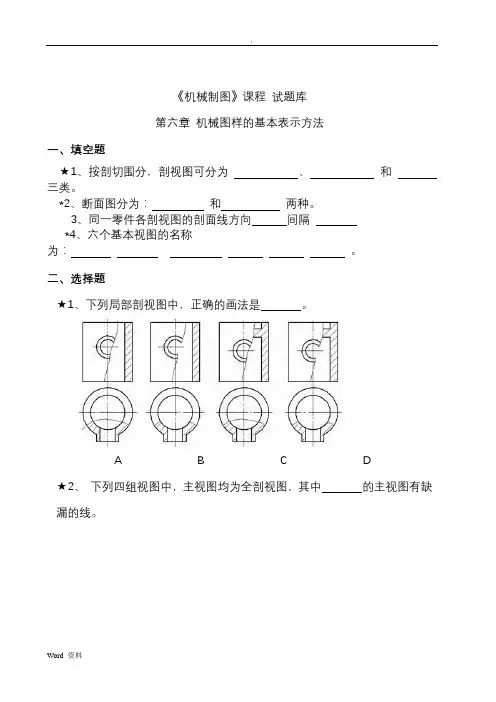

《机械制图》课程试题库第六章机械图样的基本表示方法一、填空题★1、按剖切围分，剖视图可分为、和三类。

*2、断面图分为：和两种。

3、同一零件各剖视图的剖面线方向间隔*4、六个基本视图的名称为：。

二、选择题★1、下列局部剖视图中，正确的画法是。

A B C D★2、下列四组视图中，主视图均为全剖视图，其中的主视图有缺漏的线。

A B C. D*3、在半剖视图中，剖视图部分与视图部分的分界线为：A.、细点画线 B 粗实线、C、双点画线4、重合剖面的轮廓线都是用A.、细点画线绘制 B 、粗实线绘制 C 、细点画线绘制5、当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A.、细点画线B、粗实线、C、双点画线三、判断题★1、非回转体类零件的主视图一般应选择工作位置。

（v ）2、在剖视图中，切根线用细实线绘制。

（x）四、画图题★1、用单一剖切面，将主视图画成全剖视图。

（20分）3、用单一剖切面，将主视图画成全剖视图。

（20分）4、用单一剖切面，将主视图画成全剖视图。

（20分）★4、将物体的主视图改画成剖视图。

（20分）★5、在轴的小孔及键槽处，画移出断面图。

（15分）★6、在指定位置画出断面图并标记。

（10分）7、在指定位置画出断面图并标记。

（10分）8、在轴的指定位置作剖面图（A处键槽深为4mm，C处键槽宽为8mm。

）（15分）第七章机械图样中的特殊表示法一、填空题★1、外螺纹只有当_牙型_；_公称直径_；_螺距___；__线数______；___旋向_____等五要素完全相同时，才能旋合在一起。

★2、导程S和螺距P的关系是__s=p*n______。

3、绘制圆柱齿轮的圆视图中，齿顶圆用粗实线线表示，分度圆用细点画线线表示，齿根圆用细实线线表示，或省略不画。

★4、外螺纹在非圆视图中，大径用 d 表示、小径用d1表示。

二、选择题★1、旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：A 、N代替B 、S代替C、L代替2、一般用于受力不大且不常拆卸的场合的连接方法是：A、螺栓连接 B 、双头螺柱连接C、螺钉连接3、标准直齿圆柱齿轮的齿顶高尺寸计算公式等于：A、ha=mzB、ha =mC、ha =1.25m4、普通螺纹的公称直径为螺纹的()。

第九章装配图1. 以下关于装配图画法错误的是（）A 不接触的表面和非配合表面间隙很小时可以画一条线B 零件的倒角、倒圆、凹坑、凸坑等细节可不画出C 螺栓、螺母等紧固件的投影可省略不画，用细点画线和指引线指明它的位置D 断面厚度在2mm 以下的图形允许以涂黑来代替剖面符号2. 以下不属于装配图尺寸的是（）A 性能尺寸B 规格尺寸C 中间尺寸D 总体尺寸3. 以下不属于装配尺寸的是（）A 92H8/h7B Ф16H7/h6C Ф40K8/h7D Ф40K84. 零部件序号编排的形式有（）种A 2B 3C 4D 15. 看装配图时应先看（）BA 明细栏B 标题栏C 技术要求D 主视图6. 从标题栏中可以了解到装配体的（）和大致的用途A 名称、比例B 名称、零件的数量C 标准件名称D 专用件名称7. 以下不属于分析视图时常用的分析方法的是（）A 利用剖面线的方向和间距来分析B 利用画法规定来分析C 利用零件序号，对照明细栏来分析D 利用零件序号，对照标题栏来分析8. 以下说法错误的是（）A 分析零件时应从主视图中的主要零件开始分析B 读装配图时可配合零件图来读C 装配图上零件的加工尺寸应全部标注出来D 装配图中的传动带用细实线表示9. 以下不属于装配图特殊画法规定的是（）A 简化画法B 拆卸画法C 假想画法D 剖面线画法10. 装配图中其他视图选择时要（）A 反映装配体的工作原理B 反映装配体的工作位置C 反映装配体的总体结构特征D 重点突出，相互配合，避免重复第八章零件图1. 对轴套、轮盘等回转体类零件选择主视图时，一般遵循的原则是（）A 加工位置B 结构形状特征C 工作位置D 简化2. 表面粗糙度的评定参数，其单位是（）A mB μmC mmD cm3. 轴、孔的基本偏差代号分别用（）字母表示A 大写B 小写C 小写、大写D 大写、小写4. 符号∠表示的形位公差特征项目是（）A 垂直度B 圆柱度C 平行度D 倾斜度5. 零件图标注尺寸的形式可分为（）A 链式、坐标式、综合式B 点基准、面基准C 点、线、面基准D 主要、辅助基准6. 尺寸Ф50JS（±0.015）的公差是（）A +0.015B 0.030C -0.015D 507. Ra 表示（）A 轮廓最大高度B 微观不平度C 轮廓算术平均偏差D 不加工8. 极限偏差包括（）A 最大极限数值B 最小极限数值C 上偏差、下偏差D 基本偏差9. 零件图的内容包括（）A 一组图形、一组尺寸、技术要求、标题栏B 一组图形、一组尺寸、技术要求、明细栏C 一组图形、一组尺寸、技术要求、零件序号D 一组图形、一组尺寸、标题栏、明细栏10．在下列对零件图尺寸标注的要求中，错误的是（）A 避免注成封闭尺寸链B 重要尺寸也可以随意标注C 按测量要求，从测量基准出发标注D 辅助基准和重要基准间，要标注联系尺寸第七章常用件的特殊表示法1. 在普通螺纹的标记中，粗牙螺纹（）A 必须标注B 不注螺距C 不注大径D 标注螺柱2. 在剖视图中，内螺纹的牙顶线用（）绘制A 粗实线B 细实线C 细虚线D 点画线3. 下列螺纹代号中能相互旋合的是（）1. R21/22. Rc1/23. R1/2—LH4. G1/2A 1 和2B 2 和3C 3 和4D 1 和44. 下列螺纹标记中，表示细牙普通螺纹的是（）A M20 х2B M30—5g6g—SC G3/4D G1/25. 以下不属于螺纹紧固件连接形式的是（）A 双头螺柱连接B 螺栓连接C 螺钉连接D 键连接6. 单线螺纹时（）A 导程/螺距B 导程X 螺距C 导程=螺距D 导程—螺距7. 以下标准直齿圆柱齿轮计算公式错误的是（）A p=mB d=mzC h=2.25mD a=1/2m(z1+z2)8. 滚动轴承309 的内径尺寸为（）A 9 mmB 309 mmC 90 mmD 45 mm9. 在装配图中绘制螺纹紧固件，以下说法错误的是（）A 当剖切平面通过螺杆轴线时，均按未剖切绘制B 两个被连接零件的接触面要画两条线C 相邻两零件的剖面线方向相反或间隔不同D 螺纹紧固件的工艺结构，如倒角、退刀槽等可省略不画10．以下关于螺纹代号的解释，错误的是（）A G3/4 表示非密封的圆柱管螺纹，公称直径3/4 mm，左旋B M16 X 1 表示细牙普通螺纹，公称直径16 mm，螺距1 mmC Tr32 X 5 表示梯形螺纹，公称直径32 mm，螺距5 mmD M12 表示粗牙普通螺纹，公称直径12 mm，单线右旋第六章图样的基本表示法1. 以下不属于基本视图的是（）A 左视图B 仰视图C 局部视图D 主视图2. 物体向不平行于基本投影面的平面投射所得到的视图称为（）A 向视图B 基本视图C 斜视图D 局部视图3. 剖视图简称（）A 剖面B 剖面区域C 剖切面D 剖视4. 以下不属于局部剖视图断裂分界线的是（）A 波浪线B 粗实线C 双折线D 细点画线5. 以下说法正确的是（）A 6 个基本视图之间，可以不符合“三等”投影关系B 剖切面即剖面区域C 在剖切面后方的可见部分应全部画出，不能遗漏，也不能多画D 在剖视图上，虚线一律省略不画6．以下说法错误的是（）A 指示剖切面位置的线称剖切线B 剖切面与物体的接触部分称为剖面区域C 全剖视图适用于内外形都较复杂的零件D 通用剖面线用细实线绘制7. 以下不属于剖切面种类的是（）A 单一的剖切平面B 几个平行的剖切平面C 几个相交的剖切平面D 移出的剖切平面8. 以下不属于剖视图种类的是（）A 局部放大图B 全剖视图C 半剖视图D 局部剖视图9. 以下关于剖视图省略标注错误的是（）A 剖切线B 转折处位置较小，难以注写又不至于引起误解时，可以省略字母C 当剖视图按投影关系配置，可以省略箭头D 当单一剖切平面的剖切位置明显时，局部视图可省略标注10. 关于局部放大图说法正确的是（）A 局部放大图一定是放大比例B 局部放大图比例大于原图比例C 局部放大图可以没有比例D 局部放大图与被放大部分的表达方式有关第五章组合体视图1. 相贯线一般为封闭的空间曲线，有时则为（）A 直线B 平面曲线C 水平线D 铅垂线2. 截平面倾斜于圆柱轴线时，截交线的投影（）A 可能是一个矩形B 可能是一个圆，两条直线C 可能是一直线，两椭圆D 可能是一直线，两个圆3. 两形体以（）的方式相互接触称为相接A 曲面B 平面C 相交D 相切4. 截平面平行于圆锥的任一素线时，截交线的形状为（）A 圆B 双曲线C 抛物线D 椭圆5. 以下说法错误的是（）A 由两个或两个以上的基本几何体构成的物体称为组合体B 两形体的表面彼此相交称为相切C 用一截平面截切球的任何部位，所形成的截交线都是圆D 叠加类组合体分为相接、相切、相贯三种6. 以下说法错误的是（）A 由平面截切几何体所形成的表面交线称为截交线B 截交线是截平面和几何体表面的共有线C 截平面垂直于圆锥轴线，截交线的投影为圆D 截平面过圆锥锥顶时，截交线的形状为三角形7. 以下说法正确的是（）A 相贯线不是两个互相贯穿形体的共有线B 相贯线也是机器零件的一种表面交线C 相贯线一定是闭合的空间曲线D 当两个回转体具有公共轴线时，相贯线为一直线8. 当物体上的接合面不平齐时，两者中间（）A 没有线B 应该有线隔开C 画一虚线D 怎么都行9. 以下关于绘画组合体底图时先后顺序错误的是（）A 先画主要部分，后画次要部分B 先画看见的部分，后画看不见的部分C 先画直线，后画圆或圆弧D 先画主视图，再画俯视图和左视图10. 以下不属于看组合体视图形体分析法方法步骤的是（）A 确定基准，分析尺寸B 认识视图，抓住特征C 分析投影，联想形体D 综合起来，想象整体第四章轴测图1. 轴测投影简称（）A 立体图B 正等测C 轴测图D 斜二测2. 正等轴测图中各轴间角均为（）A 135 度B 270 度C 90 度D 120 度3. 绘制轴测图依据的投影法是（）A 中心投影法B 正投影法C 斜投影法D 正投影法和斜投影法4. 以下说法错误的是（）A 轴测投影中，任两根轴测轴之间的夹角称轴间角B 空间相互平行的线段，在同一轴测图中不一定平行C 轴测投影的单一投影面称为轴测投影面D 轴测投影面上坐标轴称为轴测投影轴5. 斜二测轴测图中，XOZ 轴间角为（）A 135 度B 270 度C 90 度D 120 度6. 与轴测轴（）的线段，按该轴的轴向伸缩系数进行度量A 垂直B 平行C 倾斜D 相切7. 绘制轴测图时，必须沿（）测量尺寸A 水平方向B 铅垂方向C 轴向D 径向8. 工程上应用最广泛的轴测投影有（）种A 2B 3C 4D 69. 以下说法正确的是（）A 斜二轴测图是根据中心投影法绘制的B 斜二轴测图是根据正投影法绘制的C 正等轴测图是根据平行投影法绘制的D 正等轴测图是根据斜投影法绘制的10. 当物体上一个方向的圆和孔较多时，采用（）比较方便A 正等测B 斜等测C 正等测或斜二测D 斜二测第三章正投影法和三视图1. 已知M 的坐标为(20,15,0) 则M 点属于（）A V 面上的点B H 面上的点C W 面上的点D 一般空间点2. 在三视图中，左视图反映物体的（）A 上下方位B 前后方位C 左右方位D 上下前后方位3. 以下不属于平面立体的是（）A 三棱锥B 四棱锥C 圆柱D 六棱台4. 以下说法正确的是（）A 垂直于水平面的平面叫铅锤面B 平行于V 面直线的叫正平线C 正投影法一定是平行投影法D 有一个视图为圆的基本几何体一定是圆柱5. 以下说法不正确的是（）A 点的投影永远是点B 直线的投影可以聚成点C 平面的投影可以聚成直线D 以上说法都不对6. 正垂线一定（）A 与V 面平行B 与W 面垂直C 与H 面平行D 与W 面倾斜7. 水平线一定（）A 与V 面垂直B 与W 面倾斜C 与H 面垂直D 与V 面平行8. 直线A（5、10、15）B（8、10、16）和C（12、16、20）D（20、16、20）分别是（）A 正平线、水平线B 正平线、侧垂线C 侧垂线、正平线D 侧平线、铅垂线9. 关于曲面立体说法正确的是（）A 组成立体的表面一定都是平面B 组成立体的表面一定都是曲面C 组成立体的表面都是曲面或是曲面与平面D 以上说法都不对10. 关于正平面说法不正确的是（）A 平行于V 面B 垂直于H 面C 一定不平行W 面D 倾斜于W 面第二章几何作图1. 圆锥体高度为40mm 底圆半径为10mm，则该圆锥的锥度为（）A 1：2B 4：1C 1：4D 10：402. 圆弧连接的实质是（）A 使连接圆弧与相邻线段相切B 圆弧与圆弧连接C 直线与圆弧光滑过度D 直线与圆弧连接3. 图样中通常把斜度的( )化成1：n 的形式A 比例B 比值C 长度D 对称度4. 基准是标注尺寸的（）A 起止点B 范围C 起点D 方向5. 以下说法错误的是（）A 确定图形中各部分几何形状大小的尺寸称为定形尺寸B 确定图形中各个组成部分与基准之间相对位置的尺寸称为定位尺寸C 平面图形的尺寸分为定形尺寸、定位尺寸和总体尺寸D 平面图形中标注和分析尺寸时，首先必须确定基准6. 以下说法正确的是（）A 根据已知的定形尺寸画出的圆弧称为已知弧B 根据已知的定位尺寸画出的圆滑称为中间弧C 根据已知的定形尺寸和定位尺寸画出的圆弧称为连接弧D 平面图形的线段分为已知线段、中间线段和连接线段三类7. 图样上的锥度符号应配置在（）A 基准线上B 图形的轮廓线上C 中心对称线上D 尺寸线上8. 图样上斜度的符号应和图形中的（）保持一致A 对称中心线B 斜度C 基准线D 斜度的方向9. 画平面图形的底稿时，应先画出（）A 主要的基准线B 图框和标题栏C 图形D 尺寸界线和尺寸线10. 以下描深图形应遵循的顺序错误的是（）A 先曲后直B 先细后粗C 先水平后垂、斜D 先大后小第一章制图的基本规定1. 图样中字体的号数即字体的（）A 长度B 宽度C 高度D 所占面积2. 图样中两条平行线之间的最小距离应不小于（）A 3 mmB 0.7 mmC 1.0 mmD 1.8 mm3. 虚线一般用来表示（）A 轮廓线B 可见过渡线C 不可见轮廓线D 尺寸界线4. 国家标准机械制图中的字体高度最小值为（）A 1.8mmB 2.5mmC 0.7mmD 3.5mm5. 尺寸界线表示尺寸的( )A 范围B 方向C 大小D 结构6. 当表达对象的尺寸较大时，应采用( )绘制图样A 原值比例B 放大比例C 缩小比例D 局部缩小比例7. 标注角度时，角度尺寸线应呈( )A 直线状B 圆弧状C 水平状D 铅垂状8. 以下说法正确的是( )A 图纸加长幅面的尺寸由基本幅面成整数倍增加后得出B 标题栏即明细栏C 尺寸数字必须注在尺寸线的上方D 尺寸线、尺寸界线均用细实线绘制9. 5：1 为( )比例A 原值比例B 放大比例C 缩小比例D 没有比例10. 以下说法正确的是（）A 尺寸线与尺寸界线必须相互垂直B 1：2 是放大比例C 虚线与点画线应相交于画D 机件的真实大小与图样的大小相同机械制图阶段练习(单项选择题)机械制图阶段练习参考答案一图形类1 2 3 4 5 6 7 8 9 101 基本体B C C D B D C B B A2 轴测图B D C B B D C A B B3 组合体B D D C B C D A B D4 基本表示法B A D A C A D C A B5 特殊表示法C C B C A D A D B B二文字类1 2 3 4 5 6 7 8 9 101 第一章C B C A A C B D B C2 第二章A A B C C D A D B D3 第三章B D C C D C B B C D4 第四章C D D B C B C A C D5 第五章B D B C B C B B C A6 第六章C C D B C C D A C B7 第七章B A A A D C A A B A8 第八章A B C D A B C C A B9 第九章A C D A B A D C D D。

《机械制图》课程试题库第六章机械图样的基本表示方法一、填空题★1、按剖切范围分，剖视图可分为、和三类。

*2、断面图分为：和两种。

3、同一零件各剖视图的剖面线方向间隔*4、六个基本视图的名称为：。

二、选择题★1、下列局部剖视图中,正确的画法是。

A B C D★2、下列四组视图中，主视图均为全剖视图，其中的主视图有缺漏的线.A B C. D*3、在半剖视图中，剖视图部分与视图部分的分界线为：A.、细点画线 B 粗实线、 C、双点画线4、重合剖面的轮廓线都是用A。

、细点画线绘制 B 、粗实线绘制 C 、细点画线绘制5、当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A.、细点画线 B、粗实线、 C、双点画线三、判断题★1、非回转体类零件的主视图一般应选择工作位置。

( v ）2、在剖视图中，切根线用细实线绘制. （x）四、画图题★1、用单一剖切面，将主视图画成全剖视图。

（20分）3、用单一剖切面，将主视图画成全剖视图。

(20分)4、用单一剖切面,将主视图画成全剖视图。

（20分)★4、将物体的主视图改画成剖视图.(20分）★5、在轴的小孔及键槽处，画移出断面图。

（15分)★6、在指定位置画出断面图并标记。

（10分）7、在指定位置画出断面图并标记。

（10分)8、在轴的指定位置作剖面图（A处键槽深为4mm,C处键槽宽为8mm。

）（15分）第七章机械图样中的特殊表示法一、填空题★1、内外螺纹只有当_牙型_;_公称直径_;_螺距___；__线数______；___旋向_____等五要素完全相同时，才能旋合在一起.★2、导程S和螺距P的关系是__s=p*n______。

3、绘制圆柱齿轮的圆视图中，齿顶圆用粗实线线表示，分度圆用细点画线线表示,齿根圆用细实线线表示，或省略不画。

★4、外螺纹在非圆视图中，大径用 d 表示、小径用 d1 表示。

二、选择题★1、旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：A 、N代替B 、S代替C、L代替2、一般用于受力不大且不常拆卸的场合的连接方法是：A、螺栓连接 B 、双头螺柱连接 C、螺钉连接3、标准直齿圆柱齿轮的齿顶高尺寸计算公式等于:A、ha=mzB、ha =mC、ha =1.25m4、普通螺纹的公称直径为螺纹的( )。

机件常用表达方法练习题
班级_______________姓名________________ 1.根据零件的俯视图、左视图，补画全剖主视图。

2.在主视图上以波浪线为界作局部剖视
3.在主视图上作半剖视 .
4.补全剖视图中所缺的图线.
(1) (2)
(3) (4)
5.在主视图上作阶梯剖视
6.作C-C 剖视, 并补全所缺的定位尺寸( 按比例1:1 在图中量取).
7.在主视图上作A-A 剖视.
8.在左视图上作A-A 剖视.
9.补全左视图( 全剖视), 求俯视图并作A-A 半剖视.
10.补画剖视图中所缺的线条。

11. 在主视图上作A-A 剖视.
12.将零件的左视图采用旋转剖。

13.将主视图改为半剖视图，并补画全剖左视图。

14.作A-A 断面.
15.将零件的主视图改画成全剖视图，将左视图画成半剖视图。

16.根据主、俯视图, 作半剖的左视图.
17.画出主视图的外形图.。
