关于500KV变电所3／2接线及倒闸操作顺序的深入分析示范文本

500KV 变电站电气主接线及倒闸操作管理1、概念1.1变电站电气主接线，是指由变压器、开关（一般指断路器QF ）、刀闸（一般指隔离开关QS ）、互感器（CT 、CT ）、母线、避雷器（F 、老的用B ）等电气设备按一定的顺序连接，用来汇集和分配电能的电路，也称为一次设备主接线图。

1.2把这种全部由一次设备组成的电路绘制在图纸上，就是我们的电气主接线图。

在电气主接线图中，所有的电气设备均用国家和电力行业规定的文字和符号表示，并且按它们的“正常状态”画出。

所谓“正常状态”，就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。

1.3需要注意的是，电气设备的和是两个不同的概念，正常状态有两层含义：一是作为电气主接线图来讲所包含的上面讲到的一层含义，也就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。

另外一层含义，是指设备的各项功能正常，在额定的电压、电流作用下能长期运行的一种状态。

而正常运行方式是指在本站设备或系统正常运行情况下，管辖调度所规定的经常采用的一种运行方式。

只要本站设备正常，就必须按照有关调度规定的方式运行，除有管辖权的调度以外的其他人员是无权改变设备的运行方式的。

与正常运行方式相对应的是非正常运行方式，这是指因设备故障、停电检修、本站或系统事故处理而暂时改变设备的正常运行方式。

2、对电气主接线的要求500KV 变电站在电网中的地位非常重要，尤其是随着三峡工程的建设，全国“西电东送，南北互供”大电网的逐步建成，它的安全可靠运行直接影响到大电网的安全稳定运行。

因此对500KV 变电站一次设备主接线的要求较高。

变电站电气主接线，采用较多的是双母线单分段带旁路加3/2接线、双母线双分段带旁路加3/2接线，也有个别500KV 变电站采用的是双母线单分段带旁路加菱形接线（华东地区）。

随着我国电气设备制造水平的逐年提高，加上节约用地和工程经济性等方面的考虑，目前500KV 变电站的电气主接线基本采用双母线单分段加上3/2接线方式。

500kV变电站3/2接线保护死区分析摘要：当下500kV变电站的主接线主要采用3/2断路器接线方式，这种接线方式具有高灵活性、高可靠性以及方便倒闸操作的优势。

但是3/2断路器接线同时也存在死区较多以及分裂困难的缺点，为此可能在没有及时切除故障的情况下导致事故扩大。

文章从死区的成因入手，重点论述了其危害以及治理措施。

关键词：500kV；变电站；3/2接线；保护；死区我国电网的高速发展促进了电网对于经济型以及可靠性的要求。

而当下500kV的系统电网作为基本类型在电网的规模化建设中显示了重要地位。

大多的系统采用3/2接线方式，，如果采用HGIS或者GIS设备可以采用套管CT，并且由于可以在开关两侧设置配套的CT来消除保护的死区问题。

但是实际中为了节约成本，在采用敞开式设备中采用了配备开关单侧流变方式，虽然简化了设计、节约了成本，但是也导致了死区的存在。

为此针对死区问题进行详尽的论述并提出针对性的治理措施具有极大的现实意义。

1死区成因在初期生产500kV3/2接线系统中，线路以及母线均使用双重配置每串在靠近母线侧电流互感器需要6个二次绕组，而位于中间的电力互感器需要8个二次绕组。

但是当时限于生产工艺及技术水平，仅能提供6个二次绕组的500kV电流互感器，为此就需要四组电流互感器。

而随着互感器生产工艺及技术的进步，当下已经可以生产带有8个二次绕组的电流互感器。

但是由于500kV电流互感器昂贵，采用每串三组的配置方式不仅可以减少投资，同时也减少了占地面积。

一般规模的变电扎为5串设计，如果每串按照3组配置就减少了5组电流互感器。

下表1为两种配置方式的经济性比较：表1 两种流变配置方式经济性比较但是在节约投资的情况下也出现了一个问题，即对于电路互感器以及断路器之间的故障不能及时切除。

例如在下图1为完整串，存在三个如上所述的区域：图 1 死区示意图（1）如果K1发生故障，对于L1线路保护是区外故障，对I母线室差动保护是区内故障。

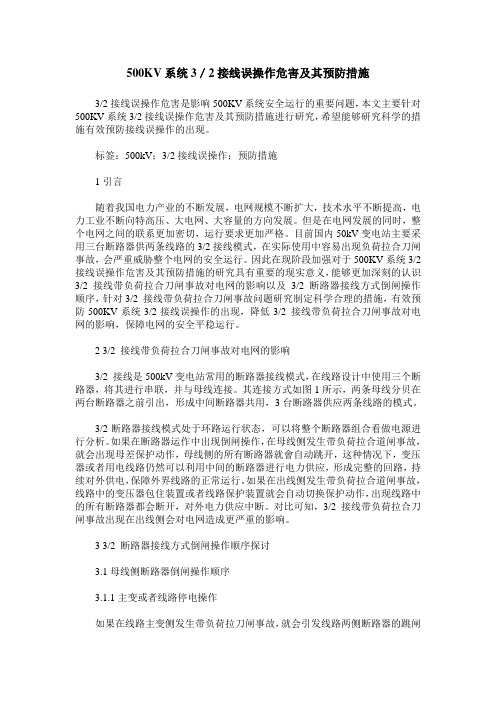

500KV系统3／2接线误操作危害及其预防措施3/2接线误操作危害是影响500KV系统安全运行的重要问题，本文主要针对500KV系统3/2接线误操作危害及其预防措施进行研究，希望能够研究科学的措施有效预防接线误操作的出现。

标签：500kV；3/2接线误操作；预防措施1引言随着我国电力产业的不断发展，电网规模不断扩大，技术水平不断提高，电力工业不断向特高压、大电网、大容量的方向发展。

但是在电网发展的同时，整个电网之间的联系更加密切，运行要求更加严格。

目前国内50kV变电站主要采用三台断路器供两条线路的3/2接线模式，在实际使用中容易出现负荷拉合刀闸事故，会严重威胁整个电网的安全运行。

因此在现阶段加强对于500KV系统3/2接线误操作危害及其预防措施的研究具有重要的现实意义，能够更加深刻的认识3/2 接线带负荷拉合刀闸事故对电网的影响以及3/2 断路器接线方式倒闸操作顺序，针对3/2 接线带负荷拉合刀闸事故问题研究制定科学合理的措施，有效预防500KV系统3/2接线误操作的出现，降低3/2 接线带负荷拉合刀闸事故对电网的影响，保障电网的安全平稳运行。

2 3/2 接线带负荷拉合刀闸事故对电网的影响3/2 接线是500kV变电站常用的断路器接线模式，在线路设计中使用三个断路器，将其进行串联，并与母线连接。

其连接方式如图1所示，两条母线分贝在两台断路器之前引出，形成中间断路器共用，3台断路器供应两条线路的模式。

3/2断路器接线模式处于环路运行状态，可以将整个断路器组合看做电源进行分析。

如果在断路器运作中出现倒闸操作，在母线侧发生带负荷拉合道闸事故，就会出现母差保护动作，母线侧的所有断路器就會自动跳开，这种情况下，变压器或者用电线路仍然可以利用中间的断路器进行电力供应，形成完整的回路，持续对外供电，保障外界线路的正常运行。

如果在出线侧发生带负荷拉合道闸事故，线路中的变压器包住装置或者线路保护装置就会自动切换保护动作，出现线路中的所有断路器都会断开，对外电力供应中断。

500KV变电所2分之3接线及倒闸操作顺序接线是将输电线路与变电设备连接起来的过程，分为高压接线和低压接线。

在500KV变电所中，高压接线是将输电线路的高压侧与变电设备的高压侧相连接，低压接线是将变电设备的低压侧与用户或配电网相连接。

1.准备工作：检查接头和绝缘子的状态，确保其正常工作；清理接线端子和导线，确保接触良好；检查接线工具和设备的完好性。

2.打开隔离开关：先打开变电设备侧的隔离开关，切断高压侧的电流流动。

在打开开关之前，要先确保操作人员的安全，确保设备处于安全状态。

3.高压侧接线：根据具体情况，选择合适的高压接头，将输电线路的高压侧与变电设备的高压侧相连接。

接头安装完成后，需要进行一定的防护措施，防止意外接触和短路。

4.检查和测试：接线完成后，需要进行接线的检查和测试，以确保接线质量和安全性。

检查主要包括接线端子和绝缘子的状态，测试主要包括绝缘电阻、导通测试等。

5.低压侧接线：根据用户或配电网需求，选择合适的低压接头，将变电设备的低压侧与用户或配电网相连接。

接头安装完成后，同样需要进行防护和测试。

倒闸操作是变电设备投入运行和停止运行过程中的关键环节，用于控制电流的流动和保护设备的安全。

1.准备工作：检查倒闸开关和附属设备的状态，确保其正常工作；清理倒闸触头和接线端子，确保接触良好；检查倒闸操作工具和设备的完好性。

2.切断电源：在倒闸操作之前，先切断电源，确保电流停止流动，并且确保操作人员的安全。

3.打开隔离开关：打开变电设备侧的隔离开关，将变电设备与高压侧的电力系统隔离开来，切断电流的流动。

4.倒闸操作：根据具体情况，选择合适的倒闸方式，将倒闸开关的触头与接线端子相连接，使电流恢复流动。

在操作之前，需要进行倒闸操作的测试和校验，确保操作的正常和安全。

5.关闭隔离开关：在倒闸操作完成后，需要关闭隔离开关，恢复变电设备与高压侧的连接，保持电流的正常流动。

6.检查和测试：倒闸操作完成后，需要进行倒闸的检查和测试，以确保操作的质量和安全性。

二分之三接线特点及操作分析郭福明（华电江苏能源有限公司句容发电厂，江苏 镇江 212413）【摘 要】本文通过传统双母线接线与二分之三接线方式的比较，结合句容电厂二分之三接线形式的特点，分析了倒闸操作的顺序。

【关键词】二分之三接线；倒闸操作；操作分析中图分类号：TM726 文献标识码：A 文章编号：1006-8465（2015）12-0261-02前言随着电网安全性要求的提高，二分之三接线方式的应用越来越多。

目前，华电江苏分公司内使用二分之三接线的发电厂仍较少，操作的分析不够关注。

本文根据句容电厂接线的特点，分析了操作顺序。

1 主接线介绍电气主接线形式很多。

但目前应用较多的是双母接线，随着大机组的增多，应用二分之三接线将会更多。

本文主要讨论双母线接线和二分之三接线。

1.1 双母线接线方式双母线接线，正常情况每个单元由一台开关和三个闸刀组成，母线侧两个闸刀，出线侧一把闸刀，根据运行要求调整母线侧闸刀分合。

（1）双母线不带旁母。

正常二条母线均运行，电源与负载均匀接入两段母线，两条母线经母联开关并列运行。

（2）双母线带旁母。

当线路出线开关有异常时，通过切换用旁路开关代替运行，可在线路不停电情况下检修线路开关。

1.2 二分之三接线方式二分之三接线，两组母线之间有若干串断路器，每一串有三台开关，每两台之间接入一条回路，共两条回路，每条回路有一台半开关。

两组母线和同一串的开关都运行，称完整串运行，提高供电可靠性。

若一串由两个开关连接，两开关间接一条回路，称为不完整串。

1.3 句容电厂接线句容电厂500kV系统采用二分之三接线，包括两条母线，共三串设备，1号主变与5618构成第一串，含5011、5012、5013三台开关；2号主变与5619构成第二串，含5021、5022、5023三台开关；启备变两个开关构成一个不完整串，含5031、5032两台开关。

2 二分之三接线与传统双母线的特点2.1 二分之三接线2.1.1 二分之三接线优点（1）任一母线故障，该母线上所有的开关断开，均不致停电，供电可靠性高。

编订：__________________单位：__________________时间：__________________关于500KV变电所3／2接线及倒闸操作顺序的深入分析(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-5760-17 关于500KV变电所3／2接线及倒闸操作顺序的深入分析(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

日前，随着我国经济的高速发展，电力工业正前瞻性的朝着大电网、大容量和高电压的方向发展。

全国联网工程不断健康向前推进，现已形成华东、华北、东北、华中、南方互联电力系统等跨省市区的大电力系统。

各大电力系统之间互有联系，输送的功率越来越大。

据有关资料统计，现全国联网装机容量超过1.4亿千瓦，如此大的装机容量，在客观上要求它需要一个稳定的运行环境。

若电网瓦解和大面积停电事故，不仅会造成重大经济损失，影响人民生活和社会稳定。

同时，我们更要上升到政治角度来考虑因电网瓦解或大面积停电停电从而可能会影响到国家的安全问题。

美、加大停电就很好的给我们敲响了警钟，是活教材。

从以往的运行经验看，在电力系统倒闸操作中，带负荷拉合闸事故是危及电网安全运行的恶性误操作事故之一，如何避免倒闸的误操作事故对电网运行质量的影响，现对500KV变电所3／2断路器接线的特点及其操作顺序探讨如下：一、3／2接线特点500KV变电所在高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务。

1.名词解释元件：两台断路器之间的引出线(线路或者变压器)，称为元件。

完整串：用3台断路器把2个元件连接在两条母线之间，称为一个完整串。

不完整串：如果用2台断路器把1个元件连接在两条母线之间，称为一个不完整串。

线路串：在一个完整串中，2个元件都是线路，称为线路串。

线路变压器串：在一个完整串中，一个元件是线路，另一个元件是变压器，称为线路变压器串。

2.3/2断路器接线方式的优缺点1)优点运行调度灵活---正常运行时两条母线和全部断路器全部投入运行，形成多环路供电方式。

倒闸操作方便---隔离开关一般仅作检修用，避免了双母线接线时用隔离开关进行倒母线的操作。

当一条母线停电时，回路不需要切换，任何一台断路器检修各回路仍按原方式运行，也不需要切换。

【运行规程4.4.2规定：电网正常时，220kV及以下隔离开关可以拉、合3/2接线的母线环流（需具备3串运行）。

】运行可靠性高---每一回路由两台断路器供电，合环运行时，发生母线故障或单个断路器故障退出运行，都不会导致出线停电。

对于完整串，即使是双母线故障，也可保证出线与系统最低限度的连接。

2)缺点投资费用大，保护及二次回路接线复杂。

3.CT的配置及电流回路1)电流互感器的配置3/2断路器接线采用敞开式断路器时，每串只需配置3组CT。

靠母线侧的CT有6个二次绕组，中间的CT有7个二次绕组。

具体配置如下图所示。

这样的CT配置存在一个问题：保护在断路器和CT之间存在死区，发生故障时不能瞬间切除。

这一问题的存在可分为母线侧断路器与CT之间故障、中间断路器与CT之间故障两种情况来讨论，见下图。

当故障发生在K1或K3点时，故障点处于线路保护区外、母差保护区内，母差保护动作跳开边开关，但此时故障并未消除。

由于采用3/2断路器接线，母差保护动作不能使线路高频保护停信，使线路对侧断路器瞬时跳闸，同时，由于在线路L1的保护区外，中开关也不能瞬时跳闸。

因此，当故障发生在K1或K3点时，要靠线路对侧保护二段带时限切除，后果是延长了故障切除时间，对系统稳定不利。
