变电站各种工作流程图

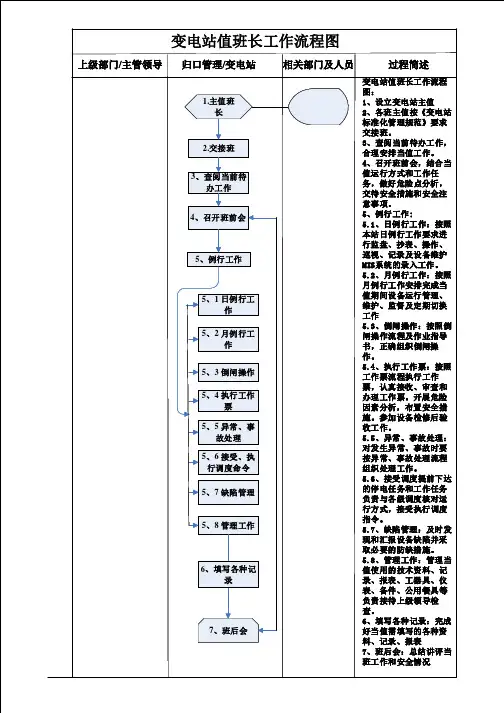

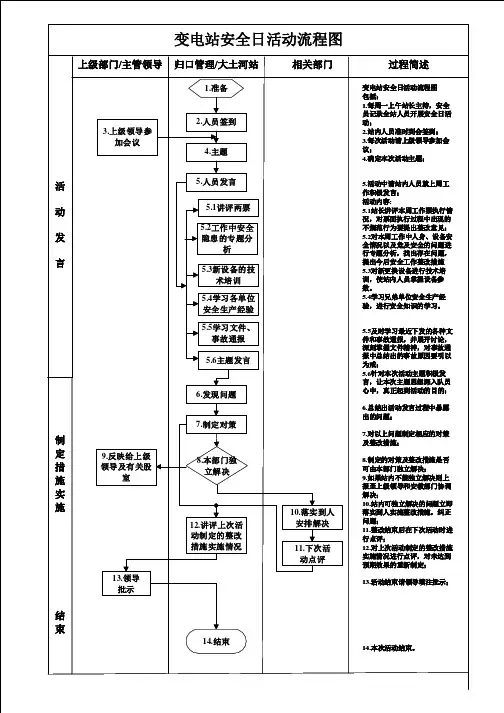

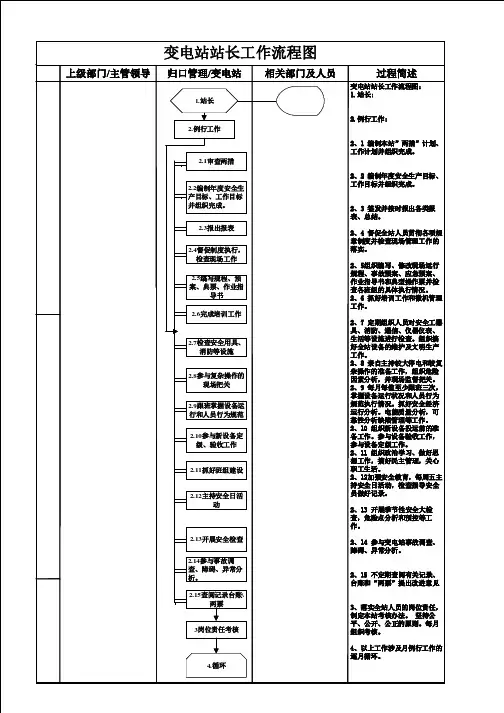

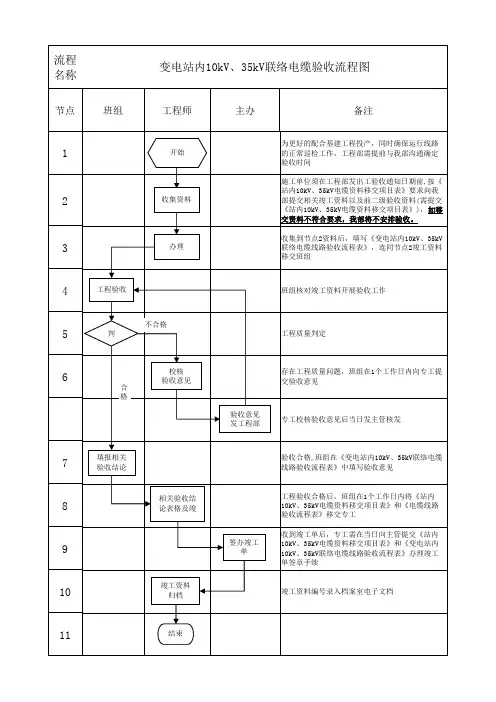

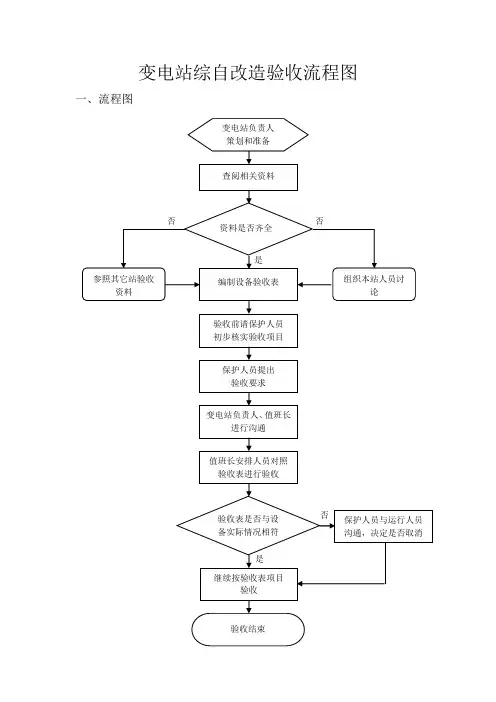

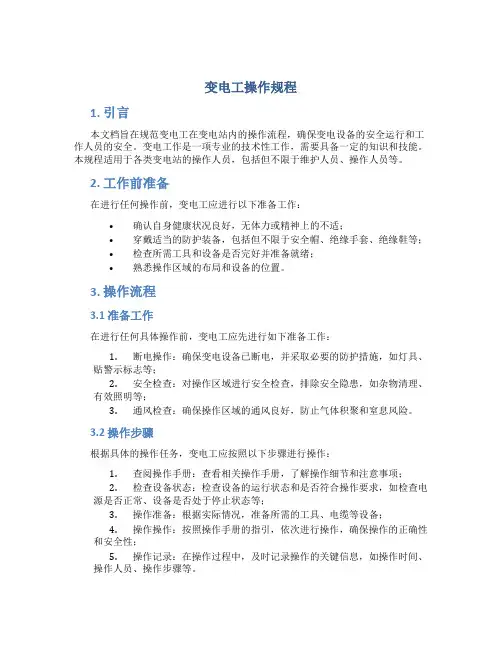

变电工操作规程1. 引言本文档旨在规范变电工在变电站内的操作流程，确保变电设备的安全运行和工作人员的安全。

变电工作是一项专业的技术性工作，需要具备一定的知识和技能。

本规程适用于各类变电站的操作人员，包括但不限于维护人员、操作人员等。

2. 工作前准备在进行任何操作前，变电工应进行以下准备工作：•确认自身健康状况良好，无体力或精神上的不适；•穿戴适当的防护装备，包括但不限于安全帽、绝缘手套、绝缘鞋等；•检查所需工具和设备是否完好并准备就绪；•熟悉操作区域的布局和设备的位置。

3. 操作流程3.1 准备工作在进行任何具体操作前，变电工应先进行如下准备工作：1.断电操作：确保变电设备已断电，并采取必要的防护措施，如灯具、贴警示标志等；2.安全检查：对操作区域进行安全检查，排除安全隐患，如杂物清理、有效照明等；3.通风检查：确保操作区域的通风良好，防止气体积聚和窒息风险。

3.2 操作步骤根据具体的操作任务，变电工应按照以下步骤进行操作：1.查阅操作手册：查看相关操作手册，了解操作细节和注意事项；2.检查设备状态：检查设备的运行状态和是否符合操作要求，如检查电源是否正常、设备是否处于停止状态等；3.操作准备：根据实际情况，准备所需的工具、电缆等设备；4.操作操作：按照操作手册的指引，依次进行操作，确保操作的正确性和安全性；5.操作记录：在操作过程中，及时记录操作的关键信息，如操作时间、操作人员、操作步骤等。

4. 操作注意事项•操作前必须确认设备已断电，并进行可靠防护措施；•严禁擅自更改操作步骤或调整设备参数，必要时需经过上级批准；•操作过程中发现任何异常情况，应立即停止操作并向上级报告；•操作完成后，应及时清理操作现场，归位工具和设备。

5. 风险处理在变电工作过程中，可能会遇到以下风险，请变电工根据实际情况采取相应措施：1.电击风险：严禁触碰带电部件，必要时使用绝缘工具；2.短路风险：避免导线短路，必要时采用绝缘保护套；3.过载风险：避免超过设备的额定负荷，必要时调整电流参数；4.火灾风险：严禁操作区域吸烟或使用明火。

变电运行倒闸操作作业流程图一、变电运行倒闸操作流程图(一)大型复杂倒闸操作流程图申请预令在操作前一天向值班调度员申请操作预令当值值班人员受理操作预令1.记录2.复诵预令目的:防止误受指令审核操作预令的可行性1.符合系统运行方式条件2.满足工作票和现场的条件3.停、送电操作时间是否满足目的:保证电网安全运行确定危险点、制定控制措施1.召开安全会议,研究危险点预控工作,确定危险点和制定控制措施2.值班长明确操作人、监护人、第二监护人目的:防止人身事故和误操作准备操作票操作人根据典型操作票准备操作票目的:规范操作票正式下达操作指令操作当日,调度值班员正式下达操作指令审核操作票1.根据调度正式指令,操作人、监护人、值班负责人根据典型操作票审核已经准备的操作票正确无误2.操作票由操作人、监护人、值班负责人审核后分别签名目的规范操作票模拟预演1.保护连接片在保护屏上演习2.演习前要核对系统、演习后也要核对系统3.每预演完一项,监护人在模拟预演栏内打“√”目的:防止误操作操作前的准备1.熟悉防误闭锁装置的操作程序2.准备安全工器具3.目的:防止人身事故和误操作执行调度指令进行操作1.操作人站在被操作设备的正前方,监护人站在操作人的左(右)后方2.核对设备名称及编号,确认无误后,填写操作开始时间3.监护人高声发布操作命令,操作人核对设备名称及编号,高声复诵并手指被操作设备4.监护人确定无误后,发令:“对,执行”,操作人在监护人发指令后进行操作5.每操作完一项,监护人在操作项目栏后打“√”目的:监护人发令清晰,操作人执行命令准确无误倒闸操作中注意事项1.拉开隔离开关前检查瓷柱无裂纹2.严格执行监护、复诵制3.操作时不得跳项和漏项4.严格执行“四对照”,发现疑问要停止操作,立即汇报值班长和调度值班员5.第二操作人持危险点控制措施,对控制点进行监护目的:防止误操作倒闸操作结束1.对所操作的设备进行检查,确定无异常,接地线编号与装设地点相符2.核对模拟屏与设备状态一致,闭锁钥匙返回原处3.对操作票进行整理,并加盖“已执行”章后存档,填写运行工作记录目的:对所完成的工作做到准确、完整报告指令执行情况值班人员向调度值班员报告:X号指令执行完毕,XX任务在X时X分操作完毕(二)一般倒闸操作流程图调度值班员下达操作指令当值值班人员受操作指令1.记录2.复诵指令目的:防止误受指令审核操作指令的可行性1.符合系统运行方式2.满足工作票和现场的条件3.停、送电操作时间是否满足目的:保证稳定运行确定危险点、制定控制措施1.值班长明确操作人、监护人2.值班人员根据操作内容、气候环境等因素确定危险点和制定控制措施目的:防止人身事故和误操作填写、审核操作票1.操作人根据典型操作票填写操作票2.审核操作票,满足操作指令满足调度规程和现场运行规程,符合现场实际情况3.操作票由操作人、监护人、值班负责人审核后分别签名目的:规范操作票模拟预演1.保护连接片在保护屏上演习2.演习前要核对系统、演习后也要核对系统3.每预演完一项,监护人在模拟预演栏内打“√”目的:保护误操作操作前的准备1.熟悉防误闭锁装置的操作程序2.准备安全工器具目的:防止人身事故和误操作执行调度指令进行操作1.操作人站在被操作设备的正前方,监护人站在操作人的左(右)后方2.核对设备名称及编号,确认无误后,填写操作开始时间3.监护人高声发布操作命令,操作人核对设备名称及编号,高声复诵并手指被操作设备4.监护人确认无误后,发令:“对,执行”,操作人在监护人发令后进行操作5.每操作完一项,监护人在操作项目栏后打“√”目的:监护人发令清晰,操作人执行命令准确无误倒闸操作中注意事项1.拉开隔离开关前检查瓷柱无裂纹2.严格执行监护、复诵制3.操作时不得跳项和漏项4.严格执行“四对照”,发现疑问要停止操作,立刻汇报值班长和调度值班员5.第二监护人持危险点控制措施,对控制点进行监护目的:防止误操作倒闸操作结束1.对所操作的设备进行检查,确定无异常,接地线编号与装设地点相符2.核对模拟屏与设备状态一致,闭锁钥匙返回原处3.对操作票进行整理,并加盖“已执行章后存档,填写运行工作记录目的对所完成的工作做的准确、完整报告指令进行情况值班人员向调度值班员报告:X号指令执行完毕,XX任务在X时X分操作完毕变电站(发电厂)倒闸操作票____变电站编号:发令人受令人发令时间操作开始时间操作结束时间模拟预演操作任务√顺序操作项目√备注:操作人: 监护人: 值班负责人(值长):二、变电运行停送电操作顺序图(一)出线停送电操作顺序图1.停电操作顺序图拉开断路器(开关)拉开负荷侧隔离开关(刀闸)拉开电源侧隔离开关(刀闸)2.送电操作顺序图合上电源侧隔离开关(刀闸)合上负荷侧隔离开关(刀闸)合上断路器(开关)(二)双绕组变压器停止、加入运行操作顺序图1.双绕组变压器停止运行(冷备用)操作顺序图拉开低压侧(10KV、6.3KV)断路器(开关)合上主变中性点接地刀闸(110KV变压器)拉开高压侧(110KV、35KV)断路器(开关)拉开主变中性点接地刀闸(恢复原位)拉开低压侧(10KV、6.3KV)变刀闸(无设备不操作)拉开低压侧(10KV、6.3KV)母刀闸拉开高压侧(110KV、35KV)变刀闸(无设备不操作)拉开高压侧(110KV、35KV)母刀闸2．双绕组变压器加入运行操作顺序图合上高压侧（110KV、35KV）母刀闸合上高压侧（110KV、35KV）变刀闸（无设备不操作）合上低压侧（10KV、6.3KV）母刀闸合上低压侧（10KV、6.3KV）变刀闸（无设备不操作）合上主变中性点接地刀闸（110KV变压器）合上高压侧（110KV、35KV）断路器（开关）拉开主变中性点接地刀闸（是否操作根据运行方式决定）合上低压侧（10KV、6.3KV）断路器（开关）三、变电运行倒闸操作执行标准（一）受理调度下达的操作指令（1）当班值班人员受令。

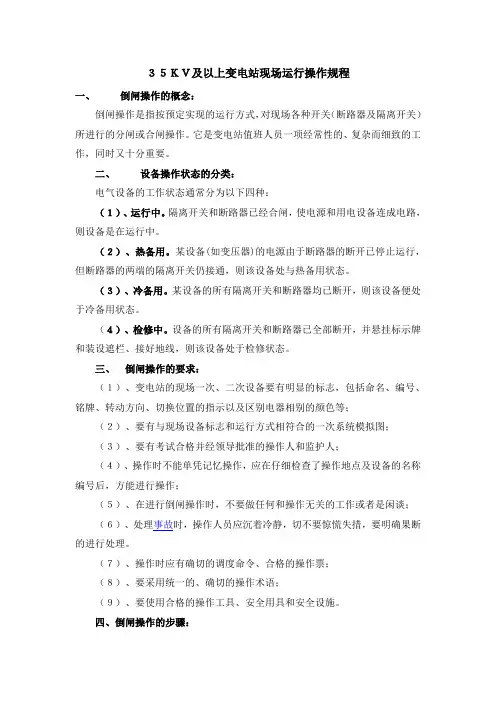

３５ＫＶ及以上变电站现场运行操作规程一、倒闸操作的概念：倒闸操作是指按预定实现的运行方式，对现场各种开关（断路器及隔离开关）所进行的分闸或合闸操作。

它是变电站值班人员一项经常性的、复杂而细致的工作，同时又十分重要。

二、设备操作状态的分类：电气设备的工作状态通常分为以下四种：（１）、运行中。

隔离开关和断路器已经合闸，使电源和用电设备连成电路，则设备是在运行中。

（２）、热备用。

某设备(如变压器)的电源由于断路器的断开已停止运行，但断路器的两端的隔离开关仍接通，则该设备处与热备用状态。

（３）、冷备用。

某设备的所有隔离开关和断路器均已断开，则该设备便处于冷备用状态。

（４）、检修中。

设备的所有隔离开关和断路器已全部断开，并悬挂标示牌和装设遮栏、接好地线，则该设备处于检修状态。

三、倒闸操作的要求：（１）、变电站的现场一次、二次设备要有明显的标志，包括命名、编号、铭牌、转动方向、切换位置的指示以及区别电器相别的颜色等；（２）、要有与现场设备标志和运行方式相符合的一次系统模拟图；（３）、要有考试合格并经领导批准的操作人和监护人；（４）、操作时不能单凭记忆操作，应在仔细检查了操作地点及设备的名称编号后，方能进行操作；（５）、在进行倒闸操作时，不要做任何和操作无关的工作或者是闲谈；（６）、处理事故时，操作人员应沉着冷静，切不要惊慌失措，要明确果断的进行处理。

（７）、操作时应有确切的调度命令、合格的操作票；（８）、要采用统一的、确切的操作术语；（９）、要使用合格的操作工具、安全用具和安全设施。

四、倒闸操作的步骤：（１）、接受调度人员的预发命令。

值班人员接受调度人员的操作任务和命令时。

一定要记录清楚调度人员所发的任务或命令的详细内容，明确操作的目的和意图。

并将记录内容向调度人员复诵，核对其正确性。

（２）、填写操作票。

值班人员根据调度人员的预发令，核对模拟图，核对实际设备。

（３）、审查操作票。

操作票填写后，写票人自己应进行核对，认为确定无误后再交监护人审查。

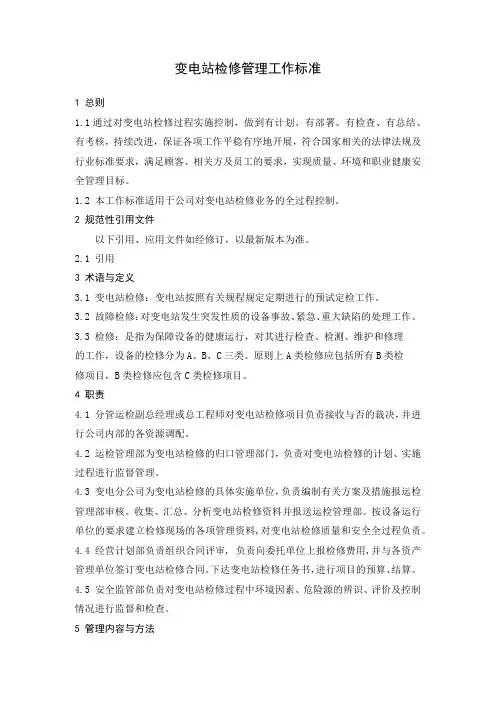

变电站检修管理工作标准1 总则1.1通过对变电站检修过程实施控制，做到有计划、有部署、有检查、有总结、有考核，持续改进，保证各项工作平稳有序地开展，符合国家相关的法律法规及行业标准要求，满足顾客、相关方及员工的要求，实现质量、环境和职业健康安全管理目标。

1.2 本工作标准适用于公司对变电站检修业务的全过程控制。

2 规范性引用文件以下引用、应用文件如经修订，以最新版本为准。

2.1 引用3 术语与定义3.1 变电站检修：变电站按照有关规程规定定期进行的预试定检工作。

3.2 故障检修：对变电站发生突发性质的设备事故、紧急、重大缺陷的处理工作。

3.3 检修：是指为保障设备的健康运行，对其进行检查、检测、维护和修理的工作，设备的检修分为A、B、C三类。

原则上A类检修应包括所有B类检修项目，B类检修应包含C类检修项目。

4 职责4.1 分管运检副总经理或总工程师对变电站检修项目负责接收与否的裁决，并进行公司内部的各资源调配。

4.2 运检管理部为变电站检修的归口管理部门，负责对变电站检修的计划、实施过程进行监督管理。

4.3 变电分公司为变电站检修的具体实施单位，负责编制有关方案及措施报运检管理部审核。

收集、汇总、分析变电站检修资料并报送运检管理部。

按设备运行单位的要求建立检修现场的各项管理资料,对变电站检修质量和安全全过程负责。

4.4 经营计划部负责组织合同评审, 负责向委托单位上报检修费用,并与各资产管理单位签订变电站检修合同。

下达变电站检修任务书，进行项目的预算、结算。

4.5 安全监管部负责对变电站检修过程中环境因素、危险源的辨识、评价及控制情况进行监督和检查。

5 管理内容与方法根据管理职责、工作顺序、过程控制要求，将变电站检修管理过程分为：检修工作接收、策划、过程控制、验收投产，具体见附录一：变电站检修管理流程图。

5.1 检修工作接收5.1.1 运检管理部负责接收各供电局制定的检修工作计划，并下达至变电分公司，按顾客要求（合同）实施。

变电运行倒闸操作流程图一、变电运行倒闸操作流程图(一)大型复杂倒闸操作流程图(二)一般倒闸操作流程图变电站(发电厂)倒闸操作票二、变电运行停送电操作顺序图(一)出线停送电操作顺序图1.停电操作顺序图2.送电操作顺序图(二)双绕组变压器停止、加入运行操作顺序图1.双绕组变压器停止运行(冷备用)操作顺序图2．双绕组变压器加入运行操作顺序图三、变电运行倒闸操作执行标准（一）受理调度下达的操作指令（1）当班值班人员受令。

（2）开启录音机，使录音机处于录音状态。

（3）与调度值班员互通变电站名称、姓名。

（4）准备好《调度指令记录薄》，并记录以下内容：1）调度指令号，指令时间。

2）发令人姓名及受令人姓名。

3）操作任务。

4）操作指令项目。

（5）受令人复诵操作指令内容无误。

（6）检查录音效果并再听一遍。

（二）审核研究操作指令的可行性（1）值班负责人审核操作指令的可行性。

（2）检查模拟图版与当时系统运行方式。

（3）检查工作票所列的工作任务与操作指令中的内容是否一致。

（4）检查停电作业设备工作是否安全。

（5）检查调度值班员下达的操作时间是否合理。

（6）根据工作计划，确定接地线组数及安装地点。

（7）根据操作指令，制定所需操作票的份数，制定操作方案。

（8）对操作指令有疑问时，必须向调度询问清楚后，再决定是否执行，调度重复时，应执行。

（三）确定危险点，制定控制措施（1）大型复杂操作（110KV三绕组变压器停电、110KV双母线及母线连带线路停电、110KV多回路改方式等）应由值班负责人住址召开安全会议。

主要内容是对操作中的危险进行分析，根据查找的危险点，制定严密的控制措施并落实负责人，通报全值人员。

一般操作由值班长根据操作的环境来确定危险点，并制定控制措施。

（2）值班长明确操作人、监护人，大型复杂操作时应该设第二监护人。

（四）填写操作票（1）操作人与监护人依据操作指令、工作任务、系统运行方式、保护使用方式和现场实际情况，研究确定操作方案。

保护装置异常（无论单套配置、双套配置、保测一体，但不含主变非电量）调度许可同意（不需将保护改信号）运维人员投入保护装置检修状态硬压板运维人员拉合保护装置电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下保护装置检修状态硬压板上报缺陷处理向调度告知已经恢复正常运行状态结束主变非电量保护（一般非电量保护与本体智能终端放在一个装置）异常调度发令将主变非电量保护改为信号运维人员投入非电量保护装置检修状态硬压板运维人员拉合非电量保护装置电源空开重启一次智能变电站保护及智能装置重启流程图重启后是否正常否上报缺陷处理是运维人员退出非电量保护检修状态硬压板调度发令恢复跳闸状态（测量跳闸出口压板无电压）结束智能终端（含主变本体智能终端）异常调度许可同意（不需改变保护状态）运维人员退出所有跳合闸出口硬压板、测控出口硬压板运维人员放上智能终端检修状态硬压板运维人员拉合智能终端装置电源空开重启（注意不要拉合非电量保护电源空开）重启后装置是否正常否维持重启时刻状态，调度发令调整相应设备状态是运维人员取下智能终端检修状态硬压板上报缺陷处理运维人员测量所有跳合闸出口硬压板、测控出口硬压板确无电压并放上向调度告知已经恢复正常运行状态结束合并单元装置异常是否母线合并单元是调度许可同意（不需改变保护状态）否运维人员投入合并单元检修状态硬压板运维人员拉合合并单元电源空开，并等待5秒后重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合并单元检修状态硬压板上报缺陷处理向调度告知已经恢复正常运行状态结束是否双套合并单元否调度许可同意（不需改变保护状态）是运维人员投入合并单元检修状态硬压板运维人员拉合合并单元电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合并单元检修状态硬压板上报缺陷处理向调度告知已经恢复正常运行状态结束运维人员提出申请，调度发令将异常合并单元对应的间隔保护（包括本侧纵联保护，对侧可不调整，省调有要求的按省调指令执行）改为信号，母差保护仍投跳闸运维人员投入合并单元检修状态硬压板运维人员拉合合并单元电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护，需将纵联保护改信号处理的，再将对侧纵联保护改信号）状态是运维人员取下合并单元检修状态硬压板上报缺陷处理调度发令将异常合并单元对应的间隔保护（包括本侧纵联保护）改为跳闸结束合智一体装置异常是否母线合并单元是调度许可同意（不需改变保护状态）否运维人员退出合智一体装置所有跳合闸出口硬压板、测控出口硬压板运维人员投入合智一体装置检修状态硬压板运维人员拉合合智一体装置电源空开，并等待5秒后重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合智一体装置检修状态硬压板上报缺陷处理运维人员测量合智一体装置所有跳合闸出口硬压板、测控出口硬压板确无电压并放上向调度告知已经恢复正常运行状态结束该间隔是否双套合并单元否调度许可同意（不需改变保护状态）是运维人员退出合智一体装置所有跳合闸出口硬压板、测控出口硬压板运维人员投入合智一体装置检修状态硬压板运维人员拉合合智一体装置电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合智一体装置检修状态硬压板上报缺陷处理运维人员测量合智一体装置所有跳合闸出口硬压板、测控出口硬压板确无电压并放上向调度告知已经恢复正常运行状态结束运维人员提出申请，调度发令将异常合智一体装置对应的间隔保护（包括本侧纵联保护，对侧可不调整，省调要求的按省调指令执行）改为信号，母差保护仍投跳闸运维人员退出异常合智一体装置所有跳合闸出口硬压板、测控出口硬压板运维人员投入合智一体装置检修状态硬压板运维人员拉合合智一体装置电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护，需将纵联保护改信号处理的，再将对侧纵联保护改信号）状态是运维人员取下合智一体装置检修状态硬压上报缺陷处理板调度发令将异常合智一体装置对应的间隔保护（包括本侧纵联保护）改为跳闸运维人员测量异常合智一体装置所有跳合闸出口硬压板、测控出口硬压板确无电压并放上结束过程层交换机异常调度许可同意（不需改变保护状态）运维人员拉合交换机装置电源空开重启重启后装置是否正常否上报缺陷处理 是向调度告知已经恢复正常运行状态结束。
