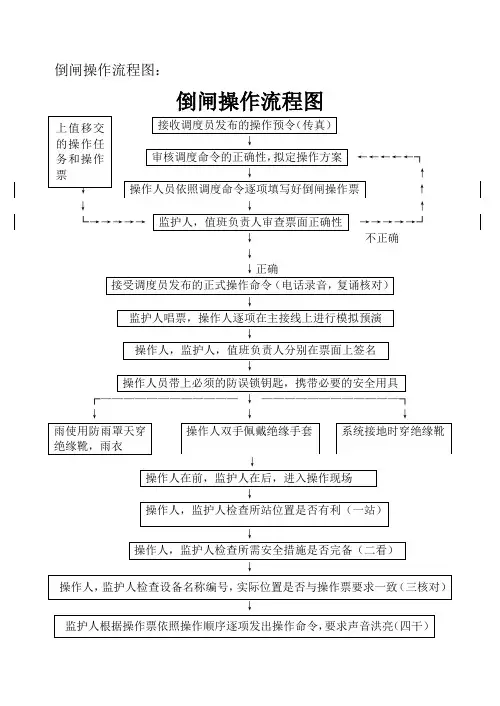

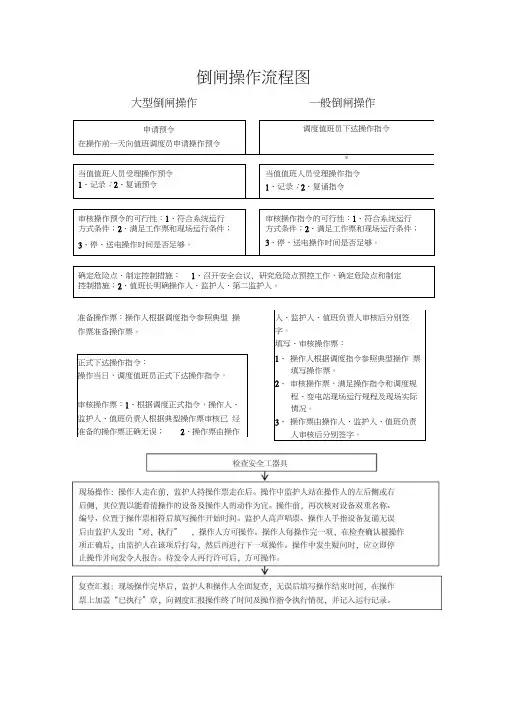

变电运行倒闸操作流程图一、变电运行倒闸操作流程图(一)大型复杂倒闸操作流程图(二)一般倒闸操作流程图变电站(发电厂)倒闸操作票二、变电运行停送电操作顺序图(一)出线停送电操作顺序图1.停电操作顺序图2.送电操作顺序图(二)双绕组变压器停止、加入运行操作顺序图1.双绕组变压器停止运行(冷备用)操作顺序图2．双绕组变压器加入运行操作顺序图三、变电运行倒闸操作执行标准（一）受理调度下达的操作指令（1）当班值班人员受令。
（2）开启录音机，使录音机处于录音状态。
（3）与调度值班员互通变电站名称、姓名。
（4）准备好《调度指令记录薄》，并记录以下内容：1）调度指令号，指令时间。
2）发令人姓名及受令人姓名。
3）操作任务。
4）操作指令项目。
（5）受令人复诵操作指令内容无误。
（6）检查录音效果并再听一遍。
（二）审核研究操作指令的可行性（1）值班负责人审核操作指令的可行性。
（2）检查模拟图版与当时系统运行方式。
（3）检查工作票所列的工作任务与操作指令中的内容是否一致。
（4）检查停电作业设备工作是否安全。
（5）检查调度值班员下达的操作时间是否合理。
（6）根据工作计划，确定接地线组数及安装地点。
（7）根据操作指令，制定所需操作票的份数，制定操作方案。
（8）对操作指令有疑问时，必须向调度询问清楚后，再决定是否执行，调度重复时，应执行。
（三）确定危险点，制定控制措施（1）大型复杂操作（110KV三绕组变压器停电、110KV双母线及母线连带线路停电、110KV多回路改方式等）应由值班负责人住址召开安全会议。
主要内容是对操作中的危险进行分析，根据查找的危险点，制定严密的控制措施并落实负责人，通报全值人员。
一般操作由值班长根据操作的环境来确定危险点，并制定控制措施。
（2）值班长明确操作人、监护人，大型复杂操作时应该设第二监护人。
（四）填写操作票（1）操作人与监护人依据操作指令、工作任务、系统运行方式、保护使用方式和现场实际情况，研究确定操作方案。
