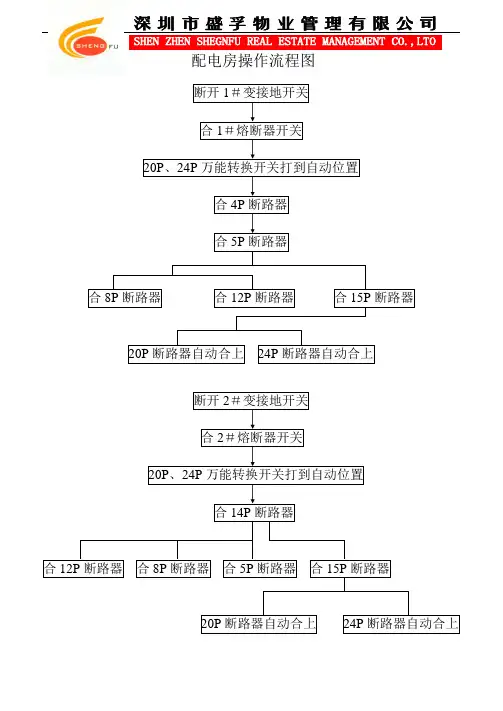

配电室停电道闸操作流程图

断开1＃变接地开关
合1＃熔断器开关
20P、24P万能转换开关打到自动位置
合4P断路器
合5P断路器
合8P断路器合12P断路器合15P断路器
20P断路器自动合上24P断路器自动合上
断开2＃变接地开关
合2＃熔断器开关
20P、24P万能转换开关打到自动位置
合14P断路器
合12P断路器合8P断路器合5P断路器合15P断路器
20P断路器自动合上24P断路器自动合上
断开3＃变接地开关
合3＃熔断器开关
20P、24P万能转换开关打到自动位置
合16P断路器
合15P断路器20P断路器自动合上24P断路器自动合上合5P断路器合8P断路器合12P断路器断开1＃变接地开关断开2＃变接地开关断开3＃变接地开关
合1＃熔断器开关合2＃熔断器开关合3＃熔断器开关
断开5P断路器20P、24P万能转换开关打到自动位置断开15P断路器合4P断路器合14P断路器合16P断路器合8P断路器合12P断路器20P断路自动合上
24P断路自动合上。

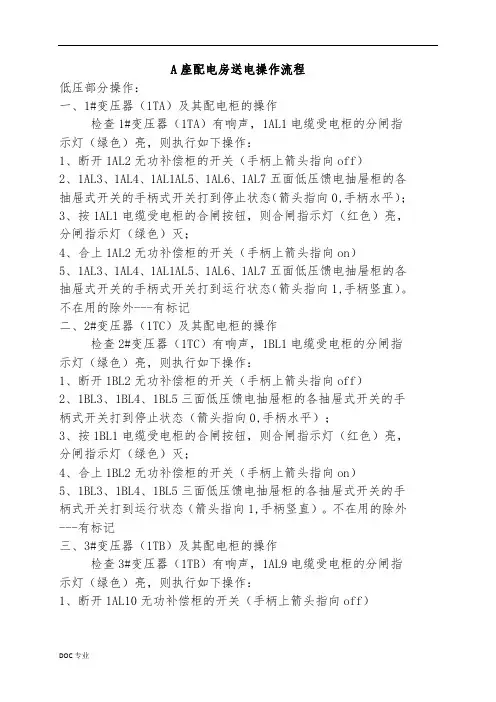

A座配电房送电操作流程低压部分操作：一、1#变压器（1TA）及其配电柜的操作检查1#变压器（1TA）有响声，1AL1电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作：1、断开1AL2无功补偿柜的开关（手柄上箭头指向off）2、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）；3、按1AL1电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭；4、合上1AL2无功补偿柜的开关（手柄上箭头指向on）5、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。

不在用的除外---有标记二、2#变压器（1TC）及其配电柜的操作检查2#变压器（1TC）有响声，1BL1电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作：1、断开1BL2无功补偿柜的开关（手柄上箭头指向off）2、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）；3、按1BL1电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭；4、合上1BL2无功补偿柜的开关（手柄上箭头指向on）5、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。

不在用的除外---有标记三、3#变压器（1TB）及其配电柜的操作检查3#变压器（1TB）有响声，1AL9电缆受电柜的分闸指示灯（绿色）亮，则执行如下操作：1、断开1AL10无功补偿柜的开关（手柄上箭头指向off）2、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到停止状态（箭头指向0,手柄水平）；3、按1AL9电缆受电柜的合闸按钮，则合闸指示灯（红色）亮，分闸指示灯（绿色）灭；4、合上1AL10无功补偿柜的开关（手柄上箭头指向on）5、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到运行状态（箭头指向1,手柄竖直）。

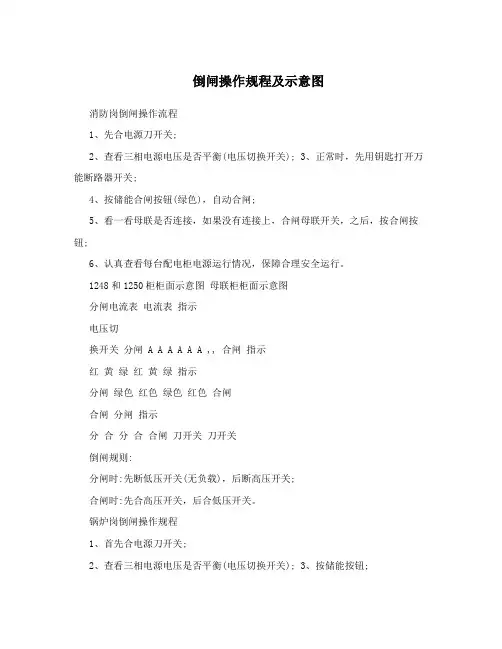

倒闸操作规程及示意图
消防岗倒闸操作流程
1、先合电源刀开关;
2、查看三相电源电压是否平衡(电压切换开关);
3、正常时，先用钥匙打开万能断路器开关;
4、按储能合闸按钮(绿色)，自动合闸;
5、看一看母联是否连接，如果没有连接上，合闸母联开关，之后，按合闸按钮;
6、认真查看每台配电柜电源运行情况，保障合理安全运行。

1248和1250柜柜面示意图母联柜柜面示意图
分闸电流表电流表指示
电压切
换开关分闸 A A A A A A ,, 合闸指示
红黄绿红黄绿指示
分闸绿色红色绿色红色合闸
合闸分闸指示
分合分合合闸刀开关刀开关
倒闸规则:
分闸时:先断低压开关(无负载)，后断高压开关;
合闸时:先合高压开关，后合低压开关。

锅炉岗倒闸操作规程
1、首先合电源刀开关;
2、查看三相电源电压是否平衡(电压切换开关);
3、按储能按钮;
4、储能完成后,再按断路器起动按钮(绿色);
5、断路器开关合严后,查看每台配电柜指示灯是否正常;
6、查看母联是否连接,如果没有连接上,合母联刀开关;
7、查看每台配电柜运行情况,保证合理安全运行。

1352和1348柜柜面示意图母联柜柜面示意图
电流表电流表
电源电压切指示换开关 A A A A A A 电源指示红绿 V, 绿红
储能分闸绿红按钮合闸按钮红绿
分合分合合闸
刀开关分闸
按钮
刀开关
倒闸规则:
分闸时:先断低压开关(无负载)，后断高压开关;
合闸时:先合高压开关，后合低压开关。

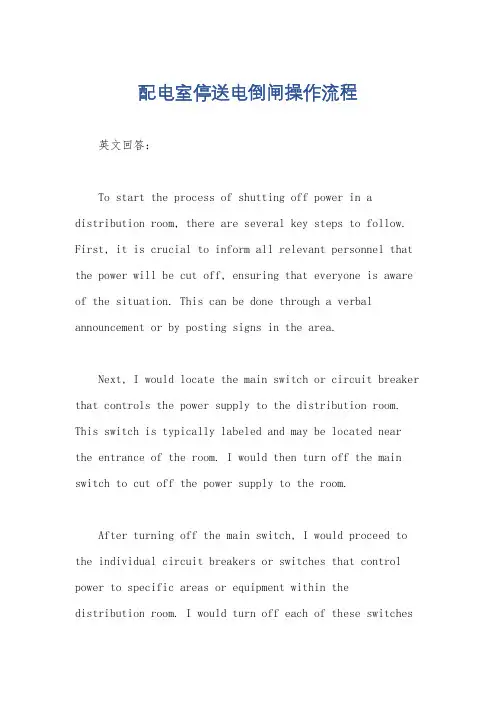

配电室停送电倒闸操作流程英文回答：To start the process of shutting off power in a distribution room, there are several key steps to follow. First, it is crucial to inform all relevant personnel that the power will be cut off, ensuring that everyone is aware of the situation. This can be done through a verbal announcement or by posting signs in the area.Next, I would locate the main switch or circuit breaker that controls the power supply to the distribution room. This switch is typically labeled and may be located near the entrance of the room. I would then turn off the main switch to cut off the power supply to the room.After turning off the main switch, I would proceed to the individual circuit breakers or switches that control power to specific areas or equipment within thedistribution room. I would turn off each of these switchesto ensure that all power sources are disconnected.Once all switches have been turned off, I wouldvisually inspect the room to confirm that all equipment is powered down. This includes checking that lights are off, machinery is not running, and any other indicators of power usage are inactive.Finally, I would lock the main switch or circuit breaker to prevent unauthorized personnel from turning the power back on. This is an important safety measure to ensure that no one inadvertently restores power while work is being done in the distribution room.中文回答：要开始关闭配电室的电源，有几个关键步骤需要遵循。

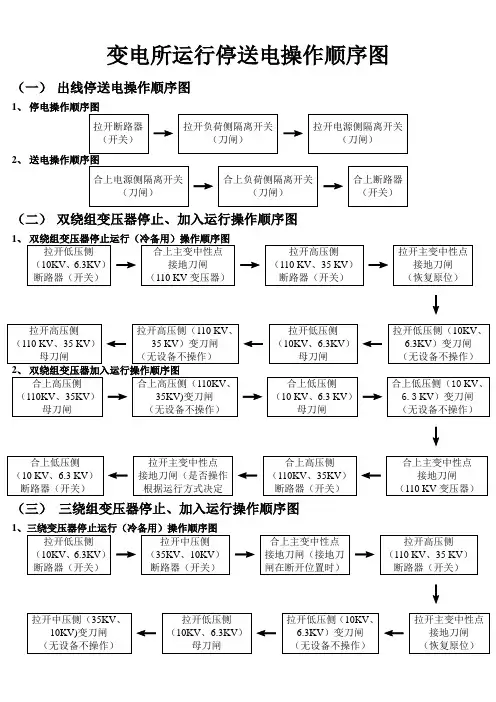

变电所运行停送电操作顺序图
（一） 出线停送电操作顺序图
1、
→→
2
、
→
→（二） 双绕组变压器停止、加入运行操作顺序图
1
→
→
→
↓
←
←←
→
→
→
↓
←←
←
（三） 三绕组变压器停止、加入运行操作顺序图
1
→→
→
↓
←←
←
↓
2
→
→→
↓
←←←
↓
为什么110kV及以上变压器在停电及送电前必须将中性点接地?
答：我国的110KV电网一般采用中性点直接接地系统。

在运行中，为了满足继电保护装置灵敏度配合的要求，有些变压器的中性点不接地运行。

但因为断路器的非同期操作引起的过电压会危及这些变压器的绝缘，所以要求在切、合110KV及以上空载变压器时，将变压器的中性点直接接地。

中性点接地可将此电压释放。

编订：__________________审核：__________________单位：__________________10kV的倒闸操作以及停送电顺序Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-3303-21 10kV的倒闸操作以及停送电顺序使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

倒闸操作，是变配电运行中的必备基础知识，也是每一个电力技术人员都需要了解的，关于倒闸操作，并不是简单的停电，送电就完了，是需要很完善的倒闸操作流程的。

包括：实际操作人，倒闸操作票，停送电的顺序等等，在实际的倒闸操作中，不允许违规作业，否则可能会导致很严重的后果。

10kV线路及开关检修倒闸操作1、线路停电操作,必须先拉开开关,再拉开刀闸(拉出小车),送电的顺序与此相反,不得带负荷拉、合刀闸。

开关在合闸状态时,带负荷拉L1线路侧刀闸造成线路短路事故,L1线路保护动作切除故障。

开关在合闸状态时,带负荷拉L1母线侧刀闸造成母线短路事故,上一级保护动作跳闸,母线停电,该母线所带负荷全部停电。

2、线路送电,操作开关、刀闸前,必须先投入操作电源和保护装置。

线路送电时,先投入操作电源和保护,液压机构投入油泵电机电源且压力升至正常值,小车开关在推至运行位置前要插上二次插头。

如果送电线路存在故障,保护动作切除故障,若未投入操作电源和保护,只能由上一级的保护动作切除故障,致使母线停电,所带负荷全部被迫停电。
