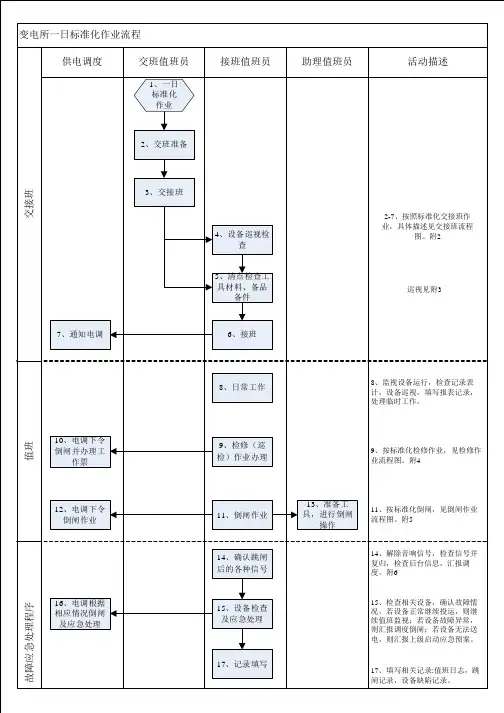

变电所流程图

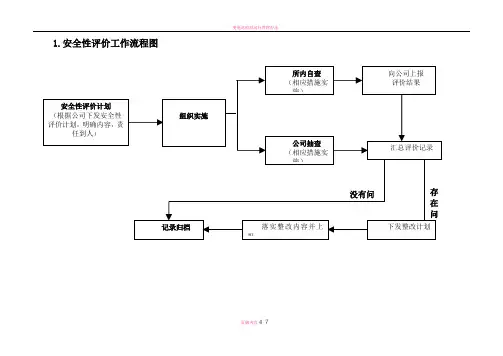

1.安全性评价工作流程图４７2.“工作票”管理工作流程图４７3.操作票工作流程图４７4.安全工作（制度）实施流程图４７5.周安全活动流程图４７6.安全生产例会流程图４７7.安全监督检查工作流程图４７9.两措运行管理工作流程图４７10.交通安全管理工作流程图４７11.防火安全管理工作流程图４７12.事故调查、分析工作流程图４７13.安全工器具管理流程图４７14.双电源、自备电源管理工作流程图双电源：４７15.漏电保护器管理工作流程图４７16.设备巡视管理流程图４７17.春秋查管理工作流程图４７18.设备检修工作流程图４７19.预防性试验管理工作流程图４７20.设备资料（台帐）管理工作流程图４７21.设备评定级管理工作流程图４７22.缺陷管理工作流程图４７23.备品备件管理工作流程图４７24.技改工程管理工作流程图４７25.高压业扩工程管理工作流程图４７26.低压新装工作流程图４７４７28.４７29.欠费催收、停电、复电工作流程图４７30.电能表计管理工作流程图（客户资产）４７31.电能表计管理工作流程图（公司资产）４７32.用电检查工作流程４７33.电压无功管理工作流程图４７34.电压检测点管理流程图４７35.供电可靠性目标管理工作流程图４７36.计划停电管理工作流程图４７37.临时停电工作流程图４７38.事故停电管理工作流程图４７39.线损管理工作流程图４７40.优质服务工作流程图４７41.电力紧急服务工作流程图４７42.经济活动分析会流程图４７43.培训管理工作流程图４７44.仓储管理工作流程图４７45.QC 小组活动流程图４７46.考核管理工作流程图４７。

变压器、箱式变电所安装作业工艺流程1 适用围适用于一般工业与民用建筑电气安装工程10kV及以下中小型室变压器及箱变式变电所的安装。

2 施工准备2．1技术准备2．1．1熟悉图纸资料，弄清设计图的设计容，注意图纸和产品技术资料提出的具体施工要求。

2．1．2考虑与主体工程和其他工程的配合问题，确定施工方法。

2．1．3技术交底。

施工前要认真听取工程技术人员的技术交底，弄清技术要求，技术标准和施工方法。

2．1．4必须熟悉有关电力工程的技术规。

2．2设备及材料要求2．2．1变压器应装有铭牌。

铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流，阻抗电压及接线组别等技术数据。

2．2．2变压器的容量、规格及型号必须符合设计要求。

附件、备件齐全，并有出厂合格证及技术文件。

2．2．3干变式变压器的局放试验PC值及噪声测试器dB(A)值应符合设计及标准要求。

2．2．4带有防护罩的干变式变压器，防护罩与变压器的距离应符合标准的规定。

2．2．5查验箱式变电所合格证和随带技术文件，箱式变电所应有出厂试验记录。

2．2．6外观检查。

有铭牌，箱门侧应有主回路线路图、控制线路图、操作程序和使用说明，以及附件齐全，绝缘件无损伤、裂纹，箱接线无脱落脱焊，箱体完好无损，表面涂膜应完整。

2．2．7安装时所选用的型钢和紧固件、导线的型号和规格应符合设计要求，其性能应符合相关性技术标准的规定。

紧固件应是镀锌制品标准件。

2．2．8型钢：各种各样规格型钢应符合设计要求，并无明显锈蚀；螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

2．2．9其他材料：蛇皮管、耐油塑料管、电焊条、防锈漆、调合漆及变压器油，均应符合设计要求，并有新产品合格证。

3 施工工艺3．1变压器3．1．1工艺流程。

3．1．2操作工艺（1）设备点件检查1）设备点件检查应由安装单位、供货单位会同建设单位代表共同进行，并做好记录。

2）按照设备清单、施工图纸设备技术文件核对变压器本体及附件设备的规格型号是否符合设计图纸要求，是否齐全，有无丢失及损坏。

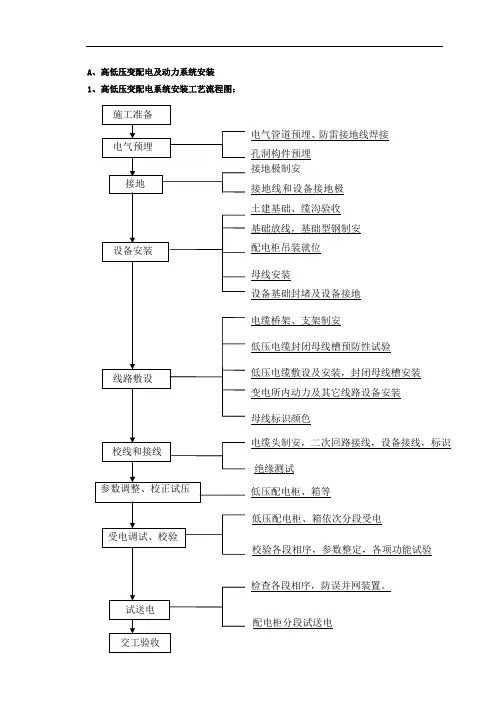

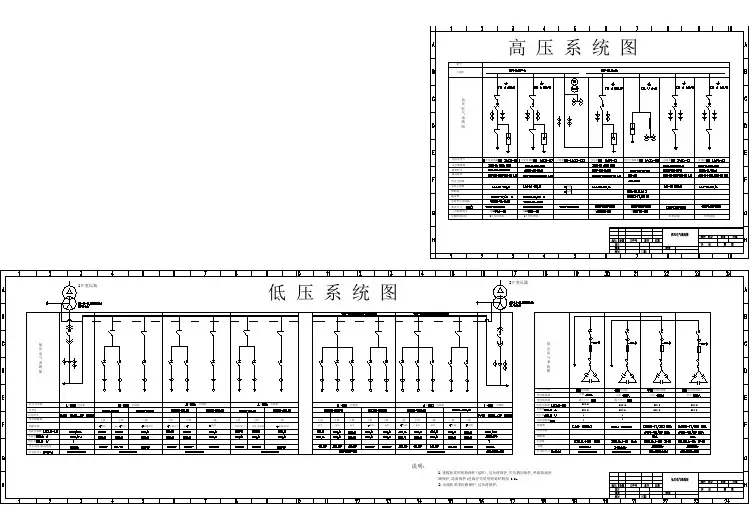

A、高低压变配电及动力系统安装1、高低压变配电系统安装工艺流程图：2、成套配电柜（盘）及动力开关柜安装高低压配电柜是电力线路的馈电及保护装置，在整个项目供电中占有很重要的位置，是关键设备。

严格执行《电气装置安装工程盘柜及二次回路结线施工及验收规范》（GB50171-92）；做到安全可靠、经济合理、技术先进、整齐美观。

2.1施工程序2.2高低压配电柜运抵施工现场后，由起重吊装班配合用吊车吊到配电室门口平台上，用厚壁钢管将柜滚进屋内，过程中注意要小心轻放。

2.3设备开箱检查：设备和器材到达施工现场后应存放在室内或能避雨、风、沙的干燥场所，安装前应会同建设单位或监理共同进行开箱检查，并做好设备开箱记录。

2.4在搬运过程中要固定牢靠，防止碰撞，避免元件、仪表及油漆的损坏。

2.5柜（箱）要安装在基础型钢上时，型钢可根据此电柜的尺寸大小和重量，选用槽钢或角钢制作，制作时应将型钢矫正矫直，接图纸要求预制加工好后，要按施工图纸所标位置配合土建工程预埋，注意基础型钢顶部宜高出室内抹平地面10mm，但手车式成套柜应与抹平地面相平或按产品要求执行。

基础型钢要求预留铁件焊接牢固，并要用水准仪或水平尺找平、找正。

其安装允许偏差如下：基础型钢安装完毕应用40×4扁钢在基础型钢的两端分别与接地网进行焊接，焊接面为扁钢宽度的两倍，焊接要牢固，确保基础型钢有良好的接地。

2.6柜（箱）定位安装：柜（箱）应接施工图的布置，接顺序将柜放在基础型钢上，按柜（箱）安装允许偏差的要求，逐台将柜找正、找平，找正时可用0.5mm 铁片进行调整，但每处垫片最多不能超过三片，然后接柜固定螺孔尺寸，在基础型钢上用手电钻钻孔，用镀锌螺栓固定。

柜（箱）安装允许偏差：柜（箱）接地应牢固良好，每台柜（箱）单独与基础型钢，做接地连接，每台柜（箱）从后面左下部的基础型钢焊上鼻子，用Φ6mm2铜线与柜上的接地端子连接牢固。

2.7柜（箱）内二次回路结线和电缆连接：柜（箱）内二次回路结线制造时大部分已完成，只有少量的联锁信号线等需要结线，注意二次回路接地应设置专用接地螺栓；引入柜（箱）内的电缆应排列整齐，编号清晰，避免交叉，并要固定牢固，不使端子排受力；铠装电缆在进入柜（盘）后，应将钢带切断，钢带端部应扎紧，并将钢带接地。

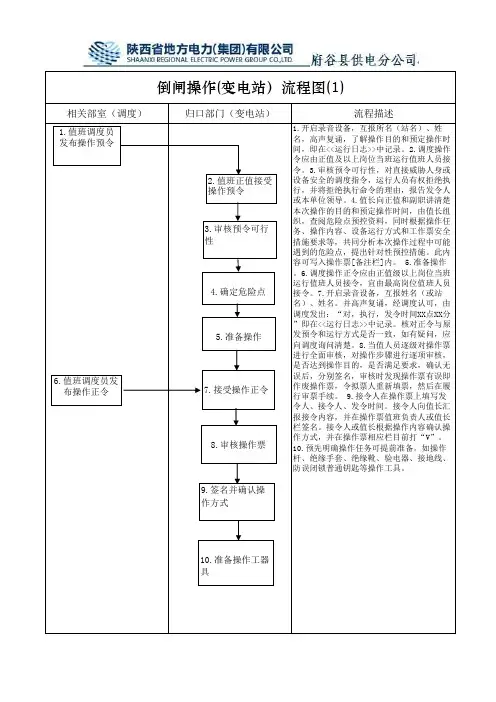

变电运行倒闸操作流程图一、变电运行倒闸操作流程图(一)大型复杂倒闸操作流程图(二)一般倒闸操作流程图变电站(发电厂)倒闸操作票二、变电运行停送电操作顺序图(一)出线停送电操作顺序图1.停电操作顺序图2.送电操作顺序图(二)双绕组变压器停止、加入运行操作顺序图1.双绕组变压器停止运行(冷备用)操作顺序图2．双绕组变压器加入运行操作顺序图三、变电运行倒闸操作执行标准（一）受理调度下达的操作指令（1）当班值班人员受令。

（2）开启录音机，使录音机处于录音状态。

（3）与调度值班员互通变电站名称、姓名。

（4）准备好《调度指令记录薄》，并记录以下内容：1）调度指令号，指令时间。

2）发令人姓名及受令人姓名。

3）操作任务。

4）操作指令项目。

（5）受令人复诵操作指令内容无误。

（6）检查录音效果并再听一遍。

（二）审核研究操作指令的可行性（1）值班负责人审核操作指令的可行性。

（2）检查模拟图版与当时系统运行方式。

（3）检查工作票所列的工作任务与操作指令中的内容是否一致。

（4）检查停电作业设备工作是否安全。

（5）检查调度值班员下达的操作时间是否合理。

（6）根据工作计划，确定接地线组数及安装地点。

（7）根据操作指令，制定所需操作票的份数，制定操作方案。

（8）对操作指令有疑问时，必须向调度询问清楚后，再决定是否执行，调度重复时，应执行。

（三）确定危险点，制定控制措施（1）大型复杂操作（110KV三绕组变压器停电、110KV双母线及母线连带线路停电、110KV多回路改方式等）应由值班负责人住址召开安全会议。

主要内容是对操作中的危险进行分析，根据查找的危险点，制定严密的控制措施并落实负责人，通报全值人员。

一般操作由值班长根据操作的环境来确定危险点，并制定控制措施。

（2）值班长明确操作人、监护人，大型复杂操作时应该设第二监护人。

（四）填写操作票（1）操作人与监护人依据操作指令、工作任务、系统运行方式、保护使用方式和现场实际情况，研究确定操作方案。

保护装置异常（无论单套配置、双套配置、保测一体，但不含主变非电量）调度许可同意（不需将保护改信号）运维人员投入保护装置检修状态硬压板运维人员拉合保护装置电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下保护装置检修状态硬压板上报缺陷处理向调度告知已经恢复正常运行状态结束主变非电量保护（一般非电量保护与本体智能终端放在一个装置）异常调度发令将主变非电量保护改为信号运维人员投入非电量保护装置检修状态硬压板运维人员拉合非电量保护装置电源空开重启一次智能变电站保护及智能装置重启流程图重启后是否正常否上报缺陷处理是运维人员退出非电量保护检修状态硬压板调度发令恢复跳闸状态（测量跳闸出口压板无电压）结束智能终端（含主变本体智能终端）异常调度许可同意（不需改变保护状态）运维人员退出所有跳合闸出口硬压板、测控出口硬压板运维人员放上智能终端检修状态硬压板运维人员拉合智能终端装置电源空开重启（注意不要拉合非电量保护电源空开）重启后装置是否正常否维持重启时刻状态，调度发令调整相应设备状态是运维人员取下智能终端检修状态硬压板上报缺陷处理运维人员测量所有跳合闸出口硬压板、测控出口硬压板确无电压并放上向调度告知已经恢复正常运行状态结束合并单元装置异常是否母线合并单元是调度许可同意（不需改变保护状态）否运维人员投入合并单元检修状态硬压板运维人员拉合合并单元电源空开，并等待5秒后重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合并单元检修状态硬压板上报缺陷处理向调度告知已经恢复正常运行状态结束是否双套合并单元否调度许可同意（不需改变保护状态）是运维人员投入合并单元检修状态硬压板运维人员拉合合并单元电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合并单元检修状态硬压板上报缺陷处理向调度告知已经恢复正常运行状态结束运维人员提出申请，调度发令将异常合并单元对应的间隔保护（包括本侧纵联保护，对侧可不调整，省调有要求的按省调指令执行）改为信号，母差保护仍投跳闸运维人员投入合并单元检修状态硬压板运维人员拉合合并单元电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护，需将纵联保护改信号处理的，再将对侧纵联保护改信号）状态是运维人员取下合并单元检修状态硬压板上报缺陷处理调度发令将异常合并单元对应的间隔保护（包括本侧纵联保护）改为跳闸结束合智一体装置异常是否母线合并单元是调度许可同意（不需改变保护状态）否运维人员退出合智一体装置所有跳合闸出口硬压板、测控出口硬压板运维人员投入合智一体装置检修状态硬压板运维人员拉合合智一体装置电源空开，并等待5秒后重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合智一体装置检修状态硬压板上报缺陷处理运维人员测量合智一体装置所有跳合闸出口硬压板、测控出口硬压板确无电压并放上向调度告知已经恢复正常运行状态结束该间隔是否双套合并单元否调度许可同意（不需改变保护状态）是运维人员退出合智一体装置所有跳合闸出口硬压板、测控出口硬压板运维人员投入合智一体装置检修状态硬压板运维人员拉合合智一体装置电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合智一体装置检修状态硬压板上报缺陷处理运维人员测量合智一体装置所有跳合闸出口硬压板、测控出口硬压板确无电压并放上向调度告知已经恢复正常运行状态结束运维人员提出申请，调度发令将异常合智一体装置对应的间隔保护（包括本侧纵联保护，对侧可不调整，省调要求的按省调指令执行）改为信号，母差保护仍投跳闸运维人员退出异常合智一体装置所有跳合闸出口硬压板、测控出口硬压板运维人员投入合智一体装置检修状态硬压板运维人员拉合合智一体装置电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护，需将纵联保护改信号处理的，再将对侧纵联保护改信号）状态是运维人员取下合智一体装置检修状态硬压上报缺陷处理板调度发令将异常合智一体装置对应的间隔保护（包括本侧纵联保护）改为跳闸运维人员测量异常合智一体装置所有跳合闸出口硬压板、测控出口硬压板确无电压并放上结束过程层交换机异常调度许可同意（不需改变保护状态）运维人员拉合交换机装置电源空开重启重启后装置是否正常否上报缺陷处理 是向调度告知已经恢复正常运行状态结束。
