电气实用标准化流程作业

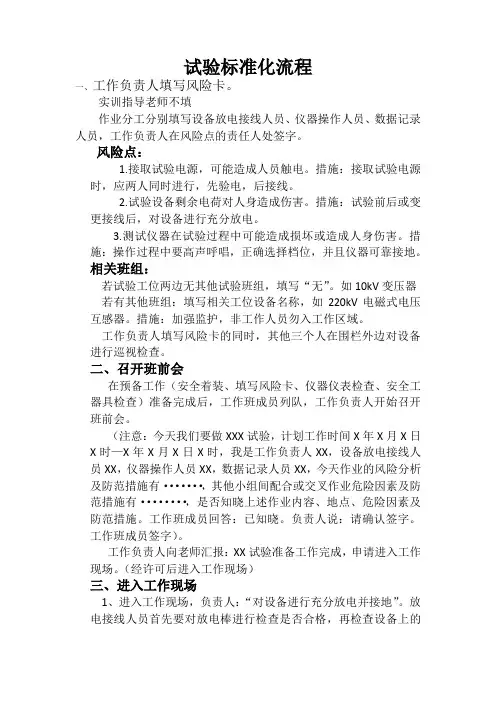

试验标准化流程一、工作负责人填写风险卡。

实训指导老师不填作业分工分别填写设备放电接线人员、仪器操作人员、数据记录人员，工作负责人在风险点的责任人处签字。

风险点：1.接取试验电源，可能造成人员触电。

措施：接取试验电源时，应两人同时进行，先验电，后接线。

2.试验设备剩余电荷对人身造成伤害。

措施：试验前后或变更接线后，对设备进行充分放电。

3.测试仪器在试验过程中可能造成损坏或造成人身伤害。

措施：操作过程中要高声呼唱，正确选择档位，并且仪器可靠接地。

相关班组：若试验工位两边无其他试验班组，填写“无”。

如10kV变压器若有其他班组：填写相关工位设备名称，如220kV电磁式电压互感器。

措施：加强监护，非工作人员勿入工作区域。

工作负责人填写风险卡的同时，其他三个人在围栏外边对设备进行巡视检查。

二、召开班前会在预备工作（安全着装、填写风险卡、仪器仪表检查、安全工器具检查）准备完成后，工作班成员列队，工作负责人开始召开班前会。

（注意：今天我们要做XXX试验，计划工作时间X年X月X日X时—X年X月X日X时，我是工作负责人XX，设备放电接线人员XX，仪器操作人员XX，数据记录人员XX，今天作业的风险分析及防范措施有·······，其他小组间配合或交叉作业危险因素及防范措施有········，是否知晓上述作业内容、地点、危险因素及防范措施。

工作班成员回答：已知晓。

负责人说：请确认签字。

工作班成员签字）。

工作负责人向老师汇报：XX试验准备工作完成，申请进入工作现场。

（经许可后进入工作现场）三、进入工作现场1、进入工作现场，负责人：“对设备进行充分放电并接地”。

放电接线人员首先要对放电棒进行检查是否合格，再检查设备上的接地线是否可靠接地，没有问题后，才开始接放电棒的接地端，对设备充分放电并接地。

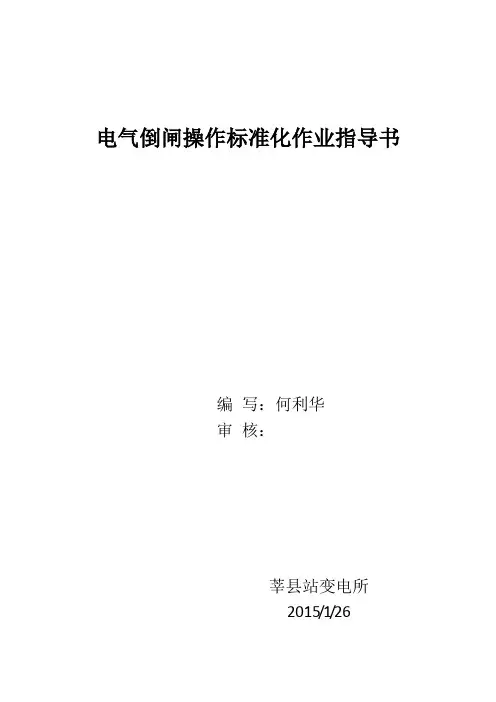

电气倒闸操作标准化作业指导书
编写：何利华
审核：
莘县站变电所
2015/1/26
莘县站电气设备标准化作业流程图倒闸操作标准化作业流程图
莘县站电气倒闸操作标准化指导书
一、高压供电情况
目前莘县站电力线路1。

471公里（其中架空线1。

051公里,埋地电缆0.42公里)。

运行方式为莘—泵35KV 311＃线单母线供电,全文电机起停作业流程以莘县站1＃电机为例.
二、标准化流程作业
1、1#输油泵电机605开关由运行转为冷备用
2、1#输油泵电机605开关由冷备用转为运行
3、1＃输油泵电机605开关由运行转为检修
4、1＃输油泵电机605开关由检修转为运行
5、主变由运行转为冷备用，站变由运行转为冷备用
6、站变由冷备用转为运行,主变由冷备用转为运行
7、主变由运行转为检修
8、主变由检修转为运行
9、站变由运行转为检修
10、站变由检修转为运行
11、35KVPT由检修转为运行
12、35KVPT由检修转为运行
13、莘泵311#线35KV外电线路停电
14、莘泵311#线35KV外电线路送电
注意事项说明：
1、停电拉闸操作必须按照“开关-负荷侧刀闸—电源侧刀闸”的顺序依次进行,送电合闸操作顺序与上述顺序相反.
2、主变停电操作时，应“先断开负荷侧开关，后断开电源侧开关”，送电操作顺序与上述顺序相反。

电气试验标准化作业指导书一、引言电气试验是电气工程中至关重要的一环，通过对电气设备进行试验和检测，可以确保其性能和安全性达到既定标准。

为了保证试验工作的规范化和统一化，制定一本电气试验标准化作业指导书是必要的。

本指导书旨在提供一套规范化的操作步骤和标准要求，以帮助电气试验人员有效地进行试验工作。

二、适用范围本指导书适用于各类电气设备的试验工作，包括但不限于发电机、变压器、开关设备等。

三、试验前准备3.1 设备检查在进行电气试验前，必须对相关设备进行检查，确保其工作状态良好、无故障。

具体步骤如下：1.检查设备的外观是否完好，确定无缺损或损坏。

2.检查设备的电源线和电缆是否没有明显的磨损或老化迹象。

3.检查设备的接线端子是否牢固，无松动现象。

4.检查设备的内部零部件是否正常，如有可见故障，应及时修复或更换。

3.2 试验环境准备为了保证试验的准确性和安全性，必须在适当的环境条件下进行试验。

以下是试验环境准备的注意事项：1.确保试验场所通风良好，避免有毒气体或有害气体的积聚。

2.要求试验场所干燥，避免有水或潮湿环境。

3.保持试验场所的温度稳定，避免出现温度过高或过低的情况。

四、试验步骤4.1 装置准备在进行试验之前，必须对试验装置进行准备和调整，确保其能够正常工作。

以下是试验装置准备的步骤：1.检查试验装置的接线端子是否正确连接，确保无接线错误。

2.对试验装置的参数进行合理的调整，如电流、电压等。

3.检查试验装置的仪表是否校准准确，可使用标准电源进行校验。

4.2 试验操作进行试验操作时，必须按照正确的步骤进行，确保试验结果准确可靠。

以下是试验操作的步骤：1.打开试验装置的电源开关，确保电源正常打开。

2.设置试验装置的参数，如电流、电压等，根据试验要求进行调整。

3.对待试验设备进行逐项操作，记录数据和观察试验现象。

4.根据试验要求，进行不同的试验项目，如电流冲击试验、绝缘电阻试验等。

5.在试验过程中，对试验装置和被试验设备进行实时监测，确保试验操作的安全性。

电气作业人员安全标准化操作规程1:作业前按规定正确佩戴劳保护品，严禁穿带钉鞋作业。

2:电气作业人员应熟知电工基本知识、电气设备性能和触电急救方法。

3作业前检查准备。

3.1检查所用工具、绝缘护品有无缺陷，绝缘是否良好。

3.2办好工作票，检查线路、设备是否断电，确认无误无方可操作。

3.3落实好安全技术措施。

4：倒闸操作。

4.1严格执行一人操作，一人监护制度。

4.2送电时须先送刀闸，后送油开关。

停电时现停油开关，后停刀闸。

4.3停电检修要严格执行停电、验电、挂短路接地线、挂停电工作牌等程序。

4.4恢复送电时；要先摘停电牌、撤接地线，复查无误后方可送电。

4.5开关操作后，应检查各指示灯、机械装置及表针示是否正常，确认开关分（合）后，方可离开。

4.6合闸时必须迅速果断，不得有冲击或停顿，即使合错产生电弧也不得再将刀闸拉开。

4.7严禁带负荷拉合刀闸。

5:检修作业5.1检修电气设备，须先切断设备所有电源。

停电时应先停分开关，后拉总开关，送电时相反。

严禁约时停、送电。

5.2检修作业前，必须用电压等级一致且合格的验电器在设备进线端两侧各项分别验电，确认无电后将导体接地方准作业。

在未接地的设备上作业时，应视为带电作业，并做好相应技术措施。

5.3：700V以上电气设备检修时，将导体完全放电。

5.4装设接地线，须先接接地端后接导体端，拆除地线顺序相反。

5.5检修作业前，还要将设备的闭锁装置锁好，保留明显断开点，并悬挂“禁止合闸、有人工作”标志或设遮栏，必要时应设专人监护。

5.6检修双回路供电线路、设备或一条线路多组人员检修时，必须办理工作票，落实保安措施。

5.7检修高压电气设备、开关和移动、安装变压器等，必须办理停电工作票，且要停下油开关和刀闸，挂好??地线。

5.8检修低压总开关、高压隔离开关负荷侧，必须停下高压电源开关，在停电的开关把手上悬挂标志牌。

5.9检修作业必须停下相应总电源开关，并挂好“有人工作，严禁送电”标志牌，低压线路、设备检修时，除采取停电、上锁挂牌等措施，还须取下电容保险，严防它人强行送电。

电气试验标准化作业指导书2015年11月11日目录避雷器电气试验标准化作业指导书 (2)变压器及电抗器电气试验标准化作业指导书 (8)电缆电气试验标准化作业指导书 (34)电容器电气试验标准化作业指导书 (43)互感器电气试验标准化作业指导书 (49)接地装置电气试验标准化作业指导书 (61)绝缘油和六氟化硫气体试验作业指导书 (66)开关设备电气试验标准化作业指导书 (77)母线电气试验标准化作业指导书 (84)套管电气试验标准化作业指导书 (89)发电机电气试验标准化作业指导书 (95)避雷器电气试验标准化作业指导书一、适用范围本作业指导书适用于避雷器交接或预试工作。

二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》《国家电网公司电力安全工作规程》（发电厂和变电所电气部分）《电气设备试验规程》三、试验设备、仪器及有关专用工具2. 预防性试验所需仪器及设备材料：1. 必须严格执行DL409-1991《国家电网公司电力安全工作规程》及公司相关安全规定。

2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。

五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。

1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。

1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。

1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。

放电时应用绝缘棒等工具进行，不得用手碰触放电导线。

图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。

1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。

电气试验标准化作业电气试验是指对电气设备、电气元件或电气系统进行的各种试验。

电气试验的标准化作业对于保障电气设备的安全性、可靠性和稳定性具有重要意义。

本文将从电气试验标准化的概念、意义、内容和实施方法等方面进行探讨。

一、概念。

电气试验标准化是指按照国家标准或行业标准对电气设备进行规范的试验作业。

其目的在于验证电气设备的性能和特性，确保其符合相关的安全、环保、能效等要求。

电气试验标准化作业是电气设备生产、运行和维护过程中的重要环节，对于保障电气设备的正常运行具有重要意义。

二、意义。

1. 保障电气设备的安全性。

通过电气试验标准化作业，可以及时发现电气设备存在的安全隐患，保障人身和财产的安全。

2. 提高电气设备的可靠性。

通过对电气设备进行标准化的试验，可以验证其性能和可靠性，减少因设备故障而造成的生产停工和损失。

3. 促进电气设备的技术进步。

电气试验标准化作业可以推动电气设备的技术创新和提升，促进电气设备行业的发展。

三、内容。

电气试验标准化作业的内容主要包括以下几个方面：1. 电气设备的性能试验。

包括电气设备的电气特性、机械特性、环境适应能力等试验。

2. 电气设备的安全试验。

主要包括绝缘电阻、介电强度、漏电流等安全性能的试验。

3. 电气设备的环保试验。

包括电气设备在工作过程中对环境的影响、废弃电气设备的处理等试验。

4. 电气设备的能效试验。

主要包括电气设备的能耗、效率等能效特性的试验。

四、实施方法。

1. 制定标准化作业流程。

根据电气设备的不同类型和用途，制定相应的标准化作业流程，明确每个环节的操作方法和要求。

2. 使用标准化试验设备。

选用符合国家标准或行业标准要求的试验设备，确保试验结果的准确性和可靠性。

3. 进行标准化试验操作。

按照标准化作业流程，进行电气设备的性能、安全、环保和能效试验操作，严格按照标准进行数据采集和记录。

4. 分析试验结果。

对试验得到的数据进行分析，评估电气设备的性能和特性是否符合标准要求，及时发现问题并进行改进。
