变电站各种工作流程图

目录前言一、各设计阶段的工作流程说明（一）可行性研究阶段1 电气一次主设人在可行性研究阶段应进行的工作和设计流程2 电气二次主设人在可行性研究阶段应进行的工作和设计流程（二）初步设计1 电气一次专业主设人在初步设计阶段应进行的工作和设计流程2 电气二次专业主设人在初步设计阶段应进行的工作和设计流程3 设计人在初步设计阶段应进行的工作和设计流程（三）施工图设计1 电气一次专业主设人在施工图设计阶段应进行的工作和设计流程2 电气二次专业主设人在施工图设计阶段应进行的工作和设计流程3 设计人在施工图设计阶段应进行的工作和设计流程（不分专业）4 校核人在施工图设计阶段应进行的工作和设计流程（不分专业）二、设计组织机构图1变电站设计组织机构2 变电电气室设计组织机构三、设计流程图1变电工程设计过程流程图2变电电气设计工作流程图3可行性研究流程图4初步设计流程图1）初步设计变电电气一次主要程序图2）初步设计变电电气二次主要程序图5施工图流程图6主设人工作流程图7设计人工作流程图8校核人工作流程图9设计验证校审程序10图纸会签程序1）初步设计阶段图纸会签2）施工图阶段图纸会签附件：1 主要规程规范2 国家电网公司有关文件3 图纸会签项目一、各设计阶段的工作流程说明（一）可行性研究阶段可行性研究阶段工作的重点是变电站站址选择和投资估算。

一切工作都要围绕它来进行。

在国家电网公司《可行性研究内容深度规定（试行）》中规定，要求进行工程设想。

1 电气一次主设人在可行性研究阶段应进行的工作和设计流程（1）设计准备1）参加项目经理召开工程启动会，接受工程选址设计任务、明确工程设计进度（包括内部接口资料内容进度和设计成品交付时间）、掌握可研设计计划的内容和要求。

2）接收系统资料，掌握变电站可研设计规模、变压器容量台数、近远期各级电压出线回路数及出线方向、无功补偿的配置等，要了解对端变电站的地理位置，为主接线设计和电气总平面设计进行准备。

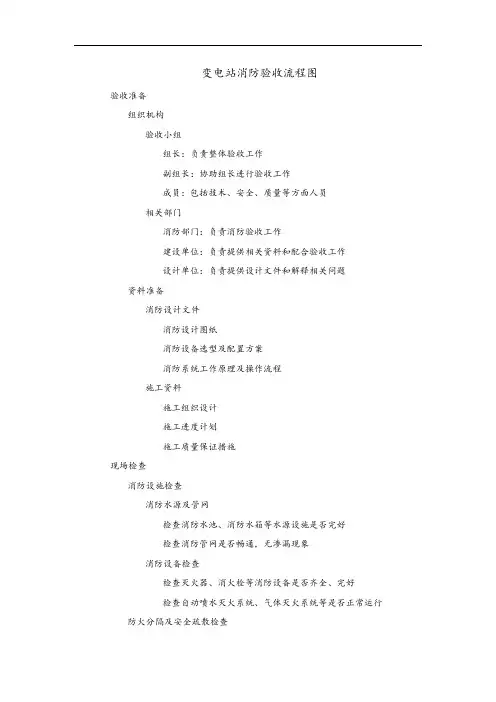

变电站消防验收流程图验收准备组织机构验收小组组长：负责整体验收工作副组长：协助组长进行验收工作成员：包括技术、安全、质量等方面人员相关部门消防部门：负责消防验收工作建设单位：负责提供相关资料和配合验收工作设计单位：负责提供设计文件和解释相关问题资料准备消防设计文件消防设计图纸消防设备选型及配置方案消防系统工作原理及操作流程施工资料施工组织设计施工进度计划施工质量保证措施现场检查消防设施检查消防水源及管网检查消防水池、消防水箱等水源设施是否完好检查消防管网是否畅通，无渗漏现象消防设备检查检查灭火器、消火栓等消防设备是否齐全、完好检查自动喷水灭火系统、气体灭火系统等是否正常运行防火分隔及安全疏散检查防火分隔设施检查防火墙、防火门等防火分隔设施是否完好检查防火卷帘、防火玻璃等是否满足规范要求安全疏散设施检查疏散通道、疏散楼梯等是否畅通无阻检查疏散指示标志、应急照明等是否完好有效验收测试消防系统联动测试火灾自动报警系统测试测试火灾探测器、手动报警按钮等是否灵敏可靠测试报警控制器、消防电话等是否正常运行消防联动控制系统测试测试消防泵、喷淋泵等消防设备是否能自动启动测试排烟风机、防火卷帘等是否能自动关闭验收总结验收结论合格消防设施、设备齐全完好，满足规范要求防火分隔及安全疏散设施符合要求消防系统联动测试正常，无故障现象不合格存在消防设施、设备缺失或损坏现象防火分隔及安全疏散设施不符合要求消防系统联动测试存在故障或异常现象整改措施针对不合格项进行整改对缺失或损坏的消防设施、设备进行补充或更换对不符合要求的防火分隔及安全疏散设施进行改造或加固对存在故障或异常现象的消防系统进行维修或调试加强日常管理和维护建立健全消防管理制度和操作规程定期对消防设施、设备进行检查和维护保养加强员工消防安全培训和演练，提高应急处置能力。

变电运行倒闸操作作业流程图一、变电运行倒闸操作流程图(一)大型复杂倒闸操作流程图申请预令在操作前一天向值班调度员申请操作预令当值值班人员受理操作预令1.记录2.复诵预令目的:防止误受指令审核操作预令的可行性1.符合系统运行方式条件2.满足工作票和现场的条件3.停、送电操作时间是否满足目的:保证电网安全运行确定危险点、制定控制措施1.召开安全会议,研究危险点预控工作,确定危险点和制定控制措施2.值班长明确操作人、监护人、第二监护人目的:防止人身事故和误操作准备操作票操作人根据典型操作票准备操作票目的:规范操作票正式下达操作指令操作当日,调度值班员正式下达操作指令审核操作票1.根据调度正式指令,操作人、监护人、值班负责人根据典型操作票审核已经准备的操作票正确无误2.操作票由操作人、监护人、值班负责人审核后分别签名目的规范操作票模拟预演1.保护连接片在保护屏上演习2.演习前要核对系统、演习后也要核对系统3.每预演完一项,监护人在模拟预演栏内打“√”目的:防止误操作操作前的准备1.熟悉防误闭锁装置的操作程序2.准备安全工器具3.目的:防止人身事故和误操作执行调度指令进行操作1.操作人站在被操作设备的正前方,监护人站在操作人的左(右)后方2.核对设备名称及编号,确认无误后,填写操作开始时间3.监护人高声发布操作命令,操作人核对设备名称及编号,高声复诵并手指被操作设备4.监护人确定无误后,发令:“对,执行”,操作人在监护人发指令后进行操作5.每操作完一项,监护人在操作项目栏后打“√”目的:监护人发令清晰,操作人执行命令准确无误倒闸操作中注意事项1.拉开隔离开关前检查瓷柱无裂纹2.严格执行监护、复诵制3.操作时不得跳项和漏项4.严格执行“四对照”,发现疑问要停止操作,立即汇报值班长和调度值班员5.第二操作人持危险点控制措施,对控制点进行监护目的:防止误操作倒闸操作结束1.对所操作的设备进行检查,确定无异常,接地线编号与装设地点相符2.核对模拟屏与设备状态一致,闭锁钥匙返回原处3.对操作票进行整理,并加盖“已执行”章后存档,填写运行工作记录目的:对所完成的工作做到准确、完整报告指令执行情况值班人员向调度值班员报告:X号指令执行完毕,XX任务在X时X分操作完毕(二)一般倒闸操作流程图调度值班员下达操作指令当值值班人员受操作指令1.记录2.复诵指令目的:防止误受指令审核操作指令的可行性1.符合系统运行方式2.满足工作票和现场的条件3.停、送电操作时间是否满足目的:保证稳定运行确定危险点、制定控制措施1.值班长明确操作人、监护人2.值班人员根据操作内容、气候环境等因素确定危险点和制定控制措施目的:防止人身事故和误操作填写、审核操作票1.操作人根据典型操作票填写操作票2.审核操作票,满足操作指令满足调度规程和现场运行规程,符合现场实际情况3.操作票由操作人、监护人、值班负责人审核后分别签名目的:规范操作票模拟预演1.保护连接片在保护屏上演习2.演习前要核对系统、演习后也要核对系统3.每预演完一项,监护人在模拟预演栏内打“√”目的:保护误操作操作前的准备1.熟悉防误闭锁装置的操作程序2.准备安全工器具目的:防止人身事故和误操作执行调度指令进行操作1.操作人站在被操作设备的正前方,监护人站在操作人的左(右)后方2.核对设备名称及编号,确认无误后,填写操作开始时间3.监护人高声发布操作命令,操作人核对设备名称及编号,高声复诵并手指被操作设备4.监护人确认无误后,发令:“对,执行”,操作人在监护人发令后进行操作5.每操作完一项,监护人在操作项目栏后打“√”目的:监护人发令清晰,操作人执行命令准确无误倒闸操作中注意事项1.拉开隔离开关前检查瓷柱无裂纹2.严格执行监护、复诵制3.操作时不得跳项和漏项4.严格执行“四对照”,发现疑问要停止操作,立刻汇报值班长和调度值班员5.第二监护人持危险点控制措施,对控制点进行监护目的:防止误操作倒闸操作结束1.对所操作的设备进行检查,确定无异常,接地线编号与装设地点相符2.核对模拟屏与设备状态一致,闭锁钥匙返回原处3.对操作票进行整理,并加盖“已执行章后存档,填写运行工作记录目的对所完成的工作做的准确、完整报告指令进行情况值班人员向调度值班员报告:X号指令执行完毕,XX任务在X时X分操作完毕变电站(发电厂)倒闸操作票____变电站编号:发令人受令人发令时间操作开始时间操作结束时间模拟预演操作任务√顺序操作项目√备注:操作人: 监护人: 值班负责人(值长):二、变电运行停送电操作顺序图(一)出线停送电操作顺序图1.停电操作顺序图拉开断路器(开关)拉开负荷侧隔离开关(刀闸)拉开电源侧隔离开关(刀闸)2.送电操作顺序图合上电源侧隔离开关(刀闸)合上负荷侧隔离开关(刀闸)合上断路器(开关)(二)双绕组变压器停止、加入运行操作顺序图1.双绕组变压器停止运行(冷备用)操作顺序图拉开低压侧(10KV、6.3KV)断路器(开关)合上主变中性点接地刀闸(110KV变压器)拉开高压侧(110KV、35KV)断路器(开关)拉开主变中性点接地刀闸(恢复原位)拉开低压侧(10KV、6.3KV)变刀闸(无设备不操作)拉开低压侧(10KV、6.3KV)母刀闸拉开高压侧(110KV、35KV)变刀闸(无设备不操作)拉开高压侧(110KV、35KV)母刀闸2．双绕组变压器加入运行操作顺序图合上高压侧（110KV、35KV）母刀闸合上高压侧（110KV、35KV）变刀闸（无设备不操作）合上低压侧（10KV、6.3KV）母刀闸合上低压侧（10KV、6.3KV）变刀闸（无设备不操作）合上主变中性点接地刀闸（110KV变压器）合上高压侧（110KV、35KV）断路器（开关）拉开主变中性点接地刀闸（是否操作根据运行方式决定）合上低压侧（10KV、6.3KV）断路器（开关）三、变电运行倒闸操作执行标准（一）受理调度下达的操作指令（1）当班值班人员受令。

变电站发电厂操作票工作票填写执行规定集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]变电站（发电厂）操作票、工作票填写执行规定》1 基本要求为规范电气操作票和工作票（以下简称“两票”）的填写执行标准，贯彻执行中国石化集团公司电气“三三二五”制、《电力安全工作规程》(发电厂和变电站电气部分GB26860-2011)、电力线路部分GB26859-2011）、（高压试验部分GB26861-2011）（以下简称《安规》）和《齐鲁石化公司电力系统调度规程》（以下简称《调度规程》），防止发生人员责任的人身、电网和设备事故，规范工作现场安全管理和工作秩序，提高安全作业水平，实现“两票”填写执行的标准化、规范化和程序化，结合公司实际情况制定本规定。

本规定适用于中国石油化工股份有限公司齐鲁分公司和中国石化集团资产经营管理有限公司齐鲁石化分公司及接入公司电网的其他用户。

各单位应严格执行本规定，附录中所示的各类操作票、工作票样票仅是一种填写示范，不作为正式执行的依据。

本规定由公司动力管理处负责解释。

本规定自印发之日起施行。

原《变电站（发电厂）操作票、工作票填写执行规范》（齐动〔2012〕4号）同时废止。

术语和定义1.6.1倒闸操作：是指将电气设备从一种状态转换到另一种状态所进行的一系列操作。

1.6.2运行：是指运行范围中的刀闸和开关均在合闸位置，所属设备的保护已投入。

1.6.3热备用：是指电气设备的开关在分闸位置，开关两侧刀闸在合闸位置，所属设备的保护已投入。

1.6.4冷备用：是指电气设备（包括二次设备）处于完好状态，其开关及所属刀闸处于分闸位置，所有安全措施全部拆除，随时可以投入运行。

1.6.5检修：是指电气设备停运，并做好安全措施。

1.6.6综合指令：是指值班调度员对一个单位下达的一个综合操作任务，具体操作项目、顺序由运行值班人员按规定自行填写操作票，在得到值班调度员允许后即可进行操作。

３５ＫＶ及以上变电站现场运行操作规程一、倒闸操作的概念：倒闸操作是指按预定实现的运行方式，对现场各种开关（断路器及隔离开关）所进行的分闸或合闸操作。

它是变电站值班人员一项经常性的、复杂而细致的工作，同时又十分重要。

二、设备操作状态的分类：电气设备的工作状态通常分为以下四种：（１）、运行中。

隔离开关和断路器已经合闸，使电源和用电设备连成电路，则设备是在运行中。

（２）、热备用。

某设备(如变压器)的电源由于断路器的断开已停止运行，但断路器的两端的隔离开关仍接通，则该设备处与热备用状态。

（３）、冷备用。

某设备的所有隔离开关和断路器均已断开，则该设备便处于冷备用状态。

（４）、检修中。

设备的所有隔离开关和断路器已全部断开，并悬挂标示牌和装设遮栏、接好地线，则该设备处于检修状态。

三、倒闸操作的要求：（１）、变电站的现场一次、二次设备要有明显的标志，包括命名、编号、铭牌、转动方向、切换位置的指示以及区别电器相别的颜色等；（２）、要有与现场设备标志和运行方式相符合的一次系统模拟图；（３）、要有考试合格并经领导批准的操作人和监护人；（４）、操作时不能单凭记忆操作，应在仔细检查了操作地点及设备的名称编号后，方能进行操作；（５）、在进行倒闸操作时，不要做任何和操作无关的工作或者是闲谈；（６）、处理事故时，操作人员应沉着冷静，切不要惊慌失措，要明确果断的进行处理。

（７）、操作时应有确切的调度命令、合格的操作票；（８）、要采用统一的、确切的操作术语；（９）、要使用合格的操作工具、安全用具和安全设施。

四、倒闸操作的步骤：（１）、接受调度人员的预发命令。

值班人员接受调度人员的操作任务和命令时。

一定要记录清楚调度人员所发的任务或命令的详细内容，明确操作的目的和意图。

并将记录内容向调度人员复诵，核对其正确性。

（２）、填写操作票。

值班人员根据调度人员的预发令，核对模拟图，核对实际设备。

（３）、审查操作票。

操作票填写后，写票人自己应进行核对，认为确定无误后再交监护人审查。

变电运行倒闸操作流程图一、变电运行倒闸操作流程图(一)大型复杂倒闸操作流程图(二)一般倒闸操作流程图变电站(发电厂)倒闸操作票二、变电运行停送电操作顺序图(一)出线停送电操作顺序图1.停电操作顺序图2.送电操作顺序图(二)双绕组变压器停止、加入运行操作顺序图1.双绕组变压器停止运行(冷备用)操作顺序图2．双绕组变压器加入运行操作顺序图三、变电运行倒闸操作执行标准（一）受理调度下达的操作指令（1）当班值班人员受令。

（2）开启录音机，使录音机处于录音状态。

（3）与调度值班员互通变电站名称、姓名。

（4）准备好《调度指令记录薄》，并记录以下内容：1）调度指令号，指令时间。

2）发令人姓名及受令人姓名。

3）操作任务。

4）操作指令项目。

（5）受令人复诵操作指令内容无误。

（6）检查录音效果并再听一遍。

（二）审核研究操作指令的可行性（1）值班负责人审核操作指令的可行性。

（2）检查模拟图版与当时系统运行方式。

（3）检查工作票所列的工作任务与操作指令中的内容是否一致。

（4）检查停电作业设备工作是否安全。

（5）检查调度值班员下达的操作时间是否合理。

（6）根据工作计划，确定接地线组数及安装地点。

（7）根据操作指令，制定所需操作票的份数，制定操作方案。

（8）对操作指令有疑问时，必须向调度询问清楚后，再决定是否执行，调度重复时，应执行。

（三）确定危险点，制定控制措施（1）大型复杂操作（110KV三绕组变压器停电、110KV双母线及母线连带线路停电、110KV多回路改方式等）应由值班负责人住址召开安全会议。

主要内容是对操作中的危险进行分析，根据查找的危险点，制定严密的控制措施并落实负责人，通报全值人员。

一般操作由值班长根据操作的环境来确定危险点，并制定控制措施。

（2）值班长明确操作人、监护人，大型复杂操作时应该设第二监护人。

（四）填写操作票（1）操作人与监护人依据操作指令、工作任务、系统运行方式、保护使用方式和现场实际情况，研究确定操作方案。

保护装置异常（无论单套配置、双套配置、保测一体，但不含主变非电量）调度许可同意（不需将保护改信号）运维人员投入保护装置检修状态硬压板运维人员拉合保护装置电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下保护装置检修状态硬压板上报缺陷处理向调度告知已经恢复正常运行状态结束主变非电量保护（一般非电量保护与本体智能终端放在一个装置）异常调度发令将主变非电量保护改为信号运维人员投入非电量保护装置检修状态硬压板运维人员拉合非电量保护装置电源空开重启一次智能变电站保护及智能装置重启流程图重启后是否正常否上报缺陷处理是运维人员退出非电量保护检修状态硬压板调度发令恢复跳闸状态（测量跳闸出口压板无电压）结束智能终端（含主变本体智能终端）异常调度许可同意（不需改变保护状态）运维人员退出所有跳合闸出口硬压板、测控出口硬压板运维人员放上智能终端检修状态硬压板运维人员拉合智能终端装置电源空开重启（注意不要拉合非电量保护电源空开）重启后装置是否正常否维持重启时刻状态，调度发令调整相应设备状态是运维人员取下智能终端检修状态硬压板上报缺陷处理运维人员测量所有跳合闸出口硬压板、测控出口硬压板确无电压并放上向调度告知已经恢复正常运行状态结束合并单元装置异常是否母线合并单元是调度许可同意（不需改变保护状态）否运维人员投入合并单元检修状态硬压板运维人员拉合合并单元电源空开，并等待5秒后重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合并单元检修状态硬压板上报缺陷处理向调度告知已经恢复正常运行状态结束是否双套合并单元否调度许可同意（不需改变保护状态）是运维人员投入合并单元检修状态硬压板运维人员拉合合并单元电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合并单元检修状态硬压板上报缺陷处理向调度告知已经恢复正常运行状态结束运维人员提出申请，调度发令将异常合并单元对应的间隔保护（包括本侧纵联保护，对侧可不调整，省调有要求的按省调指令执行）改为信号，母差保护仍投跳闸运维人员投入合并单元检修状态硬压板运维人员拉合合并单元电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护，需将纵联保护改信号处理的，再将对侧纵联保护改信号）状态是运维人员取下合并单元检修状态硬压板上报缺陷处理调度发令将异常合并单元对应的间隔保护（包括本侧纵联保护）改为跳闸结束合智一体装置异常是否母线合并单元是调度许可同意（不需改变保护状态）否运维人员退出合智一体装置所有跳合闸出口硬压板、测控出口硬压板运维人员投入合智一体装置检修状态硬压板运维人员拉合合智一体装置电源空开，并等待5秒后重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合智一体装置检修状态硬压板上报缺陷处理运维人员测量合智一体装置所有跳合闸出口硬压板、测控出口硬压板确无电压并放上向调度告知已经恢复正常运行状态结束该间隔是否双套合并单元否调度许可同意（不需改变保护状态）是运维人员退出合智一体装置所有跳合闸出口硬压板、测控出口硬压板运维人员投入合智一体装置检修状态硬压板运维人员拉合合智一体装置电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护）状态是运维人员取下合智一体装置检修状态硬压板上报缺陷处理运维人员测量合智一体装置所有跳合闸出口硬压板、测控出口硬压板确无电压并放上向调度告知已经恢复正常运行状态结束运维人员提出申请，调度发令将异常合智一体装置对应的间隔保护（包括本侧纵联保护，对侧可不调整，省调要求的按省调指令执行）改为信号，母差保护仍投跳闸运维人员退出异常合智一体装置所有跳合闸出口硬压板、测控出口硬压板运维人员投入合智一体装置检修状态硬压板运维人员拉合合智一体装置电源空开重启一次重启后是否正常否维持重启时刻状态，调度发令调整相应设备（含保护，需将纵联保护改信号处理的，再将对侧纵联保护改信号）状态是运维人员取下合智一体装置检修状态硬压上报缺陷处理板调度发令将异常合智一体装置对应的间隔保护（包括本侧纵联保护）改为跳闸运维人员测量异常合智一体装置所有跳合闸出口硬压板、测控出口硬压板确无电压并放上结束过程层交换机异常调度许可同意（不需改变保护状态）运维人员拉合交换机装置电源空开重启重启后装置是否正常否上报缺陷处理 是向调度告知已经恢复正常运行状态结束。
