三丰带表卡尺怎样修理 1 首先说下带表卡尺的结构及工作原理带表卡尺的结构与普通卡尺不同的是在主尺尺身正面开一通槽，槽的上方安有一根齿条。
尺框上方装有一分度值为0．01mm或0．02mm的指示表。
尺框尾部装一滚轮，通过滚轮在主尺基面棱角上滚动，带动尺框前后移动。
带表卡尺的工作原理就是采用齿轮齿条传动原游丝扭簧，为了防止冲击、震动使齿轮齿条等零件损坏在片齿轮下方安装一个加载扭簧。
在下方安装一个游丝扭簧，也有在中心齿轮上安装游丝扭簧的结其目的都是让齿轮、齿条保持单方向啮合，消除传动中的间隙。
2 带表卡尺的主要修理项目将两测量面的相对位移，转换为指针回转运动的一种测量工具。
由于生产厂家不同，指示表的结构也各不相同， 2.1 指示表的指针漂移不稳定的修理指针漂移不定是三丰带表卡尺最常见的问题，其指针漂移的范围少则两三格，多则十几格，致使卡尺无法使用。
1)产生的原因主要是表体与尺框松动，尺框与主尺配合过松，尺框弹簧片弹性不足等，都能引起如图1所示游丝扭簧的预紧力失效，使齿轮与齿轮、齿轮与齿条之间的间隙变化造成指针不稳。
2)安装调试的方法先把机芯连同尺身、尺框清洗干净，按普通卡尺的方法调修好相互作用，研好测量面，就可以安装机芯了。
安装的技巧就是先给游丝扭簧施加一个预紧力，有两种方法。
先将指针安到中心轴上，把机芯放进主尺的齿条槽内，用左手捏住表体，顺时针方向旋转，让轴齿轮与齿条啮合(这时轴齿轮z 与齿条脱开)同时将在左上方的紧固螺钉稍微上紧。
然后将指针逆时针方向旋转1／2～1圈，此时游丝扭簧已经预紧，指针不能松开，捏住表体的左手再将机芯逆时针旋转，使轴齿轮与齿条缓慢啮合后，这时可以放开指针，预紧游丝就算完成了。
接下来是调整轴齿轮与齿条的啮合间隙。
首先前后移动尺框，手感是否灵活平稳，若有卡滞现象或齿轮与齿条啮合时产生咔咔声，这都是由于啮合太紧，此时用螺丝刀把，将机芯轻轻往下敲，然后再用右手移动尺框，感觉是否平稳，若运行良好指针无漂移现象，说明齿轮与齿条的间隙调好了，游丝也起到预紧作用，再将三个螺钉拧紧即可。
带表卡尺作业指导书
一、带表卡尺简介
带表卡尺是一种便携式机动具有放大功能的测量装置，使用时可以在实物上用放大镜检查、测量细小的形状、尺寸和其他物理特征。
它由一个圆柱形的轴线组成，上面附有放大镜和表卡尺，可以通过表卡尺上的精密刻度来测量物体的形状、大小、位置和距离。
二、带表卡尺工作原理
带表卡尺的工作原理是通过机械量仪上的卡尺游标与放大镜的表面间隙，来放大实物几何尺寸，从而达到精确测量的目的。
它的游标与表面间隙带有气压致动法。
游标对于实物表面的位置发生变化时，会产生变化的压力，从而使游标在轴线上滑动，直至到达游标止动器，使游标停止滑动，从而测量出实物的几何尺寸。
三、带表卡尺操作步骤
1.安装：
（1）安装带表卡尺：将带表卡尺的底座固定在实物表面上，使其与实物表面的几何尺寸的角度完全一致。
（2）检查机械量仪：将游标止动器安装到机械量仪上，确保游标止动器的位置和放大镜的表面间隙不发生变化。
2.启动：
（2）启动电源开关：启动电源开关，使游标可以自动移动到指定的位置，从而进行测量。
带表游标卡尺的使用方法
嘿，大家知道带表游标卡尺吗？这可是个超级实用的测量工具呢！
带表游标卡尺的使用其实并不复杂。
首先要清洁卡尺，确保测量面干净无杂质。
然后就是测量啦，将被测物体放在卡尺的测量爪之间，轻轻推动游标，使测量爪与物体紧密接触。
注意哦，读数的时候一定要平视表盘，可别读错啦！而且要小心别让卡尺受到剧烈撞击或摔落，不然它可能就“生病”啦。
在测量过程中，可不能太大力气哦，不然会影响测量精度的。
在使用带表游标卡尺的过程中，安全性和稳定性那也是相当重要的呀！就像走钢丝一样，必须稳稳当当的。
它的设计通常很坚固，能保证在正常使用时不会轻易出问题。
但我们也得爱护它呀，不能粗暴对待。
只有这样，它才能稳定地为我们服务，提供准确的测量结果呢。
那带表游标卡尺都有啥用呢？它的应用场景可多啦！在机械加工、工程测量等领域，那都是不可或缺的。
它的优势也很明显呀，读数直观方便，测量精度又高，就像一个可靠的小助手。
和其他测量工具比起来，它真的超厉害的呢！
我就记得有一次在工厂里，师傅们要用带表游标卡尺测量一个零件的尺寸。
大家都小心翼翼地操作着，最后得出的尺寸非常准确，这可多亏了带表游标卡尺呀！这不就完美体现了它在实际中的应用效果嘛！
带表游标卡尺就是这么棒呀，它能让我们的测量工作变得轻松又准确，真的是我们的好帮手呢！。

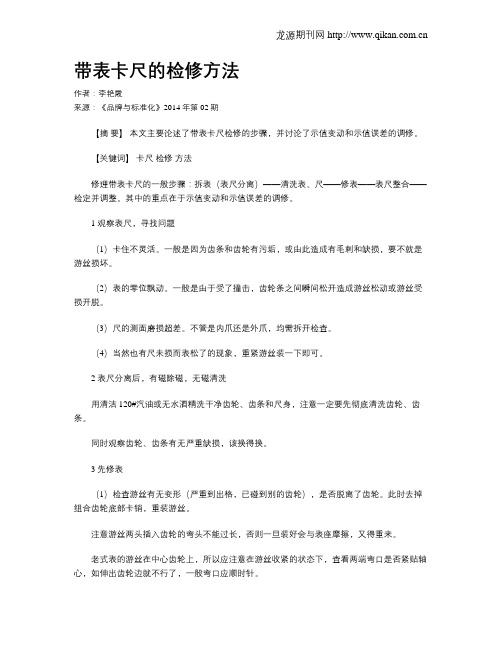

带表卡尺的检修方法作者：李艳霞来源：《品牌与标准化》2014年第02期【摘要】本文主要论述了带表卡尺检修的步骤，并讨论了示值变动和示值误差的调修。
【关键词】卡尺检修方法修理带表卡尺的一般步骤：拆表（表尺分离）——清洗表、尺——修表——表尺整合——检定并调整。
其中的重点在于示值变动和示值误差的调修。
1 观察表尺，寻找问题（1）卡住不灵活。
一般是因为齿条和齿轮有污垢，或由此造成有毛刺和缺损，要不就是游丝损坏。
（2）表的零位飘动。
一般是由于受了撞击，齿轮条之间瞬间松开造成游丝松动或游丝受损开脱。
（3）尺的测面磨损超差。
不管是内爪还是外爪，均需拆开检查。
（4）当然也有尺未损而表松了的现象，重紧游丝装一下即可。
2 表尺分离后，有磁除磁，无磁清洗用清洁120#汽油或无水酒精洗干净齿轮、齿条和尺身，注意一定要先彻底清洗齿轮、齿条。
同时观察齿轮、齿条有无严重缺损，该换得换。
3 先修表（1）检查游丝有无变形（严重到出格，已碰到别的齿轮），是否脱离了齿轮。
此时去掉组合齿轮底部卡销，重装游丝。
注意游丝两头插入齿轮的弯头不能过长，否则一旦装好会与表座摩擦，又得重来。
老式表的游丝在中心齿轮上，所以应注意在游丝收紧的状态下，查看两端弯口是否紧贴轴心，如伸出齿轮边就不行了，一般弯口应顺时针。
（2）游丝正常、齿轮正常并不一定一切正常。
表上所有螺丝紧好后，即使齿轮转动正常了，也要观察齿轮上下间隙，即看看盖住齿轮的压板是否变形，是否影响齿轮的转动，如有摩擦或间隙过大，适当用起子和钳子进行校准。
同时应特别注意：用双手托住表，两食指交替用力轻按压板，看压板是否随着手指用力而轻晃松动。
一般压板通过螺丝紧连在底座的柱子上，而柱子一般铆在底座上。
如有晃动就须再铆紧。
把表倒过来，避开齿轮轴心而盖板边侧承于小铁砧上，用“十”字起子冲击重铆而加固。
一般修理者不会在意这个小毛病，但是，如不在意会使得表尺装好后，稍一用力示值就不稳或零位偏离。
同时不要忘了加钟表油于轴上。

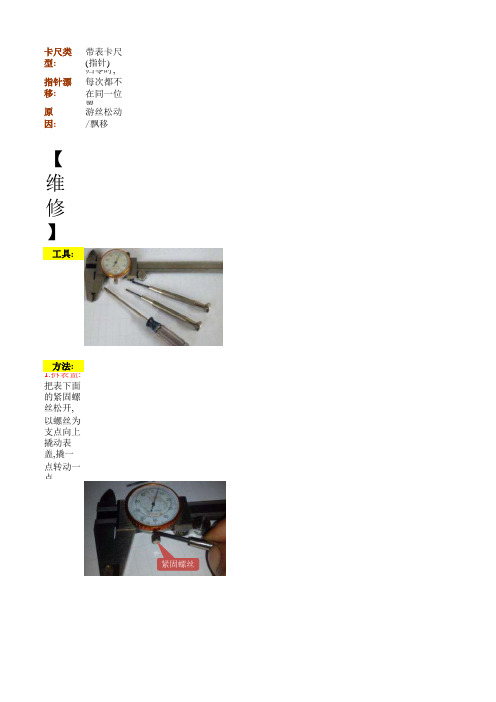

卡尺类型:带表卡尺(指针)指针漂移:归零时,每次都不在同一位置.原因:游丝松动/飘移【维修】工具:方法:1.拆表盖:把表下面的紧固螺丝松开,以螺丝为支点向上撬动表盖,撬一点转动一点.紧固螺丝2.拆指针:用两把螺丝刀撬开指针,小心别崩飞,可以用手指轻轻压住,撬下指针后取下表盘.3.卸螺丝:把右上方和下方的螺丝取下来.4.松螺丝:左上方的螺丝松开一些,不要取下来(根据个人实际操作,取不取都行).5.转动表头:把表头以左上方螺丝为轴心顺时针扭动一下,大约一毫米左右的间隙.目的是,使得左边齿轮在固定(左边齿轮与尺身齿条啮合,不转动)状态下,右边齿轮(一般为游丝轮)与尺身齿条脱离.轴心6.调整游丝:看见半圆槽底下的齿轮上的小孔,用工具从上往下拨到最下方(齿轮顺时针转),7.转回表头:不要松开(左边齿轮不转动),再把表头逆时针方向转回去(右边齿轮与尺身齿条啮合).8.锁螺丝:把取下的两支螺丝安回去(安装时齿轮与齿条不能脱离),不要上紧,滑动一下卡尺,不要有卡滞现象,如果卡滞,可以往下轻轻敲表头(使齿轮与齿条啮合松一些),直到滑动灵9.组装:装回表盘、指针(把指针安上稍微用点力压一下)、表盖.游丝调整另一方法:表头与尺框分离状况下的预紧,找一根别针,做成一个匚型,用其中一条的针尖挑住非游丝轮,然后镊子拔动游丝轮到合适位置后,用自制的匚型别针的另一个针尖锁住游丝轮,抽掉镊子,拿稳匚别针,保持预紧好的两齿轮不发生位移,再将两齿轮同时与齿条啮合后,抽掉匚别针.。
带表卡尺的使用方法及读数带表卡尺是通过机械传动系统，将两测量爪相对移动转变为指示表指针的回转运动，并借助尺身刻度和指示表，对两测量爪相对移动所分隔的距离进行读数的一种通用长度测量工具。
以下是使用带表卡尺的方法及读数：1. 使用前应将游标卡尺擦干净，然后拉动尺框，沿尺身滑动应灵活、平稳，不得时紧时松或卡住现象。
用紧固螺钉固定尺框身读数不应发生变化。
2. 检查零位。
轻轻推动尺框，使两测量爪的测量面合拢，检查两测量面接触情况，不得有明显漏光现象，并且表盘指针指向“0”，同时，检查尺身与尺框是否在零刻度线对齐。
3. 测量时，用手慢慢推动和拉动尺框，使量爪与被测零件表面轻轻接触，然后轻轻晃动游标卡尺，使其接触良好。
使用游标卡尺时因没有测力机构，全凭操作者手感掌握，不得用力过大，以免影响测量精度。
4. 测量外形尺寸时，应先将游表卡尺活动量爪张开，使工件能自由地放入两量爪之间，然后将固定量爪贴靠在工作表面上，用手移动尺框，使活动量爪紧密贴在工件表面上。
注意测量时工件两端面与量爪不得倾斜。
不得使用量爪间的距离小于工件尺寸，而强制将量爪卡到零件上。
5. 测量内径尺寸时，应将两刀口内量爪分开且距离小于被测尺寸，放入被测孔内后再移动尺框内量爪使其在工件内表面紧密接触，即可以在卡尺进行读数。
注意游标卡尺测量爪应测在工件两端孔的直径位置处，且不得歪斜。
6. 游标卡尺量爪测量面有多种形状。
测量时，应根据被测零件的形状正确选用。
如测量长和外形尺寸，则应选用外量爪测量；如测内径，应选用内量爪测量；如测深度，则应选用深度尺来测量。
7. 读数时，带表游标卡尺应水平拿着，使视线正对刻度线表面，然后按读数方法仔细辩认指示位置，以便读出，以免因视线不正，造成读数误差。
如需更多信息，建议查阅相关文献或咨询专业人士。

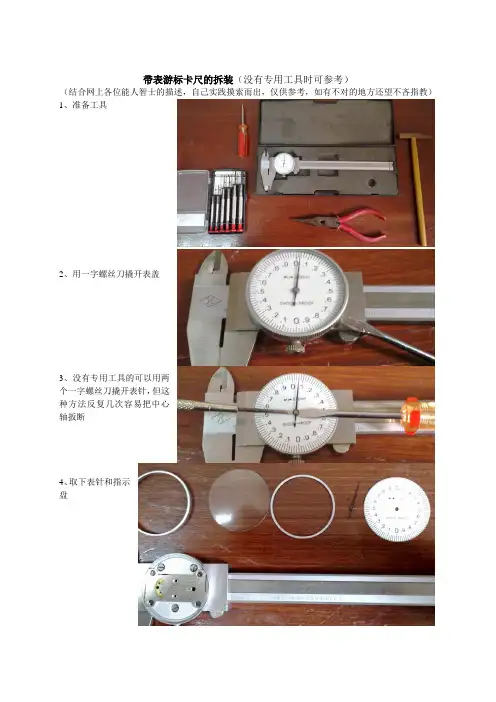

带表游标卡尺的拆装（没有专用工具时可参考）（结合网上各位能人智士的描述，自己实践摸索而出，仅供参考，如有不对的地方还望不吝指教）1、准备工具2、用一字螺丝刀撬开表盖3、没有专用工具的可以用两个一字螺丝刀撬开表针，但这种方法反复几次容易把中心轴扳断4、取下表针和指示盘5、用螺丝刀卸掉3个固定指示表和游标卡尺的螺丝。
6、不同的厂家用的材料、形状规格有所区别，虽然功用大同小异，但是往往不能当标准件相互替换。
7、再往下拆，就是那两个螺丝了，连接件中间压了个中心齿轮，表针的轴就是中心齿轮的轴。
往往预紧的游丝就在中心轮上，不过也有在旁边的。
观察游丝的预紧方向，才能保证正确安装回去。
8、有些厂家会在安装面上标记出预紧时旁边齿轮的转向，如下面右图所示，月牙槽右上方有一个顺时针指向的箭头，即预紧时月牙槽下的齿轮要顺时针转，也就意味着中心齿轮要逆时针转。
9、安装时是否预紧将直接影响到装好后带表游标卡尺是否能通过计量检定。
由于齿轮要在齿条上来会转动，所以齿轮和齿条不可能是完全紧密配合的，之间肯定有缝隙，就是所谓的空程。
游丝的作用就是避免因空程造成的指针乱摆等不确定项。
为了方便安装，可以用回形针自制一个右图左边形状的小工具。
10、利用自制工具固定月牙槽下的齿轮，使其不能转动。
具体怎么用，参看下图两个位置都可以。
11、安上指针，按预紧方向旋转指针（通常是逆时针方向，具体安之前拆时观察为准）。
注意按紧，不要让月牙槽下的齿轮和指针自行转动。
12、在按紧的状态下把表装到卡尺上，感觉齿轮和齿条接触后装螺丝，为了后续调节不要上紧螺丝13、松松的装上螺丝后，就可以不用按压指针了。
这时不能移动游标部分，要去掉自制件和指针后，再来回移动。
移动时尺要保持水平，因为螺丝还没有固定紧，垂直放可能使齿轮齿条脱开。
14、来回移动游标部分，感觉是否有卡滞现象。
有的话可以用铜锤轻敲表体，轻微调整，直到在全量程范围都流畅配合后，上紧螺丝。
上紧后再试试，不通畅要再调。

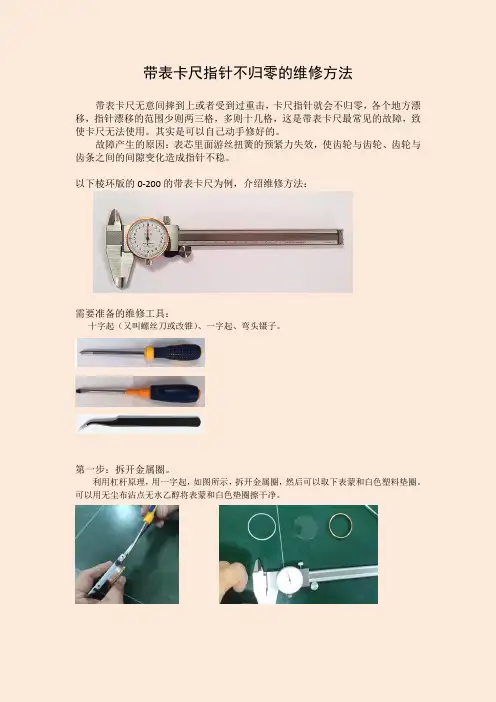

带表卡尺指针不归零的维修方法带表卡尺无意间摔到上或者受到过重击，卡尺指针就会不归零，各个地方漂移，指针漂移的范围少则两三格，多则十几格，这是带表卡尺最常见的故障，致使卡尺无法使用。
其实是可以自己动手修好的。
故障产生的原因：表芯里面游丝扭簧的预紧力失效，使齿轮与齿轮、齿轮与齿条之间的间隙变化造成指针不稳。
以下棱环版的0-200的带表卡尺为例，介绍维修方法：需要准备的维修工具：十字起（又叫螺丝刀或改锥）、一字起、弯头镊子。
第一步：拆开金属圈。
利用杠杆原理，用一字起，如图所示，拆开金属圈，然后可以取下表蒙和白色塑料垫圈。
可以用无尘布沾点无水乙醇将表蒙和白色垫圈擦干净。
第二步：卸下指针，利用弯头镊子可以轻松取下指针，用力不能太大。
用力太大，可以会指中心轴给弄断，这样中心轴齿轮就报废了。
指针取下后，刻度盘就可以取下来了。
第四步：卸下表芯。
表芯由三颗非常小的十字螺丝固定在表座上。
用十字起，把表芯取下来，把卡尺内部，用无尘纸沾点酒精，擦拭干净。
观察内部齿轮，是否损坏，是否能够正常工作。
可以用风枪吹干净。
第五步：安装表芯1.把三颗螺丝装上，用左手捏住表芯，将表芯顺时针旋转一下，2.将左上角的螺丝拧紧，其它两颗螺丝只是带紧，不能锁紧。
这样做的目的，就是不让装有“游丝弹簧”的右齿轮，接触卡尺主尺上面的齿条。
观察表芯内部，有三个齿轮，月牙槽下面那个弹簧是装有游丝弹簧的右齿轮。
另一个大齿轮为左齿轮。
中心轴齿轮是装指针的齿轮。
3.把量爪紧紧合紧，把指针安装到中心轴齿轮上面，用左手手指逆时针拨动指针，一般旋转半圈到两圏。
这时候，左齿轮和中心轴齿轮，是不能旋转了，可以在月牙槽内，观察到右齿轮的游丝弹簧在旋转，在收缩紧，这样游丝簧就有了预紧力。
这是关键步骤。
4.按住表芯，再逆时针旋转一下表芯，迅速将右上角的螺丝和下面的第三颗螺丝拧紧。
这个时候，右齿轮接触到了主尺上面的齿条。
螺丝拧紧后，松开手，指针，回弹一些，就不动了，用手指测试一下指针，可以发现，指针有了弹性。

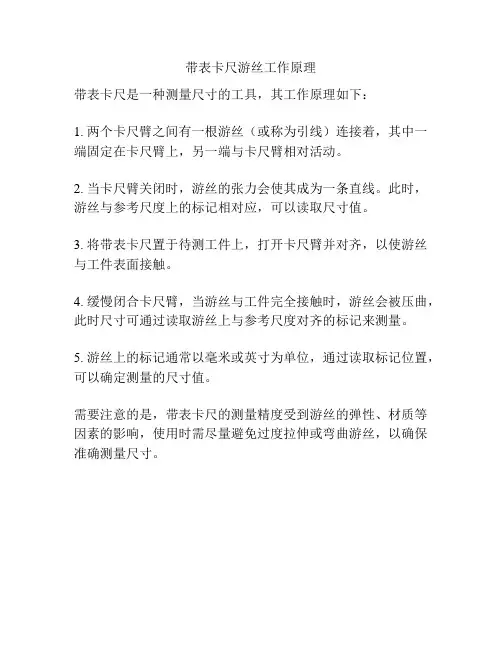

带表卡尺游丝工作原理
带表卡尺是一种测量尺寸的工具，其工作原理如下：
1. 两个卡尺臂之间有一根游丝（或称为引线）连接着，其中一端固定在卡尺臂上，另一端与卡尺臂相对活动。
2. 当卡尺臂关闭时，游丝的张力会使其成为一条直线。
此时，游丝与参考尺度上的标记相对应，可以读取尺寸值。
3. 将带表卡尺置于待测工件上，打开卡尺臂并对齐，以使游丝与工件表面接触。
4. 缓慢闭合卡尺臂，当游丝与工件完全接触时，游丝会被压曲，此时尺寸可通过读取游丝上与参考尺度对齐的标记来测量。
5. 游丝上的标记通常以毫米或英寸为单位，通过读取标记位置，可以确定测量的尺寸值。
需要注意的是，带表卡尺的测量精度受到游丝的弹性、材质等因素的影响，使用时需尽量避免过度拉伸或弯曲游丝，以确保准确测量尺寸。
带表卡尺的使用方法及读数带表卡尺是一种常用的测量工具，广泛应用于工程、制造、建筑等领域。
它的使用方法简单易学，但需要注意一些细节，以确保测量结果的准确性。
下面将详细介绍带表卡尺的使用方法及读数。
首先，使用带表卡尺之前，需要确保其清洁和完好无损。
检查卡尺的刻度是否清晰，刻度线是否完整，卡尺的刀口是否锐利，以及卡尺的测量面是否平整。
如果发现任何问题，应及时更换或修理。
在使用带表卡尺进行测量时，首先要确保测量对象表面清洁平整，以免影响测量结果。
然后，将卡尺的刀口放置在被测量物体的一端，轻轻按压卡尺，使其与被测量物体完全贴合。
接着，用手指固定卡尺的刀口，将卡尺沿着被测量物体滑动，直至到达另一端。
在滑动过程中，要确保卡尺与被测量物体始终保持贴合，不要晃动或松动。
当卡尺到达被测量物体的另一端时，需要读取测量结果。
带表卡尺上通常有两种刻度，一种是毫米刻度，另一种是英寸刻度。
根据需要选择相应的刻度进行读数。
如果是毫米刻度，直接读取刀口所在位置对应的刻度值即可；如果是英寸刻度，需要将刻度值乘以25.4转换为毫米。
需要注意的是，读取测量结果时，要尽量准确到小数点后一位。
如果刻度位于两个刻度之间，可以根据目测估计出一个较准确的值。
在读取结果后，要将测量数值记录下来，以备后续使用或参考。
除了上述基本的使用方法外，带表卡尺还可以进行内外径的测量、深度的测量等。
在进行这些特殊测量时，需要根据具体情况选择合适的使用方法，并注意测量时的技巧和细节。
例如，在测量内径时，可以利用卡尺的特殊设计，将刀口放入被测量孔内，然后旋转卡尺，直至刀口与孔壁完全贴合，再进行读数。
总的来说，带表卡尺是一种简单实用的测量工具，使用方法也相对简单，但在实际操作中需要注意细节，保证测量结果的准确性。
只有正确掌握了带表卡尺的使用方法及读数，才能更好地发挥其作用，为工程、制造、建筑等领域的测量工作提供帮助。
卡尺类型:带表卡尺(指针)指针漂移:归零时,每次都不在同一位置.原因:游丝松动/飘移【维修】工具:方法:1.拆表盖:把表下面的紧固螺丝松开,以螺丝为支点向上撬动表盖,撬一点转动一点.紧固螺丝2.拆指针:用两把螺丝刀撬开指针,小心别崩飞,可以用手指轻轻压住,撬下指针后取下表盘.3.卸螺丝:把右上方和下方的螺丝取下来.4.松螺丝:左上方的螺丝松开一些,不要取下来(根据个人实际操作,取不取都行).5.转动表头:把表头以左上方螺丝为轴心顺时针扭动一下,大约一毫米左右的间隙.目的是,使得左边齿轮在固定(左边齿轮与尺身齿条啮合,不转动)状态下,右边齿轮(一般为游丝轮)与尺身齿条脱离.轴心6.调整游丝:看见半圆槽底下的齿轮上的小孔,用工具从上往下拨到最下方(齿轮顺时针转),7.转回表头:不要松开(左边齿轮不转动),再把表头逆时针方向转回去(右边齿轮与尺身齿条啮合).8.锁螺丝:把取下的两支螺丝安回去(安装时齿轮与齿条不能脱离),不要上紧,滑动一下卡尺,不要有卡滞现象,如果卡滞,可以往下轻轻敲表头(使齿轮与齿条啮合松一些),直到滑动灵9.组装:装回表盘、指针(把指针安上稍微用点力压一下)、表盖.游丝调整另一方法:表头与尺框分离状况下的预紧,找一根别针,做成一个匚型,用其中一条的针尖挑住非游丝轮,然后镊子拔动游丝轮到合适位置后,用自制的匚型别针的另一个针尖锁住游丝轮,抽掉镊子,拿稳匚别针,保持预紧好的两齿轮不发生位移,再将两齿轮同时与齿条啮合后,抽掉匚别针.。
带表卡尺的修理技巧1 带表卡尺的结构及工作原理带表卡尺的结构与普通卡尺不同的是在主尺尺身正面开一通槽，槽的上方安有一根齿条。
尺框上方装有一分度值为0．01mm或0．02mm的指示表。
尺框尾部装一滚轮，通过滚轮在主尺基面棱角上滚动，带动尺框前后移动。
带表卡尺的工作原理是采用齿轮齿条传动原游丝扭簧为防止冲击、震动使齿轮齿条等零件损坏在片齿轮下方安装一个加载扭簧。
在下方安装一个游丝扭簧也有在中心齿轮上安装游丝扭簧的结其目的都是让齿轮、齿条保持单方向啮合，消除传动中的间隙。
2 带表卡尺的主要修理项目将两测量面的相对位移，转换为指针回转运动的一种测量工具。
由于生产厂家不同，指示表的结构也各不相同，2．1 外观修整与损坏部分修理主要包括：除锈、去污，清除磕碰拉毛等影响外观的缺陷。
修理时，首先撬开表蒙胀圈，拔掉指针，取掉表盘，松开固定表体的三个螺钉，取下表体。
然后再拆卸其它零件，用汽油清洗干净，尤其要将齿轮与齿条牙槽中的油污洗净。
表蒙一般都有划伤拉毛，可用抛光膏研磨抛光。
主尺的磨损、弯曲变形的修理和活动部分的相互作用的修理与普通卡尺基本相同2．2 内外量爪及测深尺的修理内量爪、外量爪与普通卡尺修理基本相同。
只是由于带表卡尺的材料均为不锈钢，其硬度比普通卡尺工具钢的低，因此最常见的就是内外量爪尖部的磨损。
可用敲击法修理，敲击效果都是很明显的。
但还是要用力得当，尤其内量爪一定要小心以防敲断或裂纹。
对于硬质合金测量面的带表卡尺，它的测量面除了尖部有很少的磨损外，测量面的间隙主要是由于主尺与尺框和弹簧片的磨损使尺框松动，以及变形等因素引起。
这时一定要调好弹簧片接触点的位置、形状和松紧，使间隙量最小。
这时先不要急着研磨，找准位置敲击，让量爪往回退一些，直至合适时再研磨。
当然此法对不是合金面的尺子照样适用。
带表卡尺的测深杆与普通卡尺不同的是，大多数与尺框固定死的，也有用螺钉固定的，修理时只需把零位对好，将端面磨平即可。
2．3 主尺基面两棱边磨损的修理主尺基面的棱边是滚轮的轨道，因滚轮长期在轨道上摩擦，造成棱角的磨损，尤其是常年只测量某一两个尺寸的尺子，磨损最严重的部位就是在主尺滚轮中心距测量面的距离加上被测尺寸处，两棱边出现明显的凹坑，滚轮在通过凹坑时出现阻滞、卡死，前面松，后面紧的现象。
带表卡尺的装卸方法1、准备工具2、用一字螺丝刀撬开表盖3、没有专用工具的可以用两个一字螺丝刀撬开表针,但这种方法反复几次容易把中心轴扳断4、取下表针和指示盘5、用螺丝刀卸掉3个固定指示表和游标卡尺的螺丝。
6、不同的厂家用的材料、形状规格有所区别，虽然功用大同小异，但是往往不能当标准件相互替换.7、再往下拆，就是那两个螺丝了，连接件中间压了个中心齿轮，表针的轴就是中心齿轮的轴.往往预紧的游丝就在中心轮上，不过也有在旁边的。
观察游丝的预紧方向，才能保证正确安装回去。
8、有些厂家会在安装面上标记出预紧时旁边齿轮的转向,如下面右图所示，月牙槽右上方有一个顺时针指向的箭头，即预紧时月牙槽下的齿轮要顺时针转，也就意味着中心齿轮要逆时针转。
9、安装时是否预紧将直接影响到装好后带表游标卡尺是否能通过计量检定。
由于齿轮要在齿条上来会转动，所以齿轮和齿条不可能是完全紧密配合的，之间肯定有缝隙，就是所谓的空程。
游丝的作用就是避免因空程造成的指针乱摆等不确定项。
为了方便安装，可以用回形针自制一个右图左边形状的小工具.10、利用自制工具固定月牙槽下的齿轮，使其不能转动.具体怎么用，参看下图两个位置都可以。
11、安上指针，按预紧方向旋转指针（通常是逆时针方向，具体安之前拆时观察为准）.注意按紧，不要让月牙槽下的齿轮和指针自行转动。
12、在按紧的状态下把表装到卡尺上,感觉齿轮和齿条接触后装螺丝，为了后续调节不要上紧螺丝13、松松的装上螺丝后，就可以不用按压指针了。
这时不能移动游标部分，要去掉自制件和指针后，再来回移动。
移动时尺要保持水平，因为螺丝还没有固定紧,垂直放可能使齿轮齿条脱开。
14、来回移动游标部分,感觉是否有卡滞现象。
有的话可以用铜锤轻敲表体,轻微调整,直到在全量程范围都流畅配合后，上紧螺丝。
上紧后再试试，不通畅要再调。
15、如右图所示，用铜锤轻轻敲打几下指针套筒部分.由于之前指针撬开后，套筒部分的指针孔被磨损,和中心轴无法紧密配合，所以要用铜锤敲击来缩孔。
戴表卡尺的建理本领之阳早格格创做1 戴表卡尺的结构及处事本理戴表卡尺的结构与一般卡尺分歧的是正在主尺尺身正里启一通槽，槽的上圆安有一根齿条.尺框上圆拆有一分度值为0．01mm大概0．02mm的指示表.尺框尾部拆一滚轮，通过滚轮正在主尺基里棱角上滑动，戴动尺框前后移动.戴表卡尺的处事本理是采与齿轮齿条传动本游丝扭簧为预防冲打、振动使齿轮齿条等整件益坏正在片齿轮下圆拆置一个加载扭簧.正在下圆拆置一个游丝扭簧也有正在核心齿轮上拆置游丝扭簧的结其脚法皆是让齿轮、齿条坚持单目标啮合，与消传动中的间隙.2 戴表卡尺的主要建理名目将二丈量里的相对付位移，变换为指针回转疏通的一种丈量工具.由于死产厂家分歧，指示表的结构也各不相共，2．1 中瞅建整与益坏部分建理主要包罗：除锈、去污，扫除磕碰推毛等效率中瞅的缺陷.建理时，最先撬启表受胀圈，拔掉指针，与掉表盘，紧启牢固表体的三个螺钉，与下表体.而后再拆置其余整件，用汽油荡涤搞净，更加要将齿轮与齿条牙槽中的油污洗净.表受普遍皆有划伤推毛，可用扔光膏研磨扔光.主尺的磨益、蜿蜒变形的建理战活动部分的相互效率的建理与一般卡尺基本相共2．2 内中量爪及测深尺的建理内量爪、中量爪与一般卡尺建理基本相共.不过由于戴表卡尺的资料均为不锈钢，其硬度比一般卡尺工具钢的矮，果此最罕睹的便是内中量爪尖部的磨益.可用敲打法建理，敲打效验皆是很明隐的.但是仍旧要用力恰当，更加内量爪一定要留神以防敲断大概裂纹.对付于硬量合金丈量里的戴表卡尺，它的丈量里除了尖部有很少的磨益中，丈量里的间隙主假如由于主尺与尺框战弹簧片的磨益使尺框紧动，以及变形等果素引起.那时一定要调佳弹簧片交战面的位子、形状战紧紧，使间隙量最小.那时先不要慢着研磨，找准位子敲打，让量爪往回退一些，直至符合时再研磨.天然此法对付不是合金里的尺子照样适用.戴表卡尺的测深杆与一般卡尺分歧的是，大普遍与尺框牢固死的，也有用螺钉牢固的，建理时只需把整位对付佳，将端里磨仄即可.2．3 主尺基里二棱边磨益的建理主尺基里的棱边是滚轮的轨道，果滚轮少久正在轨道上摩揩，制成棱角的磨益，更加是常年只丈量某一二个尺寸的尺子，磨益最宽沉的部位便是正在主尺滚轮核心距丈量里的距离加上被测尺寸处，二棱边出现明隐的凸坑，滚轮正在通过凸坑时出现阻滞、卡死，前里紧，后里紧的局里.建理要领是：将主尺搁正在铁砧上，用榔头敲打磨益处的棱角，使磨益处金属变形后回复本去的薄度.而后移动尺框，感觉相互效率是可很佳.奇尔大概会敲多，棱角处饱起去超出主尺的薄度，尺框移动不畅，那时千万不要用油石挨磨，而是用榔头再沉沉的把下起的部分敲回去，直至尺框前后移动稳固自如，滚轮移动机动即可.滚轮磨益处也有些尺子正在起初面磨益特天宽沉，经多次建理后滚轮仍有卡滞局里，那时搞坚便把滚轮与掉，将滚轮收架与尺框锯齐，建去毛刺，便象一般卡尺那样使用也是不妨的(有些厂便死产无滚轮的戴表卡尺).2．4 指示表的指针漂移不宁静的建理指针漂移大概是戴表卡尺最罕睹的问题，其指针漂移的范畴少则二三格，多则十几格，以致卡尺无法使用.1)爆收的本果主假如表体与尺框紧动，尺框与主尺协共过紧，尺框弹簧片弹性缺累等，皆能引起如图1所示游丝扭簧的预紧力做兴，使齿轮与齿轮、齿轮与齿条之间的间隙变更制成指针不稳.2)拆置调试的要领先把机芯连共尺身、尺框荡涤搞净，按一般卡尺的要领调建佳相互效率，研佳丈量里，便不妨拆置机芯了.拆置的本领便是先给游丝扭簧施加一个预紧力，有二种要领.先将指针安到核心轴上，把机芯搁进主尺的齿条槽内，用左脚捏住表体，顺时针目标转动，让轴齿轮与齿条啮合(那时轴齿轮z 与齿条脱启)共时将正在左上圆的紧固螺钉沉微上紧.而后将指针顺时针目标转动1／2～1圈，此时游丝扭簧已经预紧，指针不克不迭紧启，捏住表体的左脚再将机芯顺时针转动，使轴齿轮与齿条缓缓啮合后，那时不妨搁启指针，预紧游丝便算完毕了.接下去是安排轴齿轮与齿条的啮合间隙.最先前后移动尺框，脚感是可机动稳固，若有卡滞局里大概齿轮与齿条啮适时爆收咔咔声，那皆是由于啮合太紧，此时用螺丝刀把，将机芯沉沉往下敲，而后再用左脚移动尺框，感觉是可稳固，若运止良佳指针无漂移局里，证明齿轮与齿条的间隙调佳了，游丝也起到预紧效率，再将三个螺钉拧紧即可.第二种要领：以游丝扭簧正在核心轮为例.先用大头针合成一个“门”型卡子，将其搁人月牙槽与下螺钉孔内，月牙槽的那头要拔出片齿轮Z2的小孔中，钩住齿轮不让其转动，而后将指针拆于核心轴上并顺时针转动，那时片齿轮Z’果卡子钩住不克不迭动，而核心轴顺时针转动便起到了预紧游丝的效率，共时用脚挡住指针不克不迭让其返回，再将机芯搁人齿条槽中，让轴齿轮Z、Z5共时战齿条啮合，先上佳一个螺钉(不要太紧)后，脚便不妨紧启指针了，而后调佳齿轮与齿条的间隙，运止稳固脚感良佳，再上紧三个螺钉便不妨了.上头二种要领皆很便当，第一种适用于百般结构，第二种主要针对付齿条槽比较窄的尺子，经丈量有的齿条槽仅有3．2mm宽，而轴齿轮的直径及压板的效率宽度为3mm，果此按第一种要领将机芯搁人齿槽后，顺时针目标转动受限，不克不迭使轴齿轮与齿条脱启，无法预紧游丝，所以必须用第二种要领.3)预紧力目标的推断戴表卡尺的死产厂家很多，其指示表的结构各不相共，有的厂家正在机芯底板月牙槽中间刻制出一个顺时针的箭头，表示预紧游丝时片齿轮Z4的转动目标为顺时针.但是有的厂家正在表体上不所有标记表记标帜，短佳推断预紧游丝的目标，此时可将核心轮拆下去，瞅察游丝扭簧的预紧目标，推断准确后再止预紧，千万不要将目标搞错，可则制成反背预紧，便会将游丝益坏.特天提示：不管那个厂家的指示表.预紧游丝时指针末究背顺时针目标转动.但是也有极个别的老式指示表预紧游丝的目标与上述提示好同，果此一定要准确推断预紧目标.2．5 齿轮齿条的磨益与示值缺面戴表卡尺的齿轮与齿条，磨益情况是纷歧样的，齿轮是正在分度圆上匀称磨益，而齿条则是正在靠拢整位的前里，战时常使用尺寸段的局部磨益.从表里上道齿轮与齿条磨益后爆收的示值缺面为背值.从脚感战使用上去道，磨益宽沉的尺子，正在整件附近调佳齿轮与齿条的间隙，推到后里脚感较紧大概能听到齿轮与齿条啮合的咔哧声(排除了相互效率短佳的前提下).对付于那种情况齿条如果是用螺钉牢固的，可把齿条拆下去正在磨益部位里前与尺身分离里之间加垫铜箔，大概正在齿条反里相闭部位用尖冲子沉沉冲些小面，也可将已磨益齿条的反里建薄面通过安排压紧螺钉，安排齿条啮合线与主尺基里的仄止度，办理前紧后紧的问题.对付于齿条与尺身为粘接式的结构，则无法拆下，可通过尺身宽度略做安排，普遍尺身允许仄止度0．02mm，可将尺身建的后里小一面，且只可建非基里.前后出进几符合要根据简直尺子决定，但是不克不迭太大.根据咱们的统计与体味推荐0．06mm以内即可.前里提到从表里上道，齿轮与齿条磨益后爆收的缺面为背，齿条、齿轮的磨益传播到指针上的缺面往往受卡尺相互效率、各部位磨益、变形等概括果素的效率，不象百分表齿轮、齿条磨益后对付示值缺面反映那么敏捷.从咱们对付车间使用的戴表卡尺现场校对付的情况去瞅，被校对付的卡尺时常使用尺寸均为4、8、15mm.每天使用多的上百次(考验员)，少则几十次(收配工人).主尺皆出现了前里提到棱角磨益凸坑的局里．但是对付示值缺面效率本去不是很大.戴表卡尺维建接流问题形貌：三歉戴表卡尺指针脱出，示值禁绝确.拆启后把齿轮荡涤了一遍，将齿轮预紧拆置佳后，归整仄常.一启初是1.25处示值偏偏好0.03mm.厥后尔又拆启拆了一次，却创制1.25mm处仄常了，却正在10mm处有偏偏好0.03mm.有不建过的伙伴，出现那个问题是不是齿轮磨益了？仍旧出拆佳大概者齿轮拆反了.戴表卡尺益坏障碍1、指针脱降/治跳无法归整2、内/中量爪有磨益、断裂3、推动丈量宽沉卡位、紧固4、卡尺丈量深度条益坏5、表盘脱降、益坏、无法转动6、仄稳铜条、尾部档处缺益7、丈量截止细度宽沉超好数隐卡尺的维建数隐卡尺部分认为比较坚强，使用起去要比一般游标卡尺更留神.普遍情况下障碍率较矮.出现问题多数由使用环境不当大概电池电压过矮所致，奇然也会出现以下障碍：“死机”——由于奇然受中界强搞扰出现隐现值锁定不动.处理要领：与出电池，过30秒后再沉新拆进（奇尔需沉复一次大概二次）可回复仄常.PS：有些本拆的尺需要使用该国的电池.隐现闪烁——电池电压过矮，应调换新电池（预防电池短路）.数字纷治——主要本果有以下三种：呵护膜表面受潮大概沾切削液（大概其余导电微粒）.处理要领：用搞燥浑净的布少许沾干无火乙醇大概航空汽油，揩净尺身战呵护膜表面.奇尔需用少许杂净火蘸干的搞净硬布揩净尺身表面，而后再用搞净的硬布揩搞大概待其自然晾搞；呵护膜底下的覆铜板栅条表面果腐蚀氧化变乌效率旗号传播.处理要领：用含细砂橡皮头（有乌黑二头的，用乌头）揩明栅条铜皮表面（PS不要用力过大，免得揩破铜皮表面而报兴），而后再涂极薄层502胶粘揭呵护膜；电子组件益坏——处理要领：调换组件，无计可施.量里磨益：中量里磨益建复要领与一般游标卡尺基本相共，但是要注意预防压伤战沾污呵护膜表面，冲打数隐组件.研磨用刚刚玉砂（氧化铝）研磨膏，粒度：细研W14，细研W7即可.研磨硬量合金量里用金刚刚石（钻石）研磨膏，粒度共上.内量里磨益建复中逢到的问题是内爪根部硬而坚，简单断裂，制成建理艰易.可局部加热内量爪根部（离启量里，加热温度不超出200℃，预防量里退火），而后再调爪.建研内量里用烧结刚刚玉（黑宝石）油石，注意查看油石处事里的仄里度.如果内、中量里“磨益”（心缝）均较大，普遍是尺框槽基里宽沉磨益所至，该当沉面建尺框前端槽基里（锉、研磨）尺身正里磨益：尺身下正里是基里，它的直线度对付整尺细度有要害效率.应用研磨仄板细细研磨,使其直线度达到0.01mm以内（用仄尺大概刀心直尺查看）.尺身上正里与基里仄止度（用千分尺查看）应统制正在0.01mm以内.浑结、安排：坚持量具浑净，定期由博业人员举止安排矫正，是坚持细度、延少使用寿命的需要步伐.数隐卡尺罕睹障碍有：1、出现的细度禁绝大概揭里不仄;2、中量爪宽沉磨益;3、较大间隙;4、推脚益坏;5、隐现数字不齐大概缺绘;6、滑动不顺;7、尺身磨益;8、深度尺磨益;9、部件丢得等---.数隐卡尺障碍排除要领:常常此种局里产品皆市报兴处理，沉新申买，是资材及财力上是很大的浪费，本去那些局里皆不妨通过博业的脚法举止建复，可仄常使用.期视通过咱们的服务让贵公司壮大中，提供以示便当.咱们将热忱天为您企业的产品本量提供劣良的尝试战检测包管的共时给您提供最劣量的卖后服务.数隐卡尺益坏障碍局里1、无法启、闭机大概无法隐现2、按键做兴、益坏大概交战非常十分3、内、中量爪有磨益、断裂4、推动丈量宽沉卡位、紧固5、卡尺丈量深度条益坏6、仄稳铜条、尾部档处缺益7、丈量截止细度宽沉超好数字隐现非常十分断码、内中量爪磨益、细度禁绝、缺少金属仄止条、尺身刻度条脱降、尾部挡片缺少.一、数隐游标卡尺治码隐现且闪烁？1、闪烁该当是电池出电了；2、数治是果为暂时商场上90％的数隐卡尺采与的是容栅本理，怕油、切削液、脚汗等，您拿汽油棉大概无火酒细揩一下呵护膜表面，再正在呵护膜表面滴一小滴汽油大概无火酒细，去回推动下卡尺，以便浑净隐现组件线路板反里的同物；3、芯片益坏了，需要调换.二、有些数字隐现不完备，怎么维建？往日隐现是可仄常？如果往日仄常，那么请与下电池，等待里里电路搁电，大概2-5分钟后沉新拆上，如不回复，可反复考查频频，瞅是可回复仄常.如果往日隐现不仄常，那么犹如下几种本果：1、对接液晶（隐现数字的）与线路板的导电条错位，沉新拆置电子组件；2、液晶片益坏；3、芯片益坏.。
卡尺修理经验卡尺的修理经验游标卡尺的修理修理顺序的合理排列对保证量具的JIb~,N修复⼗分重要，当游标卡尺进⾏⼤修时，若修理⼯序排列不当，这种影响将⾮常明显地反映出来。
如⼀般最易犯的错误是发现⽰值不对，量⽖测量⾯有间隙，就⾸先忙于修理它，⽽不注意先修主尺基⾯的平直性等项⽬，这就必然造成返⼯现象。
游标卡尺基本上可以按下列顺序进⾏修理：外观修整、修理主尺(包括主尺弯曲，主尺基⾯的平直性，基⾯与另⼀边的平⾏性)、活动部分相互作⽤的修理、修理游框、游标尺与主尺间的间隙、修理量⽖测量⾯的平⾯性和平⾏性、调整⽰值对零位、修理⽰值，最后修理内量⽖、修理测深尺(指测量范围125mm带测深的卡尺)。
此外，在修理⼀把卡尺之前，还要认真进⾏检定，了解卡尺的主要缺陷及其损坏情况，以便修理时，做到⼼中有数。
⼀、外观修整需要修理的卡尺都应先在汽油⾥清洗⼲净。
⼀般先⽤油⽯去掉⽑刺、压伤或⼤的划痕。
然后根据损坏的情况，先⽤0号砂布打磨，⼀般只要做到不影响测量即可。
对锈蚀较为严重的卡尺，可⽤砂布浸上煤油来打磨，因煤油能除锈。
刻线上如有划痕，除⾮影响刻线的清晰，可以不必除去。
⼀般带有刻度的⾯，都应尽量避免打磨，以免刻度被磨损掉。
确定需要打磨时要特别注意，切不可使游标尺的刻度线产⽣倒棱现象，这样，使⽤时将会产⽣较⼤的误差。
为此，要把游标尺从游框上拆卸下来打磨，⽅法是将0号砂布裁成⽐游标尺宽度还⼩的窄条，放在很平的⽊板上，然后⽤⼿压着游标尺，在砂布上往复均匀地进⾏打磨。
为了增强美观，打磨后的卡尺表⾯，纹路⽅向要和主尺⽅向⼀致，⽽且⼒求均匀细致。
⼆、修理主尺主尺弯曲及厚度不均，就要影响游标在主尺上灵活地滑动。
主尺基⾯的平直性和主尺基⾯与另⼀边的平⾏性，除了影响游框的滑动灵活外，还影响⽰值。
1．主尺弯曲调直的⽅法：对未经淬⽕的主尺，放在⽊板和平铁上，⽤硬⽊榔头或表⾯光滑的紫铜榔头敲平。
对经淬⽕⽽硬度很⾼的主尺，要先在电炉上加热，然后将主尺凸⾯朝上放在两块⼩⽊块上，再放⼀块⼩⽊块在尺上，并在⽊块上加⼀定的重量，就能将主尺调直，也可以⽤虎钳，将主尺两边各垫⼀块⼩⽊条，放在钳⼝⾥夹紧，等主尺冷却后，并保持⼀段时间，就可调直。
我们是将表针装上，在空转的情况下将表针转半圈多在与齿条配合
代表卡尺就是在预紧方面叫人烦.你要是不预紧,表针就不稳定就无法使用,所以我是这样预紧的,拿个尖一点的表起子插入一个齿轮的空里让这个齿轮不要动,然后在用一个尖表起子旋转另一个齿轮,就能预紧了.不防试试.我每次这样预紧还行.装上表针可以回零,表针也很稳定
这种表卡尺在修理的过程中经常会出现这样的问题，我在修理的过程中通常是将齿轮和齿条错开一点距离，让齿轮可以自由的转动，同时用一个U字型的曲别针将其中一个齿轮固定，再用最小的表起子转动另外一个齿轮，将预紧力上到预想力量的时候，将齿轮和齿条推到一起，松开曲别针，装上螺钉试验一下，如果预紧力不适当再根据所需力量，增大或减小，这样一般都能调整好。
小齿轮里的游丝坏了
不知道游丝怎么取出，齿轮底部有个弹簧片卡住，
用镊子,把镊子的一端顶住卡簧的卡口处往后力就行了
其实带表卡尺表头安装时最为关键的是一个游丝预紧的问题．怎么预紧，操作起来还是有一定难度的．大家知道，要想预紧，必须是有一个齿轮不动（一般为非游丝轮），而另一个齿轮要转动一圈左右（一般为游丝轮），预紧好后，在两齿轮相对位置不变的情况下同时与齿条对接，然后还要调整两齿轮与齿条的配合间隙到合适位置，以使齿轮与齿条在整个卡尺量程中相对运动平稳，噪声少．这样一把表卡才能装好．
我讲一下我常用的两种方法：
方法一将表头与尺框联接的呈倒三角分布的三颗螺丝拆下，但同时保证表头下平面与尺框上平面不分离，然后将一个齿轮与齿条推合（一般为非游丝轮，即左边的那个齿轮），顺时针旋转表头，使另一个齿轮（一般为游丝轮，即右边的那个齿轮）与齿条分离，再用镊子顶尖挑齿轮上（即前面讲的那只与齿条分离的齿轮，即游丝轮）的孔，按预紧方向（大多数牌子的带表卡尺是顺时针方向预紧的）拔动齿轮一圈左右，保持住预紧后两轮位置不发生位移，最后将两齿轮一齐与齿条充分接触后再拿掉镊子．到此只是初步的预紧．接下来的动作是：将三颗螺钉装上，并轻度预紧，再慢慢在整个卡尺量程中推动尺框，使齿轮与齿条的啮合自然调整到最佳位置（以听不到明显的噪声为准），好了以后，再拧紧三颗螺钉，然后是将表盘表针压盖等部件．
第二种方法是：表头与尺框分离状况下的预紧，找一根别针，做成一个匚型，用其中一条的针尖挑住非游丝轮，然后镊子拔动游丝轮到合适位置后，用自制的匚型别针的另一个针尖锁住游丝轮，抽掉镊子，拿稳匚别针，保持预紧好的两齿轮不发生位移，再将两齿轮同时与齿条啮合后，抽掉匚别针．以后的步骤同上条．
用以上两种方法，基本可以解决各型卡尺表头齿轮游丝预紧的问题．新手们多加练习后一般均可以很好的掌握．
一般牌子的尺子好像有圆弧曹的一侧的是非游丝轮吧？
我拆过游丝轮，里面的钢丝弹簧力度比较小，另一个非游丝轮的是弹簧片，力度比游丝轮大
发表于2008-11-30 10:24:17 | 只看该作者
就一根针就够了
预紧很简单，一根针就可以了
不管什么牌的卡尺都可以用。
具体方法是：将游丝轮先预紧然后用针插进齿轮的孔里，不让它松开
然后在装上去，最后才抽掉针。
