三视图与展开图讲解

立体图形三视图及展开图一、知识点(一)三视图在观察物体的时候，我们往往可以从不同的角度进行观察，角度不同，看到的风景就会不同。

比如：我们可以从正面看、上面看、左面看，看到的图形分别称为正视图、俯视图和左视图，并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是相同的。

对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积(二)正方体的展开图展开后由上、下、左、右、前、后六个正方形面组成，这六个正方形面的面积都相等，我们采用不同的剪开方法，共可以得到下面(三)长方体的展开图：观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即S上＝S下＝长×宽，S左＝S右＝宽×高，S前＝S后＝长×高。

(四)判断图形折叠后能否围成长方体或正方体的方法判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断。

二、题型(一)展开图与对立面【例1.1】水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示，如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面。

则“祝”、“你”、“前”分别表示正方体的________________________。

【答案】后面、上面、左面【解析】易知“你”、“程”相对，“前”、“锦”相对，“祝”、“似”相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面。

【例1.2】一个数学玩具的包装盒是正方体，其表面展开图如下。

现在每方格内都填上相应的数字。

已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是___________。

【答案】3、1、2【解析】面上的数是“0”，与“B”相对的面上的数是“2”，与“C"相对的面上的数是“1”。

专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。

2.物体的三视图特指主视图、俯视图、左视图。

（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。

（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。

（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。

物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

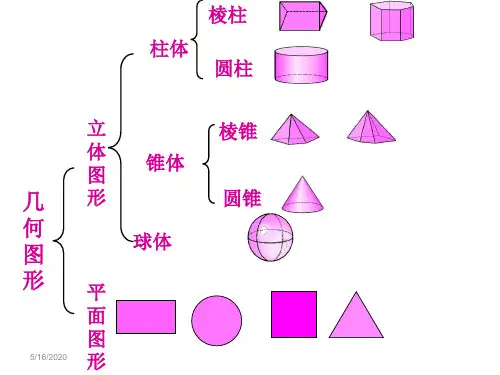

3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。

【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．专题知识回顾专题典型题考法及解析【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A． B． C． D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A．B． C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。

三视图和展开图的认识1.定义：三视图是指一个物体在三个不同方向上的投影，包括正视图、俯视图和侧视图。

2.作用：通过三视图可以全面了解物体的形状和结构，是工程制图和建筑设计中必不可少的一部分。

3.绘制方法：(1)正视图：物体正面朝向观察者，投影在水平面上。

(2)俯视图：物体上方朝向观察者，投影在垂直于水平面的竖直面上。

(3)侧视图：物体左侧或右侧朝向观察者，投影在垂直于水平面和俯视图所在平面的斜面上。

4.定义：展开图是将一个立体图形展开成平面图形，以便于观察和计算。

(1)矩形展开图：最常见的展开图类型，适用于各种矩形容器、包装盒等。

(2)圆形展开图：适用于圆形或近似圆形的物体，如圆筒、圆盘等。

(3)三角形展开图：适用于三角形的物体，如三角尺、三角形的包装盒等。

(4)其他多边形展开图：适用于各种多边形的物体，如六边形、八边形等。

5.绘制方法：(1)矩形展开图：将立体图形的侧面沿着高展开，得到一个长方形或正方形。

(2)圆形展开图：将立体图形的侧面沿着直径展开，得到一个扇形。

(3)三角形展开图：将立体图形的侧面沿着高展开，得到一个三角形。

(4)其他多边形展开图：根据立体图形的形状和结构，选择合适的方法将其展开。

三、三视图与展开图的相互关系1.展开图可以转化为三视图：通过观察展开图，可以确定物体的正视图、俯视图和侧视图。

2.三视图可以转化为展开图：根据三视图，可以绘制出物体的展开图。

3.展开图中的信息可用于三视图的绘制：展开图中的边长、角度等信息可以用于确定三视图中的尺寸和形状。

四、实际应用1.工程制图：在建筑设计、机械设计等领域，三视图和展开图是表达物体形状和结构的重要手段。

2.制造业：在制造过程中，通过三视图和展开图可以方便地切割、加工和组装物体。

3.教育：在三视图和展开图的教学中，有助于培养学生的空间想象能力和逻辑思维能力。

4.日常生活中：展开图在包装、折叠等方面有广泛应用，如纸箱、衣物等。

五、注意事项1.准确绘制：在绘制三视图和展开图时，要注意尺寸、形状和位置的准确性。

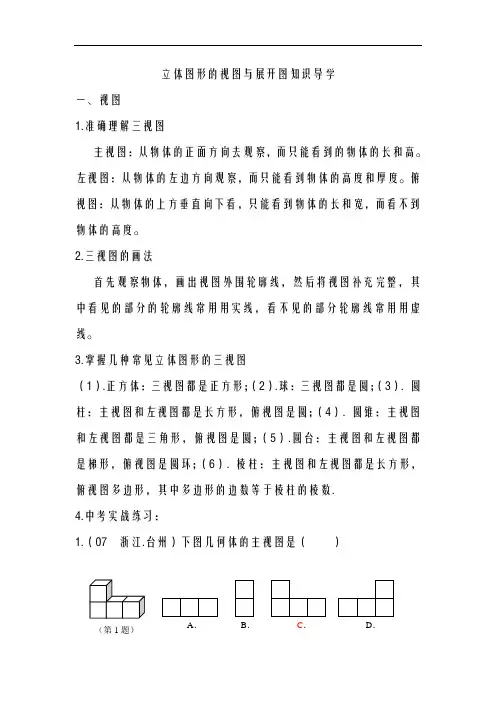

立体图形的视图与展开图知识导学一、视图1.准确理解三视图主视图：从物体的正面方向去观察，而只能看到的物体的长和高。

左视图：从物体的左边方向观察，而只能看到物体的高度和厚度。

俯视图：从物体的上方垂直向下看，只能看到物体的长和宽，而看不到物体的高度。

2.三视图的画法首先观察物体，画出视图外围轮廓线，然后将视图补充完整，其中看见的部分的轮廓线常用用实线，看不见的部分轮廓线常用用虚线。

3.掌握几种常见立体图形的三视图（1）.正方体：三视图都是正方形；（2）.球：三视图都是圆；（3）. 圆柱：主视图和左视图都是长方形，俯视图是圆；（4）. 圆锥：主视图和左视图都是三角形，俯视图是圆；（5）.圆台：主视图和左视图都是梯形，俯视图是圆环；（6）. 棱柱：主视图和左视图都是长方形，俯视图多边形，其中多边形的边数等于棱柱的棱数.4.中考实战练习：1.（07 浙江.台州）下图几何体的主视图是（）A．B．C．D．（第1题）解析：从正面方向看，可以看到两层，第一层有三个小正方形，第二层有一个小正方形，而第二层的一个小正方形坐落在第一层最左边小正方形的上面。

由此可以看出，答案应选C.2. （07 山东.临淄）如图(1)放置的一个机器零件，若其主视图如图(2)，则其俯视图是解析：首先明确俯视图是从物体的正上方向下看，本题从物体的上方向下看，可以看到外围的轮廓是长方形，而在外围轮廓的正中间，又可以看到一个小正方形，再结合主视图可以排除B 可选出正确答案C.3.（07 浙江.义乌）下面四个几何体中，主视图、左视图、俯视图是全等图形的几何图形是Ａ．圆柱 Ｂ．正方体 Ｃ．三棱柱 Ｄ．圆锥解析：圆柱的主视图和左视图是长方形，俯视图是圆；正方体的正视图、左视图、俯视图都是正方形；三棱柱主视图和左视图都是长方形（或正方形），俯视图是三角形；圆锥的主视图和左视图都是三角形，俯视图是圆，因此可知答案为B.4. （07四川内江）4．如图（2）是一个立体图形的主视图、左视图和俯视图，那么这个立体图形是（ ）（A ） （B ） （C ） （D ） ( 2)( 1) (第2题)A ．圆锥B ．三棱锥C ．四棱锥D ．五棱锥解析：本题所给的四个答案的主视图和左视图都是三角形，故只有通过俯视图来判断到底是哪个立体图形，圆锥的俯视图是圆，三棱锥的俯视图是三角形，四棱锥的俯视图是四边形，五棱锥的俯视图是五边形，而本题中的俯视图是四边形，故只有B 答案符合题意，应选B.5.（07株洲）一个几何体的三视图如下图所示，主视图左视图俯视图那么这个几何体是（ ）A. B. C. D.解析:本题有三种解法:一、通过主视图判断,可直接得出只有C 的主视图是长方形;二、通过左视图也可发现只有C 的左视图是长方形,三、通过俯视图发现只有C 和D 的俯视图是三角形,再结合主视图或俯视图,就可排除D,故本题应选C.主视图 左视图俯视图 图（2）二、展开图1.准确理解展开图沿着立体图形的一些棱将它剪开，可以把立体图形开张成一个平面图形，同一个立体图形按不同的剪开方式得到的平面图形是不一样的。

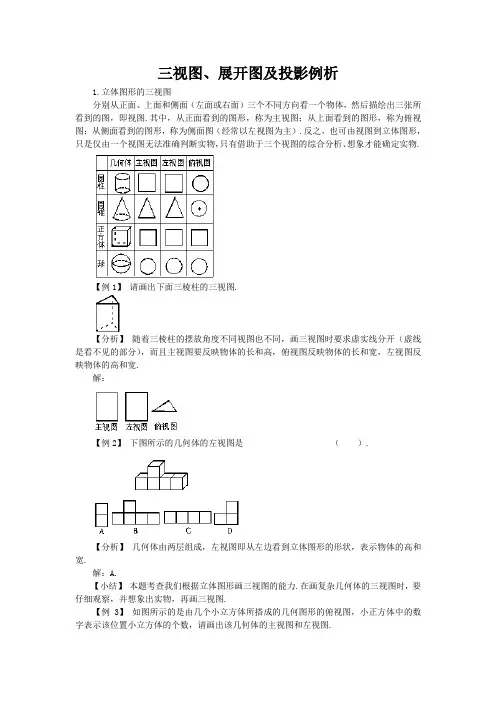

三视图、展开图及投影例析1.立体图形的三视图分别从正面、上面和侧面（左面或右面）三个不同方向看一个物体，然后描绘出三张所看到的图，即视图.其中，从正面看到的图形，称为主视图；从上面看到的图形，称为俯视图；从侧面看到的图形，称为侧面图（经常以左视图为主）.反之，也可由视图到立体图形，只是仅由一个视图无法准确判断实物，只有借助于三个视图的综合分析、想象才能确定实物.【例1】请画出下面三棱柱的三视图.【分析】随着三棱柱的摆放角度不同视图也不同，画三视图时要求虚实线分开（虚线是看不见的部分），而且主视图要反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽.解：【例2】下图所示的几何体的左视图是（）.【分析】几何体由两层组成，左视图即从左边看到立体图形的形状，表示物体的高和宽.解：A.【小结】本题考查我们根据立体图形画三视图的能力.在画复杂几何体的三视图时，要仔细观察，并想象出实物，再画三视图.【例3】如图所示的是由几个小立方体所搭成的几何图形的俯视图，小正方体中的数字表示该位置小立方体的个数，请画出该几何体的主视图和左视图.【分析】我们观察所给俯视图及图中的数字，按照小立方体的排列方法可以抽象出几何体的形状，再根据这个实物画出它的主视图和左视图.解：根据每个小方格中的数字，可以抽象出如左边的实物图，再根据实物图画出几何体的主视图和左视图.【例4】如果下图是由几个相同的小正方体搭成的几何体的三种视图，则搭成这个几何体的小正方体的个数是（）.Ａ.3 Ｂ.4 Ｃ.5 Ｄ.6【分析】根据三视图，想象立体图形，根据“长对正”“高平齐”“宽宽相等”可知小正方形共有4块.解：B.2.立体图形的展开图立体图形是由面围成的，同一个立体图形，沿不同方式展开得到的平面图形是不一样的，常见几何体的展开图有：①圆锥：圆锥的侧面展开图是一个扇形，其中扇形的半径是圆锥的母线长，弧长是底面的周长.②圆柱：圆柱的侧面展开图是矩形，矩形的一边长是底面的圆周长，另一边长是圆柱的高.③正方体：正方体的表面展开图共有11种情况，我们归纳为4类，详见A3版.【例5】（2007·北京课改区）将如图所示的圆心角为90°的扇形纸片AOB围成圆锥形纸帽，使扇形的两条半径OA与OB重合（接缝粘贴部分忽略不计），则围成的圆锥形纸帽是（）.【分析】展示给我们的正面是扇形两边OA与OB重合的部分.我们可找一等腰直角三角形纸片画上如图的直线进行演示一下，与选项对照便可得结果.解：B.【例6】下列图形（1）（2）（3）（4）分别能折叠成什么图形.【分析】要想正确解答此题，需要我们熟悉一些常见几何体的展开图.解：（1）圆柱；（2）五棱柱；（3）圆锥；4）三棱柱.3.平行投影与中心投影平行光线所形成的投影，称为平行投影；从一点发出的光线所形成的投影称为中心投影.【例7】小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是（）.【分析】因为太阳光线是平行投影，所以矩形木框在地面上形成的投影不可能是有两边不平行的梯形.解：A【例8】如图a、b是两棵小树在同一时刻的影子，请指出哪一个是太阳光线，哪一个是灯光光线？【分析】太阳光线的影子应在树的同侧，而且影子是互相平行的，灯光光线的影子可以在树的两侧.解：图a是灯光光线，图b是太阳光线.【例9】）已知：如图27.1－2，AB和DE是直立在地面上的两根立柱．AB=5m，某一时刻AB在阳光下的投影BC=3m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．图27.1－2图27.1－3【解】（1）如图27.1－3，连结AC，过点D作DF⊥AC，交直线BC于F，线段EF即为DE的投影；（2）因为AC⊥DF，所以∠ACB＝∠DFE．又因为∠ABC＝∠DEF＝90°，所以△ABC ∽△DEF．所以AB BC，所以DE=10cm.DE EF【点评】注意不同时刻同一物体的影长是不同的，但同一时刻不同物体及影长与光线构成的三角形是相似的．。
