三视图与表面展开图

立体图形三视图及展开图一、知识点(一)三视图在观察物体的时候，我们往往可以从不同的角度进行观察，角度不同，看到的风景就会不同。

比如：我们可以从正面看、上面看、左面看，看到的图形分别称为正视图、俯视图和左视图，并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是相同的。

对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积(二)正方体的展开图展开后由上、下、左、右、前、后六个正方形面组成，这六个正方形面的面积都相等，我们采用不同的剪开方法，共可以得到下面(三)长方体的展开图：观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即S上＝S下＝长×宽，S左＝S右＝宽×高，S前＝S后＝长×高。

(四)判断图形折叠后能否围成长方体或正方体的方法判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断。

二、题型(一)展开图与对立面【例1.1】水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示，如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面。

则“祝”、“你”、“前”分别表示正方体的________________________。

【答案】后面、上面、左面【解析】易知“你”、“程”相对，“前”、“锦”相对，“祝”、“似”相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面。

【例1.2】一个数学玩具的包装盒是正方体，其表面展开图如下。

现在每方格内都填上相应的数字。

已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是___________。

【答案】3、1、2【解析】面上的数是“0”，与“B”相对的面上的数是“2”，与“C"相对的面上的数是“1”。

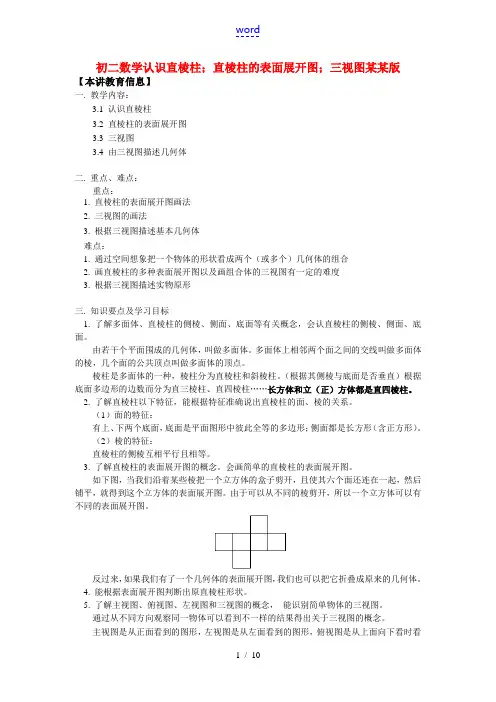

初二数学认识直棱柱；直棱柱的表面展开图；三视图某某版【本讲教育信息】一. 教学内容：3.1 认识直棱柱3.2 直棱柱的表面展开图3.3 三视图3.4 由三视图描述几何体二. 重点、难点：重点：1. 直棱柱的表面展开图画法2. 三视图的画法3. 根据三视图描述基本几何体难点：1. 通过空间想象把一个物体的形状看成两个（或多个）几何体的组合2. 画直棱柱的多种表面展开图以及画组合体的三视图有一定的难度3. 根据三视图描述实物原形三. 知识要点及学习目标1. 了解多面体、直棱柱的侧棱、侧面、底面等有关概念，会认直棱柱的侧棱、侧面、底面。

由若干个平面围成的几何体，叫做多面体。

多面体上相邻两个面之间的交线叫做多面体的棱，几个面的公共顶点叫做多面体的顶点。

棱柱是多面体的一种，棱柱分为直棱柱和斜棱柱。

（根据其侧棱与底面是否垂直）根据底面多边形的边数而分为直三棱柱、直四棱柱……长方体和立（正）方体都是直四棱柱。

2. 了解直棱柱以下特征，能根据特征准确说出直棱柱的面、棱的关系。

（1）面的特征：有上、下两个底面，底面是平面图形中彼此全等的多边形；侧面都是长方形（含正方形）。

（2）棱的特征：直棱柱的侧棱互相平行且相等。

3. 了解直棱柱的表面展开图的概念。

会画简单的直棱柱的表面展开图。

如下图，当我们沿着某些棱把一个立方体的盒子剪开，且使其六个面还连在一起，然后铺平，就得到这个立方体的表面展开图。

由于可以从不同的棱剪开，所以一个立方体可以有不同的表面展开图。

反过来，如果我们有了一个几何体的表面展开图，我们也可以把它折叠成原来的几何体。

4. 能根据表面展开图判断出原直棱柱形状。

5. 了解主视图、俯视图、左视图和三视图的概念，能识别简单物体的三视图。

通过从不同方向观察同一物体可以看到不一样的结果得出关于三视图的概念。

主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面向下看时看到的图形。

一般来说，首先要指定正面。

专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。

2.物体的三视图特指主视图、俯视图、左视图。

（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。

（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。

（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。

物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。

【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．专题知识回顾专题典型题考法及解析【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A． B． C． D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A．B． C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。

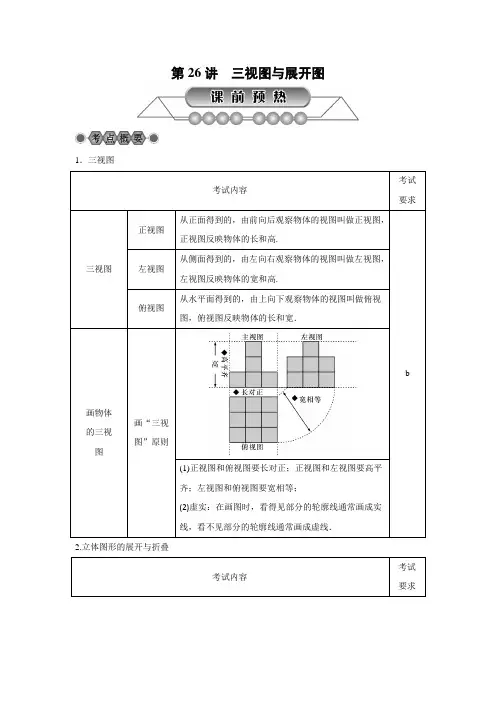

第26讲三视图与展开图1．三视图考试内容考试要求三视图正视图从正面得到的，由前向后观察物体的视图叫做正视图，正视图反映物体的长和高.b 左视图从侧面得到的，由左向右观察物体的视图叫做左视图，左视图反映物体的宽和高.俯视图从水平面得到的，由上向下观察物体的视图叫做俯视图，俯视图反映物体的长和宽．画物体的三视图画“三视图”原则(1)正视图和俯视图要长对正；正视图和左视图要高平齐；左视图和俯视图要宽相等；(2)虚实：在画图时，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线．2.立体图形的展开与折叠考试内容考试要求圆锥的侧面展开图圆锥的侧面是一个扇形，能根据展开图想象和制作立体模型．b 直棱柱侧面展开图直棱柱侧面展开图是矩形，能根据展开图想象和制作立体模型．正方体的平面展开图一个立体图形沿不同的棱剪开就得到不同的平面图形．考试内容考试要求基本思想转化思想，将立体图形转化为平面图形，如物体的包装等． b 1．(2017·衢州)如图是由四个相同的小立方体搭成的几何体，它的主视图是()第1题图第2题图2．(2017·丽水)如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是()A．俯视图与主视图相同B．左视图与主视图相同C．左视图与俯视图相同D．三个视图都相同3．(2017·宁波)如图所示的几何体的俯视图为()4．(2017·金华)一个几何体的三视图如图所示，这个几何体是()A．球B．圆柱C．圆锥D．立方体【问题】如图，下列四个几何体是水平放置．(1)这四个几何体中，主视图与其他三个不相同的是________；(2)图(1)的直三棱柱，底面是边长为2的正三角形，高为4，则此直三棱柱的侧面展开图的面积________；(3)图(2)的圆柱，底面半径为2，高为4，则此圆柱左视图的面积________；(4)通过(1)(2)(3)的解答，请你联想三视图和立体图形展开图的相关知识、方法．【归纳】通过开放式问题，归纳、疏理简单几何体的三视图、展开图．类型一判断(画)几何体的三视图例1下列几何体中，俯视图相同的是()A．①②B．①③C．②③D．②④【解后感悟】掌握从不同方向看物体的方法和画几何体三视图的要求，通过仔细观察、比较、分析，可选出正确答案．1．(1)(2016·湖州)由六个相同的立方体搭成的几何体如图所示，则它的主视图是()(2)(2017·黔西南州)下列四个几何体中，主视图与左视图相同的几何体有()A．1个B．2个C．3个D．4个(3)(2017·台州)如图所示的工件是由两个长方体构成的组合体，则它的主视图是()类型二由三视图判断原几何体的形状例2(2016·黄石)某几何体的主视图和左视图如图所示，则该几何体可能是()A．长方体B．圆锥C．圆柱D．球【解后感悟】由三视图确定几何体，往往需要把三个视图组合起来、空间想象综合考虑；掌握常见几何体的三视图是解题的关键．2．(1)(2015·桂林)下列四个物体的俯视图与如图给出视图一致的是()(2)(2017·嘉兴模拟)如图是某个几何体的三视图，该几何体是()A．长方体B．正方体C．圆柱D．三棱柱(3)(2015·随州)如图是一个长方体的三视图(单位：cm)，根据图中数据计算这个长方体的体积是cm3.类型三立体图形的展开与折叠例3如图给定的是纸盒的外表面，下面能由它折叠而成的是()【解后感悟】常见几何体的展开与折叠：①棱柱的平面展开图是由两个相同的多边形和一些长方形组成，按棱柱表面不同的棱剪开，可能得到不同组合方式的平面展开图，特别关注正方体的表面展开图；②圆柱的平面展开图是由两个相同的圆形和一个长方形组成的；③圆锥的平面展开图是由一个圆形和一个扇形组成的．3．(1)(2017·漳州模拟)如图是一个长方体包装盒，则它的平面展开图是()(2)(2015·广州)如图是一个几何体的三视图，则该几何体的展开图可以是()(3)如图1是边长为1的六个小正方形组成的图形，它可以围成图2的正方体，则图1中小正方形顶点A，B在围成的正方体上的距离是()A．0 B．1 C. 2 D.3(4)(2016·十堰)如图，从一张腰长为60cm，顶角为120°的等腰三角形铁皮OAB中剪出一个最大的扇形OCD，用此剪下的扇形铁皮围成一个圆锥的侧面(不计损耗)，则该圆锥的高为()A．10cm B．15cm C．103cm D．202cm类型四几何体的综合运用例4学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：碟子的个数碟子的高度(单位：cm)1 22 2＋1.53 2＋34 2＋4.5……(1)当桌子上放有x(个)碟子时，请写出此时碟子的高度(用含x的式子表示)；(2)分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．【解后感悟】从问题中获取信息(读表)，找出碟子个数与碟子高度之间的关系式是解此题的关键．4．(1)(2017·湖州)如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是()A．200cm2B．600cm2C．100πcm2D．200πcm2(2)如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有一滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外壁A处到达内壁B处的最短距离为cm.【课本改变题】教材母题－－浙教版九下第76页例题如图是某几何体的三视图，则该几何体的体积是()A．18 3 B．54 3 C．108 3 D．216 3 【方法与对策】由三视图求原几何体的体积，正确恢复原几何体是解决问题的关键．这类题是中考热点题型，平时学习中也要注意平面图形和空间图形的转化．【分不清三视图中的实线与虚线】一个空心的圆柱如图所示，那么它的主视图是()参考答案第26讲三视图与展开图【考题体验】1．D 2.B 3.D 4.B【知识引擎】【解析】(1)图(1)的主视图为长方形；图(2)的主视图为长方形；图(3)的主视图为长方形；图(4)的主视图为三角形．故主视图与其他三个不相同的是图(4)．(2)侧面展开图是矩形，侧面积为6×4＝24.(3)左视图的面积为4×4＝16.(4)画三视图，根据三视图描述简单几何体，直棱柱，圆锥侧面展开图等【例题精析】例1②③的俯视图都是圆，有圆心，故选C.例2∵如图所示几何体的主视图和左视图分别是长方形和圆，∴该几何体可能是圆柱体．故选C.例3B例4(1)2＋1.5(x－1)＝(1.5x＋0.5)cm(2)由三视图可知共有12个碟子，∴叠成一摞的高度＝1.5×12＋0.5＝18.5(cm)．【变式拓展】1．(1)A(2)D(3)A 2.(1)C(2)D(3)24 3．(1)A(2)A(3)B(4)D 4.(1)D(2)20 【热点题型】【分析与解】由三视图可看出：该几何体是一个正六棱柱，其中底面正六边形的边长为6，高是2，所以该几何体的体积＝6×34×62×2＝108 3.故选C.【错误警示】A。

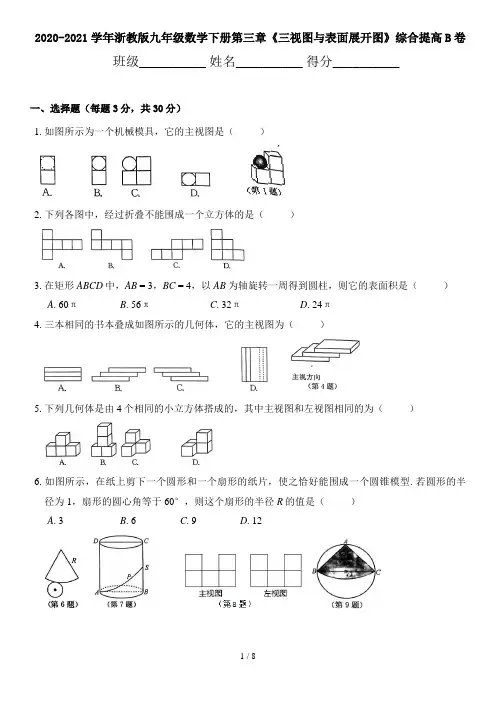

2020-2021学年浙教版九年级数学下册第三章《三视图与表面展开图》综合提高B卷班级__________ 姓名__________ 得分__________一、选择题（每题3分，共30分）1.如图所示为一个机械模具，它的主视图是（）2.下列各图中，经过折叠不能围成一个立方体的是（）3.在矩形ABCD中，AB = 3，BC = 4，以AB为轴旋转一周得到圆柱，则它的表面积是（）A.60πB.56πC.32πD.24π4.三本相同的书本叠成如图所示的几何体，它的主视图为（）5.下列几何体是由4个相同的小立方体搭成的，其中主视图和左视图相同的为（）6.如图所示，在纸上剪下一个圆形和一个扇形的纸片，使之恰好能围成一个圆锥模型.若圆形的半径为1，扇形的圆心角等于60°，则这个扇形的半径R的值是（）A.3B.6C.9D.127.如图所示，在圆柱的截面ABCD 中，AB = 16 π ，BC = 12，动点P 从点A 出发，沿着圆柱的侧面移动到BC 的中点S 的最短距离为（ ）A .10B .12C .20D .148.一个几何体是由若干个相同的立方体组成的，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（ ）A .15B .13C .11D .59.如图所示，从一块直径为24 cm 的圆形纸片上剪出一个圆心角为90°的扇形BAC ，使点A ，B ，C 在圆周上，将剪下的扇形作为一个圆锥的侧面，则这个圆锥的底面圆的半径是（ ）A .12 cmB .6 cmC .32 cmD .23 cm10.如图所示，用邻边长分别为a ，b （a < b ）的矩形硬纸板裁出以a 为直径的两个半圆，再裁出与矩形的较长边、两个半圆均相切的两个小圆.若把半圆作为圆锥形生日帽的侧面，小圆恰好能作为底面，从而做成两个生日帽（拼接处材料忽略不计），则a 与b 满足的关系是（ ）A .b = 3aB .b =a 215 C .b = a 25 D .b = 2a二、填空题（每题4分，共24分）12.如图所示为一个立方体纸盒的展开图，要在其中的三个正方形A ，B ，C 内分别填入适当的数，使它们折成立方体后相对的面上的两个数互为相反数，则A = _________ ，B = _________ .13.如图所示，圆锥的高为23 cm ，∠a = 30°，则圆锥的侧面积为 _________ cm 2.（第13题）（第14题） （第15题） （第16题）14.已知三棱柱的三视图如图所示，在△EFG 中，EF = 4 cm ，EG = 6 cm ，∠EGF = 30°，则AB 的长为 _________ cm .15.一个几何体的主视图和俯视图如图所示，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则m + n = _________ .6.如图所示，在一次数学活动课上，张明用17个边长为1的立方体搭成了一个几何体，然后他请王亮用其他同样的立方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要 _________ 个立方体，王亮所搭几何体的表面积为 _________ .三、解答题（共66分）17.（6分）在桌面上，有若干个完全相同的小正方体堆成的一个几何体，如图所示.请画出这个几何体的三视图.18.（8分）如图所示，小华准备用若干个正方形和长方形拼成一个长方体的展开图.拼完后，小华觉得拼得的图形似乎存在问题.（1）请你帮小华分析一下拼图是否存在问题:若有多余块，则把图中多余部分涂黑；若还缺少，则直接在原图中补全.（2）若图中的正方形边长为3 cm，长方形的长为5 cm，宽为3 cm，请直接写出修正后所折叠面成的长方体的体积: _________ cm3.19.（8分）将一直径为17 cm的圆形纸片（如图1所示）剪成如图2所示形状的纸片，再将纸片沿虚线折叠得到立方体（如图3所示）形状的纸盒，则纸盒的体积最大可以为多少?20.（10分）已知一圆锥的侧面积为16πcm2.（1）求圆锥的母线长L（cm）关于底面半径r（cm）的函数表达式.（2）写出自变量r的取值范围.（3）当圆锥的侧面展开图是圆心角为90°的扇形时，求圆锥的高.21.（10分）已知一个模型的三视图如图所示（单位:m）.（1）请描述这个模型的形状.（2）若制作这个模型的木料密度为360 kg/m3，则这个模型的质量是多少千克?（3）若油漆这个模型，每千克油漆可以漆4 m2，则油漆整个模型需要油漆多少千克?主视图左视图俯视图22.（12分）新年晚会会场上，悬挂着五彩缤纷的小装饰，其中有各种各样的立体图形，如图所示.（1）数出每一个多面体具有的顶点数（V）、棱数（E）和面数（F），并且把结果记入表中:（2）观察表中数据，猜想多面体的顶点数（V）、棱数（E）和面数（F）之间的关系.（3）数学家队拉证明了这一令人惊叹的关系式，即欧拉公式.若已知一个多面体的顶点数V= 196，棱的条数E = 294，请你用欧拉公式求这个多面体的面数.23.（12分）为了培养学生的动手能力，某中学安排各班学生制作生日帽.如果生日帽（圆锥形状）的规格是母线长42 cm，底面直径为16 cm.（1）求生日帽的侧面展开图（扇形）的圆心角的度数.（结果精确到度）（2）已知A种规格的纸片能做3个生日帽，B种规格的纸片能做4个生日帽，该校有26个班级，每班需制作一顶生日帽，写出所有A种规格的纸片张数y关于B种规格的纸片张数x的函数表达式及x的最大值与最小值.学校应购买A，B两种规格的纸片各多少张才不会造成浪费?（3）现有一张边长为79 cm的正方形纸片，它最多能制作几个这种规格的生日帽（生日帽的粘接处忽略不计）.请在比例尺为1:15的正方形纸片上画出生日帽的侧面展开图的裁剪草图，并利用所学的数学知识说明其可行性.答案。

专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。

2.物体的三视图特指主视图、俯视图、左视图。

（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。

（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。

（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。

物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。

【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．专题知识回顾专题典型题考法及解析【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A．B．C．D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A． B．C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。
