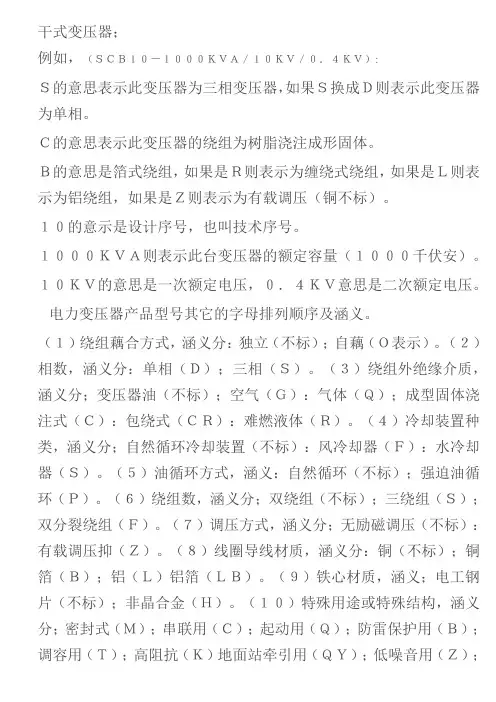

电力变压器基本型号及参数知识干式变压器:例如,(ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０.４ＫＶ):Ｓ的意思表示此变压器为三相变压器,如果Ｓ换成Ｄ则表示此变压器为单相。
Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。
Ｂ的意思就是箔式绕组,如果就是Ｒ则表示为缠绕式绕组,如果就是Ｌ则表示为铝绕组,如果就是Ｚ则表示为有载调压(铜不标)。
１０的意示就是设计序号,也叫技术序号。
１０００ＫＶＡ则表示此台变压器的额定容量(１０００千伏安)。
１０ＫＶ的意思就是一次额定电压,０.４ＫＶ意思就是二次额定电压。
电力变压器产品型号其它的字母排列顺序及涵义。
(１)绕组藕合方式,涵义分:独立(不标);自藕(Ｏ表示)。
(２)相数,涵义分:单相(Ｄ);三相(Ｓ)。
(３)绕组外绝缘介质,涵义分;变压器油(不标);空气(Ｇ):气体(Ｑ);成型固体浇注式(Ｃ):包绕式(ＣＲ):难燃液体(Ｒ)。
(４)冷却装置种类,涵义分;自然循环冷却装置(不标):风冷却器(Ｆ):水冷却器(Ｓ)。
(５)油循环方式,涵义:自然循环(不标);强迫油循环(Ｐ)。
(６)绕组数,涵义分;双绕组(不标);三绕组(Ｓ);双分裂绕组(Ｆ)。
(７)调压方式,涵义分;无励磁调压(不标):有载调压抑(Ｚ)。
(８)线圈导线材质,涵义分:铜(不标);铜箔(Ｂ);铝(Ｌ)铝箔(ＬＢ)。
(９)铁心材质,涵义;电工钢片(不标);非晶合金(Ｈ)。
(１０)特殊用途或特殊结构,涵义分;密封式(Ｍ);串联用(Ｃ);起动用(Ｑ);防雷保护用(Ｂ);调容用(Ｔ);高阻抗(Ｋ)地面站牵引用(ＱＹ);低噪音用(Ｚ);电缆引出(Ｌ);隔离用(Ｇ);电容补偿用(ＲＢ);油田动力照明用(Ｙ);厂用变压器(ＣＹ);全绝缘(Ｊ);同步电机励磁用(ＬＣ)。
变压器型号一、电力变压器型号说明如下:变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式组成。
请问下列电力变压器型号代号含义就是什么？变压器型号一、电力变压器型号说明如下:变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式组成。
电力承装承修承试资质许可证书，是国家电力监管委员会对于能够对新设备安装、设备维护和护理、设备的预防性试验的企业颁发的资质许可证书，取得许可证的单位依法开展活动，受法律保护。
承装类承装（修、试）电力设施许可证等级分为一级、二级、三级、四级和五级。
只有获得各级资质才能从事各级的承装、承修、承试电力设施活动。
扬州志力电气科技有限公司为您提供的承试服务，提供电力承装承修承试免费选型和技术方案、电力承装承修承试资质技术咨询、电力承装承修承试资质电力设备供应、电力承装承修承试资质电力试验设备升级、电力承装承修承试资质试验人员培训等全方位服务。
扬州志力电气科技有限公司提供的所有承试设备，三年质保终身保修，让您售后无忧。

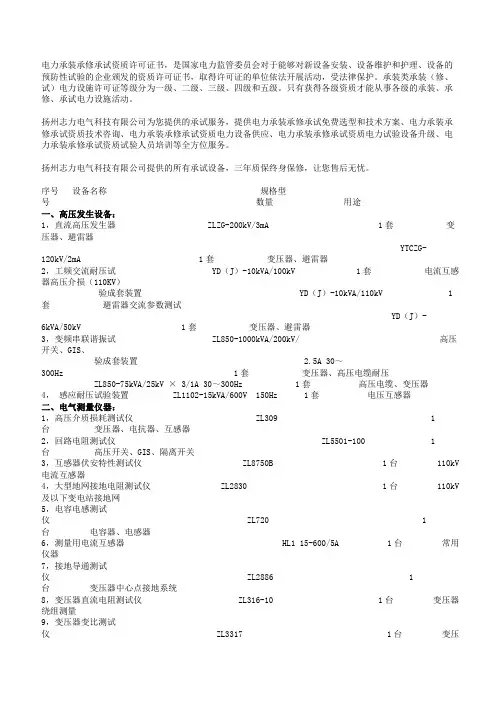

序号设备名称规格型号数量用途一、高压发生设备：1，直流高压发生器ZLZG-200kV/3mA 1套变压器、避雷器YTCZG-120kV/2mA 1套变压器、避雷器2，工频交流耐压试YD（J）-10kVA/100kV 1套电流互感器高压介损（110KV）验成套装置YD（J）-10kVA/110kV 1套避雷器交流参数测试YD（J）-6kVA/50kV 1套变压器、避雷器3，变频串联谐振试ZL850-1000kVA/200kV/ 高压开关、GIS、验成套装置 2.5A 30～300Hz 1套变压器、高压电缆耐压ZL850-75kVA/25kV × 3/1A 30～300Hz 1套高压电缆、变压器4，感应耐压试验装置ZL1102-15kVA/600V 150Hz 1套电压互感器二、电气测量仪器：1，高压介质损耗测试仪ZL309 1台变压器、电抗器、互感器2，回路电阻测试仪ZL5501-100 1台高压开关、GIS、隔离开关3，互感器伏安特性测试仪ZL8750B 1台110kV 电流互感器4，大型地网接地电阻测试仪ZL2830 1台110kV 及以下变电站接地网5，电容电感测试仪ZL720 1台电容器、电感器6，测量用电流互感器 HL1 15-600/5A 1台常用仪器7，接地导通测试仪ZL2886 1台变压器中心点接地系统8，变压器直流电阻测试仪 ZL316-10 1台变压器绕组测量9，变压器变比测试仪ZL3317 1台变压器、电压互感器10，变压器绕组变形测试仪（频响仪） ZL3223 1台变压器11，变压器有载分接开关特性测试仪 ZL3993 1台变压器有载开关测试12，变压器综合参数测试仪 ZL3100 1台变压器13，断路器特性测试仪 ZL3981 1台断路器14，氧化锌避雷器阻性电流测试仪 ZL620D 1台避雷器15，三相微机继电保护测试仪 ZL702 1台继电保护测量16，单相继电保护测试仪 ZL401 1台继电保护测量17，输电线路参数测试仪ZL6450 1台高压输电线路参数测试18，大电流发生器ZLDG-2000A 1台升流检查19，在线电流监测电流表校验仪 1台避雷器在线监查20，雷击计数器动作测试仪ZL605 1只放电计数21，绝缘电阻测试仪ZL2010 2台绝缘电阻测量，变压器绕组绝缘电阻及吸收比测量22，高压电缆故障探测仪 ZL630A 1套电缆23，高压电缆外护套故障探测仪1套电缆24，电缆识别仪ZL6011套电缆三、油、气试验仪器：1，SF6检漏仪ZL4503 1台 SF6气体检测2，SF6露点仪ZL4620-08 1台 SF6气体检测3，色谱仪 ZHGC-9 1台油浸变压器，油开关4，闭口闪点仪ZHBS-8 1台油浸变压器，油开关5，微水仪ZL4620-08 1台 SF6气体检测6，酸值测定仪ZBSZ-8 1台油浸变压器，油开关7，PH测定仪 PH335 1台油浸变压器，油开关8，绝缘油介质损耗测试仪 ZL339 1台绝缘油介质损耗测量9，绝缘油介电强度测试仪ZL3601 1台绝缘油的耐压测量10，电导率仪SJ-CT1A 1台绝缘子盐密测量四、常用仪器仪表1，数字式兆欧表 ZL2672 1只绝缘电阻测量2，万用表 MF471只试验电压测量3，电流表 C311块常用仪表4，电压表 T191块常用仪表5，功率表 D341块常用仪表6，单臂电桥QJ231台直流电阻测量7，双臂电桥 QJ441台直流电阻测量8，数字式双钳相位伏安表ZL2220 1只电流电压回路检查9，相序表TG-2 1只指示三相正弦交流电源相序的顺逆10，钳形电流表UT205 1只电流测量11，直流稳压稳流电源YD-AD1005 1套常用仪表12，互感器二次负载测试仪ZL2150 1台二次负荷测量13，三相调压器 TSGC2-15KVA 1台调压14，温湿度计KT-903 1台常用仪表尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有变频串联谐振,串联谐振试验装置,变频串联谐振耐压试验装置,变压器油耐压测试仪，高压绝缘垫、短路接地线、继电保护测试仪、高压核相仪等等的介绍，您如果对我们的产品有兴趣，咨询。
YDQC系列交直流高压试验变压器使用说明书一、产品概述YDQC系列轻型交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准ZBK41006—89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。
实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。
YDQC系试变轻串直交列产压流流符品验器型激DC AC 号容交流AC 输量直流DC 出KV A 电压KV二、产品结构YDQC系列轻型高压试验变压器铁芯为单框式。
线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。
高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
其内外部结构见图1。
图1：YDQC试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-二次级高压绕组；19-变压器油。
三、工作原理YDQC系列轻型高压试验变压器为单相变压器，联结组标号II。
单台高压试验变压器的工作过程，用交流220V（10KV A以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KV A以上调压器外附）调节0~200V（10KV A以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
其工作原理图见图2所示。
1、单台YDQC高压试验变压器工作原理示意图图2 ：单台YDQC高压试验变压器工作原理示意图在试验变压器中：a、x为低压输入端；A、X 为高压输出端；E、F为仪表测量端。
干式变压器；例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。
Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。
Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。
１０的意示是设计序号，也叫技术序号。
１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。
１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。
电力变压器产品型号其它的字母排列顺序及涵义。
（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。
（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。
（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。
（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。
（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。
（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。
（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。
（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。
（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。
（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。
变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。
请问下列电力变压器型号代号含义是什么？变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。
变压器的规格型号:按电压等级分：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。
②按绝缘散热介质分：干式变压器，油浸式变压器，其中干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。
③按铁芯结构材质分:硅钢叠片变压器，硅钢卷铁芯变压器，非晶合金铁芯变压器。
④按设计节能序列分:SJ,S7,S9,S11,S13,S15。
⑤按相数分：单相变压器，三相变压器。
⑥按容量来说我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算，50KV A，80KV A，100KV A，125KV A，160KV A，200KV A，250KV A，315KV A，400KV A，500KV A，630KV A，800KV A，1000KV A，1250KV A，1600KV A，2000KV A，2500KV A，3150KV A，4000KV A，5000KV A等。
规格按电压来说分36伏,110伏,0.4千伏,10千伏,22千伏,6千伏,35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏按容量来说我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算，50KV A，80KV A，100KV A等变压器的型号太多了变压器的型号由：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。
如：SFPZ9-120000/110指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KV A，高压侧额定电压为110KV的变压器。
容量的话国家标准容量为：30，50，63，80，100，125，160，200，250，315，400，500，630，800，1000，1250，1600，2000干式变压器；例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。

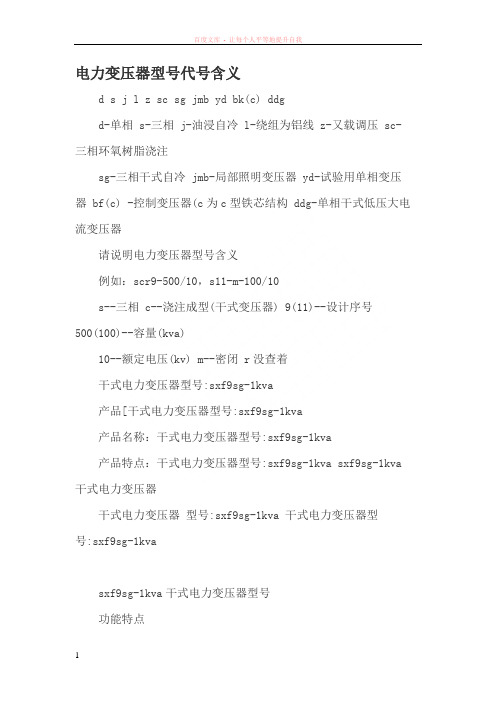

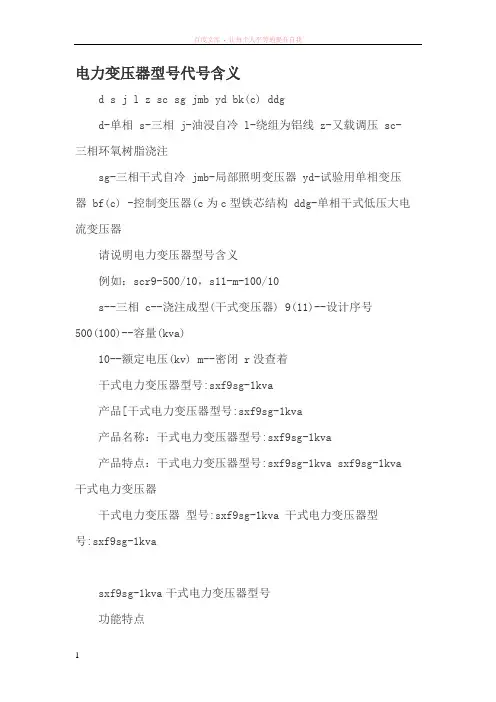

电力变压器型号代号含义d s j l z sc sg jmb yd bk(c) ddgd-单相 s-三相 j-油浸自冷 l-绕组为铝线 z-又载调压 sc-三相环氧树脂浇注sg-三相干式自冷 jmb-局部照明变压器 yd-试验用单相变压器 bf(c) -控制变压器(c为c型铁芯结构 ddg-单相干式低压大电流变压器请说明电力变压器型号含义例如：scr9-500/10，s11-m-100/10s--三相 c--浇注成型(干式变压器) 9(11)--设计序号500(100)--容量(kva)10--额定电压(kv) m--密闭 r没查着干式电力变压器型号:sxf9sg-1kva产品[干式电力变压器型号:sxf9sg-1kva产品名称：干式电力变压器型号:sxf9sg-1kva产品特点：干式电力变压器型号:sxf9sg-1kva sxf9sg-1kva 干式电力变压器干式电力变压器型号:sxf9sg-1kva 干式电力变压器型号:sxf9sg-1kvasxf9sg-1kva干式电力变压器型号功能特点使用条件sxf9sg-1kva系列变压器应室内使用，正常使用条件为：环境温度：-15°c~+45°c海拔高度：不超过1000米;相对湿度：£90%;安装场所应无严重影响变压器绝缘强度气体，蒸汽，化学沉淀，灰尘，污垢及其它爆炸性和侵蚀性介质;安装现场应无严重振动或颠簸。
电力变压器的型号和符号含义注：电力变压器型号后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压（千伏）。
例如：SJL-1000/10位三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压位10千伏。
型号中符号排列顺序含义代表符号内容类别1（或末位）线圈耦合方式自耦降压（或自耦升压）O2 相数单相三相DS3 冷却方式油浸自冷干式空气自冷干式浇注绝缘油浸风冷油浸水冷强迫油循环风冷强迫油循环水冷JGCFSFPSP4 线圈数双线圈三线圈—S5 线圈导线材质铜铝—L6 调压方式无励磁调压有载调压—Z加强干式干式防火移动式成套QHDT。

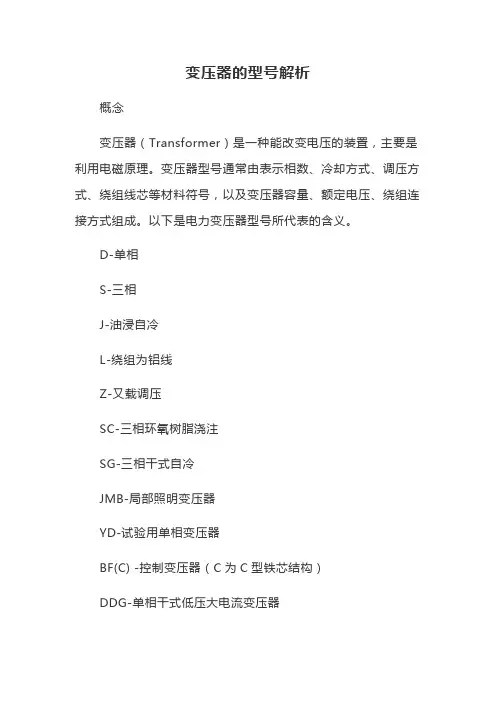

变压器的型号解析概念变压器（Transformer）是一种能改变电压的装置，主要是利用电磁原理。
变压器型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料符号，以及变压器容量、额定电压、绕组连接方式组成。
以下是电力变压器型号所代表的含义。
D-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C) -控制变压器（C为C型铁芯结构）DDG-单相干式低压大电流变压器注：电力变压器后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压（千伏）。
举例1.SJL-1000/10，为三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压为10千伏电力变压器的型号表示方法:基本型号+设计序号--额定容量(KVA)/高压侧电压。
2.S7-315/10变压器即三相（S）铜芯10KV变压器,容量315KVA,设计序号7为节能型。
3.scr9-500/10，s11-m-100/10❶、型号含义：S──三相C──浇注成型（干式变压器）r──缠绕型9（11）──设计序号500（100）──容量（KVA）10──额定电压（KV）m──密闭❷、型号含义： SCZ(B)9-XXXX/**SC──三相固体成型（环氧浇注）Z--有载调压B--低压箔式线圈9──性能水平代号XXXX──额定容量（kVA）**──额定高压电压（按额定值填入）变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。
4.SFPZ9-120000/110指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，高压侧额定电压为110KV的变压器。
5.SCB9-2000/10SC──三相固体成型(环氧浇注)B──低压箔式线圈9──性能水平代号2000──额定容量10──额定高压电压6.SCB9-2000/0.4~0.23 Dyn11此为干式变压器的型号表示S──代表三相；C──代表环氧树脂浇注绝缘；B──配电变压器；2000──是容量KVA ；0.4-0.23KV──低压侧额定线电压、额定相电压；Dyn11──接线方式表示的是一次侧三相三角形接线，低压侧星形接线，低压侧线电压为11点，即：低压侧线电压超前高压侧线电压30度。

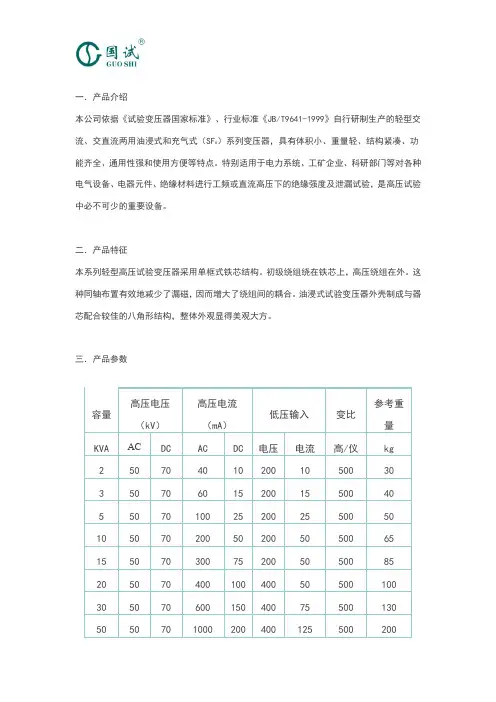

一．产品介绍本公司依据《试验变压器国家标准》、行业标准《JB/T9641-1999》自行研制生产的轻型交流、交直流两用油浸式和充气式（SF6）系列变压器，具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验，是高压试验中必不可少的重要设备。
二．产品特征本系列轻型高压试验变压器采用单框式铁芯结构。
初级绕组绕在铁芯上，高压绕组在外。
这种同轴布置有效地减少了漏磁，因而增大了绕组间的耦合。
油浸式试验变压器外壳制成与器芯配合较佳的八角形结构，整体外观显得美观大方。
三．产品参数容量高压电压（kV）高压电流（mA）低压输入变比参考重量KVA AC DC AC DC电压电流高/仪kg 2507040102001050030 3507060152001550040 55070100252002550050 105070200502005050065 155070300752005050085 20507040010040050500100 30507060015040075500130 505070100020040012550020010100140100252005010001202010014020050400501000160301001403008540075100020050100140500140400125100025020150210133354005015002603015021020055400751500300501502103339540012515003501001502106671904002501500430本公司产品严格按照国家标准及行业规程生产，通过国家各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证。
YD-J系列超轻型高压试验变压器
YD系列高压试验变压器是原TDM系列试验变压器设计者在吸取广大用户意见后研制出的新产品。
YD系列产品型号释义
Y D （ＪＺＣ）Ａ／Ｂ
│ │││ │││
试验变压器单相交流直流串激容量输出电压
(KVA) (KV)
例如：YD(J)－250/250型为容量250KVA，输出电压250KV的交流试验变压器；
YD(JZ)－250/250型为容量250KVA，输出电压250KV的交直流两用试验变压器；
YD(JZC)－250/250型为容量250KVA，输出电压250KV的，高压线圈具串激抽头的交直流试验变压器；
注：目前我公司试验变压器单台最大容量为250KVA，单台最高电压250KV。
其详细额定参数见附表
一、结构特点
针对TDM系列试验变压器的缺陷和采纳用户的合理意见，改进后的YD系列产品具有如下特点：１、绝缘结构布局方面，根据变位器油“距离效应”原理，采用多层次绝缘，变压器的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。
２、解决了TDM系列变压器渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油经膨胀从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。
所以该套管除具装硅堆、短路杆和串管杆等功用外，还相当于变压器储油器。
３、TDM系列变压器高压输出端采用环氧树脂密封，由于环氧树脂在常态下灌注时会产生大量气泡，而使得高压引线部位出现放电现象。
YD系列产品则采用金属件固定引线笔均压，从而消除了放电现象。
４、本系列产品油箱，结构紧凑，外观新颖，体积、重量均小于ＴＳＢ系列产品体积的20％左右。
５、本系列产品铁芯为单框芯式，使用DQ型，0.30mm冷轧向硅钢片叠成，用新的特殊材料予以紧因，取代了传统的穿芯螺杆。
线圈为同心圆筒多层塔式结构。
本系列产品通用性强，携带方面，可测试各种高压电气设备的绝缘性能。
二、工作原理
本系列产品为单相，低压接入220V（输入电压为400V的产品接380V）工频电源。
根据电磁感应原理，改变输入电压，以获得试验所需的输出电压。
本系列产品的接线原理如图１所示。
三台试验变压器串激使用接线
原理参见图２所示。
YD(JZC)型产品可分别作交流、直流、交流串激式三种试验。
作交流试验时，将杆D，杆C同时旋入；直流试验时，需将杆D和杆C同时旋出。
三、技术参数
单台输入电压：220V（或400V）
单台输出电压：AC50、100、150KV
DC70、140、210KV
单台容量：1.5、3、6、10、15、20、25、50KVA，其详细额定能数见附表。
YD系列高压试验变压器额定参数
１、按接线示意图接工作线路，必须注意，使用该试验变压器时必须将“高压尾”可靠接地。
２、接通电源前，须先将操作箱（台）调压器调至零位。
电源接通后，绿色指示灯亮，按下启动按
钮，红色指示灯亮，表示变压器已通电等
待升压。
３、以1.5－2KV/S的速度沿顺时针方向均匀旋转调压器手柄升压，并密切注意仪表指示及被试品情况。
当泄漏电流过大或被度品击穿时，过流保护继电器会迅速切断电源。
４、试验完毕，应匀速将调压器调回零位。
５、如试验中发现电压表指针摆动大，电流表指示数急剧增加，或被试品冒烟、跳弧、有焦味和异常响声时，应立即停止试验，并降压、切断电源、检查原因。
６、用YD系列产品作直流试验时，须将高压套管里的硅堆短路杆（D）和串激抽头接线杆（C）旋松抽出，并用干净的绝缘纸包好。
作完直流试验或交流高压试验时，必须旋入该短路杆。
７、直流试验时应加限流电阻和滤波电容，以防损坏硅堆。
８、环境温度过高时，套管顶部可能有少量油溢出，系正常现象。
当直流试验时，若在套管的内壁出现明显电晕，一般为少油现象，此时应取出短路杆，从其孔内用注射器予以补注合格的25#变压器油。
９、试验变压器在趾激使用时，必须注意操作箱的输出端(A)、(X)与第一台（见原理图中，无绝缘支架的）试验变压器输入端(a)、(x)相应联系、与第二台JT1上的试验变压输出端(A)、(X)相应联接外，其壳体应与初级变压器输入端相连，经三台JT2上的试验变压器输出端(a)、(x)与第二台JT1上的试验变压器套管顶部输入端(A)、(X)相联。
五、产品配套
本设备出厂包含如下几部分：
１、试验变压器１台
２、产品说明书１份
３、试验报告１份
４、产品合格证１份
５、产品保修卡１份
六、设备的维修和保养
设备保养：应将该设备置于干燥通风处保存，注意防潮及防尘，每次使用完毕，应将防尘罩罩好，如使用时发现套管污秽严重，应用棉布擦干将后再使用。
设备维修：本设备三年内包修包换，超出三年，维修时按材料成本收费。
Ｃ（Ｔ）Ｘ系列操作箱（台）
一、概述
本系列操作箱用于0.5～100KVA试验变压器的调压控制。
其工作原理是：通过调整自耦调压器输出电压，实现试验变压器额定压器额定电压范围内的工作电压调节。
同时，操作箱（台）内装有高压输出电压表，低压输入电流表、电子过流保护电路（操作台为机械式过流保护）、计时以及计时和过流声光报警装置。
可以方便地读取试验电压值，并能可靠地保护设备。
其原理简单、结构紧凑、工作可靠，是进行耐压试验的理想设备。
二、面板示意图
一．CX系列操作箱面板示意图
、
二．TC系列控制台面板及背面接线图
高压电压低压电流
电流整定
计时整定
分闸指示合闸指示
计时按钮
背面板示意图
输入 输出 仪表 接地
背面接线标识
三、控制原理图：
ＲＤ熔断器ＨＤ信号灯（红）ＬＤ信号灯（绿）ＱB启动按钮
FB停止按钮ＫＡ电流继电器 QS调压器零位开关 KM交流接触器ＫＶ高压输出电压表Ａ输出电流表 FM1过流报警器 FM2计时报警器
KM1中间继电器ＣＴ互感器 TM时间继电器 JB计时按钮
四、主要技术参数：
五、使用方法及注意事项：
１、核对试验变压器，测量绕阻额定输出电压，使之与操作箱（台）相吻合。
２、按试验变压器和控制箱（台）对应标识接好试验变压器与操作箱（台）之间的联线。
３、接通电源并合上面板刀闸，电源指示灯亮，预置时间继电器至所需时间。
并根据试品容量按控制箱（台）电流整定参数合理设置试验电流值。
此时调压器应回零位，如末回零控制箱（台）将无法合闸。
４、顺时针旋动手轮（CT－50以上为电动升压配感应调压器或柱式调压器，可电动升压），按2KV ／均匀升压至所需值。
５、按下计时按键，时间继电器开始计时。
计时时间到，控制箱（台）会发出音响提示。
重复按一下计时按键解除计时及音响。
６、试验完毕，逆时针旋动手轮至零位。
按停止按钮，切断电源，解除接线。
７、试验过程中，如发现异常声响或冒烟，有异味等，应立即停止升压，迅速降压至零，检查无误后，方可继续升压。
如被试品击穿或其它过流故障引起的控制箱（台）过流跳闸，本控制箱（台）会发出音响和灯光闪烁给予警示。
８、严禁在正常工作进切断电源。
９、如发现调压器碳刷过度磨损，应及时更换同规格的碳刷。
10、如设备长期未使用，在重新使用时必须用兆欧表进行绝缘测量，确定阻值不低于0.5MΩ。
方可继续使用。
11、使用本产品进行高压试验，除熟悉本说明书外，尚须熟悉如下规程：《电气设备预防性试验规程》
六、设备成套：
１、操作箱（台）１台
２、产品使用说明书１份
３、产品合格证１份
４、产品保修卡１份
５、出厂试验报告１份
七、设备保养
设备应置于干燥通风处保存，注意防潮及防尘。
