立体图形三视图及展开图一、知识点(一)三视图在观察物体的时候，我们往往可以从不同的角度进行观察，角度不同，看到的风景就会不同。
比如：我们可以从正面看、上面看、左面看，看到的图形分别称为正视图、俯视图和左视图，并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是相同的。
对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积(二)正方体的展开图展开后由上、下、左、右、前、后六个正方形面组成，这六个正方形面的面积都相等，我们采用不同的剪开方法，共可以得到下面(三)长方体的展开图：观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即S上＝S下＝长×宽，S左＝S右＝宽×高，S前＝S后＝长×高。
(四)判断图形折叠后能否围成长方体或正方体的方法判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断。
二、题型(一)展开图与对立面【例1.1】水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示，如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面。
则“祝”、“你”、“前”分别表示正方体的________________________。
【答案】后面、上面、左面【解析】易知“你”、“程”相对，“前”、“锦”相对，“祝”、“似”相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面。
【例1.2】一个数学玩具的包装盒是正方体，其表面展开图如下。
现在每方格内都填上相应的数字。
已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是___________。
【答案】3、1、2【解析】面上的数是“0”，与“B”相对的面上的数是“2”，与“C"相对的面上的数是“1”。

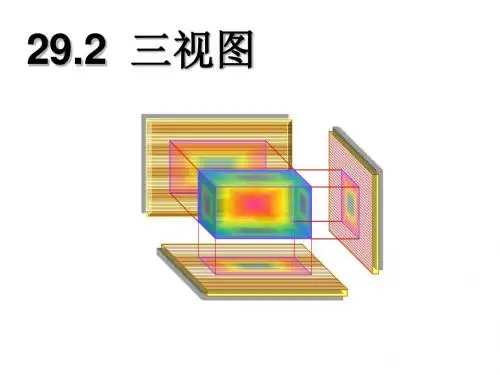

3.3 三视图知识技能全解一、课程标准要求1、感受从不同方向观察同一物体可能看到不一样的结果，培养学生全面观察的能力.2、能认别简单物体的三视图，了解主视图、俯视图、左视图和三视图的概念．3、了解各个视图之间的尺寸关系；长对正、高平齐、宽相等．4、会画直棱柱等简单几何体的三视图．二．教材知识全解知能1 三视图从不同的方向看同一物体时可能看到不同的图形，其中从正面看到的图形叫主视图，从左面看到的图形叫左视图，从上面看到的图形叫俯视图。
主视图、左视图、俯视图合称三视图。
注意：三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽。
因此三个视图的大小是互相联系的。
例1、如图3-3-1，讲台上放着一本书，书上放着一个粉笔盒，指出图3-3-2中的三视图分别是哪种视图。
分析：做此题最好是准备实物进行观察后，再作出判断。
图3-3-1 图3-3-2解：（1）左视图；（2）俯视图；（3）正试图.点拨：本题考查三种视图的定义，要发挥空间想象力才能作出正确判断。
知能2 画物体的三视图画三视图时，首先确定主视图的位置，画出主视图，然后在主视图的下面画出俯视图，在主视图的右面画出左视图。
具体步骤如下：⑴确定视图方向⑵先画出能反映物体真实形状的一个视图⑶运用长对正、高平齐、宽相等的原则画出其它视图⑷检查,加深,加粗。
友情提示：⑴主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽。
因此，画三视图时，主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等。
⑵看得见部分的轮廊线通常画成实线，看不见部分的轮廊线通常画成虚线.⑶各种物体一般是由一些基本几何体（柱体、锥体、球等）组合或切割而成的，因此会画、会看基本几何体的视图是非常必要的。
例2．画出图3-3-3所示圆台的三视图。
分析：根据三视图的作法依次画出即可。
解：如图3-3-4所示：点拨：注意三视图的位置：主视图要在左上边，它的下方应是俯视图，右边是左视图，三视图的位置不能更改。
