桥式抓斗卸船机卸料系统的研制和特点分析张平【摘要】对卸船机卸料系统的各种形式进行了分析,提供了卸料系统设计的参考方案.【期刊名称】《港口装卸》【年(卷),期】2015(000)001【总页数】4页(P4-7)【关键词】卸船机;卸料系统;分析【作者】张平【作者单位】泰富重装集团有限公司上海分公司【正文语种】中文散货装卸作业中，桥式抓斗卸船机是最常用的装卸机械之一，也是构造形式最为复杂的机型。
卸船机作业时，抓斗抓取船舱内的物料，提升至机内卸料漏斗的上方抛料。
物料通过卸料系统传送至地面皮带机转运至后方堆场，也可传送至车、船等其他运输工具转运他处。
卸船机处于整个物料转运系统的重要环节，卸料系统的设计必须适应系统整体布置的要求。
每个码头的皮带机及其廊道的布置各不相同，与之相适应的卸料系统也各不相同。
因此，在不同的码头上，几乎找不到完全相同的卸船机。
码头廊道布置中，根据系统转运物料的需要，通常安排1～2条皮带机，偶尔也有3条甚至4条皮带机。
笔者以2条皮带机布置作探讨对象。
卸船机的卸料系统通常由接料漏斗、接料板、侧挡风板、后挡风门、支承称重装置、振动给料机或皮带给料机、分叉漏斗、导料缓冲装置、除尘装置等组成(见图1)。
接料漏斗由漏斗结构、振动电机、斗门装置、耐磨衬板等组成。
1.1 漏斗结构漏斗结构的主体由钢板围成。
料斗容积一般为5～6倍抓斗容量。
斗体中部外侧设置不规则工字型支承梁，架设在支承装置上，也有把支承梁设置在斗体上部的(见图2)。
斗体上口根据抓斗打开时不洒料，抓斗晃动不会碰挡风板的原则决定具体尺寸。
斗口海侧设置接料板支座，陆侧根据需要设置固定或活动挡风板。
左右两侧设置固定的侧挡风板。
料斗内靠近斗口附件设有格栅。
格栅按物料的粒度决定其格栅孔的大小，既不能堵料又不能让大块物料进入输料系统。
格栅上可设活动人孔，方便维修人员进入。
格栅可以直接焊接在斗体结构上，增加斗体的刚度，也可以在斗体上另设工字梁，格栅架设在工字梁上，方便维修和更换。
桥式抓斗卸船机的发展与现状分析发布时间：2022-01-06T07:26:44.634Z 来源：《中国科技人才》2021年第23期作者：钟乐[导读] 无论港口物流的类型如何，货物都必须由码头前的机器出舱。
桥式抓斗卸船机是世界上用于港口装卸散装货箱的主要机械装置。
在此基础上，对卸船机的实际应用、其机电技术进展分析以及卸船机的未来方向进行了研究。
钟乐宁波舟山港股份有限公司北仑矿石码头分公司浙江宁波 315800摘要：无论港口物流的类型如何，货物都必须由码头前的机器出舱。
桥式抓斗卸船机是世界上用于港口装卸散装货箱的主要机械装置。
在此基础上，对卸船机的实际应用、其机电技术进展分析以及卸船机的未来方向进行了研究。
关键词：码头物料；桥式抓斗卸船机；货船接卸；发展方向；前言：传统的桥式抓斗卸船机通常由绞盘、开合机构、起重机构、中型手推车行走机构、悬挂式转向机构、料斗、进料系统和回收机构组成同时，传统的滑板车配备司机室、机房、电脑室、电气控制系统、监控报警系统、防风装置、控制台固定装置等可以说，涉及大量生产工作的倾卸起重机的丰富而复杂的内部结构，实际上是港口生产的重要核心。
一、桥式抓斗卸船机概述桥式抓斗卸船机是散装卸料设备，主要包括行走机构、开闭机构、抓斗装置、提升机构、悬臂倾卸、进料系统等。
为满足生产要求、保证安全生产，一般配备电气室、防风装置、报警系统、电子控制系统和悬臂固定装置等。
通常用于中小型港口的船舶卸货，以及发电厂码头的卸煤作业。
桥式抓斗卸船机首先在轨道上运行，将散煤抓取到锥形料斗中，然后通过料斗出口运送到码头上的带式输送机，最后不仅快速高效地运送到堆场，而且适用于多种类型的船舶。
随着制造技术的发展，适应性强、可靠性高、易于维护等特点日益突出。
由于桥式抓斗卸船机本身的复杂性，涉及大量的工作，为了保证设备的有效运行，必须通过PLC联锁和网络通讯功能进行合理控制，并采用智能变频器实现自动运行，在一定程度上提高了设备效率，降低了人员的劳动强度。
港口装卸机械简介，易森LXY在港口从事船舶和车辆的货物装卸，库场的货物堆码、拆垛和转运，以及船舱内、车厢内、仓库内货物搬运等作业的起重运输机械。
港口装卸机械一般要具有较高的工作速度和生产率，并能适应频繁的连续作业的要求。

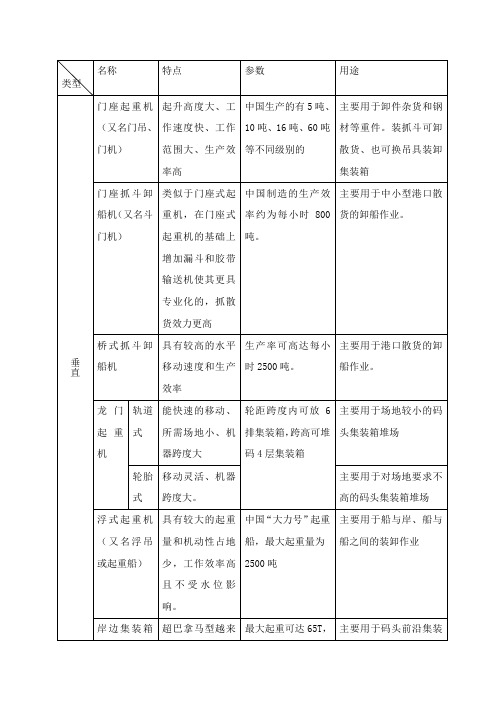

港口装卸机械可分为起重机械、输送机械和装卸搬运机械三种基本类型。
