桥式抓斗卸船机和链斗式连续卸船机的特点及对比

行业要闻INDUSTRY NEWS链斗式连续卸船机三大特点解决传统码头装卸难题18/ 2019年第16期192019年第16期 / 行业要闻INDUSTRY NEWS 链斗式连续卸船机是一种高效的环保型卸船机产品。

按所卸物料主要可分为卸矿和卸煤两种，也有特殊设计的机型可兼顾卸矿及卸煤。

通常，链斗式连续卸船机卸煤机型额定卸船能力在1200t/h—2500t/h 之间，卸矿机型额定卸船能力在2000t/h—4500t/h。

链斗式连续卸船机主要有三大特点备受行业用户青睐。

第一个特点是环保。

链斗式连续卸船机的环保特点，主要体现在其对扬尘的控制。

链斗机在工作时，头部挖掘部分一直在船舱内，在挖掘的同时可配以洒水系统，有效对挖掘过程中产生的扬尘加以控制。

而物料的整个输送过程均在密封的空间内进行，并在每个转运点均设有洒水系统，有效抑制粉尘溢出。

高效是链斗式连续卸船机的第二个特点。

传统的散货搬运系统，除卸船机外，其他搬运机械均已实现连续作业。

链斗式连续卸船机的应用，弥补了散货搬运系统的薄弱环节。

在控制上，链斗式连续卸船机可通过半自动操作，进一步提高卸船时的效率，并且简化司机的操作。

较之于传统的散货搬运系统，链斗式连续卸船机是连续工作的，作业过程没有加减速，且垂直提升段主要是物料做功（提升部分链斗重量平衡），各机构功率相对较小。

故相比同等能力的传统卸船设备，链斗式连续卸船机的整机装机容量相对较小。

而这就是它的第三个特点——节能。

目前，世界最大规格的，具有完全自主知识产权、设计生产能力达到3800t/h 的大型链斗式连续卸船机，就是由上海振华重工（集团）股份有限公司建造的，此产品结束了散货露天搬运作业不可避免扬尘污染的历史，开创了散货搬运装备环保高效新时代。

同时也打破国外对大能力连续卸船设备供应的垄断，提高企业在散料卸船设备方面的核心竞争力，填补了国内空白。

2014年，由上海振华重工（集团）股份有限公司完全自主设计、制造的2台1500t/h 链斗式连续卸船机交付越南用户，标志着我国自主研发的链斗式连续卸船机成功走出国门。

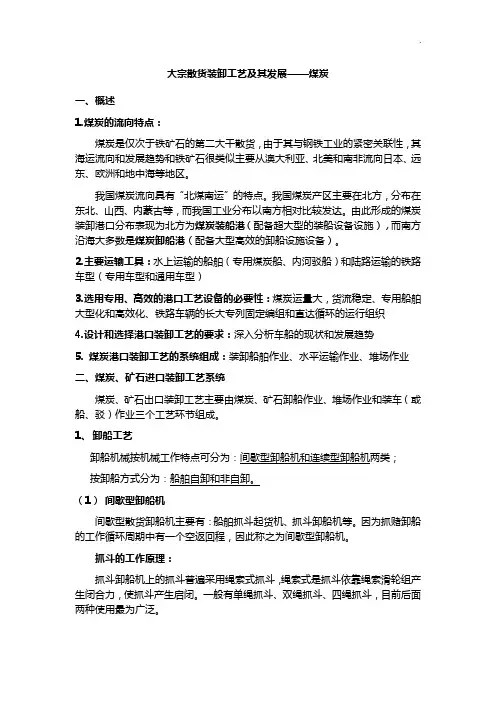

大宗散货装卸工艺及其发展——煤炭一、概述1.煤炭的流向特点：煤炭是仅次于铁矿石的第二大干散货，由于其与钢铁工业的紧密关联性，其海运流向和发展趋势和铁矿石很类似主要从澳大利亚、北美和南非流向日本、远东、欧洲和地中海等地区。

我国煤炭流向具有“北煤南运”的特点。

我国煤炭产区主要在北方，分布在东北、山西、内蒙古等，而我国工业分布以南方相对比较发达。

由此形成的煤炭装卸港口分布表现为北方为煤炭装船港（配备超大型的装船设备设施），而南方沿海大多数是煤炭卸船港（配备大型高效的卸船设施设备）。

2.主要运输工具：水上运输的船舶（专用煤炭船、内河驳船）和陆路运输的铁路车型（专用车型和通用车型）3.选用专用、高效的港口工艺设备的必要性：煤炭运量大，货流稳定、专用船舶大型化和高效化、铁路车辆的长大专列固定编组和直达循环的运行组织4.设计和选择港口装卸工艺的要求：深入分析车船的现状和发展趋势5. 煤炭港口装卸工艺的系统组成：装卸船舶作业、水平运输作业、堆场作业二、煤炭、矿石进口装卸工艺系统煤炭、矿石出口装卸工艺主要由煤炭、矿石卸船作业、堆场作业和装车（或船、驳）作业三个工艺环节组成。

1、卸船工艺卸船机械按机械工作特点可分为：间歇型卸船机和连续型卸船机两类；按卸船方式分为：船舶自卸和非自卸。

（1）间歇型卸船机间歇型散货卸船机主要有：船舶抓斗起货机、抓斗卸船机等。

因为抓赌卸船的工作循环周期中有一个空返回程，因此称之为间歇型卸船机。

抓斗的工作原理：抓斗卸船机上的抓斗普遍采用绳索式抓斗，绳索式是抓斗依靠绳索滑轮组产生闭合力，使抓斗产生启闭。

一般有单绳抓斗、双绳抓斗、四绳抓斗，目前后面两种使用最为广泛。

双绳抓斗的工作原理：（1）抓斗下降：起升绳、开闭绳同步放出，空抓斗以张开状态下降至货堆上（2）抓取物料：两绳均松弛，抓斗靠自重插入货堆，收紧开闭绳，抓斗逐渐闭合（3）抓斗提升：抓斗完全闭合后两绳同步收紧，抓斗上升（4）抓斗卸料：抓斗移至卸料点，放松开闭绳，在抓斗自重及料重作用下，抓斗自动打开卸料。

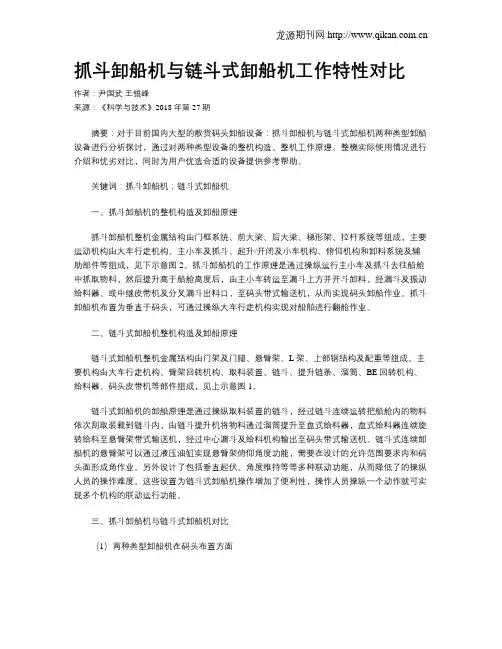

抓斗卸船机与链斗式卸船机工作特性对比作者：尹国武王银峰来源：《科学与技术》2018年第27期摘要：对于目前国内大型的散货码头卸船设备：抓斗卸船机与链斗式卸船机两种类型卸船设备进行分析探讨，通过对两种类型设备的整机构造、整机工作原理、整機实际使用情况进行介绍和优劣对比，同时为用户优选合适的设备提供参考帮助。

关键词：抓斗卸船机；链斗式卸船机一、抓斗卸船机的整机构造及卸船原理抓斗卸船机整机金属结构由门框系统、前大梁、后大梁、梯形架、拉杆系统等组成，主要运动机构由大车行走机构、主小车及抓斗、起升/开闭及小车机构、俯仰机构和卸料系统及辅助部件等组成，见下示意图2。

抓斗卸船机的工作原理是通过操纵运行主小车及抓斗去往船舱中抓取物料，然后提升高于船舱高度后，由主小车转运至漏斗上方并开斗卸料，经漏斗及振动给料器、或中继皮带机及分叉漏斗出料口，至码头带式输送机，从而实现码头卸船作业。

抓斗卸船机布置为垂直于码头，可通过操纵大车行走机构实现对船舶进行翻舱作业。

二、链斗式卸船机整机构造及卸船原理链斗式卸船机整机金属结构由门架及门腿、悬臂架、L架、上部钢结构及配重等组成。

主要机构由大车行走机构、臂架回转机构、取料装置、链斗、提升链条、溜筒、BE回转机构、给料器、码头皮带机等部件组成，见上示意图1。

链斗式卸船机的卸船原理是通过操纵取料装置的链斗，经过链斗连续运转把船舱内的物料依次刮取装载到链斗内，由链斗提升机将物料通过溜筒提升至盘式给料器，盘式给料器连续旋转给料至悬臂架带式输送机，经过中心漏斗及给料机构输出至码头带式输送机。

链斗式连续卸船机的悬臂架可以通过液压油缸实现悬臂架俯仰角度功能，需要在设计的允许范围要求内和码头面形成角作业。

另外设计了包括垂直起伏、角度维持等等多种联动功能，从而降低了的操纵人员的操作难度。

这些设置为链斗式卸船机操作增加了便利性，操作人员操纵一个动作就可实现多个机构的联动运行功能。

三、抓斗卸船机与链斗式卸船机对比（1）两种类型卸船机在码头布置方面抓斗卸船机布置垂直于码头，主小车为直线平行运动，其整机宽度小，可以根据实际码头需求布置多台相同卸船能力的卸船机进行同时卸船作业，以减少卸船作业过程翻舱和卸载时的船体不平衡情况。

桥式抓斗卸船机和链斗式连续卸船机的特点及对比桥式抓斗卸船机和链斗式连续卸船机的特点及对比大连华锐重工集团股份有限公司张爽摘要：介绍了桥式抓斗卸船机与链斗式连续卸船机的结构及工作特点，将二者在适用性、卸船效率、能耗、环保及布置方案等方面进行了对比，为设备选型提供参考。

关键词：桥式抓斗卸船机；链斗式连续卸船机；对比1 概述随着世界经济的飞速发展，沿海地区煤炭、矿石及粮食等散货的运输需求量不断增大，港口散货码头建设也呈快速发展的趋势。

为提高船舶卸货效率，加快港口码头靠泊船舶的周转速度，科学合理地选择合适的散货卸船设备显得尤为重要。

目前，国内外散货卸船机主要有两种：桥式抓斗卸船机和链斗式连续卸船机，两者的特点和性能截然不同。

2 桥式抓斗卸船机的结构及工作特点桥式抓斗卸船机主要由抓斗、起升/开闭机构、小车运行机构、接料给料系统、大车运行机构、臂架俯仰机构及金属结构等部分组成。

其工作原理是通过抓斗从船舱中抓取物料，由主小车转运至料斗上方卸料，经料斗、振动给料器或带式给料机、中继皮带机输出至码头带式输送机，实现码头散货卸船作业。

桥式抓斗卸船机垂直于码头布置，通过大车运行机构实现对船舱的覆盖作业。

其结构形式见图1：图1. 桥式抓斗卸船机总体结构图1-抓斗2-主小车3-臂架4-料斗5-给料设备6-码头带式输送机7-大车运行机构3 链斗式连续卸船机的结构和工作特点链斗式连续卸船机主要由取料装置、链斗提升机(Bucket Elevator，简称BE)、盘式给料器、臂架带式输送机、BE 回转机构、臂架回转机构、臂架俯仰机构、大车运行机构及金属结构等部分组成。

其工作原理是由取料装置-链斗将船舱内物料逐层刮取，依靠链斗提升机将物料提升至盘式给料器，盘式给料器连续旋转给料至臂架带式输送机，最后经给料机构输出至码头带式输送机。

链斗式连续卸船机的臂架可在液压俯仰机构的作用下变换角度，在设计允许范围内实现与码头面的成角作业。

取料装置通过BE回转机构、臂架回转机构等多机构联动实现对船舱的覆盖作业。

两种卸船机的特点及布置方案对比杜涛祖【摘要】两种常用散货卸船机的性能特点很不相同,设备选型和布置必须保证合理性,以免造成港口码头卸船效率降低和资源浪费.【期刊名称】《港口装卸》【年(卷),期】2011(000)003【总页数】3页(P11-13)【关键词】连续卸船机；桥式抓斗卸船机；特点；布置方案【作者】杜涛祖【作者单位】广东国华粤电台山发电有限公司【正文语种】中文近年来，随着中国经济的飞速发展，沿海地区煤炭、铁矿石及谷物类散货的运输需求量不断增大，港口散货码头建设也呈快速发展的趋势。

为提高船舶卸货效率，加快港口码头靠泊船舶的周转速度，必须保证港口码头设计和卸船设备选型及布置的合理性。

目前，国内外散货卸船机主要有两种类型，即桥式抓斗卸船机和连续卸船机。

两种机型有着截然不同的特点和性能。

用户在设计、选型及采购时可能存在不合理的情况，这会给港口运营带来困难，造成卸船效率的降低和资源的浪费。

1 连续卸船机的特点20世纪80年代连续卸船机就开始在国内港口码头上使用，90年代得到进一步发展，国内多个港口和电厂采用了连续卸船机。

目前使用连续卸船机的电厂和港口码头主要有上海港、漳州后石电厂、华能南通电厂、汕尾电厂、惠来电厂、湛江电厂等。

连续卸船机有如下特点:(1)卸船效率比较高，但波动比较大。

这主要与所卸货物的特性有关。

以煤为例，不同的煤质对连续卸船机的卸船效率影响很大。

大块或杂物多的煤，卸船机螺旋溜槽格栅板容易堵，链斗及轨道容易损坏，清理和维修需要耗费大量人力、物力;粘度大的煤，经常造成螺旋溜槽粘煤、堵煤;质量较好的煤种，故障率一般比较低，效率会高一些，如神华煤大块及杂物比较少，也不是很粘，所以卸货效率相对较高。

连续卸船机适合接卸谷物类散货。

(2)环保性能优越。

连续卸船机悬臂皮带一般为封闭式，链斗从船舱卸料进入圆筒，再从圆筒到悬臂皮带，整个卸料过程都是在封闭环境下输送。

同时，有些电厂地面皮带也进行了封闭，如漳州后石电厂。

桥式抓斗卸船机的发展与现状分析摘要：随着我国各项事业的蓬勃发展，我国许多领域得到了历史性的突破，获得了一定的成就。

在船舶运输业蒸蒸日上的今天，抓斗卸船机常见的问题得到解决对于生产力的快速发展过程中影响越来越大。

我们可以看到抓斗卸船机装卸设备在未来具有良好的发展前景，并且对于人们的生活起到了很大的帮助，提高了船舶运输业港口装卸效率，加快的物流业发展，推动了经济快速发展。

关键词：桥式抓斗卸船机；发展；现状引言：桥式抓斗卸船机，作为卸船作业中的重要设备，卸船速度较快，工作效率高。

在实际应用中，可以根据客户的具体需要，进行单独设计，具有一定灵活性。

近年来，随着自动化技术的不断发展，为了满足卸船工作的实际需要，桥式抓斗卸船机也在不断进行改革，逐渐向自动化方向转变。

1 桥式抓斗卸船机简述卸船机，是码头前沿的一种重大接卸设备，为了满足各大港口码头停靠船舶的实际需要，以及达到系统最大生产率，需要根据具体的卸船工作，合理选用高效、可靠的卸船机。

一般，在我国煤炭、矿石码头的卸船工作中，主要应用桥式抓斗卸船机，工作效率较高。

此外，桥式抓斗卸船机还是散货船卸船作业中应用的主要设备，运转能力较高，应用的频率非常高。

桥式抓斗卸船机的主要构成设备为：起升机构、小车牵引机构、俯仰机构、大车行走机构、落料回收装置、臂架挂钩、金属结构、电气与控制系统设备等。

在实际作业时，将利用抓斗把船舱内的物料抓取出来，提升到料斗的上方放料，再通过振动给料器，把物料运送到带式输送机系统。

可以说，桥式抓斗卸船机的卸船能力主要是抓斗的能力和运行效率决定的。

⋯虽然抓斗的装料容量是一定的，但是在抓料过程中，选择的抓料点不同，实际的抓料量也是不同的。

主要取决于操作能力的高低。

在桥式抓斗卸船机的实际作业中，影响卸船工作质量和实际效果的因素很多，这也是导致各种卸船问题出现的重要原因。

如：桥式抓斗卸船机操作人员技术能力不足，天气环境条件较差，船舶之间的碰撞事故，承载量过高等，大部分问题都是由人为操作造成的，在一定程度上也损伤了桥式抓斗卸船机，缩短了其使用寿命。
