第二卷技术部分D2.0 卸船机目录2.1 工程概述2.2 供货范围及交货2.3 设计条件2.4 桥式抓斗卸船机技术要求2.4 钢结构2.5 机构2.6 供电及照明2.7 控制系统2.8 环境保护2.9 附图和资料2.1 工程概述本工程位于河北省曹妃甸港区，建设2个25万吨级专业化矿石、煤炭卸船泊位。
2个矿石泊位的卸船设备均采用2500t/h桥式抓斗卸船机，每个泊位配备3台(前期先配备2台)。
设备编号：1#泊位UL-1、UL-2、UL-3；2#泊位UL-4、UL-5、UL-6。
卸船机通过机下分叉溜槽向码头皮带机输料。
码头上布置2条带式输送机,每条带式输送机的额定能力为7500t/h。
2.2 供货范围及交货2.2.1 供货范围1、卸船额定能力为2500t/h的桥式抓斗卸船机4台(全套)及相应所需的全部基础的埋件(如止挡装置、锚定装置、顶升装置、防风拉索及电控限位开关等)，基础预埋件的具体数量在设备招标阶段明确。
2、基础设计所需要的全部荷载（也包括安装荷载）、基础的尺度和布置要求以及设备分块重量、外形尺寸等资料。
3、每台卸船机配抓斗4只（其中1只为煤炭卸船专用）。
4、从卸船机地面接电箱开始(包括地面接线箱、电缆导向装置及基础埋件)到整个机上用电设备端(负荷端)所有使用的全套电气设备及装置(详见供电部分)。
5、从卸船机地面接电箱开始(包括地面接线箱、电缆导向装置及基础埋件)到整个机上用控制设备,所使用的全套控制、通讯设备及装置(详见控制通讯部分)。
6、卸船机洒水除尘系统的接口在地面供水槽，水槽以上属卸船机的设计及供货范围。
7、一年正常消耗所需起升、开闭(含抓斗内)及牵引钢丝绳。
8、随机工具及检测仪器(包括专用工具):制造厂应列出清单，注明其名称、用途、型号、规格、数量、制造厂、单价等,同时提供说明书。
9、备品备件:制造厂应提供保证期内所需的备品备件和易耗件外,还需列出在保证期终止后一年正常运转所需的备品备件和易耗件的清单及其价格清单(保证期终止后一年内备件等费用不列入总投资内)。
第一章：起重机械的主要参数1．概论1．1起重机械：搬运机械，短距离1．2性质：重复循环（取物、起升、平移、下降、卸载、返回原处）1．3基本特点：起动、制动、正反运动1．4组成：运动机构、承载机构、动力源、控制设备、安全装置、信号指示装置等2．主要参数2．1额定起重量（Gn）：是指起重机能允许吊起的重物或物料连同可分吊具或属具（如抓斗、电磁吸盘、平衡梁等）质量的总和表示法：1.如“15/3t”：表示主钩可吊15t，副钩可吊3t2.如20t门机“20/16/13/10—9-20/23/27/30”：表示9-20m可吊20t；9-23m可吊16t；9-27m可吊13t；9-30m可吊10t。
2．2跨度（S）：运行轨道之间的水平距离（一般每3m为一级）2．3轨距（K）：轨道中心线或起重行走轮踏面中心线之间的距离2．4基距（B）：也称轴距沿纵向运动方向的起重机械小车支承中心线之间的距离2．5幅度（L）：起重机置于水平场地时，空载吊具垂直中心线至回转中心线之间水平距离2．6起升高度（H）：起重机水平停机面或运行轨道顶面至吊具允许最高位置的垂直距离2．7下降升度（h）：吊具最低工作位置与起重机水平支承面之间的距离2．8机构工作速度：1.起升速度Vn(m/min) 2.大车运行速度VR(m/min)3.小车运行速度Vt(m/min)4.变幅速度VL(m/min)5.回转速度n(回转角度r/min)第二章：起重机械主要零部件及安全装置1．抓斗1．1用途：自动装卸散粒物料的取物装置（铁路货场、港口、散粒物料库、建筑工地等）1．2按其特点分为三种：单索抓斗、双索抓斗、电动抓斗1．3双索抓斗原理：主索承重，副索开闭斗1．4抓斗操作过程：降斗—闭斗—升斗—开斗1．5安检：1.抓斗闭合时，两水平刃和垂直刃口的错位差及斗口接触处的间隙不得大于3mm，最大间隙处的长度不大于200mm。
2.抓斗张开后，斗口不平行差不超过20mm。
5-10卸船机800t/h使用说明1. 设备概况该机为四卷筒牵引小车式抓斗桥式卸船机，整机构造及布置如图1。
工作时抓斗自船舱抓取料后，抓斗小车向岸边运行，将料卸入前门架内侧落料斗，通过机内给料系统落到码头地面皮带上。
大车沿码头轨道行走实现移位取料。
卸船机主要由金属结构；起升、开闭、小车运行机构(三者合而为一，简称为四卷筒机构)；变幅机构；大车运行机构；输料系统喷水防尘系统；移动式司机室；检修设施以及防爬器、锚定、系缆、安全钩、限位装置等安全设施；电气系统、集中润滑系统、梯子平台、等部件组成。
该机主结构采用箱形梁型式，前后大梁连接为销轴铰接式，在非工作状态和海船靠岸或离岸时，前大梁仰起以便海轮自由通过。
前大梁采用双梁结构，两侧设有水平侧向桁架，增强前大梁的侧向刚性。
主机房、电气房置于后大梁的下方平台上，便于维护检修，整机重心低，稳定性好。
该机机构设计中采用四卷筒机构牵引方式，小车自重轻，绳系简单，钢绳对大梁的作用力小，更换方便。
导向滑轮采用高强度尼龙滑轮，可以有效地延长钢绳寿命。
起升、开闭、小车运行机构，变幅机构，均采用交流供电－－交流变频拖动的调速系统。
通过PLC可编程序控制器实现半自动或手动操作卸料。
大车运行机构用交流变频电机拖动，机内接料系统及其它机械设备均采用交流供电和交流电机拖动。
各机构的动作可以在移动的司机室内的联动台上控制或就地操作，移动式司机室在轨道上独立运行，并能选择最佳视野进行操作。
供料系统中的料斗下口出料采用振动给料机，通过船型三通给码头胶带机供料；料斗等几个粉尘污染点分别设有落料回收板、料斗挡风板、水喷雾系统等防尘设施。
为方便检修大车机构，门腿下部设有顶升支承。
该机配有多种限位保护系统、联锁限位装置、通讯联系系统，保证卸船机工作可靠、安全。
该机供电为6000V，50Hz，采用电缆卷盘上电，卷绕电缆长度可供卸船机在250m的轨道范围内行走；通过六芯多模光纤与地面进行通讯联系及码头皮带连锁；设有一个供水水箱，以保证卸船机在作业过程中同时向机上供水喷淋。
600t/h桥式抓斗卸船机维护使用手册目录1序言 (5)2概述 (5)2.1 卸船机的构成及典型图_______________________________________________ 62.1.1 卸船机主要组成的机械部件 (6)2.1.2 技术图纸 (6)2.2 卸船机主要技术参数_________________________________________________ 6 2.2.1 额定能力_________________________________________________________ 62.2.2 物料 (7)2.2.3 速度 (7)2.2.4 净空 (7)2.2.5 行程： (7)2.2.6 整机行走参数： (7)2.2.8 供电方式 (8)2.2.9 供水方式： (8)2.3 卸船机的操作安全注意事项___________________________________________ 82.3.1 一般事项 (8)2.3.2 卸船机运转前的正常检查 (9)2.3.3 卸船机作业后的注意事项 (9)2.3.4 基础 (10)3机械装置说明 (10)3.1 大车运行机构 (12)3.1.1 构造及性能 (12)3.1.2 维修和保养注意事项 (13)3.1.3 解体和组装 (13)3.1.4 注意事项 (14)3.1.5 重要注意事项 (15)3.2 电缆卷筒装置______________________________________________________ 153.2.1 组成 (15)3.2.2 解体和组装 (16)3.2.3 注意事项 (16)3.2.4 参阅图纸资料 (16)3.3 喷水压尘系统______________________________________________________ 163.3.2 注意事项 (17)3.3.3 参阅的图纸和资料 (17)3.６漏斗系统_________________________________________________________ 183.６.1 漏斗系统的构成和性能 (18)3.６.2 维护保养注意事项 (18)3.６.3 阅图纸和资料 (19)3.７漏斗后部防风板装置。
抓斗行车培训讲义第一章桥式起重机结构桥式起重机一般由桥架、装有升降机构和运行机构的小车，大车运行机构，操纵室、小车导电装置，起重机总电源导电装置等组成。
一、桥架桥架由主梁、端梁、走台等部分组成。
主梁有箱型、桁架、腹板、园管等形式。
走台在主梁的外侧，用于安装及检修大车运行机构和放置某些电气设备以及小车导电滑线等。
桥架是桥式起重机的基本构件，这里主要介绍箱型结构的桥架。
双梁桥架是由两个箱型主梁和两个箱型端梁组成。
主梁都制成具有一定的拱度形状，因为桥式起重机在运送物体时，主梁会产生下拱，如果没有上拱度则小车在运行中会产生附加阻力或自行滑动。
同时，有了一定的上拱度，可使大车运行机构较有利的工作。
主梁在负荷作用下产生下拱，取消负荷后即恢复原状，这种变形称弹性变形，起重机吊起额定负荷时，主梁产生的最大弹性变形量不允许超过跨度的１／８００。
二、大车运行机构大车运行机构由电动机、减速机、制动器、传动轴、联轴节、车轮等部件组成。
三.操纵室(司机室)操纵室是操纵起重机的吊舱,又称驾驶室，在操纵室内,主要装有大小车运行机构和起升机构和起升机构的操纵系统和有关装置，如控制器，控制屏及照明开关箱，有关安全开关，如紧急开关，电铃开关等；以及司机的座椅。
四、小车小车又称台车，主要包括小车架、小车运行机构和起升机构。
小车架由钢板焊接而成，其上装置有小车运行机构，起升机构、栏杆及卷杨限位开关，小车运行的两方装有缓冲器及限位开关。
第二章起升机构的重要部件起升机构是由起吊装置、钢丝绳、制动器、卷筒组与滑轮组等组成。
第一节钢丝绳一、钢丝绳的特性钢丝绳是起重机上应用最广泛的挠性构件，其优点是：卷挠性好，承载能力大，对于冲击载荷的承受能力强，卷绕过程中平稳，即使在卷绕速度高的情况下也无噪音，由于绳股钢丝断裂是逐渐发生的，一般不会突然发生整根断裂，因此、工作时比较可靠。
它的材质是优质碳素钢50 、60、65钢丝捻成的。
二、钢丝绳种类１、按股绳捻绕方向分：顺绕（同向捻、顺捻）即股的捻绕方向和由股捻成绳的方向是一致的（右捻或左捻）优点是钢丝之间接触较好，耐磨性能好，寿命较长。
1.序言 (4)2.概述 (4)2.1卸船机的构成及典型图 (4)2 .2 卸船机主要技术参数 (5)2.2.1额定能力 (5)2.2.2物料 (6)2.2.3速度 (6)2.2.4净空 (6)2.2.5小车和司机室行程 (6)2.2.6整机行走参数 (6)2.2.7供电方式 (7)2.2.8供水方式 (7)2.3卸船机的操作安全注意事项 (7)2.3.1一般事项 (7)2.3.2卸船机运转前的注意事项 (8)2.3.3卸船机作业后的注意事项 (8)3.机械装置说明 (9)3.1大车运行机构 (10)3.1.1构造及性能 (10)3.1.2维修和保养注意事项 (11)3.1.3解体和组装 (12)3.1.4注意事项（一般注意事项） (12)3.1.5重要注意事项 (13)3.2动力及控制电缆卷取装置 (14)3.2.1参阅图纸和资料 (14)3.3除尘系统 (14)3.3.1喷水压尘系统 (14)3.3.1.1喷水压尘系统的组成 (14)3.3.1.3 参阅图纸和资料 (14)3.4卸料漏斗系统 (14)3.4.1卸料漏斗系统的构成和性能 (14)3.4.2解体和组装 (15)3.4.3维护保养注意事项 (15)3.4.4参阅图纸和资料 (15)3.5斗门及驱动机构 (15)3.5.1组成与性能 (15)3.5.2维修保养注意事项 (16)3.5.3参阅图纸和资料 (16)3.6接料斗及机构 (16)3.6.1接料斗的构造及性能 (16)3.6.2维修保养事项 (16)3.6.3解体和组装 (16)3.6.4参阅的图纸和资料 (16)3.7卸料皮带机系统 (16)3.7.1卸料皮带机的构造及性能 (17)3.7.2维修保养注意事项 (17)3.8司机室总成 (18)3.8.1构造与性能 (18)3.8.2司机室运行说明 (18)383维修保养注意事项 (18)384参阅图纸 (19)3.9电缆悬挂装置 (19)3.9.1构造与性能 (19)3.9.2维修保养注意事项 (19)3.9.3参阅图纸 (20)司机室总成 (20)3.10 起升、开闭及小车牵引机构 (20)3.10.1构造和性能 (20)3.10.2维修保养注意事项 (21)3.10.3解体和组装 (22)3.10.4注意事项 (22)3.10.5参阅图纸和资料 (23)3.11臂架俯仰机构 (23)3.11.1构造和性能 (23)3.11.2维修保养注意事项 (24)3.11.3解体和组装 (25)3.11.4注意事项 (25)3.11.5参阅图纸和资料 (26)3.12 钢丝绳绕绳系统 (26)3.12.1起升、开闭钢丝绳及小车牵引（三合一）绕绳系统 (27)3.12.2托绳小车钢丝绳绕绳系统 (27)3.12.3臂架俯仰钢丝绳绕绳系统 (28)3.12.4维修保养注意事项 (28)3.12.5参阅图纸和资料 (28)3.13托绳辅助小车钢丝绳张紧系统 (28)3.13.1构造与工作原理 (28)3.13.2维修保养注意事项 (28)3.13.3参阅图纸及资料 (29)3.14主要钢丝绳的更换 (29)3.14.1起升钢丝绳、开闭钢丝绳 (29)3.14.2臂架俯仰钢丝绳 (29)3.14.3注意事项 (30)3.15维修起重机（室内、室外） (30)3.15.1室内维修起重机构造和性能 (30)3.15.2室外维修起重机构造和性能 (30)3.15.3维修保养注意事项 (30)3.15.4参阅图纸和资料 (31)3.16主小车装配 (31)3.16.1组成和性能 (31)3.16.2解体和组装 (31)3.16.3维修保养注意事项 (32)3.16.4参阅图纸和资料 (32)3.17托绳小车装配 (32)3.17.2解体和组装 (33)3.17.3维修保养注意事项 (33)3.17.4参阅图纸和资料 (34)3.18安全钩 (34)3.18.1构造和性能 (34)3.18.2维修保养注意事项 (34)3.18.3参阅图纸和资料 (35)3.19抓斗 (35)3.20梯子、平台、步道及电梯 (35)3.20.1梯子、平台、步道 (35)3.20.2电梯 (35)3.20.3注意事项 (35)3.20.4参阅图纸及资料 (35)3.21钢结构 (35)3.21.1紧固螺栓连接的防松检查 (36)3.21.2铰轴联接的润滑 (36)3.22卸船机的维修保养 (36)3.22.1操作方面 (36)3.22.2管理方面 (36)3.23保养和检查 (37)3.23.1保养和修理注意事项 (38)3.24卸船机主要部件的磨损 (42)3.24.1机构部分 (42)3.24.2轨道 (43)附表一电动机规格表 (43)附表二减速箱规格表 (44)附表三制动器规格表 (45)1.序言由中国华电工程（集团）公司为燃煤电厂设计、制造的1500t/h电差动桥式抓斗卸船机，具有先进的操作和保护系统，作为码头前沿的重大设备，卸船机的所有操作人员和管理人员必须熟悉有关规程及其说明。

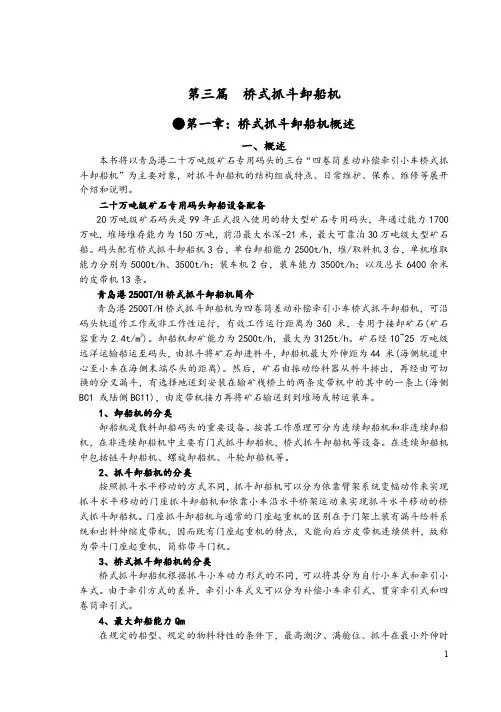

第三篇桥式抓斗卸船机●第一章：桥式抓斗卸船机概述一、概述本书将以青岛港二十万吨级矿石专用码头的三台“四卷筒差动补偿牵引小车桥式抓斗卸船机”为主要对象，对抓斗卸船机的结构组成特点、日常维护、保养、维修等展开介绍和说明。
二十万吨级矿石专用码头卸船设备配备20万吨级矿石码头是99年正式投入使用的特大型矿石专用码头，年通过能力1700万吨，堆场堆存能力为150万吨，前沿最大水深-21米，最大可靠泊30万吨级大型矿石船。
码头配有桥式抓斗卸船机3台，单台卸船能力2500t/h，堆/取料机3台，单机堆取能力分别为5000t/h、3500t/h；装车机2台，装车能力3500t/h；以及总长6400余米的皮带机13条。
青岛港2500T/H桥式抓斗卸船机简介青岛港2500T/H桥式抓斗卸船机为四卷筒差动补偿牵引小车桥式抓斗卸船机，可沿码头轨道作工作或非工作性运行，有效工作运行距离为360 米，专用于接卸矿石(矿石容重为2.4t/m3)。
卸船机卸矿能力为2500t/h，最大为3125t/h。
矿石经10~25 万吨级远洋运输船运至码头，由抓斗将矿石卸进料斗，卸船机最大外伸距为44 米(海侧轨道中心至小车在海侧末端尽头的距离)。
然后，矿石由振动给料器从料斗排出，再经由可切换的分叉漏斗，有选择地送到安装在输矿栈桥上的两条皮带机中的其中的一条上(海侧BC1 或陆侧BC11)，由皮带机接力再将矿石输送到到堆场或转运装车。
1、卸船机的分类卸船机是散料卸船码头的重要设备。
按其工作原理可分为连续卸船机和非连续卸船机，在非连续卸船机中主要有门式抓斗卸船机，桥式抓斗卸船机等设备。
在连续卸船机中包括链斗卸船机、螺旋卸船机、斗轮卸船机等。
2、抓斗卸船机的分类按照抓斗水平移动的方式不同，抓斗卸船机可以分为依靠臂架系统变幅动作来实现抓斗水平移动的门座抓斗卸船机和依靠小车沿水平桥架运动来实现抓斗水平移动的桥式抓斗卸船机。
门座抓斗卸船机与通常的门座起重机的区别在于门架上装有漏斗给料系统和出料伸缩皮带机，因而既有门座起重机的特点，又能向后方皮带机连续供料，故称为带斗门座起重机，简称带斗门机。
抓斗：D 形卸扣起升连接装置（海侧）抓斗头部 撑杆斗体爬梯陵角防挂抓斗钢丝绳导绳轮C 形快速卸扣：梨形接头：楔套链条、导绳轮（海侧、陆侧）小车牵引绳一台卸船机上共有6条牵引钢丝绳，分左右两侧，对称。
（面向海侧，左手边为左边，右手边为右边）右边左边配重以左边为例：黑色的钢丝绳为103米长；红色的钢丝绳为38米长；（海侧短)绿色的钢丝绳为35米长。
(陆侧短)钢丝绳普通套环：小车牵引钢丝绳的规格：12NAT 6×19W-FC 1770，12表示钢丝绳的直径是12mm，NAT表示是光面钢丝，6指的是绳股的股数为6股，19指的是每股的钢丝的丝数数为19丝，FC 指的是绳芯的形式是麻芯，1770表示钢丝绳的破断力为1770N。
牵引绳更换标准：一个捻距内断丝数大于总钢丝数的10%（6×19×10%=11）；钢丝绳直径磨损超8%；12-12×8%=11.04断股、扭结折弯、绳芯挤出。
检查小车牵引钢丝绳时，还需注意检查钢丝绳是否跳槽（主要是左右两条103米长的钢丝绳）；配重是否垂下过多，与钢结构干涉，无法达到张紧效果。
接料板钢丝绳规格：6×36SW+FC-14- 1570 镀锌分左右两条，左边70米，右边80米起升开闭钢丝绳：钢丝绳型号长度（m）海侧开闭钢丝绳6×ＷＳ（３６）＋ＩＷＲＣ－１７７０－Φ３８ＺＳ279陆侧开闭钢丝绳6×ＷＳ（３６）＋ＩＷＲＣ－１７７０－Φ３８ＳＺ215海侧起升钢丝绳6×ＷＳ（３６）＋ＩＷＲＣ－１７７０－Φ３８ＺＳ279陆侧起升钢丝绳6×ＷＳ（３６）＋ＩＷＲＣ－１７７０－Φ３８ＳＺ215ＩＷＲＣ表示钢丝绳的绳芯是金属钢丝绳捻制质量是影响其使用寿命和承载能力的主要因素。
钢丝绳结构示意图钢丝绕成股的方向和股捻成绳的方向相同称为同向捻,如绳股右捻称为右同向捻；绳股左捻,称为左同向捻。
这种钢丝绳钢丝之间接触较好,表面比较平滑,挠性好,磨损小,使用寿命较长。
