63型塔吊明细表

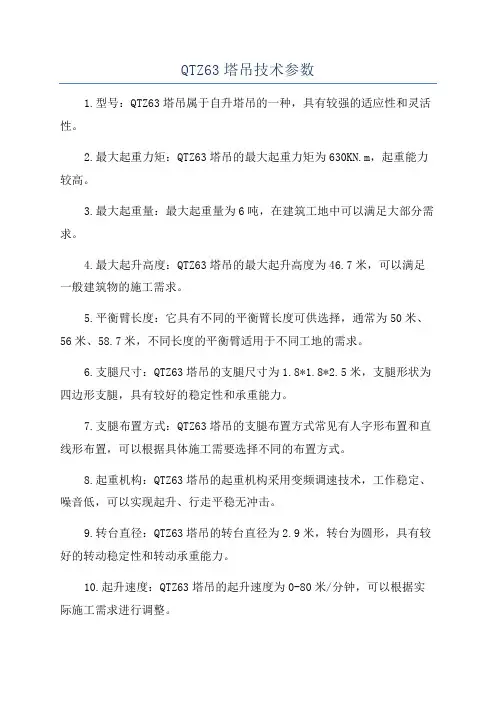

QTZ63塔吊技术参数1.型号：QTZ63塔吊属于自升塔吊的一种，具有较强的适应性和灵活性。

2.最大起重力矩：QTZ63塔吊的最大起重力矩为630KN.m，起重能力较高。

3.最大起重量：最大起重量为6吨，在建筑工地中可以满足大部分需求。

4.最大起升高度：QTZ63塔吊的最大起升高度为46.7米，可以满足一般建筑物的施工需求。

5.平衡臂长度：它具有不同的平衡臂长度可供选择，通常为50米、56米、58.7米，不同长度的平衡臂适用于不同工地的需求。

6.支腿尺寸：QTZ63塔吊的支腿尺寸为1.8*1.8*2.5米，支腿形状为四边形支腿，具有较好的稳定性和承重能力。

7.支腿布置方式：QTZ63塔吊的支腿布置方式常见有人字形布置和直线形布置，可以根据具体施工需要选择不同的布置方式。

8.起重机构：QTZ63塔吊的起重机构采用变频调速技术，工作稳定、噪音低，可以实现起升、行走平稳无冲击。

9.转台直径：QTZ63塔吊的转台直径为2.9米，转台为圆形，具有较好的转动稳定性和转动承重能力。

10.起升速度：QTZ63塔吊的起升速度为0-80米/分钟，可以根据实际施工需求进行调整。

11.旋转速度：QTZ63塔吊的旋转速度为0-0.63转/分钟，旋转灵活、稳定。

12.行走速度：QTZ63塔吊的行走速度为0-10米/分钟，可以根据具体情况进行调整。

总结：QTZ63塔吊是一种起重力矩较大、起重能力较高的建筑设备，具有较高的起升高度和灵活性。

它可以根据不同的工地需求选择不同的平衡臂长度和支腿布置方式，适用于各类建筑物的施工。

同时，QTZ63塔吊的起升、旋转、行走速度可进行调整，以满足具体施工需要。

以上是QTZ63塔吊的一些技术参数，希望可以对您有所帮助。

塔吊QTZ63的参数
Ⅰ.产品概况
QTZ63塔吊是一种变频曲线控制的单臂铰接式塔吊，它由前叉伸出梁、钢丝索芯轴吊用主机钢、下放、斗杆、悬挂芯轴吊、操纵机构、检修平台、变频器、以及倾斜角控制系统等部分组成。

Ⅱ.产品参数
1.力矩变量输入：有效值为18-95A(60HZ)和16-85A(50HZ)；
2.额定输入电压：220V（3φ，50/60HZ）；
3.输出频率：40-60HZ；
4.功率因素：≥0.95；
5.最大力矩：23J.J.J（50HZ时）；
6.电流电压误差：≤1％；
7.冷却方式：自然风冷；
8.防护等级：IP20；
9.工作环境：-10℃～+45℃；
10.噪音：≤75dB；
11.重量：约12KG；
Ⅲ.产品特性
1.变频曲线控制：机械结构紧凑，精密高效、电流电压误差小，额定功率能维持稳定。

2.铰接式机构：可以较为柔和地改变塔吊运转方向，比传统的凸轮式机构的操作更加顺畅。

3.变频器：采用磁控变频器，精密度更高，可以做到更精准的控制。

4.倾斜角控制系统：采用有倾斜角控制系统，可以避免超载和悬挂前后偏移，保证了更好的悬挂精度。

5.全自动检修平台：可以实现塔机的全自动检修和维修。

QTZ31.5塔吊型号主要特点：1.该塔机荣获建设部最新科研成果科技进步三等奖；2.40m的超长臂架，国内首创的单吊点、变截面、变模数设计；3.全新概念的封闭式踏步与滑插式顶升横梁，从根本上解决了接高与降塔的安全问题；4.定位准确的机构运动限位，高重复精度的力矩、起重量限制器；5.独特可靠的小车防断轴装置和小车防断绳安全装置；6.使用性能大部分超过国家标准，整机性能居全国同型号产品之上；7.结构件全部采用CO2气体保护焊接，强度高；8.框式底梁备有整体式基础，十字底梁备有整体式和压重式两种基础供选用。

QTZ31.5塔吊型号性能参数表型号QTZ31.5(3808) Q TZ31.5(4207) 额定起重力矩(KN.m) 315 315最大起重量(t) 3 3最大工作幅度(m) 2.5∽38 2.5∽42最大幅度额定起重量(t) 0.8 0.7独立式起升高度(m) 30 30附着式起升高度(m) 80 80起升速度m/min 55/27/6 55/27/6变幅速度m/min 33 33回转速度(r/min) 0.36/0.72 0.36/0.72顶升速度(m/min) 0.67 0.67结构自重(t) 19.03 20装机总容量(kw) 21.2 21.2平衡重(t) 6 6.6标准节尺寸(m) 1.5×1.5×2.2 1.5×1.5×2.2塔身主肢材料140×10 140×1040塔吊型号性能参数表型号QTZ40(4208) QTZ40(4708) QTZ40(4807) 额定起重力矩(KN.m) 400 400最大起重量(t) 4 4最大工作幅度(m) 2.5∽42 2.5∽47最大幅度额定起重量(t) 0.8 0.8独立式起升高度(m) 30 30附着式起升高度(m) 80 120起升速度m/min a=2 65/33/13 65/33/13起升速度m/min a=4 33/17/6 33/16/6.5变幅速度m/min 38/25 38.5/25.2回转速度(r/min)0.60.6顶升速度(m/min) 0.67 0.4结构自重(t) 20 20.2装机总容量(kw) 21.2 25.7平衡重(t) 6.6 6.6标准节尺寸(m) 1.5×1.5×2.2 1.5×1.5×2.2塔身主肢材料∠140×12 ∠140×12QTZ50塔吊型号性能参数表型号QTZ50(4810) QTZ50(5010) 额定起重力矩(KN.m) 500 500最大起重量(t) 5 5最大工作幅度(m) 2.5∽48 2.5∽50最大幅度额定起重量1 1(t)独立式起升高度(m) 30 30附着式起升高度(m) 120 120起升速度65/32.6/13 70/35/10m/min a=2起升速度32/16/6.4 35/17.5/5m/min a=4变幅速度m/min 38.6/25.2 23/35回转速度(r/min) 0.6 0.7顶升速度(m/min) 0.4 0.66∽0.72结构自重(t) 22.5 23.5装机总容量(kw) 25.7 26.7平衡重(t) 8 10标准节尺寸(m) 1.5×1.5×2.2 1.6×1.6×2.2 塔身主肢材料∠160×12 ∠160×14 63塔吊型号性能参数表型号QTZ63(5013) QTZ63(5610)额定起重力矩(KN.m)630 630最大起重量(t) 6 6最大工作幅度(m) 2.5∽50 2.5∽56最大幅度额定起重量(t)1.3 1独立式起升高度(m)41 40附着式起升高度(m)150 140起升速度m/min a=210/40/80 8.5/40/80起升速度m/min a=45/20/40 4.3/20/40变幅速度m/min 22/44 20/40回转速度(r/min) 0.6 0.6顶升速度(m/min) 0.6 0.55∽0.7结构自重(t) 39 39.5装机总容量(kw) 43.4 43.4平衡重(t) 11.5 13.5标准节尺寸(m)1.6×1.6×2.51.64×1.64×2.51.833×1.833×2.5塔身主肢材料∠125×10扣方∠125×10扣方63塔共四个型号除上述两种外，还有5510、5511QTZ80塔吊型号性能参数表型号QTZ80(5513) QTZ80(6010) 额定起重力矩(KN.m) 800 800最大起重量(t) 8 8最大工作幅度(m) 2.5∽55 2.5∽60最大幅度额定起重量1.3 1(t)独立式起升高度(m) 45 45附着式起升高度(m) 150 151起升速度m/min a=2 10/40/80 10/40/80起升速度m/min a=4 5/20/40 5/20/40变幅速度m/min 22/44 20/40回转速度(r/min) 0.6 0.62顶升速度(m/min) 0.6 0.7结构自重(t) 45 45装机总容量(kw) 47.5 47.5平衡重(t) 14.6 15.3标准节尺寸(m) 1.833×1.833×2.5 1.833×1.833×2.5 塔身主肢材料还有5512QTZ125塔吊型号性能参数表最大额定力矩(KN.m) 1250最大起重量(t) 10最大工作幅度(m) 2.5-65独立起升高度(m) 50附着起升高度(m) 181最大幅度起重量(t) 1.2起升速度m/min a=2 4/80 8/40起升速度m/min a=4 8/40 4/20变幅速度m/min 0∽55回转速度(r/min) 0∽0.8顶升速度(m/min) 0.58结构自重(t) 60.8装机总容量 (t) 43.5平衡重(kw) 20标准节尺寸(m) 1.835×1.835×2.500塔身主肢材料∠140×12扣方加板筋 Q235B塔吊的型号和规格即参数D1100型最大起重量：63T;最大臂长/最大起重量:80M/9.5T; 起升高度：220M。

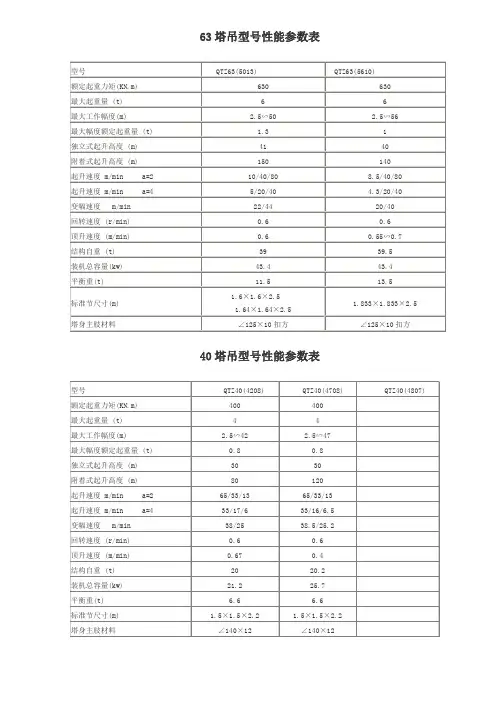

63塔吊型号性能参数表型号QTZ63(5013) QTZ63(5610)额定起重力矩(KN.m) 630 630 最大起重量 (t) 6 6最大工作幅度(m) 2.5∽502.5∽56最大幅度额定起重量 (t) 1.3 1独立式起升高度 (m) 41 40附着式起升高度 (m) 150 140起升速度 m/min a=2 10/40/80 8.5/40/80 起升速度 m/min a=4 5/20/40 4.3/20/40 变幅速度 m/min 22/44 20/40 回转速度 (r/min) 0.6 0.6顶升速度 (m/min) 0.6 0.55∽0.7 结构自重 (t) 39 39.5装机总容量(kw) 43.4 43.4平衡重(t) 11.5 13.5标准节尺寸(m) 1.6×1.6×2.51.64×1.64×2.51.833×1.833×2.5塔身主肢材料∠125×10扣方∠125×10扣方40塔吊型号性能参数表型号 QTZ40(4208) QTZ40(4708) QTZ40(4807) 额定起重力矩(KN.m) 400 400最大起重量 (t) 4 4最大工作幅度(m) 2.5∽42 2.5∽47最大幅度额定起重量 (t) 0.8 0.8独立式起升高度 (m) 30 30附着式起升高度 (m) 80 120起升速度 m/min a=2 65/33/13 65/33/13起升速度 m/min a=4 33/17/6 33/16/6.5变幅速度 m/min 38/25 38.5/25.2回转速度 (r/min) 0.6 0.6顶升速度 (m/min) 0.67 0.4结构自重 (t) 20 20.2装机总容量(kw) 21.2 25.7平衡重(t) 6.6 6.6标准节尺寸(m) 1.5×1.5×2.2 1.5×1.5×2.2塔身主肢材料∠140×12 ∠140×12QTZ80塔吊型号性能参数表型号QTZ80(5513) QTZ80(6010)额定起重力矩(KN.m) 800 800最大起重量 (t) 8 8最大工作幅度(m) 2.5∽55 2.5∽60最大幅度额定起重量 (t) 1.3 1独立式起升高度 (m) 45 45附着式起升高度 (m) 150 151起升速度 m/min a=2 10/40/80 10/40/80起升速度 m/min a=4 5/20/40 5/20/40变幅速度 m/min 22/44 20/40回转速度 (r/min) 0.6 0.62顶升速度 (m/min) 0.6 0.7结构自重 (t) 45 45装机总容量(kw) 47.5 47.5平衡重(t) 14.6 15.3标准节尺寸(m) 1.833×1.833×2.5 1.833×1.833×2.5 塔身主肢材料。

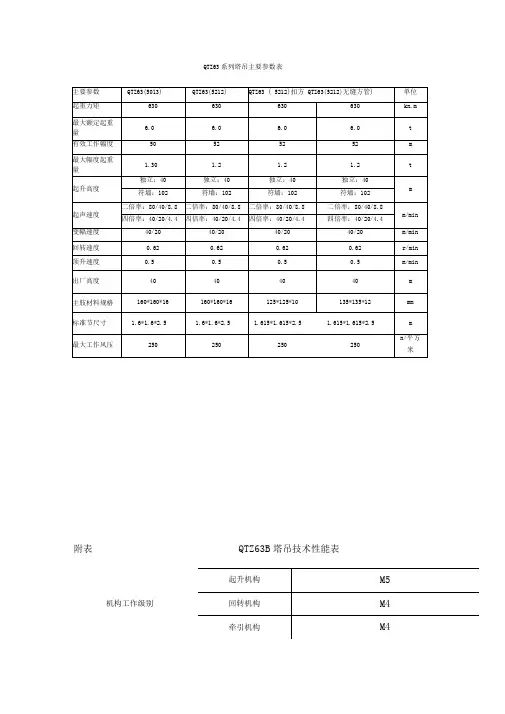

QTZ63系列塔吊主要参数表
附表一：QTZ63B塔吊技术性能表
QTZ5013B
塔身节形式：基础节：××米整体吨)，
标准节：××米片式（吨），
套架总成：（套架截面：2×2米；高米）吨
回转：吨平衡臂：米（）
塔头及驾驶室节：吨
最大自由高度基础受力（吨）：P=37, M=186, H=8
起重性能：
固定式：满顶12节标准节：米
行走式：满顶12节标准节：米
配重
主卷扬机构：YZRW200L-6B3
起升速度（米／分）：
（2）5米/分（）；38米/分（）；81米/分（）
（2/4）米/分（4t）；19米/分（4t）；米/分（）
主卷扬电机功率：22kw
卷筒最大容绳量：425m
钢丝绳直径：φ11
变幅机构：YZR132M1-6
变幅速度（米／分）：33
变幅电机功率：
钢丝绳直径：φ
回转机构：YZR132M2-6
回转速度（tr／min）：0～
回转电机功率：
行走机构：Y100L2-4B3
行走速度（米/分）：23
行走电机功率：3×2kw
电网参数：电源：380V 50HZ 电缆截面面积（平方毫米）：25
附墙与塔高和标准节的关系：Array说明：H-塔吊高度（m）N-标准节数量n1-
附墙数量H1-第一道附墙高度H2-自由高
度
附墙性能：附着式塔机吊钩最大高度达106米，应设有4道附着装置。

第一道附着装置距离轨道或混凝土基础平面小于28米，第二道距离第一道为20米，第三道距离第二道为20米，第四道距
离第三道为19米，塔身悬高不大于23米。

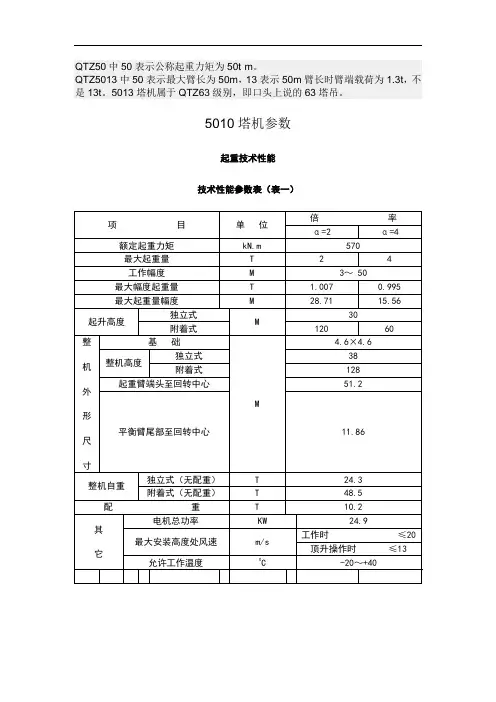

QTZ50中50表示公称起重力矩为50t·m。

QTZ5013中50表示最大臂长为50m，13表示50m臂长时臂端载荷为1.3t，不是13t。

5013塔机属于QTZ63级别，即口头上说的63塔吊。

5010塔机参数起重技术性能技术性能参数表（表一）表二配套机构明细表QTZ63塔机技术参数表QTZ50（5008/5010）自升式塔机超长吊臂（48/50米），覆盖面大标准节截面大（1500*1500）和（1680*1680），刚性好，吊重时整机稳定，摆动小标准节主肢材料型号大（∠140*140*14和∠160*160*12）电器系统采用国内优质或进口元件，性能稳定可靠标准节、拉杆、上下转台等主要部件（位）全部采用二氧化碳气体保护焊，熔深大，变形小标准节可互换组合起升机构调速性能好，起升、下降平稳、无冲击回转机构采用绕线电机，工作平稳，就位快捷方便、高效QTZ50自升式塔机主要参数型号主要参数QTZ50A QTZ50B额定起重力矩KN.m500500最大起重量t44最大幅度额定起重量t1.00.8最大工作幅度m4850最大高度m 独立：30 独立：30附着：140 附着：140起升速度m/min a=2 70/30/9a=4 35/17.5/4.5 a=2 70/30/9a=4 35/17.5/4.5变幅速度m/min 25.2/38.6 25.5/38.6回转速度r/min 0.6 0.6顶升速度m/min 0.6 0.6塔机自重t 25.82 25.82电动总功率kw36.4工作温度℃-20℃---+40℃工作电压v -380v±5% 50HZ最大工作风压N/㎡250( 转自久久信息网: /jixie/qzzxjx/33711.html )超长吊臂（48/50米），覆盖面大。

标准节截面大（1600×1600），刚性好，吊重时整机稳定，摆动小。

标准节主肢材料型号大（∠140×140×14）。

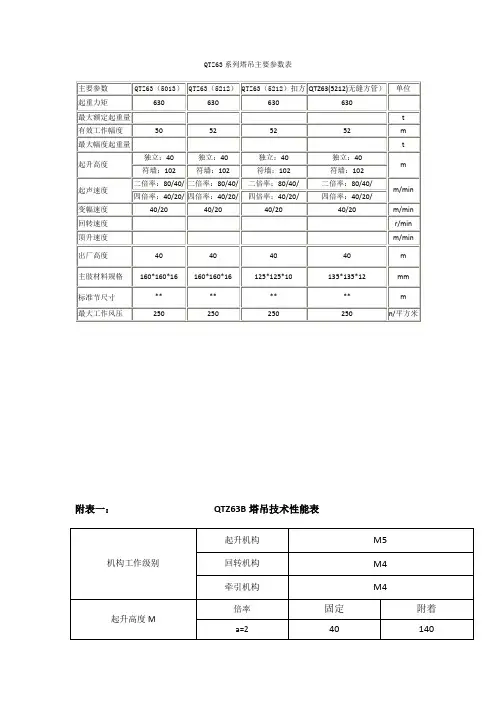

QTZ63系列塔吊主要参数表QTZ63B 塔吊技术性能表机构工作级别附表附表二：起重性能表QTZ5013B塔身节形式：基础节：1.5X 1.5X 5.5米整体（1.633吨）, 标准节：1.5X 1.5X 2.5米片式（0.923吨），套架总成：（套架截面：2X2米；高7.16米）2.2吨 回转： 3.44吨 塔头及驾驶室节： 最大自由高度基础受力（吨）：P=37, M=186, H=8起重性能：自由高度：配重塔吊机构参数：主卷扬机构： YZRW200L-6B起升速度（米/分）：（2） 5 米 / 分（2.5t ）; 38 米/分（2.5t ）;81 米/分（1.3t ）（2/4 ） 2.5 米/分（4t ）; 19 米 / 分（4t ）;40.5米/ 分（2.5t ）主卷扬电机功率：22kw卷筒最大容绳量：425m 钢丝绳直径：© 11变幅机构：YZR132M 66表示该大臂节上部装有大臂拉杆平衡臂：12.39 米（2.91t ）固定式： 满顶12节标准节：35.5米 行走式： 满顶12节标准节：36.5米起重臂长组合（由起重臂臂根至臂尖顺序）变幅速度（米/分）：33 变幅电机功率：2.2Kw 钢丝绳直径：©回转机构：YZR132M 6回转速度（tr /min ）： 0〜0.67 回转电机功率：3.7Kw 行走机构：Y1OOL 2-4&行走速度（米/分）：23 行走电机功率：3 X 2kw电源： 380V 50HZ附墙性能： 附着式塔机吊钩最大高度达106米，4道附着装置。

第一 道附着装置距离轨道或混凝土基础平面小于 28米，第二道距离第一道为20米， 第三道距离第二道为20米，第四道距离第三道为19米，塔身悬高不大于23米。

电缆截面面积（平方毫米）：25 附墙与塔高和标准节的关系：说明：H-塔吊高度（m N-标准节数量n1- 附墙数量H1-第一道附墙高度 H2-自由高 度电网参。

QTZ31.5塔吊型号主要特点：1.该塔机荣获建设部最新科研成果科技进步三等奖；2.40m的超长臂架，国内首创的单吊点、变截面、变模数设计；3.全新概念的封闭式踏步与滑插式顶升横梁，从根本上解决了接高与降塔的安全问题；4.定位准确的机构运动限位，高重复精度的力矩、起重量限制器；5.独特可靠的小车防断轴装置和小车防断绳安全装置；6.使用性能大部分超过国家标准，整机性能居全国同型号产品之上；7.结构件全部采用CO2气体保护焊接，强度高；8.框式底梁备有整体式基础，十字底梁备有整体式和压重式两种基础供选用。

QTZ31.5塔吊型号性能参数表型号QTZ31.5(3808) Q TZ31.5(4207) 额定起重力矩(KN.m) 315 315最大起重量(t) 3 3最大工作幅度(m) 2.5∽38 2.5∽42最大幅度额定起重量(t) 0.8 0.7独立式起升高度(m) 30 30附着式起升高度(m) 80 80起升速度m/min 55/27/6 55/27/6变幅速度m/min 33 33回转速度(r/min) 0.36/0.72 0.36/0.72顶升速度(m/min) 0.67 0.67结构自重(t) 19.03 20装机总容量(kw) 21.2 21.2平衡重(t) 6 6.6标准节尺寸(m) 1.5×1.5×2.2 1.5×1.5×2.2塔身主肢材料140×10 140×1040塔吊型号性能参数表型号QTZ40(4208) QTZ40(4708) QTZ40(4807) 额定起重力矩(KN.m) 400 400最大起重量(t) 4 4最大工作幅度(m) 2.5∽42 2.5∽47最大幅度额定起重量(t) 0.8 0.8独立式起升高度(m) 30 30附着式起升高度(m) 80 120起升速度m/min a=2 65/33/13 65/33/13起升速度m/min a=4 33/17/6 33/16/6.5变幅速度m/min 38/25 38.5/25.2回转速度(r/min)0.60.6顶升速度(m/min) 0.67 0.4结构自重(t) 20 20.2装机总容量(kw) 21.2 25.7平衡重(t) 6.6 6.6标准节尺寸(m) 1.5×1.5×2.2 1.5×1.5×2.2塔身主肢材料∠140×12 ∠140×12QTZ50塔吊型号性能参数表型号QTZ50(4810) QTZ50(5010) 额定起重力矩(KN.m) 500 500最大起重量(t) 5 5最大工作幅度(m) 2.5∽48 2.5∽50最大幅度额定起重量1 1(t)独立式起升高度(m) 30 30附着式起升高度(m) 120 120起升速度65/32.6/13 70/35/10m/min a=2起升速度32/16/6.4 35/17.5/5m/min a=4变幅速度m/min 38.6/25.2 23/35回转速度(r/min) 0.6 0.7顶升速度(m/min) 0.4 0.66∽0.72结构自重(t) 22.5 23.5装机总容量(kw) 25.7 26.7平衡重(t) 8 10标准节尺寸(m) 1.5×1.5×2.2 1.6×1.6×2.2 塔身主肢材料∠160×12 ∠160×14 63塔吊型号性能参数表型号QTZ63(5013) QTZ63(5610)额定起重力矩(KN.m)630 630最大起重量(t) 6 6最大工作幅度(m) 2.5∽50 2.5∽56最大幅度额定起重量(t)1.3 1独立式起升高度(m)41 40附着式起升高度(m)150 140起升速度m/min a=210/40/80 8.5/40/80起升速度m/min a=45/20/40 4.3/20/40变幅速度m/min 22/44 20/40回转速度(r/min) 0.6 0.6顶升速度(m/min) 0.6 0.55∽0.7结构自重(t) 39 39.5装机总容量(kw) 43.4 43.4平衡重(t) 11.5 13.5标准节尺寸(m)1.6×1.6×2.51.64×1.64×2.51.833×1.833×2.5塔身主肢材料∠125×10扣方∠125×10扣方63塔共四个型号除上述两种外，还有5510、5511QTZ80塔吊型号性能参数表型号QTZ80(5513) QTZ80(6010) 额定起重力矩(KN.m) 800 800最大起重量(t) 8 8最大工作幅度(m) 2.5∽55 2.5∽60最大幅度额定起重量1.3 1(t)独立式起升高度(m) 45 45附着式起升高度(m) 150 151起升速度m/min a=2 10/40/80 10/40/80起升速度m/min a=4 5/20/40 5/20/40变幅速度m/min 22/44 20/40回转速度(r/min) 0.6 0.62顶升速度(m/min) 0.6 0.7结构自重(t) 45 45装机总容量(kw) 47.5 47.5平衡重(t) 14.6 15.3标准节尺寸(m) 1.833×1.833×2.5 1.833×1.833×2.5 塔身主肢材料还有5512QTZ125塔吊型号性能参数表最大额定力矩(KN.m) 1250最大起重量(t) 10最大工作幅度(m) 2.5-65独立起升高度(m) 50附着起升高度(m) 181最大幅度起重量(t) 1.2起升速度m/min a=2 4/80 8/40起升速度m/min a=4 8/40 4/20变幅速度m/min 0∽55回转速度(r/min) 0∽0.8顶升速度(m/min) 0.58结构自重(t) 60.8装机总容量 (t) 43.5平衡重(kw) 20标准节尺寸(m) 1.835×1.835×2.500塔身主肢材料∠140×12扣方加板筋 Q235B塔吊的型号和规格即参数D1100型最大起重量：63T;最大臂长/最大起重量:80M/9.5T; 起升高度：220M。

QTZ63B塔式起重机QTZ63B塔式起重机是满足GB/T5031<<塔式起重机>>和GB5144<<塔式起重机安全规程>>等标准设计的加强型塔式起重机，额定起重力矩63t·m ，最大起重量为6吨，有TC5610、TC5013、TC4516、TC4020等类型。

该机起升机构变极调速，回转机构为变频调速机构，变幅机构行星齿减速机内置卷筒，电控系统采用进口元件，安全保护装置为机械式或机电一体化产品，齐全可靠，该机具有固定、行走、附着、内爬等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。

QTZ63B技术参数技术性能表:起重性能表Hoisting performance list:【起升机构】:起升机构(1560Kg)采用YZTD225L-4/8/32型三速电机，由电机通过齿形联轴节带动减速箱，再驱动卷筒。

使起升获得三种不同的起升速度，启制动平稳，冲击小。

当采用2绳时速度可达80m/min、40m/min、10 m/min，采用4绳时可达40m/min、20m/min、5m/min。

在减速箱输入轴端装有液压推杆制动器（YWZ3-315/45）(见图4-13)。

在卷筒一侧装有高度限位器，高度限位器可根据所需高度进行调整,控制可靠、操纵简单、维修方便。

【回转机构】:回转机构是为塔机上部回转提供动力的传动装置，该装置由尾部带制动器的力矩电机、行星减速器、小齿轮、回转限位器等组成；本塔机采用了两套这样的装置，对称地分布于回转支承两边，安装在上支座上，其小齿轮与回转支承的大齿圈啮合。

减速器输入端带有一个常开状态的盘式制动器；可用于塔机顶升以及固定点作业时起重臂制动定位。

回转限位器用于控制塔机在某一个方向只能回转540°，以防扭断电缆。

【变幅机构】:变幅机构(320Kg)采用双速电机YDEJ132-4/8-3.3/2.2驱动，经由行星减速器带动卷筒，通过钢丝绳使载重小车获得20/40m/min两种速度在起重臂架上来回高速运行。

QTZ63系列塔吊主要参数表附表一：QTZ63B塔吊技术性能表QTZ5013B塔身节形式：基础节：1.5×1.5×5.5 米整体(1.633吨)，标准节：1.5×1.5×2.5米片式（0.923吨），套架总成：（套架截面：2×2米；高7.16米）2.2吨回转： 3.44吨平衡臂：12.39米（2.91t）塔头及驾驶室节：0.95吨最大自由高度基础受力（吨）：P=37, M=186, H=8起重性能：固定式：满顶12节标准节：35.5米行走式：满顶12节标准节：36.5米配重主卷扬机构： YZRW200L-6B3起升速度（米／分）：（2）5米/分（2.5t）；38米/分（2.5t）； 81米/分（1.3t）（2/4）2.5米/分（4t）；19米/分（4t）；40.5米/分（2.5t）主卷扬电机功率： 22kw卷筒最大容绳量： 425m钢丝绳直径：φ11变幅机构： YZR132M1-6变幅速度（米／分）： 33变幅电机功率：2.2Kw钢丝绳直径：φ回转机构： YZR132M2-6回转速度（tr／min）： 0～0.67回转电机功率： 3.7Kw行走机构： Y100L2-4B 3行走速度（米/分）：23行走电机功率： 3×2kw电网参数：电源：380V 50HZ 电缆截面面积（平方毫米）：25附墙与塔高和标准节的关系：说明：H-塔吊高度（m） N-标准节数量 n1-附墙数量 H1-第一道附墙高度 H2-自由高度106米，应设有4道附着装置。

第一道附着装置距离轨道或混凝土基础平面小于28米，第二道距离第一道为20米，第三道距离第二道为20米，第四道距离第三道为19米，塔身悬高不大于23米。
