QTZ63塔吊说明书24067

目录第一章：安全规则及注意事项1.概述 (1)2.起重机技术性能 (2)2.1技术性能参数表（表一） (2)2.2配套机构明细表（表二） (3)2.3起重特性表（表三） (4)2.4起重特性曲线 (4)2.5供电参数 (5)3.起重机构造简述 (6)3.1总体布置 (6)3.2钢结构部分 (7)3.3工作机构 (17)3.4安全保护装置 (20)3.5电气控制与操纵系统 (21)3.6电气安装注意事项 (22)4.起重机的安装 (23)4.1基础 (24)4.2组装注意事项 (24)4.3接地装置 (25)4.4塔机组装过程 (25)5.安全保护装置及调试 (35)6.起重机的使用 (35)6.1投入使用前的工作 (35)6.2安全操作规程 (36)6.3起重机的维修与保养 (38)6.4常见故障及排除方法 (41)6.5其它 (45)7.起重机的拆卸 (46)7.1拆卸塔身标准节 (46)7.2拆卸起升钢丝绳、平衡重 (47)7.3拆卸起重臂 (47)7.4拆卸平衡臂 (47)7.5拆卸其它部件 (48)7.6 拆卸后的其他注意事 (48)8.附图、附表 (49)8.1塔机部件重量一览表 (49)8.2塔式起重机各部件润滑明细表 (50)8.3易损件明细表 (51)8.4轴承明细表 (52)8.5基础图 (53)8.6拉杆示意图 (54)8.7电气接线及原理图 (55)8.8电气元件清单 (56)9.使用说明书附录 (57)1、概述QTZ63塔式起重机是山东华夏集团有限公司生产制造的起重运输机械。

该机为QTZ63公称起重力矩：760KN.m 工作幅度：2.5～50m 最大额定起重量：6t 最大幅度处额定起重量：1.3t 起升高度：独立式40m 附着式140m 起升速度：8.5/40/80m/min 4.25/20/40m/min 回转速度：0-0.6r/min 变幅速度：44/22m/min 加强标准节（7节）：无缝钢管127*14 材质20#钢标准节（9节）：无缝钢管127*10 材质20#钢截面1600*1600*2500 电器，中德合资。

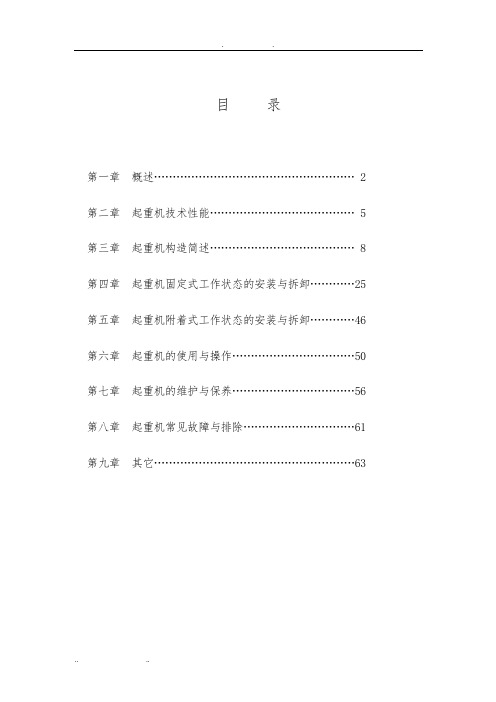

目录第一章概述 (2)第二章起重机技术性能 (5)第三章起重机构造简述 (8)第四章起重机固定式工作状态的安装与拆卸 (25)第五章起重机附着式工作状态的安装与拆卸 (46)第六章起重机的使用与操作 (50)第七章起重机的维护与保养 (56)第八章起重机常见故障与排除 (61)第九章其它 (63)第一章概述1.1 QTZ63E塔式起重机是由建筑工程机械设计的新型建筑用塔式起重机，该机为水平臂架，小车变幅，上回转自升式多用途塔机。

其吊臂为50米、 55米两种臂长的组合，最大起重量为6吨，额定起重力矩为76吨·米。

该机主要特点如下：（1）上部采用液压顶升，来实现增加或减少塔身标准节，使塔机能随着建筑物高度变化而升高或降低，同时塔机的起重能力不因塔机的升高而降低。

（2）工作速度高，调整性能好，工作平稳，效率高；起升机构采用三速电机，和单速比减速箱，能实现重载低速，最高速度可达80m/min。

小车牵引机构：牵引小车在水平臂上变幅，其有良好的安装就位性能。

回转机构采用行星减速机，配置液力偶合器，承载能力高，起动制动平稳，工作可靠。

（3）工作围大，工作方式多，适用对象广。

通过更换或增减一些部件及辅助装置，塔机可以获得固定，附着于建筑物两种工作方式，以满足不同的使用要求。

附着式的最大起升高度可达140米。

附着式起重机的塔身可直接安装在建筑物上或建筑物附近旁的混凝土基础上，为了减少塔身计算长度以保持其设计起重能力，设有五套附着装置。

第一附着装置距基础面33米，第二附着装置距离第一附着装置附着点是30米，第三附着装置距第二附着装置附着点是27米，第四附着装置距第三附着装置附着点是24米，第五附着装置距第四附着装置附着点是15米，附着点的高度可允许现场根据楼层的高度做些适当的调整。

塔机独立固定式工作，最大起升高度为40米。

（4）各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。

该机设有起升高度限位器，塔机回转限位器等安全装置。

摘要塔式起重机在现代化建设中起到非常重要的地位，它是现代社会进步的一个标志，是人类建设不可缺少的重要设备。

它的高效性、安全稳定性是塔机行业较普遍关心和注意的问题。

本设计就塔式起重机的顶升机构的结构、受力分析、核心受力件材料等几个方面，结合我国自行生产的QTZ63型塔式起重机为例，通过研究、分析踏步和顶升横梁的受力情况，明确踏步和顶升横梁的结构和尺寸的确定方法，以及对套架关键尺寸的确定。

以及根据顶升载荷确定顶升机构的液压系统。

确保塔式起重机能够安全、稳定的实行顶升加节过程，保证塔式起重机的安全施工。

关键词顶升机构踏步顶升横梁安全稳定AbstractThe tower crane plays a very important role in modern construction. As an indispensable and important construction equipment, it is a marking of progress in modern society . In the crane area ,the crane’s high efficiently and safe stability is the key concern. With the example of tower crane QTZ63 made by China , this article introduces the rise structure of the tower crane, force analysis and the key component material. Through studying and analsing the force conditions of the tramper and top rising beam , make clear how to calculate and definite the dimensions and structure of top rising beam and tramper. So does the key size definition of frame. Make sure that tower crane can work safety , steady in its rising process, guarantee the safe construction of tower crane.Keywords Rising mechanism Tramper Rising beam Safety stability目录1.引言41.1我国塔式起重机行业发展概况 42设计任务书82.1 产品设计的依据、目的及意义8 2.2 产品的用途及适用范围82.3 基本技术参数及性能指标82.4 顶升机构工作原理92.5 关键问题及其解决方案102.6 塔式起重机的构造102.7工作机构133.设计计算说明书133.1顶升机构液压系统的确定143.2塔式起重机顶升机构的设计184.使用说明书274.1顶升作业274.2顶升过程的注意事项274.3液压顶升系统的维护和保养284.4一般说明284.5 起重机的塔身升、降作业说明28 4.6起重机的操作295标准化审核报告30结论31参考文献 32致谢331.引言二次世界大战结束以后，由于许多国家夷为废墟，庞大而艰巨的家园重建工作，要求建筑施工实现机械化，以加快建设进度。

QTZ63塔吊说明书一、概述上部采用液压顶升，来实现增加或者减少塔身标准节，使塔机能随着建造物高度变化而升高或者降低，同时塔机的起重能力不因塔机的升高而降低。

工作范围大，工作方式多，合用对象广。

通过更换或者增减一些部件及辅助装置，塔机可以获得固定、附着于建造物两种工作方式，以满足不同的使用要求。

附着式的最大起升高度可达140米。

各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。

该机设有起升高度限位器、塔机回转限位器等安全装置。

整机布局合理，外形美观。

吊臂采用刚性双拉杆支承，结构轻巧。

使用方便，维修方便。

二、技术参数---项目 ---参数 ---------------机构工作级别 ---起升机构 M5 回转机构 M4 牵引机构 M4 -------起升高度（m） ---倍率固定附着α=2 40 140 α=4 40 70 -------最大起分量 ( t ) ---6 -------幅度 (m) ---最大幅度（m） 50 最小幅度 (m) 2 -------起升机构 ---速度倍率α=2α=4起分量（吨） 3 3 1.5 6 6 3 速度（米/分） 8.5 40 80 4.25 20 40 机电型号功率转速YZTD225L2—4/8/32 -------回转机构 ---转速机电型号功率转速 0.6转/分YZR132M1—6 2×2.2KW 908转/分 -------牵引机构 ---速度机电型号功率转速 44/22米/分YDEJ132S-8/4 2.2/3.3KW 750/1500转/分 -------顶升机构 ---速度机电型号功率转速 0.5米/分 Y132S-4 5.5KW 1440转/分工作压力＜20MPa -------平衡重 ---臂长分量（吨） 50米 13.55 55米 14.78 -------总功率 ---37.2KW ----三、结构简介该机由金属结构、工作机构、液压顶升、电气控制以及安全保护装置等组成，现按各部份的不同特点简介如下：3.1 金属结构金属结构主要包括：塔身标准节、起重臂、平衡臂、爬升架、塔顶、上下支座以及附着架等。

目录第一篇概述 (2)第二篇塔机技术性能 (3)第三篇塔机构造 (9)第四篇固定式塔机的安装 (27)第五篇附着式塔机的安装 (46)第六篇塔机的拆卸 (50)第七篇塔机的使用 (54)第八篇塔机的维护保养 (64)附表一塔式起重机用钢丝绳明细表 (68)附表二各部润滑表 (68)附图一主电路图(参考) (69)附图二控制电路图(参考) (70)附图三平衡重施工图1(参考) (71)附图四平衡重施工图2(参考) (72)附件： (72)说明:本公司有权对产品进行更新、改造，用户所购产品的某些局部结构或部份参数可能与本说明书不符，敬请留意，并与本公司联系。

2005年版第一篇概述QTZ63(5013)塔式起重机,是由广东业豪机械制造有限公司根据最新标准JG/T5037-93<<塔式起重机分类>>设计的自升塔式起重机。

该机为水平起重臂架，小车变幅，上回转自升式多用途塔机，其最大工作幅度为50米，最大起重量为6吨，起重力矩符合最新塔式起重机基本参数。

该机的主要特色有：1、工作方式多，适用范围广。

该机有无斜撑固定基础式、带斜撑固定基础式、外墙附着式等工作方式，同时还可以根据需要变换臂长为44m、 38m,以适用于各种不同的施工对象。

无斜撑固定独立的起升高度为37.5m,附着式是在独立式的基础上, 增加标准节和附着装置而实现的，起升高度可达到140m,特殊订货请与广东业豪机械制造有限公司联系。

2、工作速度高，调速性能好，工作平稳可靠。

采用带有涡流制动器的三速电动机，使得起升机构获得理想的起升速度及荷重的慢就位。

小车牵引机构装有电磁盘式制动器，使工作机构速度高且制动平稳可靠。

采用液力偶合器和行星减速器驱动的回转机构，使得塔机回转起动、制动平稳，就位准确，安全可靠。

3、引进国外先进技术并国产化了的重量限制器、力矩限制器、高度限位器、幅度限位器、回转限位器、回转、牵引机构的制动器具等安全装置，以及小车防断绳、防断轴装置，使塔机能适用于各种不同的施工环境，确保塔机工作可靠。

QTZ63塔吊说明书一、概述QTZ63塔吊是一种水平臂架、小车变幅、上回转自升式多用途塔式起重机，按照《塔式起重机》GB/T5031-2008及《塔式起重机设计规范》GB/T13752-1992标准设计制造，额定起重力矩为63吨·米，最大起重量6吨，最大工作幅度50米。

该机具有工作方式多、适用范围广、工作速度高、调速性能好、工作平稳可靠、安全装置齐全等特点，适用于高层大楼、居民住宅、高层工业建筑、大跨度工业厂房及采用滑模法施工的高大烟囱及筒仓等大型建筑工程中。

二、技术性能2.1 技术性能表---参数名称 ---参数值 ---备注 -----------------公称起重力矩 ---760 kN·m ----------工作幅度 ---2.5～50 m ----------最大额定起重量 ---6 t ----------最大幅度处额定起重量 ---1.3 t ----------起升高度 ---独立式40 m<br>附着式140 m ----------起升速度（四绳） ---8.5/40/80 m/min ----------起升速度（双绳） ---4.25/20/40 m/min ----------回转速度 ---0-0.6 r/min ----------变幅速度 ---44/22 m/min ----------加强标准节（7节） ---无缝钢管127×14<br>材质20钢 ---截面1600×1600×2500 mm -------标准节（9节） ---无缝钢管127×10<br>材质20钢 ---截面1600×1600×2500 mm -------电器 ---中德合资 ----------工作温度 ----20～40 ℃ ----------整机质量（以最长臂计算，平衡重除外） ---26186 kg -------2.2 主要机构技术数据2.2.1 起升机构起升机构采用带有涡流制动器的三速电动机，使得起升机构获得理想的起升速度及荷重的慢就位。

QTZ63自升塔式起重机使用说明书1、塔式起重机附着式工作状态的安装与拆卸1.1工作状况QTZ63塔式起重机附着工作时最大起升高度为120米。

附着工作时，可将底部部直接紧固在专用混凝土基础上，并在底架中心加上压重50吨，底架的安装尺寸见图5-1，混凝土结构及预备锚栓（见附图4）。

也可以将塔身节直接固定在已预先埋在混凝土基础中的脚柱上（见附图5）。

塔身中心距建筑物为3.5米，爬升时，应使得吊臂方向与建筑物平行，以便降、拆机。

1.2安装前的准备工作1.2.1混凝土基础的施工1.2.1.1用户和安装单位在安装QTZ63附着式塔机之前，应对塔吊底架的混凝土基础的强度和施工方法进行预先计算和确定。

下表所示是QTZ63塔机固定在基础上，塔机未采用附着装置前，塔机对基础产生的载荷值，在这种工作状况下，基础所受的载荷最大。

其中G——基础所受的垂直力W——基础所受的水平力M——基础所受的倾翻力矩1.2.1.2用户和安装单位根据给出的基础载荷按附图4进行混凝土基础的施工，同时保证四块承重钢板在一水平面上。

（若按附图5进行预埋脚柱的施工，首先，应将四个脚柱与一塔身节用螺栓连为一体。

然后，放到已经挖好的坑里用木楔将其固定并使得塔身节的端面保持小平，最后，布置钢筋浇灌混凝土）。

1.2.2建筑物附着处强度用户和安装单位在安装QTZ63附着式塔吊之前，应对建筑物附着点的确定和附着点的强度预先计算和确定。

塔机第一次附着距离地面30米，第二次附着未采用，第一附着架以上起重臂的高度为28米，此时建筑物受力最大，下表所示数值是这种工况下载F1F2F3F4附着式塔机的安装程序与行走式塔机基本相同，只是不需装主动合车、被动合车及电缆卷筒，其安装程序简述如下：1.3.1将底架十字梁吊装在专用混凝土基础上，装好四根水平撑杆，校正水平，拧紧螺栓，将底架固定在混凝土基础上。

1.3.2吊装塔身两节标准节A，并用螺栓与下部结构连接。

（若基础为预埋脚柱，则从这一步骤开始，并改为吊装三节标准节A ）。

一、概述QTZ63塔式起重机是沈阳建机塔吊制造有限公司委托沈阳建筑大学研究开发的建筑用塔式起重机。

该机为矩形断面水平臂架、小车变幅、上回转自升式；其臂架长度有55m，50m和52米、45m多种组合形式；最大起重量为6t，臂端起重力矩550k N·m,额定起重力矩为630k N·m。

该机主要特点如下：1.1塔身为标准节液压顶升加高，可根据建筑物高度确定塔机高度且塔机的起重能力不因塔机的升高而降低。

1.2 工作速度高，调速性能好，工作平稳，效率高。

起升机构采用三速电机和单速比减速器，能实现重载低速、轻载高速，最高速度可达63.5m/min;小车变幅机构牵引小车在水平臂上变幅，具有良好的安装就位性能；回转机构采用行星齿轮减速器，配置限矩型液力偶合器，承载能力高，启动平稳，工作可靠，具备抗风就位功能。

1.3 工作幅度大，适用对象广。

通过更换和增减一些部件及辅助装置，塔机可获得独立、附着两种方式，以满足不同的使用要求。

附着式的最大起升高度可达140m。

为保持其设计起重能力，共设有5套附着装置，第一套附着距基础面31.25m，第二套附着距第一套附着23.75m，第三套距第二套22.5m，第四套距第三套22.5m，第五套距第四套25m，附着点的高度允许现场根据楼层的高度做适当的调整。

塔机独立固定式工作时，最大起升高度为40m。

1.4 各种安全装置齐全，可保证工作安全可靠。

该机设有起升高度限位、小车变幅限位、回转限位等行程限位装置以及力矩限制器、起重量限制器等安全装置。

1.5 司机室独立侧置，视野良好，在司机室外侧设有平台，给操作者创造了较好的工作环境，司机室内有电源插座，用户可根据需要自备空调、风扇及采暖器。

1.6 整机布置合理，外形美观。

1.7 吊臂采用刚性双拉杆支承，结构受力合理。

1.8 使用方便，维修简单。

因此，该机广泛用于高层饭店、居民住宅、高层工业建筑、大跨度工业厂房、高大烟囱及筒仓等高塔型建筑物的大型建筑工程中。
