QTZ63塔吊说明书

QTZ63塔吊技术参数1.型号：QTZ63塔吊属于自升塔吊的一种，具有较强的适应性和灵活性。

2.最大起重力矩：QTZ63塔吊的最大起重力矩为630KN.m，起重能力较高。

3.最大起重量：最大起重量为6吨，在建筑工地中可以满足大部分需求。

4.最大起升高度：QTZ63塔吊的最大起升高度为46.7米，可以满足一般建筑物的施工需求。

5.平衡臂长度：它具有不同的平衡臂长度可供选择，通常为50米、56米、58.7米，不同长度的平衡臂适用于不同工地的需求。

6.支腿尺寸：QTZ63塔吊的支腿尺寸为1.8*1.8*2.5米，支腿形状为四边形支腿，具有较好的稳定性和承重能力。

7.支腿布置方式：QTZ63塔吊的支腿布置方式常见有人字形布置和直线形布置，可以根据具体施工需要选择不同的布置方式。

8.起重机构：QTZ63塔吊的起重机构采用变频调速技术，工作稳定、噪音低，可以实现起升、行走平稳无冲击。

9.转台直径：QTZ63塔吊的转台直径为2.9米，转台为圆形，具有较好的转动稳定性和转动承重能力。

10.起升速度：QTZ63塔吊的起升速度为0-80米/分钟，可以根据实际施工需求进行调整。

11.旋转速度：QTZ63塔吊的旋转速度为0-0.63转/分钟，旋转灵活、稳定。

12.行走速度：QTZ63塔吊的行走速度为0-10米/分钟，可以根据具体情况进行调整。

总结：QTZ63塔吊是一种起重力矩较大、起重能力较高的建筑设备，具有较高的起升高度和灵活性。

它可以根据不同的工地需求选择不同的平衡臂长度和支腿布置方式，适用于各类建筑物的施工。

同时，QTZ63塔吊的起升、旋转、行走速度可进行调整，以满足具体施工需要。

以上是QTZ63塔吊的一些技术参数，希望可以对您有所帮助。

塔吊QTZ63的参数
Ⅰ.产品概况
QTZ63塔吊是一种变频曲线控制的单臂铰接式塔吊，它由前叉伸出梁、钢丝索芯轴吊用主机钢、下放、斗杆、悬挂芯轴吊、操纵机构、检修平台、变频器、以及倾斜角控制系统等部分组成。

Ⅱ.产品参数
1.力矩变量输入：有效值为18-95A(60HZ)和16-85A(50HZ)；
2.额定输入电压：220V（3φ，50/60HZ）；
3.输出频率：40-60HZ；
4.功率因素：≥0.95；
5.最大力矩：23J.J.J（50HZ时）；
6.电流电压误差：≤1％；
7.冷却方式：自然风冷；
8.防护等级：IP20；
9.工作环境：-10℃～+45℃；
10.噪音：≤75dB；
11.重量：约12KG；
Ⅲ.产品特性
1.变频曲线控制：机械结构紧凑，精密高效、电流电压误差小，额定功率能维持稳定。

2.铰接式机构：可以较为柔和地改变塔吊运转方向，比传统的凸轮式机构的操作更加顺畅。

3.变频器：采用磁控变频器，精密度更高，可以做到更精准的控制。

4.倾斜角控制系统：采用有倾斜角控制系统，可以避免超载和悬挂前后偏移，保证了更好的悬挂精度。

5.全自动检修平台：可以实现塔机的全自动检修和维修。

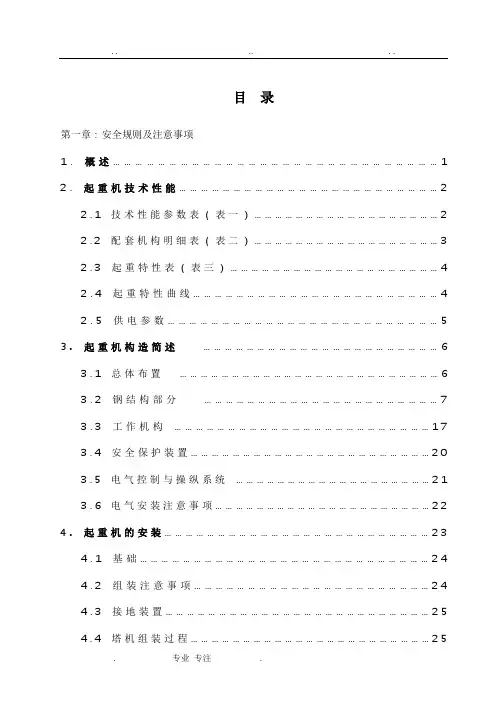

目录第一章：安全规则及注意事项1.概述 (1)2.起重机技术性能 (2)2.1技术性能参数表（表一） (2)2.2配套机构明细表（表二） (3)2.3起重特性表（表三） (4)2.4起重特性曲线 (4)2.5供电参数 (5)3.起重机构造简述 (6)3.1总体布置 (6)3.2钢结构部分 (7)3.3工作机构 (17)3.4安全保护装置 (20)3.5电气控制与操纵系统 (21)3.6电气安装注意事项 (22)4.起重机的安装 (23)4.1基础 (24)4.2组装注意事项 (24)4.3接地装置 (25)4.4塔机组装过程 (25)5.安全保护装置及调试 (35)6.起重机的使用 (35)6.1投入使用前的工作 (35)6.2安全操作规程 (36)6.3起重机的维修与保养 (38)6.4常见故障及排除方法 (41)6.5其它 (45)7.起重机的拆卸 (46)7.1拆卸塔身标准节 (46)7.2拆卸起升钢丝绳、平衡重 (47)7.3拆卸起重臂 (47)7.4拆卸平衡臂 (47)7.5拆卸其它部件 (48)7.6 拆卸后的其他注意事 (48)8.附图、附表 (49)8.1塔机部件重量一览表 (49)8.2塔式起重机各部件润滑明细表 (50)8.3易损件明细表 (51)8.4轴承明细表 (52)8.5基础图 (53)8.6拉杆示意图 (54)8.7电气接线及原理图 (55)8.8电气元件清单 (56)9.使用说明书附录 (57)1、概述QTZ63塔式起重机是山东华夏集团有限公司生产制造的起重运输机械。

该机为QTZ63公称起重力矩：760KN.m 工作幅度：2.5～50m 最大额定起重量：6t 最大幅度处额定起重量：1.3t 起升高度：独立式40m 附着式140m 起升速度：8.5/40/80m/min 4.25/20/40m/min 回转速度：0-0.6r/min 变幅速度：44/22m/min 加强标准节（7节）：无缝钢管127*14 材质20#钢标准节（9节）：无缝钢管127*10 材质20#钢截面1600*1600*2500 电器，中德合资。

天然基础计算书本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《混凝土结构设计规范》（GB50010-2002）等编制。

一、参数信息塔吊型号：QTZ63，塔吊起升高度H：35.00m，塔身宽度B：1.6m，基础埋深d：2.00m，自重G：450.8kN，基础承台厚度hc：1.20m，最大起重荷载Q：60kN，基础承台宽度Bc：5.50m，混凝土强度等级：C35，钢筋级别：HRB335，基础底面配筋直径：20mm额定起重力矩Me：630kN·m，基础所受的水平力P：30kN，标准节长度b：2.8m，主弦杆材料：角钢/方钢, 宽度/直径c：12mm，所处城市：浙江杭州市，基本风压ω0：0.45kN/m2，地面粗糙度类别：A类近海或湖岸区，风荷载高度变化系数μz：1.92 。

地基承载力特征值f ak：110kPa，基础宽度修正系数εb：0.15，基础埋深修正系数εd：1.4，基础底面以下土重度γ：19.3kN/m3，基础底面以上土加权平均重度γm：19.3kN/m3。

二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=450.8kN；塔吊最大起重荷载：Q=60kN；作用于塔吊的竖向力：F k＝G＋Q＝450.8＋60＝510.8kN；2、塔吊风荷载计算依据《建筑结构荷载规范》（GB50009-2001）中风荷载体型系数：地处浙江杭州市，基本风压为ω0=0.45kN/m2；查表得：风荷载高度变化系数μz=1.92；挡风系数计算：φ=[3B+2b+(4B2+b2)1/2]c/(Bb)=[(3×1.6+2×2.8+(4×1.62+2.82)0.5)×0.012]/(1.6×2.8)= 0.039；因为是角钢/方钢，体型系数μs=2.9；高度z处的风振系数取：βz=1.0；所以风荷载设计值为：ω=0.7×βz×μs×μz×ω0=0.7×1.00×2.9×1.92×0.45=1.754kN/m2；3、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mω=ω×φ×B×H×H×0.5=1.754×0.039×1.6×35×35×0.5=67.038kN·m；M kmax＝Me＋Mω＋P×h c＝630＋67.038＋30×1.2＝733.04kN·m；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝M k/（F k+G k）≤Bc/3式中 e──偏心距，即地面反力的合力至基础中心的距离；M k──作用在基础上的弯矩；F k──作用在基础上的垂直载荷；G k──混凝土基础重力，G k＝25×5.5×5.5×1.2=907.5kN；Bc──为基础的底面宽度；计算得：e=733.04/(510.8+907.5)=0.517m < 5.5/3=1.833m；基础抗倾覆稳定性满足要求！四、地基承载力验算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。

QTZ50中50表示公称起重力矩为50t·m。

QTZ5013中50表示最大臂长为50m，13表示50m臂长时臂端载荷为1.3t，不是13t。

5013塔机属于QTZ63级别，即口头上说的63塔吊。

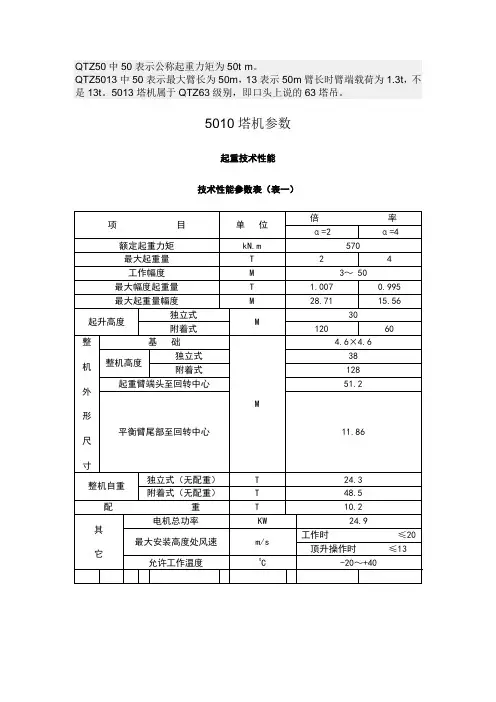

5010塔机参数起重技术性能技术性能参数表（表一）表二配套机构明细表QTZ63塔机技术参数表QTZ50（5008/5010）自升式塔机超长吊臂（48/50米），覆盖面大标准节截面大（1500*1500）和（1680*1680），刚性好，吊重时整机稳定，摆动小标准节主肢材料型号大（∠140*140*14和∠160*160*12）电器系统采用国内优质或进口元件，性能稳定可靠标准节、拉杆、上下转台等主要部件（位）全部采用二氧化碳气体保护焊，熔深大，变形小标准节可互换组合起升机构调速性能好，起升、下降平稳、无冲击回转机构采用绕线电机，工作平稳，就位快捷方便、高效QTZ50自升式塔机主要参数型号主要参数QTZ50A QTZ50B额定起重力矩KN.m500500最大起重量t44最大幅度额定起重量t1.00.8最大工作幅度m4850最大高度m 独立：30 独立：30附着：140 附着：140起升速度m/min a=2 70/30/9a=4 35/17.5/4.5 a=2 70/30/9a=4 35/17.5/4.5变幅速度m/min 25.2/38.6 25.5/38.6回转速度r/min 0.6 0.6顶升速度m/min 0.6 0.6塔机自重t 25.82 25.82电动总功率kw36.4工作温度℃-20℃---+40℃工作电压v -380v±5% 50HZ最大工作风压N/㎡250( 转自久久信息网: /jixie/qzzxjx/33711.html )。

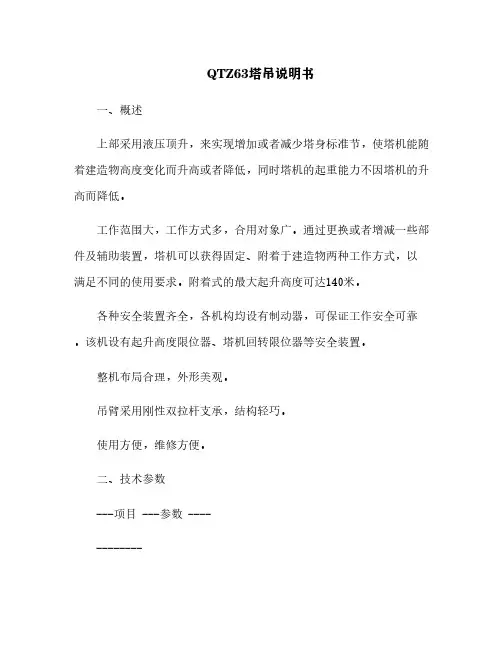

QTZ63塔吊说明书一、概述上部采用液压顶升，来实现增加或者减少塔身标准节，使塔机能随着建造物高度变化而升高或者降低，同时塔机的起重能力不因塔机的升高而降低。

工作范围大，工作方式多，合用对象广。

通过更换或者增减一些部件及辅助装置，塔机可以获得固定、附着于建造物两种工作方式，以满足不同的使用要求。

附着式的最大起升高度可达140米。

各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。

该机设有起升高度限位器、塔机回转限位器等安全装置。

整机布局合理，外形美观。

吊臂采用刚性双拉杆支承，结构轻巧。

使用方便，维修方便。

二、技术参数---项目 ---参数 ---------------机构工作级别 ---起升机构 M5 回转机构 M4 牵引机构 M4 -------起升高度（m） ---倍率固定附着α=2 40 140 α=4 40 70 -------最大起分量 ( t ) ---6 -------幅度 (m) ---最大幅度（m） 50 最小幅度 (m) 2 -------起升机构 ---速度倍率α=2α=4起分量（吨） 3 3 1.5 6 6 3 速度（米/分） 8.5 40 80 4.25 20 40 机电型号功率转速YZTD225L2—4/8/32 -------回转机构 ---转速机电型号功率转速 0.6转/分YZR132M1—6 2×2.2KW 908转/分 -------牵引机构 ---速度机电型号功率转速 44/22米/分YDEJ132S-8/4 2.2/3.3KW 750/1500转/分 -------顶升机构 ---速度机电型号功率转速 0.5米/分 Y132S-4 5.5KW 1440转/分工作压力＜20MPa -------平衡重 ---臂长分量（吨） 50米 13.55 55米 14.78 -------总功率 ---37.2KW ----三、结构简介该机由金属结构、工作机构、液压顶升、电气控制以及安全保护装置等组成，现按各部份的不同特点简介如下：3.1 金属结构金属结构主要包括：塔身标准节、起重臂、平衡臂、爬升架、塔顶、上下支座以及附着架等。

临港新城重装备区一期—（2）塔吊天然基础的计算书一. 参数信息塔吊型号:QTZ63, 自重(包括压重)F1=450.80kN，最大起重荷载F2=60.00kN，塔吊倾覆力距M=630.00kN.m，塔吊起重高度H=101.00m，实际使用40M , 塔身宽度B=1.60m，混凝土强度等级:C35，基础埋深D=2.50m，基础最小厚度h=1.00m，基础最小宽度Bc=6.0m，二. 基础最小尺寸计算基础的最小厚度取:H=1.00m基础的最小宽度取:Bc=6.0m三. 塔吊基础承载力计算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。

计算简图:当不考虑附着时的基础设计值计算公式：当考虑附着时的基础设计值计算公式：当考虑偏心距较大时的基础设计值计算公式：式中 F——塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=510.80kN； G——基础自重与基础上面的土的自重，G=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D=1620kN；Bc——基础底面的宽度，取Bc=6.0m；W——基础底面的抵抗矩，W=Bc×Bc×Bc/6=36m3；M——倾覆力矩，包括风荷载产生的力距和最大起重力距，M=630.00kN.m；a——合力作用点至基础底面最大压力边缘距离(m)，按下式计算：a=6.0/2-630.00/(510.80+1620)=2.704m。

经过计算得到:无附着的最大压力设计值 Pmax=(510.80+1620)/62+630.00/36=76.67kPa无附着的最小压力设计值 Pmin=(510.80+1620)/62-630.00/36=41.689kPa有附着的压力设计值 P=(510.80+1620)/62=59.17kPa偏心距较大时压力设计值 Pkmax=2×(510.80+1620)/(3×6×2.704)=87.557kPa 四. 地基基础承载力验算地基基础承载力特征值计算依据《建筑地基基础设计规范》GB 50007-2002第5.2.3条。

概 述QTZ63(5010)塔式起重机，是按行业标准设计的新型塔式起重机。

该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下： 1）、该机的各项性能参数及技术指标均达到国内领先水平，最大起重力矩为630 KN·m，有效工作幅度 3～50 m，最大额定起重量4 t，最大工作幅度50米，独立式起升高度40米，附着式起升高度可达120米。

2）、本机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速,小车变幅机构具有三种速度满足工作需要,回转机构设有常开式停止器，使塔机就位准确，便于安全作业。

3）、本机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车防断绳装置、小车防断轴装置及回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠；同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。

4）、司机室独立外置，视野好，内部空间大，操作舒适、安全。

司机通过先进的联动台操作各机构动作，操作容易，维修简单。

5）、整机外型为国际流行式，美观大方，深受广大用户的喜爱。

6）、本产品的设计完全符合或优于有关国家标准。

该机在设计过程中，从钢结构的有限元计算、整机参数优化、整机稳定性验算到各机构选型等常规设计运算和全部绘图工作都是由计算机系统完成的，设计科学，制作精细。

基于以上特点，该型塔机既能满足中、小城市一般民用建筑需要，又能满足大、中城市高层或超高层民用建筑的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程中。

1．整机外形尺寸及技术性能1.1整机外形尺寸1.1.1独立式1.1.2附着式1.2起重特性1.2.1四倍率起重特性表1.2.2起重力矩曲线1.2.3二倍率起重特性表1.2.4二倍率起重力矩曲线1.3整机技术性能起重机技术参数表参数名称单位 设计值 最大起重力矩 kN.m 630 最大额定起重量 t 4.0 工作幅度m 3～50 最大幅度处额定起重量 t 1.0 独立式m 40 二倍率 m 120 起升 高度附着式 四倍率 m 60倍 率/ α=2 α=4速 度m/min 6.3832.865.6 3.19 16.4 32.8起升 速度相应最大起重量 t 2.02.00.8441.6电机型号 / YZTD225M 1-4/8/32功率kW 15/15/3.5 起升机构转速 r/min 1440/700/140回转速度 r/min 0.62 电机型号 / YZR160M 1-6功率 kW 5.5 回转机构转速 r/min 930 变幅速度 m/min 20/40 电机型号 / YEZS112M-4/8 功率 kW 1.5/2.4 变幅机构转速r/min 720/1380 顶升速度m/min 0.55 液压系统额定工作压力 MPa 25 电机型号 / Y132M-4 功率kW 5.5 顶升机构 转速 r/min 1440 尾部回转半径 m 11.5 平衡重t 9.4 整机自重(不含平衡重、压重) t 25.8 总功率kW28.41.4主要外购件及其技术指标1.5工作条件工作环境温度：-20～+40℃，电 源 电 压：380±10﹪，50Hz,三相四线制。

QTZ63（5010）塔吊说明书
1. QTZ63(5010)塔吊说明书，QTZ63 5010塔吊是利⽤成组技术、组合设计，以塔吊微机设计平台，利⽤有限元分析为⼯
具设计的。

是满⾜中⾼层建筑施⼯设备安装⽽设计的新型起重运输机械。

2. QTZ63(5010)塔吊为⽔平臂架，⼩车变幅，上回转液压⾃升式多⽤途塔吊，最⼤幅度50m，最⼤起重量为5t，最⼤起重
⼒矩63t.m，该机主要特点如下。

3. 性能参数及技术指标达到国内领先、国际先进⽔平;
4. 最⼤⼯作幅度可以在50⽶、45⽶、40⽶、35⽶之间选择,适应于⼯程需要。

5. ⼯作⽅式多，使⽤范围⼴。

有基础固定、外墙附着两种⼯作⽅式，适⽤于各种不同的施⼯对象；QTZ63(5010)塔吊独⽴
起升⾼度35⽶，附着⾼度⼆倍率119⽶、四倍率59⽶。

6. ⼯作速度⾼，调速性能好，⼯作平稳，效率⾼。

7. 起升机构采⽤三速电机和单速⽐减速器，能实现重载低速、轻载⾼速。

8. ⼩车变幅机构牵引⼩车在⽔平臂上变幅，具有良好的安装就位性能。

9. 回转机构采⽤⾏星齿轮减速器，配置液⼒偶合器，承载能⼒⾼，启动平稳，⼯作可靠，具备抗风就位功能。

10. 臂采⽤刚性双拉杆悬挂，刚性好、⾃重轻、断⾯⼩、风阻⼩、受⼒均匀、外形美观。

11. 各种安全装置齐全，可保证⼯作安全可靠。

司机室独⽴侧置，视野良好，给操作者创造了良好的⼯作环境。

12. 本机以基本⾼度（独⽴式）35m供货，若⽤户⽤于⾼层建筑施⼯，可增加标准节的数量和附着装置，满⾜要求。

13.。

天然基础计算书本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《混凝土结构设计规范》（GB50010-2002）等编制。

一、参数信息塔吊型号：QTZ63，塔吊起升高度H：35.00m，塔身宽度B：1.6m，基础埋深d：2.00m，自重G：450.8kN，基础承台厚度hc：1.20m，最大起重荷载Q：60kN，基础承台宽度Bc：5.50m，混凝土强度等级：C35，钢筋级别：HRB335，基础底面配筋直径：20mm额定起重力矩Me：630kN·m，基础所受的水平力P：30kN，标准节长度b：2.8m，主弦杆材料：角钢/方钢, 宽度/直径c：12mm，所处城市：浙江杭州市，基本风压ω0：0.45kN/m2，地面粗糙度类别：A类近海或湖岸区，风荷载高度变化系数μz：1.92 。

地基承载力特征值f ak：110kPa，基础宽度修正系数εb：0.15，基础埋深修正系数εd：1.4，基础底面以下土重度γ：19.3kN/m3，基础底面以上土加权平均重度γm：19.3kN/m3。

二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=450.8kN；塔吊最大起重荷载：Q=60kN；作用于塔吊的竖向力：F k＝G＋Q＝450.8＋60＝510.8kN；2、塔吊风荷载计算依据《建筑结构荷载规范》（GB50009-2001）中风荷载体型系数：地处浙江杭州市，基本风压为ω0=0.45kN/m2；查表得：风荷载高度变化系数μz=1.92；挡风系数计算：φ=[3B+2b+(4B2+b2)1/2]c/(Bb)=[(3×1.6+2×2.8+(4×1.62+2.82)0.5)×0.012]/(1.6×2.8)= 0.039；因为是角钢/方钢，体型系数μs=2.9；高度z处的风振系数取：βz=1.0；所以风荷载设计值为：ω=0.7×βz×μs×μz×ω0=0.7×1.00×2.9×1.92×0.45=1.754kN/m2；3、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mω=ω×φ×B×H×H×0.5=1.754×0.039×1.6×35×35×0.5=67.038kN·m；M kmax＝Me＋Mω＋P×h c＝630＋67.038＋30×1.2＝733.04kN·m；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝M k/（F k+G k）≤Bc/3式中 e──偏心距，即地面反力的合力至基础中心的距离；M k──作用在基础上的弯矩；F k──作用在基础上的垂直载荷；G k──混凝土基础重力，G k＝25×5.5×5.5×1.2=907.5kN；Bc──为基础的底面宽度；计算得：e=733.04/(510.8+907.5)=0.517m < 5.5/3=1.833m；基础抗倾覆稳定性满足要求！四、地基承载力验算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。

QTZ63塔吊说明书一、概述QTZ63塔吊是一种水平臂架、小车变幅、上回转自升式多用途塔式起重机，按照《塔式起重机》GB/T5031-2008及《塔式起重机设计规范》GB/T13752-1992标准设计制造，额定起重力矩为63吨·米，最大起重量6吨，最大工作幅度50米。

该机具有工作方式多、适用范围广、工作速度高、调速性能好、工作平稳可靠、安全装置齐全等特点，适用于高层大楼、居民住宅、高层工业建筑、大跨度工业厂房及采用滑模法施工的高大烟囱及筒仓等大型建筑工程中。

二、技术性能2.1 技术性能表---参数名称 ---参数值 ---备注 -----------------公称起重力矩 ---760 kN·m ----------工作幅度 ---2.5～50 m ----------最大额定起重量 ---6 t ----------最大幅度处额定起重量 ---1.3 t ----------起升高度 ---独立式40 m<br>附着式140 m ----------起升速度（四绳） ---8.5/40/80 m/min ----------起升速度（双绳） ---4.25/20/40 m/min ----------回转速度 ---0-0.6 r/min ----------变幅速度 ---44/22 m/min ----------加强标准节（7节） ---无缝钢管127×14<br>材质20钢 ---截面1600×1600×2500 mm -------标准节（9节） ---无缝钢管127×10<br>材质20钢 ---截面1600×1600×2500 mm -------电器 ---中德合资 ----------工作温度 ----20～40 ℃ ----------整机质量（以最长臂计算，平衡重除外） ---26186 kg -------2.2 主要机构技术数据2.2.1 起升机构起升机构采用带有涡流制动器的三速电动机，使得起升机构获得理想的起升速度及荷重的慢就位。

QTZ63塔吊技术参数1.起重力矩和最大起重力矩：-QTZ63塔吊的起重力矩范围为6t至8t。

起重力矩是指塔吊在不同臂长和载荷下所产生的力矩。

-最大起重力矩为8t，即塔吊最大能够承载的载荷为8吨。

2.最大起升高度和最大臂长：-最大起升高度为53.3m。

起升高度指塔吊最大能够抬升起重物体的高度。

-最大臂长为60m，即塔吊的臂长可以延伸到60米。

3.最大工作幅度和最大载重：-最大工作幅度为60m。

工作幅度是指塔吊所能覆盖的范围，也可以理解为臂长加上塔吊本身的高度。

-最大载重为8t。

载重是指塔吊能够承载的重量。

4.提升速度和回转速度：-顶升速度为0-60米/分钟。

顶升速度指塔吊在承载起重物体时抬升的速度。

-回转速度为0-0.6转/分钟。

回转速度指塔吊在转动时的速度。

5.牵引力和爬升速度：-最大牵引力为45kN。

牵引力是指塔吊用于移动和转动的牵引力。

-爬升速度为0-0.6米/分钟。

爬升速度是指塔吊在爬升过程中的速度。

6.塔吊自重和整机功率：-塔吊自重约为35t。

塔吊自重是指塔吊本身的重量。

-整机功率为24.3kW。

整机功率指塔吊运行时所需要的总功率。

7.平衡重物和角度调节：-平衡重物的重量为11t。

平衡重物是指用于平衡塔吊自身重量的附加装置。

-角度调节范围为0°至2°。

角度调节是指塔吊臂杆的倾斜角度调整范围。

8.电源供应和控制系统：-电源供应为380V/50Hz。

电源供应是指塔吊所需的电力供应方式。

-控制系统使用了PLC控制。

PLC是一种用于自动控制的计算机控制系统。

以上是关于QTZ63塔吊的技术参数的详细介绍。

QTZ63塔吊是一种具有较大起重力矩和工作范围的塔式起重机，适用于各种建筑工程和重型物体的起升作业。

同时，使用PLC控制系统提供了更高的可靠性和精确性。

一、概述QTZ63塔式起重机是沈阳建机塔吊制造有限公司委托沈阳建筑大学研究开发的建筑用塔式起重机。

该机为矩形断面水平臂架、小车变幅、上回转自升式；其臂架长度有55m，50m和52米、45m多种组合形式；最大起重量为6t，臂端起重力矩550k N·m,额定起重力矩为630k N·m。

该机主要特点如下：1.1塔身为标准节液压顶升加高，可根据建筑物高度确定塔机高度且塔机的起重能力不因塔机的升高而降低。

1.2 工作速度高，调速性能好，工作平稳，效率高。

起升机构采用三速电机和单速比减速器，能实现重载低速、轻载高速，最高速度可达63.5m/min;小车变幅机构牵引小车在水平臂上变幅，具有良好的安装就位性能；回转机构采用行星齿轮减速器，配置限矩型液力偶合器，承载能力高，启动平稳，工作可靠，具备抗风就位功能。

1.3 工作幅度大，适用对象广。

通过更换和增减一些部件及辅助装置，塔机可获得独立、附着两种方式，以满足不同的使用要求。

附着式的最大起升高度可达140m。

为保持其设计起重能力，共设有5套附着装置，第一套附着距基础面31.25m，第二套附着距第一套附着23.75m，第三套距第二套22.5m，第四套距第三套22.5m，第五套距第四套25m，附着点的高度允许现场根据楼层的高度做适当的调整。

塔机独立固定式工作时，最大起升高度为40m。

1.4 各种安全装置齐全，可保证工作安全可靠。

该机设有起升高度限位、小车变幅限位、回转限位等行程限位装置以及力矩限制器、起重量限制器等安全装置。

1.5 司机室独立侧置，视野良好，在司机室外侧设有平台，给操作者创造了较好的工作环境，司机室内有电源插座，用户可根据需要自备空调、风扇及采暖器。

1.6 整机布置合理，外形美观。

1.7 吊臂采用刚性双拉杆支承，结构受力合理。

1.8 使用方便，维修简单。

因此，该机广泛用于高层饭店、居民住宅、高层工业建筑、大跨度工业厂房、高大烟囱及筒仓等高塔型建筑物的大型建筑工程中。

QTZ63塔吊说明书摘要：本说明书旨在详细介绍QTZ63型塔吊的结构特点、使用方法以及维护保养等相关内容。

通过仔细阅读本说明书，用户将能够正确、安全地使用和维护QTZ63型塔吊。

1. QTZ63塔吊的结构特点QTZ63塔吊是一种具有高效、稳定性好的起重设备，其结构特点如下：1.1 主要部件包括：塔头、塔身、起重臂、平衡重、起升机构、回转机构等。

1.2 塔吊采用全焊接结构，具有牢固、坚固的特点。

1.3 塔头和塔身之间的连接采用销钉连接，安全可靠。

1.4 塔吊主体为铁塔结构，提供了稳定的支撑和起重平台。

2. QTZ63塔吊的使用方法2.1 准备工作：2.1.1 检查各部件的运行状态，确保各项功能正常。

2.1.2 清理塔吊周围的障碍物，确保工作环境安全。

2.2 启动操作：2.2.1 打开电源开关，确保塔吊处于待机状态。

2.2.2 根据需要，在控制台上选择工作模式和起重参数。

2.2.3 启动起升机构和回转机构，将塔吊调整到所需位置。

2.3 起重作业：2.3.1 将起重物品稳固地连接到起重臂上，并确保吊具牢固可靠。

2.3.2 操作控制台，将起重臂缓慢升起并将物品准确放置到指定位置。

2.3.3 操作回转机构，将起重臂旋转到需要的方向。

2.4 停机操作：2.4.1 将起重臂和回转机构恢复到初始位置。

2.4.2 关闭电源开关，切断电源。

3. QTZ63塔吊的维护保养3.1 定期检查塔吊的各项功能是否正常，如发现故障及时修理。

3.2 清洁塔吊外观，定期涂抹防锈剂，保持表面光洁。

3.3 对塔吊的混凝土基础进行定期检查，如发现破损及时维修。

3.4 每次使用结束后，检查各部件是否完好，并及时清理工作环境。

结论：本说明书详细介绍了QTZ63塔吊的结构特点、使用方法和维护保养等相关内容。

用户在操作和维护塔吊时，应按照本说明书的要求进行操作，确保使用的安全和有效。

若有其他疑问或需要更多信息，请参考相关资料或联系厂家技术支持。

QTZ63塔吊说明书一、概述额定起重力矩为63吨·米，最大起重量为6吨，最大工作幅度为50米，可满足不同施工要求。

采用液压顶升系统，可实现塔身的自动增减，使塔吊能随着建筑物高度变化而升高或降低，同时保持其设计起重能力。

工作机构采用三速电机和行星减速机，具有高速度、高效率、平稳性能和可靠性能。

各种安全装置齐全，包括力矩限制器、起重量限制器、高度限位器、回转限位器、变幅限位器等，可保证工作安全可靠。

司机室独立侧置，视野好，操作方便。

整机布局合理，外形美观，结构轻巧，运输安装方便。

该机适用于高层饭店、居民住宅、高层工业建筑、大跨度工业厂房以及采用滑模法施工的高大烟囱及筒仓等高塔形建筑物的大型建筑工程中。

二、技术参数---参数名称 ---参数值 ---备注 -------:------: ---:----: ---:--: -------型号 ---QTZ63E ---改进序号 -------额定起重力矩 ---63 t·m ----------最大起重量 ---6 t ----------最大工作幅度 ---50 m ----------最小工作幅度 ---2 m ----------起升高度 ---固定式：40 m<br>附着式：140 m ----------起升机构 ---工作级别：M5<br>速度：α=2时8.5/40/80m/min<br>α=4时4.25/20/40 m/min<br>电机型号：YZTD225L2-4/8/32<br>功率：24/24/5.4 kW<br>转速：1410/710/150r/min<br>工作压力：<20 MPa ----------回转机构 ---工作级别：M4<br>转速：0.6r/min<br>电机型号：YZR132M1-6<br>功率：2×2.2 kW<br>转速：908 r/min ----------牵引机构 ---工作级别：M4<br>速度：44/22m/min<br>电机型号：YDEJ132S-8/4<br>功率：2.2/3.3kW<br>转速：750/1500 r/min ----------顶升机构 ---速度：0.5 m/min<br>电机型号：Y132S-4<br>功率：5.5 kW<br>转速：1440 r/min ----------平衡重 ---臂长50 m时13.55 t<br>臂长55 m时14.78 t ----------总功率 ---37.2 kW -------三、结构组成该机由金属结构、工作机构、液压顶升系统、电气控制系统和安全保护装置等组成，下面分别介绍各部分的结构特点和功能。

目录第一章：安全规则及注意事项1.概述 (1)2.起重机技术性能 (2)2.1技术性能参数表（表一） (2)2.2配套机构明细表（表二） (3)2.3起重特性表（表三） (4)2.4起重特性曲线 (4)2.5供电参数 (5)3.起重机构造简述 (6)3.1 总体布置 (6)3.2钢结构部分 (7)3.3工作机构 (17)3.4 安全保护装置 (20)3.5电气控制与操纵系统 (21)3.6 电气安装注意事项 (22)4.起重机的安装 (23)4.1 基础 (24)4.2组装注意事项 (24)4.3 接地装置 (25)4.4 塔机组装过程 (25)5.安全保护装置及调试 (35)6.起重机的使用 (35)6.1 投入使用前的工作 (35)6.2 安全操作规程 (36)6.3 起重机的维修与保养 (38)6.4 常见故障及排除方法 (41)7.起重机的拆卸 (46)7.1 拆卸塔身标准节 (46)7.2 拆卸起升钢丝绳、平衡重 (47)7.3 拆卸起重臂 (47)7.4 拆卸平衡臂 (47)7.5 拆卸其它部件 (48)7.6 拆卸后的其他注意事 (48)8.附图、附表 (49)8.1塔机部件重量一览表 (49)8.2塔式起重机各部件润滑明细表 (50)8.3易损件明细表 (51)8.4轴承明细表 (52)8.5基础图 (53)8.6拉杆示意图 (54)8.7 电气接线及原理图 (55)8.8电气元件清单 (56)9.使用说明书附录 (57)1、概述QTZ63塔式起重机是山东华夏集团有限公司生产制造的起重运输机械。

该机为QTZ63公称起重力矩：760KN.m 工作幅度：2.5～50m 最大额定起重量：6t 最大幅度处额定起重量：1.3t 起升高度：独立式40m 附着式140m 起升速度：8.5/40/80m/min 4.25/20/40m/min 回转速度：0-0.6r/min 变幅速度：44/22m/min 加强标准节（7节）：无缝钢管127*14 材质20#钢标准节（9节）：无缝钢管127*10 材质20#钢截面1600*1600*2500 电器，中德合资。
