电磁阀的基础知识

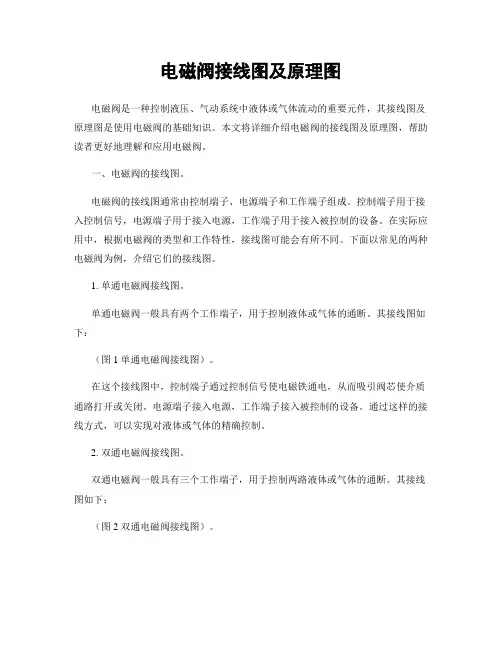

电磁阀接线图及原理图电磁阀是一种控制液压、气动系统中液体或气体流动的重要元件，其接线图及原理图是使用电磁阀的基础知识。

本文将详细介绍电磁阀的接线图及原理图，帮助读者更好地理解和应用电磁阀。

一、电磁阀的接线图。

电磁阀的接线图通常由控制端子、电源端子和工作端子组成。

控制端子用于接入控制信号，电源端子用于接入电源，工作端子用于接入被控制的设备。

在实际应用中，根据电磁阀的类型和工作特性，接线图可能会有所不同。

下面以常见的两种电磁阀为例，介绍它们的接线图。

1. 单通电磁阀接线图。

单通电磁阀一般具有两个工作端子，用于控制液体或气体的通断。

其接线图如下：（图1 单通电磁阀接线图）。

在这个接线图中，控制端子通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。

电源端子接入电源，工作端子接入被控制的设备。

通过这样的接线方式，可以实现对液体或气体的精确控制。

2. 双通电磁阀接线图。

双通电磁阀一般具有三个工作端子，用于控制两路液体或气体的通断。

其接线图如下：（图2 双通电磁阀接线图）。

在这个接线图中，控制端子同样通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。

电源端子接入电源，工作端子则分别接入两路被控制的设备。

通过这样的接线方式，可以实现对两路液体或气体的独立控制。

二、电磁阀的原理图。

电磁阀的原理图通常用于说明电磁阀的工作原理和内部结构。

通过原理图，可以清晰地看到电磁铁、阀芯、阀体等部件的结构和工作原理，有助于理解电磁阀的工作过程。

（图3 电磁阀原理图）。

在这个原理图中，可以看到电磁阀的内部结构，包括电磁铁、阀芯、弹簧、阀体等部件。

当控制端子接收到控制信号时，电磁铁激磁产生磁场，吸引阀芯使介质通路打开或关闭。

当控制信号消失时，弹簧的作用使阀芯恢复原位，介质通路再次打开或关闭。

通过这样的工作原理，电磁阀可以实现对液体或气体的精确控制。

总结。

本文详细介绍了电磁阀的接线图及原理图，通过对接线图和原理图的解析，帮助读者更好地理解和应用电磁阀。

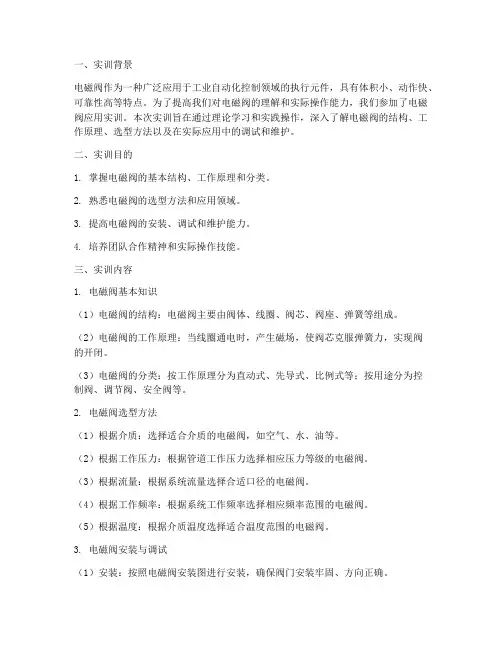

一、实训背景电磁阀作为一种广泛应用于工业自动化控制领域的执行元件，具有体积小、动作快、可靠性高等特点。

为了提高我们对电磁阀的理解和实际操作能力，我们参加了电磁阀应用实训。

本次实训旨在通过理论学习和实践操作，深入了解电磁阀的结构、工作原理、选型方法以及在实际应用中的调试和维护。

二、实训目的1. 掌握电磁阀的基本结构、工作原理和分类。

2. 熟悉电磁阀的选型方法和应用领域。

3. 提高电磁阀的安装、调试和维护能力。

4. 培养团队合作精神和实际操作技能。

三、实训内容1. 电磁阀基本知识（1）电磁阀的结构：电磁阀主要由阀体、线圈、阀芯、阀座、弹簧等组成。

（2）电磁阀的工作原理：当线圈通电时，产生磁场，使阀芯克服弹簧力，实现阀的开闭。

（3）电磁阀的分类：按工作原理分为直动式、先导式、比例式等；按用途分为控制阀、调节阀、安全阀等。

2. 电磁阀选型方法（1）根据介质：选择适合介质的电磁阀，如空气、水、油等。

（2）根据工作压力：根据管道工作压力选择相应压力等级的电磁阀。

（3）根据流量：根据系统流量选择合适口径的电磁阀。

（4）根据工作频率：根据系统工作频率选择相应频率范围的电磁阀。

（5）根据温度：根据介质温度选择适合温度范围的电磁阀。

3. 电磁阀安装与调试（1）安装：按照电磁阀安装图进行安装，确保阀门安装牢固、方向正确。

（2）调试：调整电磁阀的行程和开启时间，使其满足系统要求。

4. 电磁阀维护与保养（1）定期检查：定期检查电磁阀的运行情况，发现问题及时处理。

（2）清洁：定期清洁电磁阀，防止杂质进入阀内。

（3）润滑：定期对电磁阀进行润滑，提高其使用寿命。

四、实训总结1. 通过本次实训，我们对电磁阀的基本知识、选型方法、安装与调试、维护保养等方面有了较为全面的了解。

2. 实践操作过程中，我们掌握了电磁阀的安装、调试和维护技能，提高了实际操作能力。

3. 在团队合作方面，我们学会了相互协作、沟通与交流，培养了团队精神。

4. 实训过程中，我们遇到了一些问题，如电磁阀安装位置不当、调试参数不合理等，通过查阅资料、请教老师等方式，成功解决了这些问题。

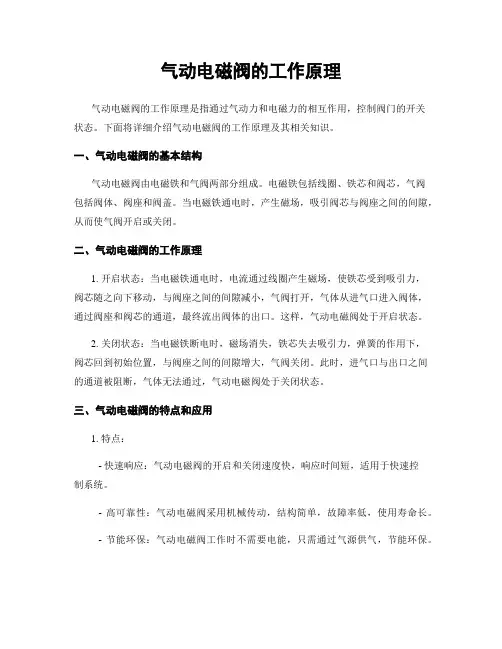

气动电磁阀的工作原理气动电磁阀的工作原理是指通过气动力和电磁力的相互作用，控制阀门的开关状态。

下面将详细介绍气动电磁阀的工作原理及其相关知识。

一、气动电磁阀的基本结构气动电磁阀由电磁铁和气阀两部分组成。

电磁铁包括线圈、铁芯和阀芯，气阀包括阀体、阀座和阀盖。

当电磁铁通电时，产生磁场，吸引阀芯与阀座之间的间隙，从而使气阀开启或关闭。

二、气动电磁阀的工作原理1. 开启状态：当电磁铁通电时，电流通过线圈产生磁场，使铁芯受到吸引力，阀芯随之向下移动，与阀座之间的间隙减小，气阀打开，气体从进气口进入阀体，通过阀座和阀芯的通道，最终流出阀体的出口。

这样，气动电磁阀处于开启状态。

2. 关闭状态：当电磁铁断电时，磁场消失，铁芯失去吸引力，弹簧的作用下，阀芯回到初始位置，与阀座之间的间隙增大，气阀关闭。

此时，进气口与出口之间的通道被阻断，气体无法通过，气动电磁阀处于关闭状态。

三、气动电磁阀的特点和应用1. 特点：- 快速响应：气动电磁阀的开启和关闭速度快，响应时间短，适用于快速控制系统。

- 高可靠性：气动电磁阀采用机械传动，结构简单，故障率低，使用寿命长。

- 节能环保：气动电磁阀工作时不需要电能，只需通过气源供气，节能环保。

- 安全可靠：气动电磁阀的密封性好，能够有效防止气体泄漏，确保系统安全可靠。

2. 应用：- 工业自动化控制系统：气动电磁阀广泛应用于工业自动化控制系统中，用于控制气体的流量、压力和方向等参数。

- 液压系统：气动电磁阀可用于液压系统中，控制液体的流动和压力。

- 燃气系统：气动电磁阀可用于燃气系统中，控制燃气的供应和停止。

- 污水处理系统：气动电磁阀可用于污水处理系统中，控制污水的排放和处理过程。

四、气动电磁阀的选型和安装注意事项1. 选型：- 工作压力：根据实际工作条件选择合适的工作压力范围。

- 介质：根据介质的性质选择适合的材质和密封材料。

- 温度范围：根据工作环境的温度范围选择合适的气动电磁阀。

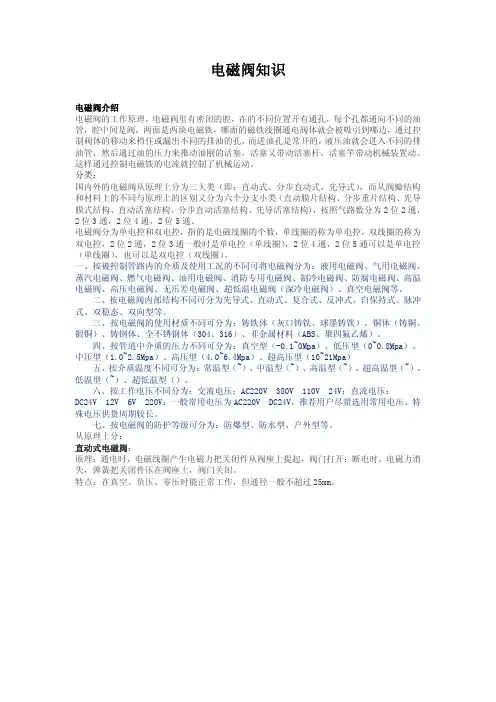

电磁阀知识电磁阀介绍电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

分类：国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。

电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。

一、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。

二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。

三、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。

四、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa）五、按介质温度不同可分为：常温型（~）、中温型（~）、高温型（~）、超高温型（~）、低温型（~）、超低温型（）。

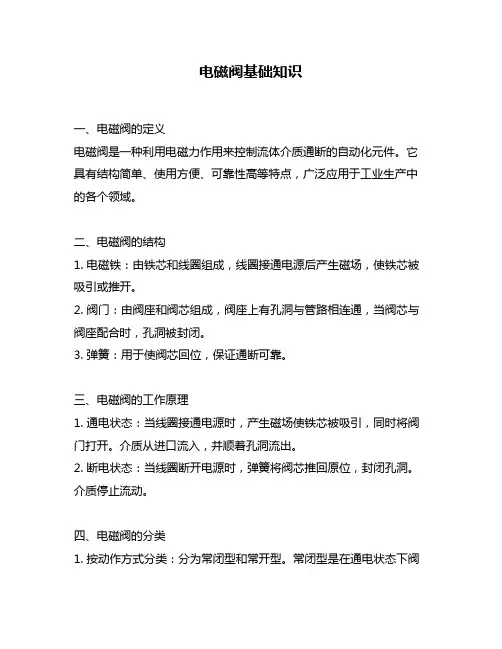

电磁阀基础知识一、电磁阀的定义电磁阀是一种利用电磁力作用来控制流体介质通断的自动化元件。

它具有结构简单、使用方便、可靠性高等特点，广泛应用于工业生产中的各个领域。

二、电磁阀的结构1. 电磁铁：由铁芯和线圈组成，线圈接通电源后产生磁场，使铁芯被吸引或推开。

2. 阀门：由阀座和阀芯组成，阀座上有孔洞与管路相连通，当阀芯与阀座配合时，孔洞被封闭。

3. 弹簧：用于使阀芯回位，保证通断可靠。

三、电磁阀的工作原理1. 通电状态：当线圈接通电源时，产生磁场使铁芯被吸引，同时将阀门打开。

介质从进口流入，并顺着孔洞流出。

2. 断电状态：当线圈断开电源时，弹簧将阀芯推回原位，封闭孔洞。

介质停止流动。

四、电磁阀的分类1. 按动作方式分类：分为常闭型和常开型。

常闭型是在通电状态下阀门关闭，断电状态下阀门打开；常开型则相反。

2. 按结构分类：分为直动式和导向式。

直动式电磁阀的阀芯直接与铁芯相连，导向式电磁阀则通过导向机构将铁芯的运动转化为阀芯的运动。

3. 按介质分类：分为气体电磁阀和液体电磁阀。

气体电磁阀主要用于控制空气、氧气等气体介质，液体电磁阀则主要用于控制水、油等液态介质。

五、电磁阀的应用领域1. 工业自动化控制系统中，如机床、冶金、航空等。

2. 生活中的家用洗衣机、空调等家电产品中。

3. 农业灌溉系统中，如喷灌机等。

六、选购时需要注意的问题1. 选购前需明确介质类型和工作压力范围。

2. 根据需要选择合适的通径大小。

3. 注意线圈工作电压和频率是否符合要求。

七、维护保养1. 定期检查电磁阀的工作状态和密封性能。

2. 清洗阀门和阀座，避免堵塞。

3. 定期更换弹簧，保证弹簧的弹性。

八、常见故障及排除方法1. 阀门漏气：检查阀门和阀座是否损坏或松动，需要更换或紧固。

2. 阀门卡住：检查阀芯是否卡死，需要清洗或更换。

3. 线圈损坏：需要更换线圈。

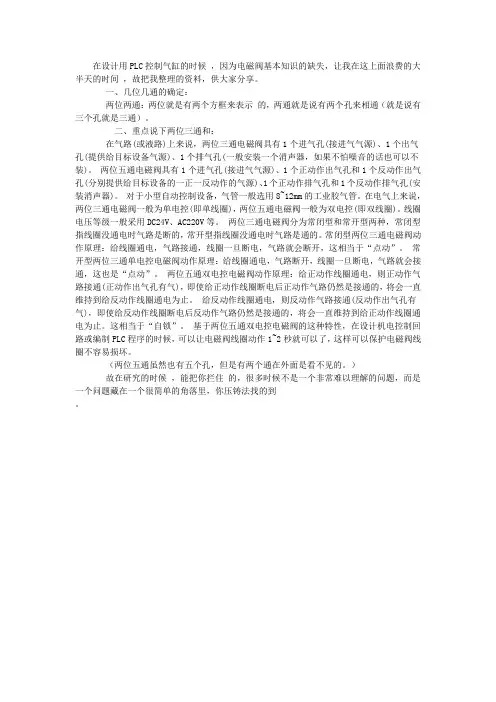

在设计用PLC控制气缸的时候，因为电磁阀基本知识的缺失，让我在这上面浪费的大半天的时间，故把我整理的资料，供大家分享。

一、几位几通的确定：两位两通：两位就是有两个方框来表示的，两通就是说有两个孔来相通（就是说有三个孔就是三通）。

二、重点说下两位三通和：在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

（两位五通虽然也有五个孔，但是有两个通在外面是看不见的。

电磁阀的工作原理电磁阀是一种常用的自动控制元件，广泛应用于各种工业领域。

它通过电磁力的作用来控制介质的通断，实现流体的控制和调节。

本文将详细介绍电磁阀的工作原理及其相关知识。

一、电磁阀的基本结构电磁阀由电磁激励系统和阀体组成。

电磁激励系统包括线圈、铁芯和阀门。

阀体由阀座、阀芯和弹簧组成。

1. 线圈：线圈是电磁阀的核心部件，它是由导线绕成的线圈，通常采用绝缘包覆。

线圈的作用是产生磁场，通过磁场的变化来控制阀门的开关。

2. 铁芯：铁芯是线圈的磁路，通常由铁材制成。

它起到集中磁场、增强磁力的作用，使得电磁阀能够产生足够的力量来控制阀门。

3. 阀门：阀门是电磁阀的关键部件，它由阀座和阀芯组成。

阀座是固定在阀体上的零件，用于密封介质的流动通道。

阀芯是可移动的零件，通过电磁力的作用来控制阀门的开关。

4. 弹簧：弹簧是阀芯的辅助装置，它的作用是使阀芯在无电磁力作用时保持闭合状态，以确保阀门的密封性能。

二、电磁阀的工作原理电磁阀的工作原理是基于电磁力的作用。

当通电时，电流通过线圈，产生磁场。

磁场使得铁芯磁化，产生磁力。

这个磁力将阀芯吸引到阀座上，使得阀门关闭。

当断电时，磁场消失，阀芯受到弹簧的作用，回到原来的位置，阀门打开。

具体的工作过程如下：1. 通电状态下：当电流通过线圈时，线圈产生磁场，磁场使得铁芯磁化，产生磁力。

这个磁力将阀芯吸引到阀座上，使得阀门关闭。

此时，介质无法通过阀门流动。

2. 断电状态下：当断开电源时，线圈不再通电，磁场消失。

此时，阀芯受到弹簧的作用，回到原来的位置，阀门打开。

介质可以通过阀门流动。

通过控制电源的通断，可以实现电磁阀的开关控制。

当需要控制介质的通断时，只需控制电源的通断状态即可。

三、电磁阀的特点与应用1. 特点：- 快速响应：电磁阀的开关动作快速，响应时间短，能够实现快速的介质控制。

- 可靠性高：电磁阀采用机电一体化设计，结构简单，故障率低，使用寿命长。

- 节能环保：电磁阀的开关控制能够准确控制介质的流量，实现节能环保的目的。

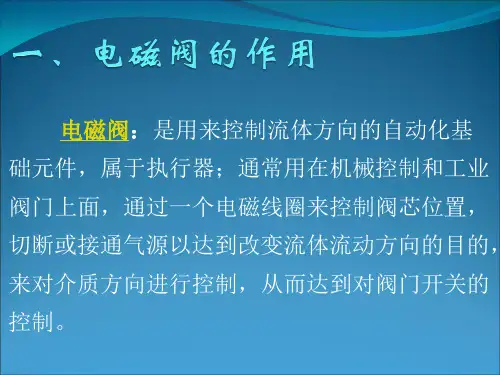

什么是电磁阀？电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。

电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。

电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

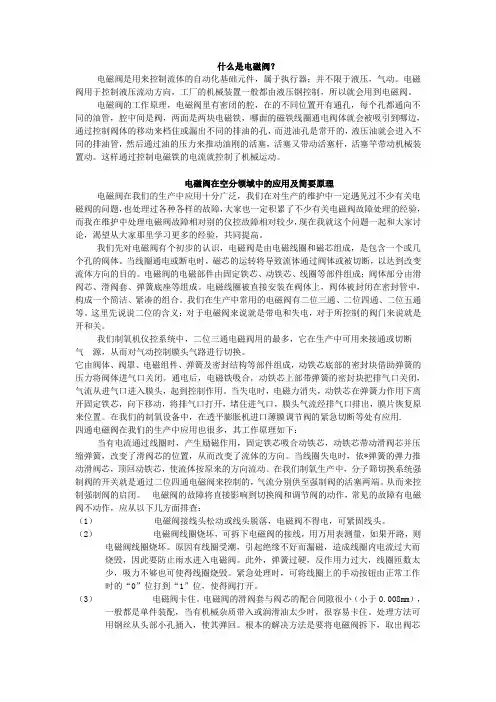

电磁阀在空分领域中的应用及简要原理电磁阀在我们的生产中应用十分广泛，我们在对生产的维护中一定遇见过不少有关电磁阀的问题，也处理过各种各样的故障，大家也一定积累了不少有关电磁阀故障处理的经验，而我在维护中处理电磁阀故障相对别的仪控故障相对较少，现在我就这个问题一起和大家讨论，渴望从大家那里学习更多的经验，共同提高。

我们先对电磁阀有个初步的认识，电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。

当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。

电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成；阀体部分由滑阀芯、滑阀套、弹簧底座等组成。

电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。

我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。

这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。

我们制氧机仪控系统中，二位三通电磁阀用的最多，它在生产中可用来接通或切断气源，从而对气动控制膜头气路进行切换。

它由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成，动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。

通电后，电磁铁吸合，动铁芯上部带弹簧的密封块把排气口关闭，气流从进气口进入膜头，起到控制作用。

欢迎您参加ASCO产品交流会!What is Solenoid Valve?POWER AIRManual Operated ValveSolenoid Operated ValveAir Pilot Control Operated Valve2/2 Ways Solenoid Valves Normally Closed Normally OpenedGeneral Applications一般用于控制各类流体，两通阀管经为1/8”到3”；众多的产品系列和型号，几乎应用到所有介质。

•所有两通阀都可以配合使用ASCO各种电磁线圈以满足各种环境要求各种环境要求。

3/2电磁阀有3个管道接口和2个气路。

当一个气路打开，另路就关闭。

反之亦然。

应用打开，另一路就关闭反之亦然应用于交替的控制，如单作用气动执行机构或汽缸。

分为常闭，常开或通用型。

或汽缸分为常闭常开或通用型PILOT VALVE APPLICATIONLINEAIR3/2 Ways Solenoid ValvesyNormally ClosedNormally OpenedNormally Opened主要产品系列及特点•2位3 通阀阀•系列特点管径应用•300 直动式1/4 -1/2 压缩机及透平系统等•307 平衡式1/4 -1/2 控制阀气动执行机构等•316 高流量3/8 -1 控制阀气动执行机构等•320 直动式1/8 -¼动式控制阀气动执行机构等•321 快排式1/4 -3/8 控制阀气动执行机构等直动式控制阀及气动执行机构•327 1/4•551 滑阀型1/4 控制阀及气动执行机构ASCO 4/2或5/2电磁阀•用于控制无弹簧的双作用气动执行机构•分单电控(一个线圈)和双电控(两个线圈)两种结构•分4/2和5/2两种类型PILOT VALVES SERIES 551 NAMUR0 to 10 Bar- 25 to 80 °C option : - 40 °Large range of headsE7x0te0rLn/aml in pilot pressureflow reducer can be channelledcaptive mountingscrews3/2 - 5/2 selectionplatesTarget : USERS : Process Industry such as chemical, petrochemical, food industryPILOT VALVE APPLICATIONQUARTERTURN为什么要使用双电控4/2或5/2?• 两个线圈A和B分别控制电磁阀的A和B工 作状态– 电磁线圈可以不长期带电工作 – 不允许两个电磁线圈同时带电工作为什么要使用双电控4/2或5/2?• 安全的需要 • 阀故障时需要保持原位主要产品系列及特点• 2位4 通阀• 系列 材质 特点 管径应用• 342 黄铜不锈钢 直动式 1/4 - 1/2 双作用执行机构344 黄铜, 高流量先导式 1/4 - 1551 铝,黄铜 滑阀型不锈钢1/4 -1/2IS solenoids, 300 series SAME SBSASTANDARD OR EX-PROOF SOLENOIDS1.5-1.7 WATTINTRINSICALLY SAFE SOLENOIDS0.4 WATT低功耗高性能电磁阀低功耗高性能电磁阀低功耗高性能电磁阀3/2 上的排气口1/8排气口，可连接排气管或过滤器防腐阀芯套筒和阀芯组件全部为不锈钢严格控制的气体间隙提高性能，降低功耗使用寿命长PTFE材质的密封环，使得内部摩擦降 至最低耐低温NBR橡胶使得应用温度从 －40到90低功耗通用型弹筒式电磁阀杆低功耗高性能电磁阀• 高可靠性¾ 优化后的磁性回路使得功耗大大 降低¾ 大尺寸（1.6mm）先导孔不仅减少 了堵塞的发生，而且加快了响应 时间¾ 低功耗电磁头操作压力范围０～ 10bar。

描述气动电磁阀的工作原理
气动电磁阀是一种将气动信号转化为相应的电磁信号控制气体流动的装置。

其工作原理如下：
1. 结构组成：气动电磁阀主要由气缸、电磁铁和阀芯组成。

阀芯位于气缸内，通过电磁铁的控制来使阀芯开启或关闭。

2. 阀芯控制：当电磁铁得到控制信号时，它会激励起来，产生磁力，使阀芯被吸引，从而打开气阀。

当控制信号消失时，电磁铁停止激励，磁力消失，阀芯恢复原状，关闭气阀。

这样，可以通过控制电磁铁的通断来控制气阀的开关。

3. 气体流动：当气阀开启时，气压会推动阀芯，使其与阀座分离，气体可以通过阀体的通道流动。

当气阀关闭时，气压不再推动阀芯，阀芯与阀座紧密贴合，阻止气体流动。

4. 控制信号：气动电磁阀的控制信号一般为电信号，如开关量信号或模拟量信号。

通过控制信号的输入，可以控制电磁铁的通断，进而控制气阀的开关状态。

5. 应用场景：气动电磁阀广泛应用于自动化系统中，用于控制气体的通断、调节气体的流量或压力。

常见的应用场景包括工业生产、制造业、流体控制系统等。

进水电磁阀的基础知识一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义：举例说明“F C D-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即FC4或FP4）；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0o、90o、180o、270o，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。

二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。

）〈2〉动作压力范围：0.02~1.0Mpa（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀）〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据客户而定（一般为0.35~35L/min）〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85% 进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5SON、5SOFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ〈17〉阀体接口强度：阀体接口能承受扭力矩>2Nm，承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

parker电磁阀选型册如何选择Parker电磁阀。

第一步：了解Parker电磁阀的基本知识在选择Parker电磁阀之前，我们首先需要了解一些基本知识。

Parker电磁阀是一种常用的工业控制元件，用于控制液体或气体的流动。

它由电磁铁、阀座和阀芯组成，通过电磁铁的通断来控制阀芯的位置，从而实现对流体的控制。

Parker电磁阀具有以下几个关键参数：1. 电压：Parker电磁阀通常有不同的电压选项，如12V、24V、110V或220V。

在选择时，需要考虑实际应用中的电源供应情况，以确保选择的电压适用于电磁阀。

2. 介质：Parker电磁阀可用于液体或气体控制。

在选择过程中，需要明确所使用的介质的性质，如温度、压力、流量等，以确保所选电磁阀能够适应该介质的工作条件。

3. 尺寸：Parker电磁阀有不同的大小和连接方式。

在选择时，需要考虑安装空间、管道尺寸以及所需通流能力，以确保所选电磁阀与实际应用的要求匹配。

第二步：确定所需功能和性能根据实际应用需求，我们需要确定所需的功能和性能。

以下是一些常见功能和性能需要考虑的方面：1. 控制方式：Parker电磁阀可以是两位二通、两位三通或三位五通控制方式。

在选择时，需要了解控制方式与实际应用的匹配关系。

2. 工作压力：Parker电磁阀通常有一个工作压力范围，例如0-1MPa、0-2.5MPa等。

在选择时，需要确保所选电磁阀的工作压力范围能够满足实际应用的需要。

3. 导电介质：有些Parker电磁阀适用于特定的导电介质，例如液态或气态。

在选择时，需要了解所使用的导电介质，并根据其电导率选择相应的电磁阀。

4. 寿命和可靠性：Parker电磁阀的寿命和可靠性是影响其选型的重要因素。

可以通过了解制造商的技术资料、产品测试报告和用户评价来评估其寿命和可靠性。

第三步：选择合适的Parker电磁阀型号在了解了Parker电磁阀的基本知识和确定了所需的功能和性能后，我们可以开始选择合适的型号。

一、电磁阀结构原理（1.阀体 2.进气口3.出气口4.导线5.柱塞）电磁阀未上电时，阀针在弹簧的作用下，将阀体的通道堵住，电磁阀处于截止状态。

当线圈接通电源时，线圈产生磁力，阀心克服弹簧力向上提起，阀内通道打开，电磁阀处于导通状态。

二、电磁阀分三大类电磁阀原理上分为三大类：直动式、分步直动式、先导式。

现在分别从简介、原理、特点三方面做了一个总结。

1、直动式电磁阀（1）、简介有常闭型和常开型二种。

常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。

结构简单，动作可靠，在零压差和微真空下正常工作。

常开型正好相反。

如小于φ6流量通径的电磁阀。

（2）、原理常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）（3）、特点在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2、分布直动式电磁阀（1）、简介这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。

当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。

当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。

结构合理，动作可靠，在零压差时工作也可靠。

如：ZQDF，ZS，2W等。

（2）、原理它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

北大青鸟电磁阀工作原理
北大青鸟电磁阀是一种利用电磁原理控制气体或液体流程的设备。

其工作原理可以概括为以下几个步骤：
1. 供电：当电磁阀接通电源时，电流通过线圈，产生电磁力。

2. 引导：电磁力使得阀体上的活塞或阀盖移动，从而改变阀门的开启或关闭状态。

3. 控制流程：当阀门打开时，气体或液体可以通过阀体的开口流入（或流出）阀门控制的管道中，实现流程的控制。

4. 断电保持：当电磁阀断电时，电磁力消失，弹簧或压力的作用下，活塞或阀盖回到初始位置，阀门关闭。

电磁阀通过改变阀门的开启和关闭状态，控制气体或液体的流动。

其工作原理基于电流通过线圈时产生的电磁力，利用这种力来推动阀门的开关。

在没有电流或电磁力的作用下，弹簧或压力会将阀门恢复到关闭状态，确保在断电情况下也能保持流程的切断。

气动截止电磁阀的工作原理
气动截止电磁阀是一种利用电磁力控制阀门开关的装置，其工作原理如下：
1. 在阀门的控制腔内，有一个电磁铁（线圈）。

当通电时，电磁铁会产生一个磁场。

2. 磁场作用下，将磁铁吸引住的活塞向上移动，通过连杆与阀门的阀芯相连。

3. 当活塞上移时，阀芯上的密封面与阀内的密封面分离，从而打开通道，允许介质流动。

这时，阀门处于开启状态。

4. 当电磁线圈不通电时，磁场消失，活塞由于弹簧力的作用下向下移动。

5. 阀芯的密封面重新与阀内的密封面相贴合，阀门关闭，介质停止流动。

这时，阀门处于关闭状态。

通过控制电磁铁通电和断电的状态，就可以实现对气动截止电磁阀的开关控制。

当通电时，阀门开启；断电时，阀门关闭。

这种工作原理使得气动截止电磁阀广泛应用于工业领域中需要快速、准确控制介质流动的场合。
