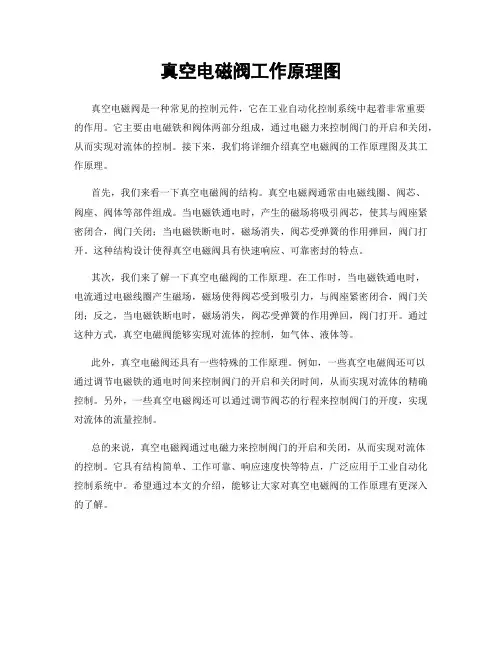

真空电磁阀工作原理图
真空电磁阀是一种常见的控制元件，它在工业自动化控制系统中起着非常重要
的作用。

它主要由电磁铁和阀体两部分组成，通过电磁力来控制阀门的开启和关闭，从而实现对流体的控制。

接下来，我们将详细介绍真空电磁阀的工作原理图及其工作原理。

首先，我们来看一下真空电磁阀的结构。

真空电磁阀通常由电磁线圈、阀芯、
阀座、阀体等部件组成。

当电磁铁通电时，产生的磁场将吸引阀芯，使其与阀座紧密闭合，阀门关闭；当电磁铁断电时，磁场消失，阀芯受弹簧的作用弹回，阀门打开。

这种结构设计使得真空电磁阀具有快速响应、可靠密封的特点。

其次，我们来了解一下真空电磁阀的工作原理。

在工作时，当电磁铁通电时，
电流通过电磁线圈产生磁场，磁场使得阀芯受到吸引力，与阀座紧密闭合，阀门关闭；反之，当电磁铁断电时，磁场消失，阀芯受弹簧的作用弹回，阀门打开。

通过这种方式，真空电磁阀能够实现对流体的控制，如气体、液体等。

此外，真空电磁阀还具有一些特殊的工作原理。

例如，一些真空电磁阀还可以
通过调节电磁铁的通电时间来控制阀门的开启和关闭时间，从而实现对流体的精确控制。

另外，一些真空电磁阀还可以通过调节阀芯的行程来控制阀门的开度，实现对流体的流量控制。

总的来说，真空电磁阀通过电磁力来控制阀门的开启和关闭，从而实现对流体
的控制。

它具有结构简单、工作可靠、响应速度快等特点，广泛应用于工业自动化控制系统中。

希望通过本文的介绍，能够让大家对真空电磁阀的工作原理有更深入的了解。

电磁阀使用操作流程电磁阀是一种常用于控制液体或气体流动的设备，广泛应用于工业、农业和家庭等领域。

正确的使用操作流程对于保证电磁阀的正常工作至关重要。

本文将为您介绍电磁阀的使用操作流程，并提供相应的步骤和注意事项。

一、电磁阀的基本结构和工作原理电磁阀由阀体、阀芯、线圈和控制装置等部分组成。

当电磁阀接收到控制信号时，线圈中的电流会产生磁场，引起阀芯移动，从而改变阀体中的流通通道，控制介质的流动。

电磁阀的使用操作流程需要结合其工作原理进行。

二、电磁阀的使用操作流程1. 确认电源和电磁阀接线正确无误，接地可靠。

2. 仔细检查电磁阀的外观和密封性，确保无任何损坏或漏水现象。

如发现问题，应及时修理或更换。

3. 根据需要，选择适当的工作介质和工作压力。

注意工作介质的温度范围是否适用于电磁阀。

4. 打开介质供应阀门，确保介质流通畅通。

5. 通过控制装置发送指令信号，控制电磁阀的开关状态。

电磁阀的工作状态由控制装置决定。

6. 当电磁阀关闭时，介质流通通道被阻断，介质无法通过。

当电磁阀打开时，介质流通通道打开，介质可以通过。

7. 控制电磁阀的开启和关闭时间，根据需要进行调整。

8. 在电磁阀工作过程中，定期检查电磁阀的工作状态和温度。

如发现异常情况，应及时处理。

9. 在不需要使用电磁阀时，将其关闭并切断电源。

三、电磁阀使用操作的注意事项1. 在操作电磁阀之前，应了解其使用环境和介质特性，选择适合的型号和规格。

2. 在连接导管时，应正确使用密封垫圈，确保连接紧密且无泄漏。

3. 严禁将电磁阀用于超过其额定工作压力和温度的场合，以免损坏设备或引起安全事故。

4. 定期对电磁阀进行检查和维护，清理阀体内部的积聚物，确保其正常运行。

5. 在使用过程中，严禁随意拆卸电磁阀的零部件，以免影响其正常工作。

6. 如发现电磁阀工作异常，应及时断电并联系专业人员进行维修或更换。

7. 在操作电磁阀时，应如实记录工作参数和故障情况，以便分析和改进。

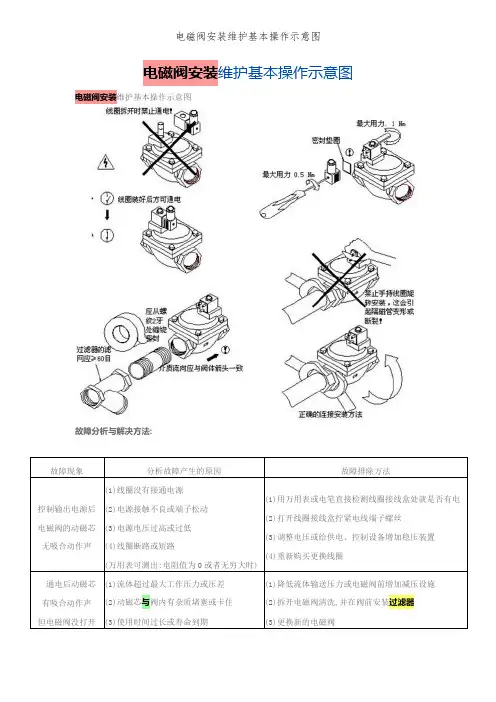

电磁阀安装维护基本操作示意图电磁阀安装维护基本操作示意图电磁阀安装细则1、收货时应核对电磁阀标牌或标签上的型号、参数是否订货时提出的型号、参数一致，若有错误请马上与供方联系。

2、安装前应仔细阅读使用说明书，检查现场实际工况参数是否在您所购的产品使用范围内，若现场工况参数超过允许范围请立即停止安装或使用并向我方咨询，以免引发事故或损坏产品。

3、严格按照安装操作步骤进行，切记注意事项和要点，做好安装前充分准备工作。

4、在电磁阀与管道安装连接之前，先用≥0.3MPa的空气或水对管道进行冲洗，确保把管道中的杂质（如焊渣、密封残物、污垢等）清除后再连接电磁阀。

5、电磁阀不宜安装在管道的低凹处，若是安装在容器排放管道段时，管道出口应尽量不要从容器底部引出，以免容器底部沉积杂质冲出后进入电磁阀引起故障，所以管道出口应从容器底部稍上位置引出。

6、电磁阀一般只能单向使用，不可装反，通常在阀体上有“→”标志表示介质流向，或以英文字母“IN”表示入口、“OUT”表示出口，请务必按此指示方向安装，否则当流体到达电磁阀处时会产生自动开启或泄漏现象。

7、接管时注意，密封材料不可使用过量，如螺纹连接时，接管外螺纹长度不可超过电磁阀内螺纹的有效长度，并在外螺纹前端半螺距处用锉刀倒棱，自螺纹2牙处开始缠绕密封带，否则过量的密封带或粘结剂残渣进入电磁阀的内腔会引起故障。

8、电磁阀对流体的要求：应确保流体无杂质、不结晶、不凝固、不结垢、不结膏、粘度＜22CST，否则会引起故障，同时应在电磁阀的前端管道上安装过滤器，且过滤器的滤网目数应≥60目，以避免杂质进入电磁阀。

9、注意您所订购产品的防护等级，普通型不可在易燃易爆危险场合使用，IP54级不宜安装在露天、严重漏水、溅水的地方。

10、电磁阀应安装于水平管道(如图1所示) 线圈应竖直向上,不得垂直安装(如图2所示)否则会引起泄漏和影响寿命。

11、电磁阀的安装位置应预留一定操作空间，以便于日常保养和定期维护。

电磁阀安装维护基本操作示意图电磁阀安装维护基本操作示意图故障分析与解决方法:故障现象分析故障产生的原因故障排除方法控制输出电源后电磁阀的动磁芯无吸合动作声(1)线圈没有接通电源(2)电源接触不良或端子松动(3)电源电压过高或过低(4)线圈断路或短路(万用表可测出:电阻值为0或者无穷大时)(1)用万用表或电笔直接检测线圈接线盒处就是否有电(2)打开线圈接线盒拧紧电线端子螺丝(3)调整电压或给供电、控制设备增加稳压装置(4)重新购买更换线圈通电后动磁芯有吸合动作声但电磁阀没打开(1)流体超过最大工作压力或压差(2)动磁芯与阀内有杂质堵塞或卡住(3)使用时间过长或寿命到期(1)降低流体输送压力或电磁阀前增加减压设施(2)拆开电磁阀清洗,并在阀前安装过滤器(3)更换新的电磁阀电磁阀安装细则1、收货时应核对电磁阀标牌或标签上的型号、参数就是否订货时提出的型号、参数一致,若有错误请马上与供方联系。

2、安装前应仔细阅读使用说明书,检查现场实际工况参数就是否在您所购的产品使用范围内,若现场工况参数超过允许范围请立即停止安装或使用并向我方咨询,以免引发事故或损坏产品。

3、严格按照安装操作步骤进行,切记注意事项与要点,做好安装前充分准备工作。

4、在电磁阀与管道安装连接之前,先用≥0、3MPa的空气或水对管道进行冲洗,确保把管道中的杂质(如焊渣、密封残物、污垢等)清除后再连接电磁阀。

5、电磁阀不宜安装在管道的低凹处,若就是安装在容器排放管道段时,管道出口应尽量不要从容器底部引出,以免容器底部沉积杂质冲出后进入电磁阀引起故障,所以管道出口应从容器底部稍上位置引出。

6、电磁阀一般只能单向使用,不可装反,通常在阀体上有“→”标志表示介质流向,或以英文字母“IN”表示入口、“OUT”表示出口,请务必按此指示方向安装,否则当流体到达电磁阀处时会产生自动开启或泄漏现象。

7、接管时注意,密封材料不可使用过量,如螺纹连接时,接管外螺纹长度不可超过电磁阀内螺纹的有效长度,并在外螺纹前端半螺距处用锉刀倒棱,自螺纹2牙处开始缠绕密封带,否则过量的密封带或粘结剂残渣进入电磁阀的内腔会引起故障。

一、实训背景电磁阀作为一种广泛应用于工业自动化控制领域的执行元件，具有体积小、动作快、可靠性高等特点。

为了提高我们对电磁阀的理解和实际操作能力，我们参加了电磁阀应用实训。

本次实训旨在通过理论学习和实践操作，深入了解电磁阀的结构、工作原理、选型方法以及在实际应用中的调试和维护。

二、实训目的1. 掌握电磁阀的基本结构、工作原理和分类。

2. 熟悉电磁阀的选型方法和应用领域。

3. 提高电磁阀的安装、调试和维护能力。

4. 培养团队合作精神和实际操作技能。

三、实训内容1. 电磁阀基本知识（1）电磁阀的结构：电磁阀主要由阀体、线圈、阀芯、阀座、弹簧等组成。

（2）电磁阀的工作原理：当线圈通电时，产生磁场，使阀芯克服弹簧力，实现阀的开闭。

（3）电磁阀的分类：按工作原理分为直动式、先导式、比例式等；按用途分为控制阀、调节阀、安全阀等。

2. 电磁阀选型方法（1）根据介质：选择适合介质的电磁阀，如空气、水、油等。

（2）根据工作压力：根据管道工作压力选择相应压力等级的电磁阀。

（3）根据流量：根据系统流量选择合适口径的电磁阀。

（4）根据工作频率：根据系统工作频率选择相应频率范围的电磁阀。

（5）根据温度：根据介质温度选择适合温度范围的电磁阀。

3. 电磁阀安装与调试（1）安装：按照电磁阀安装图进行安装，确保阀门安装牢固、方向正确。

（2）调试：调整电磁阀的行程和开启时间，使其满足系统要求。

4. 电磁阀维护与保养（1）定期检查：定期检查电磁阀的运行情况，发现问题及时处理。

（2）清洁：定期清洁电磁阀，防止杂质进入阀内。

（3）润滑：定期对电磁阀进行润滑，提高其使用寿命。

四、实训总结1. 通过本次实训，我们对电磁阀的基本知识、选型方法、安装与调试、维护保养等方面有了较为全面的了解。

2. 实践操作过程中，我们掌握了电磁阀的安装、调试和维护技能，提高了实际操作能力。

3. 在团队合作方面，我们学会了相互协作、沟通与交流，培养了团队精神。

4. 实训过程中，我们遇到了一些问题，如电磁阀安装位置不当、调试参数不合理等，通过查阅资料、请教老师等方式，成功解决了这些问题。

电磁阀安装指南范文电磁阀是一种常见的控制阀门，广泛应用于自动化控制系统中。

在进行电磁阀的安装过程中，需要注意一些细节，以确保其正常运行和安全使用。

以下是电磁阀安装的一些建议和指南。

1.安装前准备在安装电磁阀之前，首先要确保工作环境符合要求。

要检查管道系统是否完整、无漏水、无杂质，并确认电磁阀与管道系统之间的连接方式（内螺纹、外螺纹或法兰连接）。

2.安装位置选择电磁阀的安装位置应满足以下条件：-便于观察和操作-便于保养和维修-远离有害物质和高温区域-避免震动和冲击-安全可靠，无倾斜或摇晃现象3.安装方向确定电磁阀通常有特定的流体流动方向，连接时要按照箭头指示进行连接，确保流体流经阀门时能顺畅流通。

4.密封垫安装在安装法兰电磁阀时，需要在法兰中间加上密封垫，以确保连接处的密封性能。

这样可以防止漏气或漏油，并保证系统的正常运行。

5.引导管安装6.管路支撑为了避免电磁阀因管道振动或自身重量而受到损坏，需要在适当的位置安装管道支撑装置。

这些支撑装置可以确保管道和阀门之间的紧密连接，并保证其稳定性和安全性。

7.电磁阀连接电磁阀的连接方式有多种，如螺纹连接、焊接连接和法兰连接等。

在安装电磁阀时，需要根据具体情况来选择合适的连接方式，并确保连接牢固可靠，不易松动或泄漏。

8.电气连接安装电磁阀时，还需要进行电气连接。

首先需要确认电源电压和电磁阀的匹配情况，然后按照接线图进行接线。

在接线过程中，要确保电源接线端子和电磁阀的连接牢固，以免发生短路或火灾等事故。

9.试运行和检查在安装完成后，需要进行试运行和检查，以确保电磁阀的正常工作和安全运行。

在试运行时，注意观察电磁阀是否能快速响应开关信号，并检查电磁阀的密封性能和流通性能是否良好。

总结电磁阀的安装是一个关键的环节，直接影响到其正常运行和使用寿命。

在进行安装前，要仔细查阅产品说明书和安装手册，了解相关要求和注意事项。

正确安装电磁阀可以提高控制系统的安全性和可靠性，确保系统的正常运行。

电磁阀调试方法说明书一、概述电磁阀是一种常用于控制流体流动的设备，广泛应用于工业自动化系统中。

为了确保电磁阀能够正常运行，调试是必不可少的环节。

本说明书将详细介绍电磁阀的调试方法，以确保其安全可靠地工作。

二、准备工作在进行电磁阀调试之前，请确保已经具备以下准备工作：1. 获得电磁阀的产品说明书，了解其基本参数和工作原理；2. 检查电磁阀设备是否完好，包括外观、连接线路等；3. 准备调试设备，包括电源、仪器表等。

三、电磁阀调试步骤1. 连接电磁阀：根据产品说明书，将电磁阀与相关设备连接。

确保连接牢固、接口无松动。

2. 接通电源：将电磁阀连接至电源，确保电流符合产品额定电流要求。

注意安全操作，避免触电事故。

3. 检查控制信号：使用合适的控制信号源，向电磁阀提供控制信号。

可通过示波器、数字多用表等仪器检测信号波形和电压值，确保信号正常。

4. 观察工作状态：在控制信号输入的情况下，观察电磁阀的工作状态。

包括阀门开启与关闭的时间、动作是否迅速、声音是否正常等。

如发现异常情况，应立即停止调试，并检查原因。

5. 调整参数：根据需要，调整电磁阀的参数，如开启和关闭时间，以适应实际工作要求。

可参考产品说明书或咨询厂家获取相关参数设置建议。

6. 进行功能测试：利用合适的液体或气体介质，验证电磁阀的功能。

注意介质压力、温度等参数的合理范围，避免损坏电磁阀设备。

7. 记录调试结果：对于每次调试，记录相关参数、设备状态和测试结果。

以备日后参考和故障排查之用。

四、注意事项1. 安全第一：在进行电磁阀调试时，务必注意安全操作。

避免触电、烧伤等意外事故的发生。

2. 严格按照说明书操作：在调试过程中，应仔细阅读电磁阀的产品说明书，并按照要求进行操作。

3. 注意环境条件：调试时，应确保环境温度、湿度等条件符合产品要求，避免影响电磁阀的工作性能。

4. 小心存放和搬运：在调试结束后，应妥善存放电磁阀设备，避免损坏。

搬运时应轻拿轻放，避免碰撞。
