电磁阀基础知识

电磁阀接线图及原理图电磁阀是一种控制液压、气动系统中液体或气体流动的重要元件，其接线图及原理图是使用电磁阀的基础知识。

本文将详细介绍电磁阀的接线图及原理图，帮助读者更好地理解和应用电磁阀。

一、电磁阀的接线图。

电磁阀的接线图通常由控制端子、电源端子和工作端子组成。

控制端子用于接入控制信号，电源端子用于接入电源，工作端子用于接入被控制的设备。

在实际应用中，根据电磁阀的类型和工作特性，接线图可能会有所不同。

下面以常见的两种电磁阀为例，介绍它们的接线图。

1. 单通电磁阀接线图。

单通电磁阀一般具有两个工作端子，用于控制液体或气体的通断。

其接线图如下：（图1 单通电磁阀接线图）。

在这个接线图中，控制端子通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。

电源端子接入电源，工作端子接入被控制的设备。

通过这样的接线方式，可以实现对液体或气体的精确控制。

2. 双通电磁阀接线图。

双通电磁阀一般具有三个工作端子，用于控制两路液体或气体的通断。

其接线图如下：（图2 双通电磁阀接线图）。

在这个接线图中，控制端子同样通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。

电源端子接入电源，工作端子则分别接入两路被控制的设备。

通过这样的接线方式，可以实现对两路液体或气体的独立控制。

二、电磁阀的原理图。

电磁阀的原理图通常用于说明电磁阀的工作原理和内部结构。

通过原理图，可以清晰地看到电磁铁、阀芯、阀体等部件的结构和工作原理，有助于理解电磁阀的工作过程。

（图3 电磁阀原理图）。

在这个原理图中，可以看到电磁阀的内部结构，包括电磁铁、阀芯、弹簧、阀体等部件。

当控制端子接收到控制信号时，电磁铁激磁产生磁场，吸引阀芯使介质通路打开或关闭。

当控制信号消失时，弹簧的作用使阀芯恢复原位，介质通路再次打开或关闭。

通过这样的工作原理，电磁阀可以实现对液体或气体的精确控制。

总结。

本文详细介绍了电磁阀的接线图及原理图，通过对接线图和原理图的解析，帮助读者更好地理解和应用电磁阀。

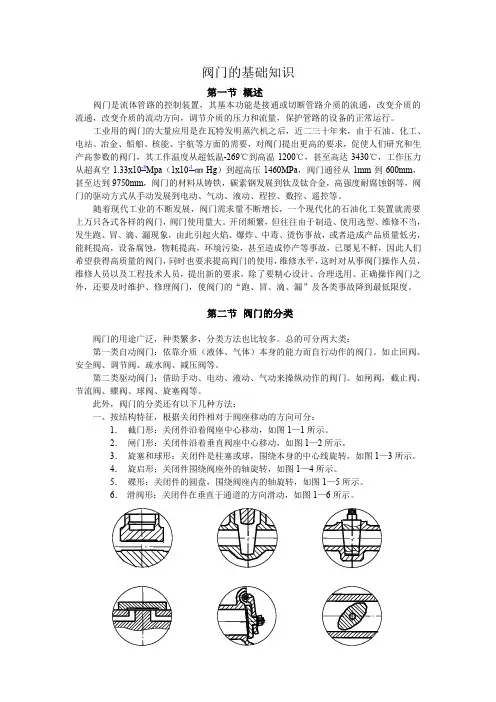

阀门的基础知识第一节概述阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。

工业用的阀门的大量应用是在瓦特发明蒸汽机之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出更高的要求，促使人们研究和生产高参数的阀门，其工作温度从超低温-269℃到高温1200℃，甚至高达3430℃，工作压力从超真空1.33x10-8Mpa（1x10-1㎜Hg）到超高压1460MPa，阀门通径从1mm到600mm，甚至达到9750mm，阀门的材料从铸铁，碳素钢发展到钛及钛合金，高强度耐腐蚀钢等，阀门的驱动方式从手动发展到电动、气动、液动、程控、数控、遥控等。

随着现代工业的不断发展，阀门需求量不断增长，一个现代化的石油化工装置就需要上万只各式各样的阀门，阀门使用量大。

开闭频繁，但往往由于制造、使用选型、维修不当，发生跑、冒、滴、漏现象，由此引起火焰、爆炸、中毒、烫伤事故，或者造成产品质量低劣，能耗提高，设备腐蚀，物耗提高，环境污染，甚至造成停产等事故，已屡见不鲜，因此人们希望获得高质量的阀门，同时也要求提高阀门的使用，维修水平，这时对从事阀门操作人员，维修人员以及工程技术人员，提出新的要求，除了要精心设计、合理选用、正确操作阀门之外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”及各类事故降到最低限度。

第二节阀门的分类阀门的用途广泛，种类繁多，分类方法也比较多。

总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1．截门形：关闭件沿着阀座中心移动，如图1—1所示。

阀门基础知识一、阀门的主要分类方法1.通用分类法这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、电动阀、控制阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、安全阀、疏水阀、调节阀、电磁阀、平衡阀调节阀、排污阀、水力控制阀等。

2.按用途和作用分类调节阀类——主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

止回阀类——用于阻止介质倒流。

包括各种结构的止回阀。

分流阀类——用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

安全阀类——用于介质超压时的安全保护。

包括各种类型的安全阀。

截断阀类—主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型阀等。

3.按压力分类真空阀——工作压力低于标准大气压的阀门。

低压阀——公称压力PN 小于1.6MPa的阀门。

中压阀——公称压力PN 2.5－6.4MPa的阀门。

高压阀——公称压力PN10.0－80.0MPa的阀门。

超高压阀——公称压力PN大于100MPa的阀门。

4.按介质温度分类高温阀——t 大于450℃的阀门。

中温阀—120℃小于t 小于450℃的阀门。

常温阀——40℃小于t 小于120℃的阀门。

低温阀——100℃小于t 小于-40℃的阀门。

超低温阀——t 小于-100℃的阀门。

5.按阀体材料分类金属阀体衬里阀门—：衬铅阀门、衬塑料阀门、衬搪瓷阀门。

非金属材料阀门——如：陶瓷阀门、玻璃钢阀门、塑料阀门。

金属材料阀门——如：铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

二、阀门的主要技术性能1.强度性能阀门的强度性能是指阀门承受介质压力的能力。

阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。

2.密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。

电磁阀基础知识一、电磁阀的定义电磁阀是一种利用电磁力作用来控制流体介质通断的自动化元件。

它具有结构简单、使用方便、可靠性高等特点，广泛应用于工业生产中的各个领域。

二、电磁阀的结构1. 电磁铁：由铁芯和线圈组成，线圈接通电源后产生磁场，使铁芯被吸引或推开。

2. 阀门：由阀座和阀芯组成，阀座上有孔洞与管路相连通，当阀芯与阀座配合时，孔洞被封闭。

3. 弹簧：用于使阀芯回位，保证通断可靠。

三、电磁阀的工作原理1. 通电状态：当线圈接通电源时，产生磁场使铁芯被吸引，同时将阀门打开。

介质从进口流入，并顺着孔洞流出。

2. 断电状态：当线圈断开电源时，弹簧将阀芯推回原位，封闭孔洞。

介质停止流动。

四、电磁阀的分类1. 按动作方式分类：分为常闭型和常开型。

常闭型是在通电状态下阀门关闭，断电状态下阀门打开；常开型则相反。

2. 按结构分类：分为直动式和导向式。

直动式电磁阀的阀芯直接与铁芯相连，导向式电磁阀则通过导向机构将铁芯的运动转化为阀芯的运动。

3. 按介质分类：分为气体电磁阀和液体电磁阀。

气体电磁阀主要用于控制空气、氧气等气体介质，液体电磁阀则主要用于控制水、油等液态介质。

五、电磁阀的应用领域1. 工业自动化控制系统中，如机床、冶金、航空等。

2. 生活中的家用洗衣机、空调等家电产品中。

3. 农业灌溉系统中，如喷灌机等。

六、选购时需要注意的问题1. 选购前需明确介质类型和工作压力范围。

2. 根据需要选择合适的通径大小。

3. 注意线圈工作电压和频率是否符合要求。

七、维护保养1. 定期检查电磁阀的工作状态和密封性能。

2. 清洗阀门和阀座，避免堵塞。

3. 定期更换弹簧，保证弹簧的弹性。

八、常见故障及排除方法1. 阀门漏气：检查阀门和阀座是否损坏或松动，需要更换或紧固。

2. 阀门卡住：检查阀芯是否卡死，需要清洗或更换。

3. 线圈损坏：需要更换线圈。

进水电磁阀基础知识作者:administrator 发布日期:2009-5-4 点击次数: 760水用电磁阀的基础知识一、水用电磁阀（又名：进水阀、电磁进水阀、进水电磁阀、给水电磁阀、无压放水电磁阀等名称的意义：举例说明“FCD-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B 同平行F“P”D—90A；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即FC4或FP4；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0º、90º、180º、270º，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度；〈5〉“B”是生产工厂自己内部的编号。

二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。

〈2〉动作压力范围：0.02~1.0Mpa（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据客户而定（一般为0.35~35L/min〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85%进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5S ON、5S OFF 分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min 为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ〈17〉阀体接口强度：阀体接口能承受扭力矩>2Nm，承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证 三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

阀门基础知识1. 阀门的定义阀门是控制管路介质（如水、气、油等）流动方向、流量、压力等参数的装置。

通俗地说，阀门就像是管道上的一个“开关”，能够控制管道中介质的流动和停止。

2. 阀门的种类阀门的种类很多，按照不同标准可以分为多个方面。

按照结构分类：截止阀、球阀、蝶阀、止回阀等；按照用途分类：调节阀、隔膜阀、电磁阀、安全阀等；按照材料分类：铸铁阀、不锈钢阀、铜阀等。

3. 阀门的结构组成阀门由阀体、阀瓣、密封圈、传动机构等组成。

阀体是阀门的主体部分，通常由铸铁、铸钢、不锈钢等材料制成；阀瓣是阀门的开闭部分，通常由金属或弹性材料制成；密封圈则用于保证阀门的密封性；传动机构则用于操作阀门的开闭动作，通常有手动、电动、气动等多种形式。

4. 阀门的工作原理阀门的工作原理可简单概括为：通过操作传动机构改变阀瓣的相对位置，从而改变管道中介质的通道断面积，达到控制介质流量、压力等参数的目的。

阀门的工作方式一般有开关两种，也有调节方式。

5. 阀门的安装要点阀门在安装时需要注意以下几个要点：阀门需要避免出现堵死、挤压、拉伸、变形等现象；阀门在安装时需要保证密封性，避免渗漏；阀门在使用过程中需要定期检查，以确保运行正常；阀门需要根据不同介质进行相应的防腐、防蚀处理。

6. 阀门的维护保养为保证阀门稳定运行、延长使用寿命，需要对阀门进行定期维护保养。

具体措施包括：随时保持阀门清洁干燥；定期检查阀门的密封圈、传动机构等部件是否磨损、老化等；定期润滑阀门的传动部件，确保灵活顺畅；在停用时需要避免介质长时间停留在阀门内部，避免腐蚀。

7. 阀门的市场前景随着工业化和城市化的发展，阀门的应用范围越来越广泛，市场需求不断增长。

阀门行业也在不断发展创新，提升产品品质、技术水平和品牌竞争力，未来市场前景十分广阔。

8. 阀门的发展趋势未来阀门的发展趋势主要包括以下几个方面：一是注重节能环保，推广节能型阀门；二是加强技术创新，提高智能化、信息化水平；三是加强国际合作与竞争，提升中国阀门产业在国际市场的影响力。

什么是电磁阀？电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。

电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。

电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

电磁阀在空分领域中的应用及简要原理电磁阀在我们的生产中应用十分广泛，我们在对生产的维护中一定遇见过不少有关电磁阀的问题，也处理过各种各样的故障，大家也一定积累了不少有关电磁阀故障处理的经验，而我在维护中处理电磁阀故障相对别的仪控故障相对较少，现在我就这个问题一起和大家讨论，渴望从大家那里学习更多的经验，共同提高。

我们先对电磁阀有个初步的认识，电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。

当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。

电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成；阀体部分由滑阀芯、滑阀套、弹簧底座等组成。

电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。

我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。

这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。

我们制氧机仪控系统中，二位三通电磁阀用的最多，它在生产中可用来接通或切断气源，从而对气动控制膜头气路进行切换。

它由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成，动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。

通电后，电磁铁吸合，动铁芯上部带弹簧的密封块把排气口关闭，气流从进气口进入膜头，起到控制作用。

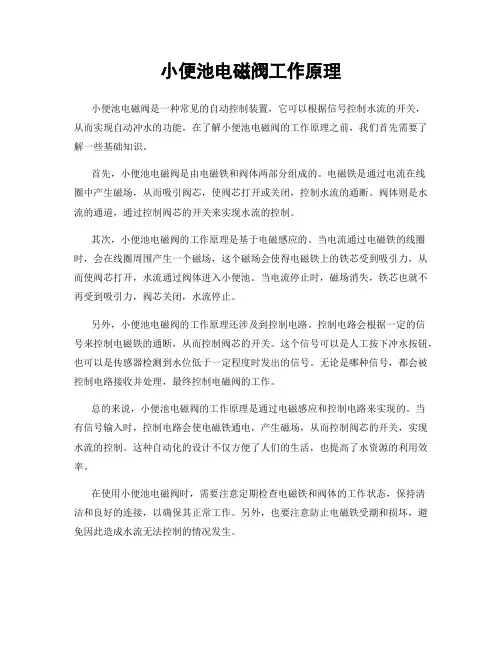

小便池电磁阀工作原理小便池电磁阀是一种常见的自动控制装置，它可以根据信号控制水流的开关，从而实现自动冲水的功能。

在了解小便池电磁阀的工作原理之前，我们首先需要了解一些基础知识。

首先，小便池电磁阀是由电磁铁和阀体两部分组成的。

电磁铁是通过电流在线圈中产生磁场，从而吸引阀芯，使阀芯打开或关闭，控制水流的通断。

阀体则是水流的通道，通过控制阀芯的开关来实现水流的控制。

其次，小便池电磁阀的工作原理是基于电磁感应的。

当电流通过电磁铁的线圈时，会在线圈周围产生一个磁场，这个磁场会使得电磁铁上的铁芯受到吸引力，从而使阀芯打开，水流通过阀体进入小便池。

当电流停止时，磁场消失，铁芯也就不再受到吸引力，阀芯关闭，水流停止。

另外，小便池电磁阀的工作原理还涉及到控制电路。

控制电路会根据一定的信号来控制电磁铁的通断，从而控制阀芯的开关。

这个信号可以是人工按下冲水按钮，也可以是传感器检测到水位低于一定程度时发出的信号。

无论是哪种信号，都会被控制电路接收并处理，最终控制电磁阀的工作。

总的来说，小便池电磁阀的工作原理是通过电磁感应和控制电路来实现的。

当有信号输入时，控制电路会使电磁铁通电，产生磁场，从而控制阀芯的开关，实现水流的控制。

这种自动化的设计不仅方便了人们的生活，也提高了水资源的利用效率。

在使用小便池电磁阀时，需要注意定期检查电磁铁和阀体的工作状态，保持清洁和良好的连接，以确保其正常工作。

另外，也要注意防止电磁铁受潮和损坏，避免因此造成水流无法控制的情况发生。

总之，小便池电磁阀作为一种自动控制装置，在实现自动冲水的功能上发挥着重要作用。

通过了解其工作原理，我们可以更好地使用和维护小便池电磁阀，确保其长期稳定地发挥作用。

进水电磁阀的基础知识一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义：举例说明“F C D-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即FC4或FP4）；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0o、90o、180o、270o，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。

二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。

）〈2〉动作压力范围：0.02~1.0Mpa（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀）〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据客户而定（一般为0.35~35L/min）〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85% 进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5SON、5SOFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ〈17〉阀体接口强度：阀体接口能承受扭力矩>2Nm，承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

一、电磁阀结构原理（1.阀体 2.进气口3.出气口4.导线5.柱塞）电磁阀未上电时，阀针在弹簧的作用下，将阀体的通道堵住，电磁阀处于截止状态。

当线圈接通电源时，线圈产生磁力，阀心克服弹簧力向上提起，阀内通道打开，电磁阀处于导通状态。

二、电磁阀分三大类电磁阀原理上分为三大类：直动式、分步直动式、先导式。

现在分别从简介、原理、特点三方面做了一个总结。

1、直动式电磁阀（1）、简介有常闭型和常开型二种。

常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。

结构简单，动作可靠，在零压差和微真空下正常工作。

常开型正好相反。

如小于φ6流量通径的电磁阀。

（2）、原理常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）（3）、特点在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2、分布直动式电磁阀（1）、简介这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。

当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。

当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。

结构合理，动作可靠，在零压差时工作也可靠。

如：ZQDF，ZS，2W等。

（2）、原理它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
