SMC气动基础电磁阀的选型

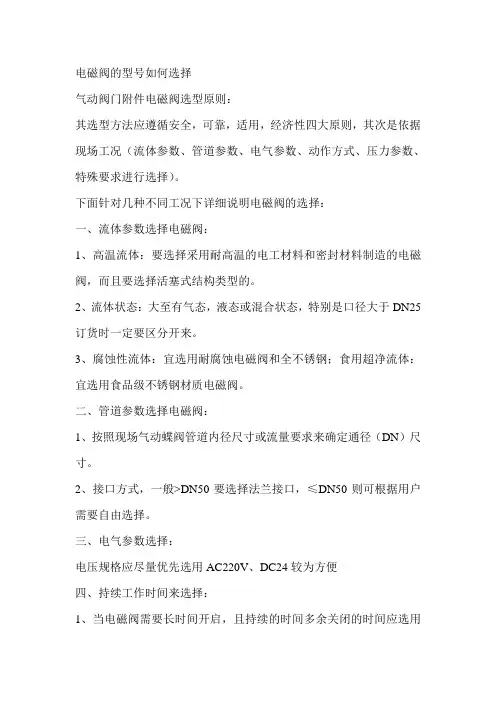

电磁阀的型号如何选择气动阀门附件电磁阀选型原则：其选型方法应遵循安全，可靠，适用，经济性四大原则，其次是依据现场工况（流体参数、管道参数、电气参数、动作方式、压力参数、特殊要求进行选择）。

下面针对几种不同工况下详细说明电磁阀的选择：一、流体参数选择电磁阀：1、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。

2、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。

3、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。

二、管道参数选择电磁阀：1、按照现场气动蝶阀管道内径尺寸或流量要求来确定通径（DN）尺寸。

2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。

三、电气参数选择：电压规格应尽量优先选用AC220V、DC24较为方便四、持续工作时间来选择：1、当电磁阀需要长时间开启，且持续的时间多余关闭的时间应选用常开型。

2、要是开启的时间短或开和关的时间不多时，则选常闭型。

3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型五、压力参数选择电磁阀：1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。

六、特殊环境要求选择：防爆、止回、手动、防水雾、水淋、潜水1、爆炸性环境：必须选用相应防爆等级的电磁阀2、当管内流体有倒流现象时，可选择带止回功能电磁阀。

3、当需要对电磁阀进行现场人工操作时，可选择带手动功能电磁阀。

4、露天安装或粉尘多场合应选用防水，防尘品种。

5、用于喷泉必须采用潜水型电磁阀。

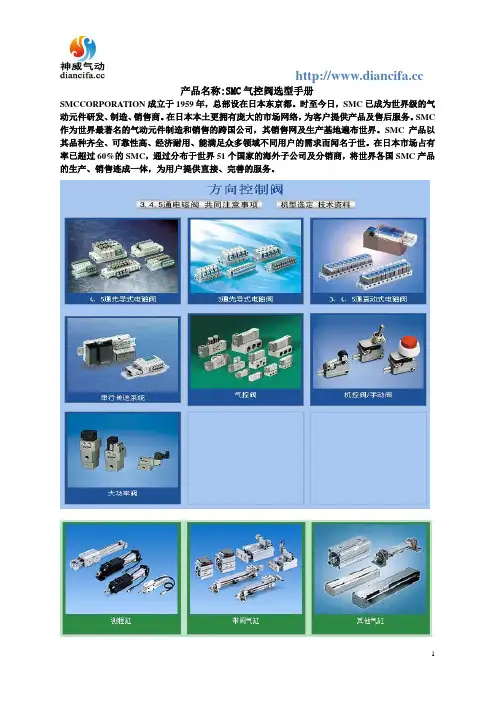

产品名称:SMC气控阀选型手册
SMCCORPORATION成立于1959年，总部设在日本东京都。

时至今日，SMC已成为世界级的气动元件研发、制造、销售商。

在日本本土更拥有庞大的市场网络，为客户提供产品及售后服务。

SMC 作为世界最著名的气动元件制造和销售的跨国公司，其销售网及生产基地遍布世界。

SMC产品以其品种齐全、可靠性高、经济耐用、能满足众多领域不同用户的需求而闻名于世。

在日本市场占有率已超过60%的SMC，通过分布于世界51个国家的海外子公司及分销商，将世界各国SMC产品的生产、销售连成一体，为用户提供直接、完善的服务。

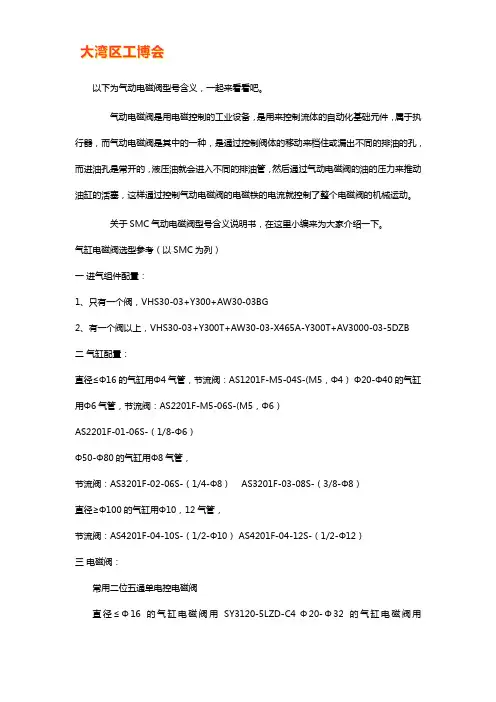

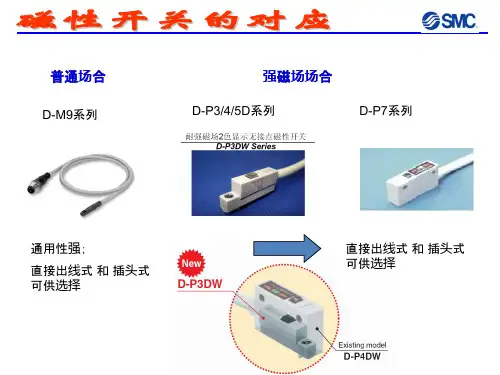

以下为气动电磁阀型号含义，一起来看看吧。

气动电磁阀是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，而气动电磁阀是其中的一种，是通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过气动电磁阀的油的压力来推动油缸的活塞，这样通过控制气动电磁阀的电磁铁的电流就控制了整个电磁阀的机械运动。

关于SMC气动电磁阀型号含义说明书，在这里小编来为大家介绍一下。

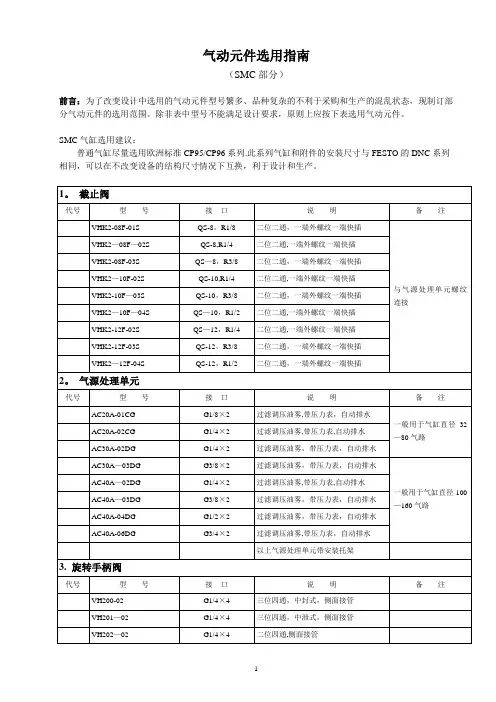

气缸电磁阀选型参考（以SMC为列）一进气组件配置：1、只有一个阀，VHS30-03+Y300+AW30-03BG2、有一个阀以上，VHS30-03+Y300T+AW30-03-X465A-Y300T+AV3000-03-5DZB 二气缸配置：直径≤Φ16的气缸用Φ4气管，节流阀：AS1201F-M5-04S-(M5，Φ4）Φ20-Φ40的气缸用Φ6气管，节流阀：AS2201F-M5-06S-(M5，Φ6）AS2201F-01-06S-（1/8-Φ6）Φ50-Φ80的气缸用Φ8气管，节流阀：AS3201F-02-06S-（1/4-Φ8） AS3201F-03-08S-（3/8-Φ8）直径≥Φ100的气缸用Φ10，12气管，节流阀：AS4201F-04-10S-（1/2-Φ10） AS4201F-04-12S-（1/2-Φ12）三电磁阀：常用二位五通单电控电磁阀直径≤Φ16的气缸电磁阀用SY3120-5LZD-C4 Φ20-Φ32的气缸电磁阀用SY3120-5LZD-C6 Φ40-Φ50的气缸电磁阀用SY5120-5LZD-C8 Φ63-Φ80的气缸电磁阀用SY7120-5LZD-C8 ≥Φ100以上气缸电磁阀用SY9120-5LZD-C12单气缸作用：选用两位三通电磁阀双气缸作用：选用两位五通电磁阀双气缸作用特殊用法：1、三位五通中泄阀：中位气缸可以随意拉动，方便调试。

2、三位五通中压阀：中位活塞两边均有气压，可实现气缸多位置停止。

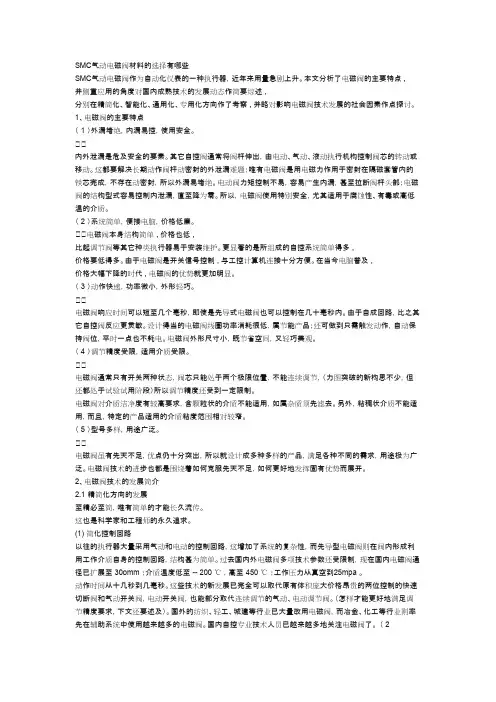

SMC气动电磁阀材料的选择有哪些SMC气动电磁阀作为自动化仪表的一种执行器，近年来用量急剧上升。

本文分析了电磁阀的主要特点 ,并侧重应用的角度对国内成熟技术的发展动态作简要综述 ,分别在精简化、智能化、通用化、专用化方向作了考察 , 并略对影响电磁阀技术发展的社会因素作点探讨。

1、电磁阀的主要特点（ 1 ）外漏堵绝，内漏易控，使用安全。

内外泄漏是危及安全的要素。

其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。

这都要解决长期动作阀杆动密封的外泄漏难题；唯有电磁阀是用电磁力作用于密封在隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。

电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。

所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。

（ 2 ）系统简单，便接电脑，价格低廉。

电磁阀本身结构简单 , 价格也低 ,比起调节阀等其它种类执行器易于安装维护。

更显著的是所组成的自控系统简单得多 ,价格要低得多。

由于电磁阀是开关信号控制 , 与工控计算机连接十分方便。

在当今电脑普及 ,价格大幅下降的时代 , 电磁阀的优势就更加明显。

（ 3 ）动作快递，功率微小，外形轻巧。

电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。

由于自成回路，比之其它自控阀反应更灵敏。

设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。

电磁阀外形尺寸小，既节省空间，又轻巧美观。

（ 4 ）调节精度受限，适用介质受限。

电磁阀通常只有开关两种状态，阀芯只能处于两个极限位置，不能连续调节，（力图突破的新构思不少，但还都处于试验试用阶段）所以调节精度还受到一定限制。

电磁阀对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤去。

另外，粘稠状介质不能适用，而且，特定的产品适用的介质粘度范围相对较窄。

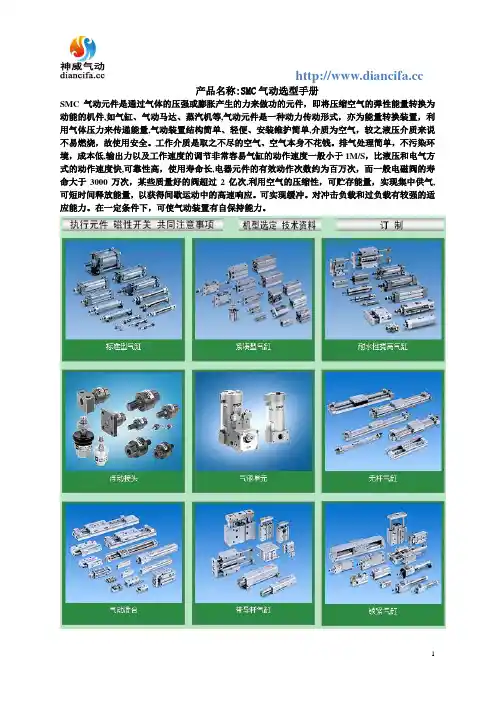

产品名称:SMC气动选型手册
SMC气动元件是通过气体的压强或膨胀产生的力来做功的元件，即将压缩空气的弹性能量转换为动能的机件,如气缸、气动马达、蒸汽机等,气动元件是一种动力传动形式，亦为能量转换装置，利用气体压力来传递能量,气动装置结构简单、轻便、安装维护简单,介质为空气，较之液压介质来说不易燃烧，故使用安全。

工作介质是取之不尽的空气、空气本身不花钱。

排气处理简单，不污染环境，成本低,输出力以及工作速度的调节非常容易气缸的动作速度一般小于1M/S，比液压和电气方式的动作速度快,可靠性高，使用寿命长,电器元件的有效动作次数约为百万次，而一般电磁阀的寿命大于3000万次，某些质量好的阀超过2亿次,利用空气的压缩性，可贮存能量，实现集中供气,可短时间释放能量，以获得间歇运动中的高速响应。

可实现缓冲。

对冲击负载和过负载有较强的适应能力。

在一定条件下，可使气动装置有自保持能力。

SMC电磁阀型号编制方式现如今SMC电磁阀的种类和原材料子类型愈来愈多，电磁阀型号的编制也越来越繁杂；电磁阀型号一般应表明电磁阀种类、防爆型方式、工作中方式、结构形式、联接方式、公称压力通径、工作压力级别、阀体料子等因素，电磁阀型号的规范化对电磁阀的设计方案、采用、经销商，出示了便捷。

尽管沒有电磁阀型号编制的统一标准，但渐渐融入电磁阀财产发展的必需；现阶段，SMC电磁阀生产厂一般选用统一的序号方式；不行选用统一序号方式的，各生产商可按自身的情形订立出序号方式。

SMC电磁阀型号编制方式的型号规格编制关键有电磁阀种类、安全防护方式、工作中方式、结构形式、联接方式、公称压力通径、工作压力级别、阀体料子、手动式作用、数据信号看法反馈作用、止回作用和的电磁阀型号表明方式，电磁阀型号编制方式适用各种电磁阀、不锈钢板、塑胶电磁阀、铸钢件电磁阀、髙压电磁阀、防爆型电磁阀、带手动式作用电磁阀、带数据信号看法反馈作用电磁阀、带止回作用电磁阀的管路电磁阀商品。

SMC电磁阀的工作中原理，电磁阀里有密闭式的腔，在的不一样部位开有埋孔，每一个孔都通往不一样的输油管，腔正中心是阀，双面是二块电磁线圈，哪侧的磁石电磁线圈插电油路板就会被吸引住到哪儿，依据掌控油路板的挪动来档住或露出不一样的泄油的孔，而进进油口是开与关的，齿轮油就会进到不一样的排输油管，随后依据油的工作压力来促进油刚的活塞，活塞又推动活塞杆，活塞竿推动机械设备设备动。

那样依据掌控电磁线圈的电流量就掌控了分子热运动。

归类：世界SMC电磁阀从原理上分成三大类（即：直动式、逐层直动式、主导式），而从活塞阀结构和原材料子上的不一样与原理上的差别又分成六个支系小项（直动脉冲阻尼器结构、逐层重片结构、主导膜式结构、直动活塞结构、逐层直动活塞结构、主导活塞结构），依照气套路分成2位2通，2位3通，2位4通，2位5通。

SMC电磁阀分成单电控和双电控，指的是磁铁线圈的数量，单电磁线圈的称之为单电控，双线圈的称之为双电控，2位2通，2位3通一般时是单电控（单电磁线圈），2位4通，2位5通能够是单电控（单电磁线圈），还可以是双电控（双线圈）。

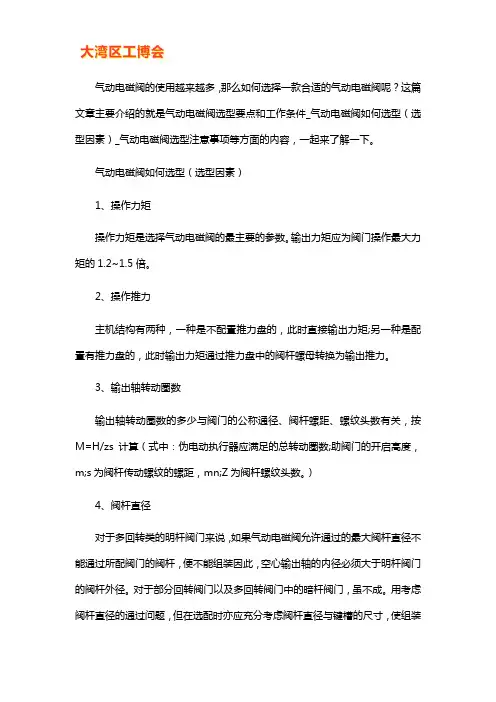

气动电磁阀的使用越来越多，那么如何选择一款合适的气动电磁阀呢？这篇文章主要介绍的就是气动电磁阀选型要点和工作条件_气动电磁阀如何选型（选型因素）_气动电磁阀选型注意事项等方面的内容，一起来了解一下。

气动电磁阀如何选型（选型因素）1、操作力矩操作力矩是选择气动电磁阀的最主要的参数。

输出力矩应为阀门操作最大力矩的1.2~1.5倍。

2、操作推力主机结构有两种，一种是不配置推力盘的，此时直接输出力矩;另一种是配置有推力盘的，此时输出力矩通过推力盘中的阀杆螺母转换为输出推力。

3、输出轴转动圈数输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关，按M=H/zs计算（式中：伪电动执行器应满足的总转动圈数;助阀门的开启高度，m;s为阀杆传动螺纹的螺距，mn;Z为阀杆螺纹头数。

）4、阀杆直径对于多回转类的明杆阀门来说，如果气动电磁阀允许通过的最大阀杆直径不能通过所配阀门的阀杆，便不能组装因此，空心输出轴的内径必须大于明杆阀门的阀杆外径。

对于部分回转阀门以及多回转阀门中的暗杆阀门，虽不成。

用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。

5、输出转速阀门的启、闭速度快，易产生水击现象。

因此，应根据不同的使用条件，选择恰当的启、闭速度。

6、安装、连接方式气动电磁阀的安装方式有垂直安装、水平安装、落地安装;连接方式为：推力盘;阀杆通过（明杆多回转阀门）;暗杆多回转;无推力盘;阀杆不通过;部分回转电动执行器的用途很广，是实现阀门程控、自控和遥控不可缺少的设备，其主要用在闭路阀门上。

但不能忽视阀门电动执行器的特殊要求一必须能够限定转矩或轴向力。

通常阀门电动执行器采用限制转矩的连轴器。

气动电磁阀选型要点气动电磁阀在使用的过程中，如果操作和使用不当，则会造成气动电磁阀的故障发生率较大。

一般造成电磁阀类发生故障的原因有安装不正确、选型不对、实际的操作和使用不当等原因。

一般故障的表现为电磁阀的零部件受损等。

气动技术基础SMC 营业技术空气G气体的压缩性空气的流动打气筒喷涂装置公交车自动门牙科设备喷气枪气垫•气动（PNEUMATIC）是“气动技术”或“气压传动与控制”的简称。

气动技术是以空气压缩机为动力源，以压缩空气为工作介质，利用压缩空气的压力和流动以压缩空气为工作介质利用压缩空气的压力和流动进行能量传递或信号传递的工程技术，是实现各种生产控制自动控制的重要手段产控制、自动控制的重要手段。

大气空气压压缩膨胀ENERGY•气体分子的冲突会产生力，这个力就是“压力。

力”。

•压力SI单位：Pa１Ｐａ＝１Ｎ/ｍ２；1MPa=106Pa大气压0.1013MPa•01013MPa•常用压力单位•1psi=6.89KPa•1kgf/cm2=98.07KPa• 1 bar=100KPa• 1 mmHg=133.3Pa压力表示方法绝对压力（abs）：以完全真空为基准的压力表压力（G）：以大气压力为基准的压力压力表压力大气压０ＭＰａＧ0.1013MPa abs绝对压力真空状态０ＭＰａａｂｓ波义耳定律-等温定律温度一定时，气压跟体积成反比FFv=1 ; p=1v=0.5 ; p=2v=0.2 ; p=5p1 ×V1 = p2 ×V2 = p3 ×V3查理定律-等容定律体积一定时，气压跟温度成正比p1/T1=p2/T2盖吕萨克定律-等压定律压力一定时，体积跟温度成正比V1/T1=V2/T2压缩空气中的水份空气湿度相关定义绝对湿度：1立方米湿空气中含有的水蒸气质量。

相对湿度：每立方米湿空气中，水蒸气的实际含量与同温度下最大可能的水蒸气含量之比。

大可能的水蒸气含量之比露点：不饱和空气，保持水蒸气分压力不变而降低温度，使之达到饱和状态时的温度称为露点到饱和状态时的温度称为露点。

# 温度越高,空气中可容纳的水蒸气量越大.# 压缩后露点温度上升,冷凝水更易出现.#露点温度不随温度变化而变化.# 露点温度在大气压下和某压力下恒定,不同压力下的露点温度可以转换# 饱和空气中的水蒸气含量已经达到最大,多余的水分会全部转化为冷凝水.图表1显示的是进入压缩机中的空气与水蒸气的比例，在被压缩之前这个比例与当单位体积内是水蒸气的实际含量与同温度下最被压缩之前，这个比例与当时当地的相对湿度成比例大可能的水蒸汽含量之比称为相对湿度图表2：压缩后空气体积减小，但是水蒸气的含量保持不变。

正确地选用各种控制阀是设计气动控制系统的重要环节之一。

选择的合理，能使线路简化，减少阀的品种和数量，保证气动系统准确可靠，降低压缩空气的消耗量，降低成本等。

选用阀的适用范围应与使用现场的条件相一致，如气源压力范围，电源条件（交直流、电压大小及波动范围），介质温度、湿度，粉尘，振动选用阀的功能及控制方式应符合系统工作要求，即应根据气动系统对元件的位置数、通路数、记忆性、静止时通断状态和控制方式等的要求选用符合所需功能及控制方式的阀。

选用阀的性能应满足系统工作要求，即应根据气动系统对最低工作压力或最低控制压力、最高许用压力、动态性能、气密性、寿命及可靠性等的要求选用符合所需性能指标的阀。

电磁阀的选型步骤：①选定电磁阀系列：根据所需流量及驱动形式，选定电磁阀系列二位三通、二位五通。

②选定机能：根据不同的控制方式选择电控、气控、人力或机械控制单控、双控、三位置。

③选定电气规格：选择使用电流及电压，选择接线形式(出线式、端子式)。

④选定配管口径：每个电磁阀都有它指定的配管口径，有些会有一个以上的口径尺寸可供选择。

(1)方向控制阀系列的选择应根据所配套的不同执行元件选择不同功能系列的阀。

（2）控制方式的选择应根据工作要求及气缸的动作方式选择合适的换向阀控制方式。

换向阀控制方式的选择。

(3)电磁阀的流通能力选择阀的流通能力应满足系统工作要求，即应根据气动系统对元件的瞬时最大流量的要求来计算阀的通径。

对于直接控制气动执行元件的主阀，必须根据执行元件的流量来选择阀的通径，且选用阀的流量应大于所需要的流量。

公众号《机械工程文萃》，工程师的加油站！Cv值：阀门的流通能力即表示在阀门全开前后压差为0.098mpa条件下，密度为IOOOkg/m3的清水,流过阀门的体积流量数，单位为m3∕h o(Cv=1.167Kv)有效面积S值：在气动技术中，不论元件和管路内部结构如何复杂，设想通过该元件或管路的实际流量就等于在相同压力条件下通过一理想节流孔的流量，此理想节流孔的流通面积就称为该实际元件或管理的有效流通面积。

气缸电磁阀选型参考（以SMC为列）一进气组件配置：1、只有一个阀，VHS30-03+Y300+AW30-03BG2、有一个阀以上，VHS30-03+Y300T+AW30-03-X465A-Y300T+AV3000-03-5DZB二气缸配置：直径≤Φ16的气缸用Φ4气管，节流阀：AS1201F-M5-04S-(M5，Φ4）Φ20-Φ40的气缸用Φ6气管，节流阀：AS2201F-M5-06S-(M5，Φ6）AS2201F-01-06S-（1/8-Φ6）Φ50-Φ80的气缸用Φ8气管，节流阀：AS3201F-02-06S-（1/4-Φ8）AS3201F-03-08S-（3/8-Φ8）直径≥Φ100的气缸用Φ10，12气管，节流阀：AS4201F-04-10S-（1/2-Φ10）AS4201F-04-12S-（1/2-Φ12）三电磁阀：常用二位五通单电控电磁阀直径≤Φ16的气缸电磁阀用SY3120-5LZD-C4Φ20-Φ32的气缸电磁阀用SY3120-5LZD-C6Φ40-Φ50的气缸电磁阀用SY5120-5LZD-C8Φ63-Φ80的气缸电磁阀用SY7120-5LZD-C8≥Φ100以上气缸电磁阀用SY9120-5LZD-C12单气缸作用：选用两位三通电磁阀双气缸作用：选用两位五通电磁阀双气缸作用特殊用法：1、三位五通中泄阀：中位气缸可以随意拉动，方便调试。

2、三位五通中压阀：中位活塞两边均有气压，可实现气缸多位置停止。

3、三位五通中封阀：中位阀体五口全关闭，用于垂直方向气缸断电断气不会立马掉下来四电磁阀分类：单作用气缸------三通电磁阀双作用气缸------四，五通电磁阀控制各类流体-----二，三通电磁阀双作用气缸：开关动作都是通过气源来驱动，通气开，通气关，断气保持原位。

单作用气缸：开关动作只有开动作为气源驱动，而关动作则由弹簧复位。

单作用气缸分为常开型跟常闭型常开型：（通气关，断气开）常闭型：（通气开，断气关）行程都一样根据具体工况要求来选择，单作用一般用在断电断气的情况下阀门要求打开或者关闭单作用气缸跟双作用气缸的优缺点对比：优点：1、单作用比双作用价格便宜且整条气路花费较少。

气动电磁阀规格大小如何选择？气动电磁阀规格大小的选择，你知道吗？首先感谢你邀请我来回答这个问题，由于气动电磁阀反应快，动作迅速，维护简单，一般管路不易堵塞，抗振抗干扰能力都很强，因此一般与液压、机械、电气和电子技术一起，互相补充发展为实现自动化过程的一个重要手段，在机械工业、冶金工业、化工业等领域中有广泛应用。

气动电磁阀是气压传动中的重要组件，它是利用电磁线圈通电时，里面的静铁芯对动铁芯产生的电磁吸力，促使阀芯改变位置实现换向的方向方向控制阀我们称之为气动电磁阀。

那么气动电磁阀总的来说应按照安全、可靠、适用、经济四个方面来选择，其次是看现场工作情况按照气体参数、管道参数、电气参数、动作方式、压力参数、特殊要求进行选择等方面来选择。

根据你的提问，我下面就以气动电磁阀的动作方式、电气参数、管道参数、压力参数等来具体回答一下，希望能对你有参考作用。

气动电磁阀首先要根据控制要求来选择是使用方向控制阀、流量控制阀、减压阀、还是顺序发等要清楚，因为每种阀的选用是不一样的，比如减压阀的选用要根据要求来选定减压阀的类型和调压精度，然后再由所需要的最大输出流量选择通经。

在决定阀的气源压力时，应该要大于最高输出压力0.1MPa。

减压阀安装时要安在分水滤气器之后，油雾器或定值器之前，同时要看清楚，不能把进气口与出气口接反。

气动电磁阀电气方面的选择：在使用气动电磁阀时我们要根据供电电源是直流电还是交流电来选用直流气动电磁阀还是交流气动电磁阀，根据我们在实际控制中所提供的电源来确定。

比如在我们单位中的两种设备都用到了气动电磁阀，一种是机械手的分拣系统，还有一种是工业机器人多功能操作台，它们所用的气动电磁阀的电压是直流24V的，因为设备上都带了24V 直流开关稳压电源，再一个是兼顾了安全的考虑。

我感觉还是用交流电源比较好，这样取用方便。

所以我们选气动电磁阀时电压规格最好选用交流220V或者直流24V的，这样使用较为方便。

根据管道大小来选用气动电磁阀的通径（DN）和接口方式首先我们要按照现场气动电磁阀管道内径尺寸或流量要求来确定通径（DN）尺寸。
