电磁阀基本常识

电磁阀基础知识概述电磁阀是一种可以控制液体、气体或其他流体流动的设备，它通过电磁力来打开和关闭阀门。

电磁阀广泛应用于工业自动化系统中，例如流体控制系统、汽车工业、机械加工等领域。

构造和工作原理构造典型的电磁阀由以下几个主要部分组成：1.阀体：通常由金属材料制成，用于容纳阀门和电磁线圈。

2.阀门：控制流体的开启和关闭。

3.电磁线圈：产生电磁力的部件，由绕组和铁芯组成。

工作原理当电磁阀通电时，电磁线圈中通过电流产生磁场。

这个磁场会吸引或斥开阀门，从而改变阀门的位置。

根据控制方式的不同，电磁阀可以分为两种类型：直动式和导向式。

•直动式电磁阀：电磁线圈吸引阀门直接控制阀门关闭或开启。

•导向式电磁阀：电磁线圈通过改变阀体内的压力来控制阀门的开启和关闭。

在工作过程中，电磁阀通过接通或切断电流来控制阀门的开闭状态。

当电流通过线圈时，阀门打开；当电流断开时，阀门关闭。

应用领域电磁阀被广泛应用于各种工业领域中，包括但不限于以下几个方面：流体控制电磁阀在工业自动化流体控制系统中发挥着关键作用。

它可以控制液体、气体或其他流体在管道中的流动，用于调节流量、压力和温度。

例如，在化工厂中，电磁阀可以控制各种化学物质的流动，确保流程的安全、有效和稳定。

汽车工业电磁阀在汽车工业中的应用也非常广泛。

例如，在汽车发动机燃油系统中，电磁阀可以控制燃油的喷射时间和量，以保证发动机的正常工作。

此外，电磁阀还用于汽车制动系统、空调系统和传动系统等部分。

机械加工在机械加工中，电磁阀可以控制液压和气压系统，用于驱动机床、调节刀具运动和控制工件夹紧等。

它可以实现机械运动的精确控制和调节，提高生产效率和加工质量。

其他领域电磁阀还被应用于许多其他领域，如医疗设备、生物技术、环保工程等。

在这些领域中，电磁阀可以控制液体药品的输送、生物反应器的操作和废水处理等。

选择和安装在选择和安装电磁阀时，需要考虑以下几个因素：1.工作压力：根据实际应用中的压力要求选择合适的电磁阀。

一、什么是电磁阀的”通”和“位”?“通”和“位”是气动换向电磁阀的重要概念。

不同的“通”和“位”构成了不同类型的气动换向电磁阀。

通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。

所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气路相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”,你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。

图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“一”或“一”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”;(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用0)表示；而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用I表示(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图示，油路/气路一般连接在换向阀的常态位上。

二、电磁阀的安装须知1.安装前应仔细阅读产品的使用说明书，核查产品是否完全符合使用要求，熟悉安装要点，做好准备工作。

2.核对铭牌所标参数是否为所选用产品的参数，是否与使用说明书相符。

3.接管之前用0.3Mpa的压力对管道充分冲洗，把管道中的金属粉末、残留密封材料、锈垢等完全清除。

4.注意介质的洁净度，如果介质内混有的尘垢等杂质妨碍电磁阀的正常工作，管道中应装过滤器。

电磁阀原理及注意事项1.电磁阀原则上分为三类：1）直接作用电磁阀：原理：通电时，电磁线圈产生电磁力，将关闭部件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、它可以在零压力下正常工作，但通径一般不超过25mm。

2）分布直接作用电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接将先导小阀和主阀的关闭部件依次提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，需要水平安装。

3）先导操作电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔在阀门关闭件周围迅速形成低压和高压之间的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差的条件。

2.电磁阀的结构、材料和原理不同，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、逐步直接作用活塞结构、先导活塞结构。

电磁阀选择注意事项一：适用性管道中的流体必须与所选电磁阀系列型号中校准的介质一致。

油液温度必须低于所选电磁阀的标定温度。

电磁阀允许的液体粘度通常为20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最大工作压差应低于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。

当流体清洁度不高时，应在电磁阀前面安装过滤器，一般电磁阀对介质要求清洁度要好。

电磁阀基础知识一、电磁阀的定义电磁阀是一种利用电磁力作用来控制流体介质通断的自动化元件。

它具有结构简单、使用方便、可靠性高等特点，广泛应用于工业生产中的各个领域。

二、电磁阀的结构1. 电磁铁：由铁芯和线圈组成，线圈接通电源后产生磁场，使铁芯被吸引或推开。

2. 阀门：由阀座和阀芯组成，阀座上有孔洞与管路相连通，当阀芯与阀座配合时，孔洞被封闭。

3. 弹簧：用于使阀芯回位，保证通断可靠。

三、电磁阀的工作原理1. 通电状态：当线圈接通电源时，产生磁场使铁芯被吸引，同时将阀门打开。

介质从进口流入，并顺着孔洞流出。

2. 断电状态：当线圈断开电源时，弹簧将阀芯推回原位，封闭孔洞。

介质停止流动。

四、电磁阀的分类1. 按动作方式分类：分为常闭型和常开型。

常闭型是在通电状态下阀门关闭，断电状态下阀门打开；常开型则相反。

2. 按结构分类：分为直动式和导向式。

直动式电磁阀的阀芯直接与铁芯相连，导向式电磁阀则通过导向机构将铁芯的运动转化为阀芯的运动。

3. 按介质分类：分为气体电磁阀和液体电磁阀。

气体电磁阀主要用于控制空气、氧气等气体介质，液体电磁阀则主要用于控制水、油等液态介质。

五、电磁阀的应用领域1. 工业自动化控制系统中，如机床、冶金、航空等。

2. 生活中的家用洗衣机、空调等家电产品中。

3. 农业灌溉系统中，如喷灌机等。

六、选购时需要注意的问题1. 选购前需明确介质类型和工作压力范围。

2. 根据需要选择合适的通径大小。

3. 注意线圈工作电压和频率是否符合要求。

七、维护保养1. 定期检查电磁阀的工作状态和密封性能。

2. 清洗阀门和阀座，避免堵塞。

3. 定期更换弹簧，保证弹簧的弹性。

八、常见故障及排除方法1. 阀门漏气：检查阀门和阀座是否损坏或松动，需要更换或紧固。

2. 阀门卡住：检查阀芯是否卡死，需要清洗或更换。

3. 线圈损坏：需要更换线圈。

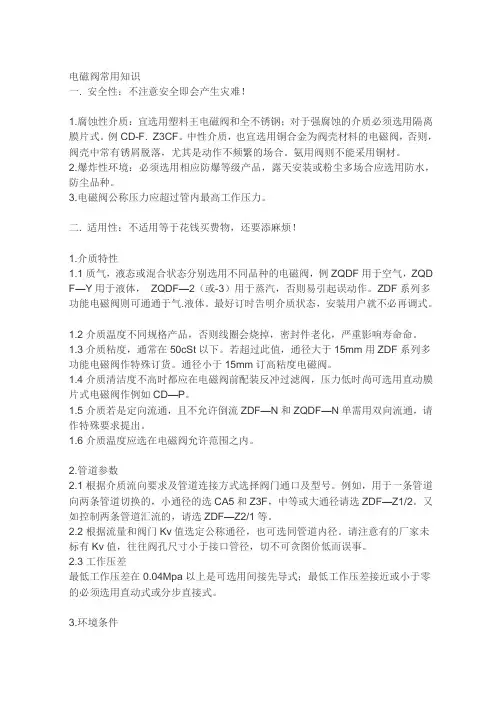

电磁阀常用知识一. 安全性：不注意安全即会产生灾难！1.腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式。

例CD-F. Z3CF。

中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。

氨用阀则不能采用铜材。

2.爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。

3.电磁阀公称压力应超过管内最高工作压力。

二. 适用性：不适用等于花钱买费物，还要添麻烦！1.介质特性1.1质气，液态或混合状态分别选用不同品种的电磁阀，例ZQDF用于空气，ZQD F—Y用于液体，ZQDF—2（或-3）用于蒸汽，否则易引起误动作。

ZDF系列多功能电磁阀则可通通于气.液体。

最好订时告明介质状态，安装用户就不必再调式。

1.2介质温度不同规格产品，否则线圈会烧掉，密封件老化，严重影响寿命命。

1.3介质粘度，通常在50cSt以下。

若超过此值，通径大于15mm用ZDF系列多功能电磁阀作特殊订货。

通径小于15mm订高粘度电磁阀。

1.4介质清洁度不高时都应在电磁阀前配装反冲过滤阀，压力低时尚可选用直动膜片式电磁阀作例如CD—P。

1.5介质若是定向流通，且不允许倒流ZDF—N和ZQDF—N单需用双向流通，请作特殊要求提出。

1.6介质温度应选在电磁阀允许范围之内。

2.管道参数2.1根据介质流向要求及管道连接方式选择阀门通口及型号。

例如，用于一条管道向两条管道切换的，小通径的选CA5和Z3F，中等或大通径请选ZDF—Z1/2。

又如控制两条管道汇流的，请选ZDF—Z2/1等。

2.2根据流量和阀门Kv值选定公称通径，也可选同管道内径。

请注意有的厂家未标有Kv值，往往阀孔尺寸小于接口管径，切不可贪图价低而误事。

2.3工作压差最低工作压差在0.04Mpa以上是可选用间接先导式；最低工作压差接近或小于零的必须选用直动式或分步直接式。

3.环境条件3.1环境的最高和最低温度应选在允许范围之内，如有超差需作特殊订货提出。

电磁阀的知识都在这里啦！附几通几位辨别方法及使用注意事项“一站式工业品采购，就上工品汇”方向控制阀的分类按照不同的分类方式，方向控制阀分类可分为如下几类：如果觉的上图过于复杂，可以先竖向看，然后再横向看。

或者，等看完了整篇内容后，再返回到这个分类，你会有对这一分类有更为充分的理解哦。

电磁阀工作原理我们通过法拉第的左手定则可以知道，当电流通过螺旋线圈时，会产生磁场力。

如果将磁铁材料放入螺旋管内，则可产生更多的电磁吸力，电磁阀的电磁头就是利用这个原理工作的。

以SMC品牌的产品为例，其电磁阀分为两大类：直动式电磁阀和先导式电磁阀。

△ 直动式：直接用电磁力来驱动阀芯的切换。

△ 先导式：用电磁力来驱动先导气的通断，并用先导气来推动阀芯的动作。

简单来说：•阀芯用电驱动→直动式直动式直动式电磁的结构简单，易于维护，且切换速度快，动作频率高，但连接口径不宜大于1/8（除间隙密封滑阀和滑柱座阀式阀外）。

通径大，所需的电磁力要大，体积和电耗都大。

此外，当阀芯粘住而动作不良时，如是交流电磁铁，容易烧毁线圈。

•阀芯用气驱动→先导式先导式阀的机能讨论机能之前，首先，我们要来认识一下我们常说的“几位几通”所表达的“位”和“通”分别指的是什么？“位”是指切换阀的阀芯有几个位置（工作状态）。

“通”是指电磁阀有几个可外部链接的通口。

常用以下的符号来表示：2位5通单电控五个通口的二位阀，单电控是指只有一个电磁头，电磁头得电和失电阀各有一个工作位置2位5通双电控五个通口的二位阀，双电控是有两个电磁头，两个电磁头分别得电，阀工作于两个不同工作位置3位5通中封五个通口的三位阀，阀芯处于中间位置时各通口呈封闭状态，称为中位封闭式阀。

若动作时还有另外两工作位置3位5通中泄五个通口的三位阀，当阀芯处于中间位置时，出口与排气口相通，称为中位泄压式阀。

若动作时还有另外两个工作位置3位5通中压五个通口的三位阀，当阀芯处于中间位置时，出口与进气口相通，称为中位加压阀。

电磁阀原理及使用注意事项1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必需水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力快速下降，在关闭件四周形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔快速腔室在关阀件四周形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必需满意流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区分，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀在选型时的留意事项一：适用性管路中的流体必需和选用的电磁阀系列型号中标定的介质全都。

流体的温度必需小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要留意是否有反压差，如有安装止回阀。

流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。

简介电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。

工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

一、电磁阀结构原理（1.阀体 2.进气口3.出气口4.导线5.柱塞）电磁阀未上电时，阀针在弹簧的作用下，将阀体的通道堵住，电磁阀处于截止状态。

当线圈接通电源时，线圈产生磁力，阀心克服弹簧力向上提起，阀内通道打开，电磁阀处于导通状态。

二、电磁阀分三大类电磁阀原理上分为三大类：直动式、分步直动式、先导式。

现在分别从简介、原理、特点三方面做了一个总结。

1、直动式电磁阀（1）、简介有常闭型和常开型二种。

常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。

结构简单，动作可靠，在零压差和微真空下正常工作。

常开型正好相反。

如小于φ6流量通径的电磁阀。

（2）、原理常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）（3）、特点在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2、分布直动式电磁阀（1）、简介这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。

当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。

当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。

结构合理，动作可靠，在零压差时工作也可靠。

如：ZQDF，ZS，2W等。

（2）、原理它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
