应力与应变概念及实验应变片原理

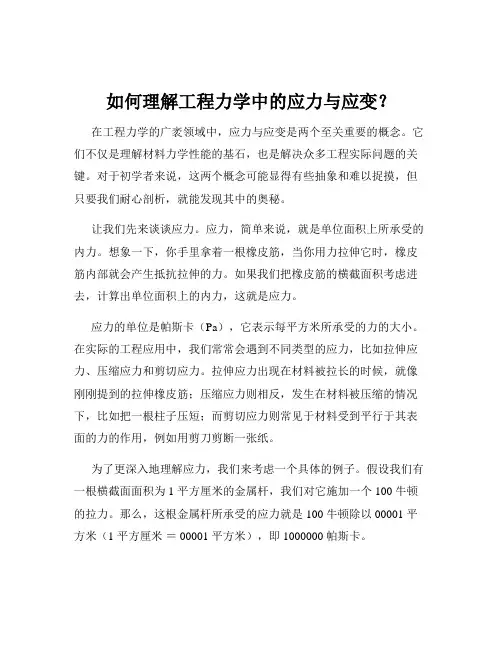

如何理解工程力学中的应力与应变？在工程力学的广袤领域中，应力与应变是两个至关重要的概念。

它们不仅是理解材料力学性能的基石，也是解决众多工程实际问题的关键。

对于初学者来说，这两个概念可能显得有些抽象和难以捉摸，但只要我们耐心剖析，就能发现其中的奥秘。

让我们先来谈谈应力。

应力，简单来说，就是单位面积上所承受的内力。

想象一下，你手里拿着一根橡皮筋，当你用力拉伸它时，橡皮筋内部就会产生抵抗拉伸的力。

如果我们把橡皮筋的横截面积考虑进去，计算出单位面积上的内力，这就是应力。

应力的单位是帕斯卡（Pa），它表示每平方米所承受的力的大小。

在实际的工程应用中，我们常常会遇到不同类型的应力，比如拉伸应力、压缩应力和剪切应力。

拉伸应力出现在材料被拉长的时候，就像刚刚提到的拉伸橡皮筋；压缩应力则相反，发生在材料被压缩的情况下，比如把一根柱子压短；而剪切应力则常见于材料受到平行于其表面的力的作用，例如用剪刀剪断一张纸。

为了更深入地理解应力，我们来考虑一个具体的例子。

假设我们有一根横截面面积为 1 平方厘米的金属杆，我们对它施加一个 100 牛顿的拉力。

那么，这根金属杆所承受的应力就是 100 牛顿除以 00001 平方米（1 平方厘米＝ 00001 平方米），即 1000000 帕斯卡。

接下来，我们再看看应变。

应变是用来描述物体形状或尺寸变化程度的量。

它是一个无量纲的量，也就是说，它没有单位。

应变可以分为线应变和角应变。

线应变表示物体在某一方向上长度的相对变化。

如果一根原来长度为 L 的杆子，在受到外力作用后长度变成了 L'，那么线应变就等于（L' L）／L 。

还是以刚才的金属杆为例，如果它原来的长度是1 米，被拉伸后变成了 101 米，那么线应变就是（101 1）／ 1 ＝ 001 。

角应变则用于描述物体角度的变化。

比如说，一个原本是直角的物体，在受到外力作用后角度发生了改变，这个角度的变化量就是角应变。

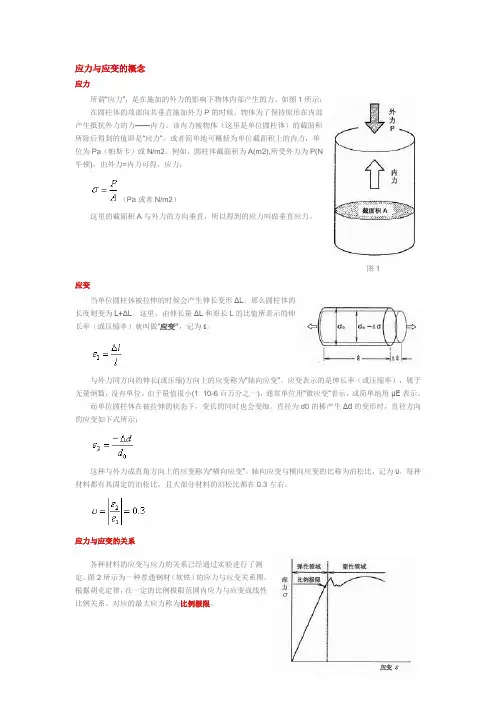

应力与应变的概念应力所谓“应力”，是在施加的外力的影响下物体内部产生的力。

如图1所示：在圆柱体的项部向其垂直施加外力P的时候，物体为了保持原形在内部产生抵抗外力的力——内力。

该内力被物体（这里是单位圆柱体）的截面积所除后得到的值即是“应力”，或者简单地可概括为单位截面积上的内力，单位为Pa（帕斯卡）或N/m2。

例如，圆柱体截面积为A(m2),所受外力为P(N牛顿)，由外力=内力可得，应力：（Pa或者N/m2）这里的截面积A与外力的方向垂直，所以得到的应力叫做垂直应力。

图1应变当单位圆柱体被拉伸的时候会产生伸长变形ΔL，那么圆柱体的长度则变为L+ΔL。

这里，由伸长量ΔL和原长L的比值所表示的伸长率（或压缩率）就叫做“应变”，记为ε。

与外力同方向的伸长(或压缩)方向上的应变称为“轴向应变”。

应变表示的是伸长率（或压缩率），属于无量纲数，没有单位。

由于量值很小(1×10-6百万分之一)，通常单位用“微应变”表示，或简单地用μE表示。

而单位圆柱体在被拉伸的状态下，变长的同时也会变细。

直径为d0的棒产生Δd的变形时，直径方向的应变如下式所示：这种与外力成直角方向上的应变称为“横向应变”。

轴向应变与横向应变的比称为泊松比，记为υ。

每种材料都有其固定的泊松比，且大部分材料的泊松比都在0.3左右。

应力与应变的关系各种材料的应变与应力的关系已经通过实验进行了测定。

图2所示为一种普通钢材（软铁）的应力与应变关系图。

根据胡克定律，在一定的比例极限范围内应力与应变成线性比例关系。

对应的最大应力称为比例极限。

图2或者应力与应变的比例常数E 被称为弹性系数或扬氏模量，不同的材料有其固定的扬氏模量。

综上所述，虽然无法对应力进行直接的测量，但是通过测量由外力影响产生的应变可以计算出应力的大小。

应变片的构造及原理应变片的构造应变片有很多种类。

一般的应变片是在称为基底的塑料薄膜（15-16μm）上贴上由薄金属箔材制成的敏感栅（3-6μm），然后再覆盖上一层薄膜做成迭层构造。

应变片测试原理及在实际工程中的应用应变片测试是一种常用的工程测试方法，用于测量物体在外部应力作用下的变形情况，进而获得材料的应变信息。

它的原理是基于金属应变电阻效应，即金属导线在外部应力作用下，其电阻值会发生变化。

应变片由导线组成，通过安装在被测物体的表面上，当物体受到应力时，导线的电阻值会发生变化，从而可以通过测量电阻值的变化来计算物体的应变。

在实际工程中，应变片测试可以应用于很多领域，以下是几个常见的应用案例：1.结构安全评估：应变片测试可以用于测试和评估建筑结构、桥梁、管道等的安全性能。

例如，在大型桥梁的设计和建设过程中，可以通过在关键部位安装应变片来监测桥梁的变形。

通过实时监测和记录桥梁的应变情况，可以及时发现潜在的结构问题，并采取相应的措施。

2.汽车工程：应变片测试在汽车工程中具有重要的应用。

例如，在碰撞试验过程中，可以通过在汽车结构上安装应变片，测量和记录车辆受力的情况。

通过对应变数据的分析，可以评估汽车的抗碰撞能力，为汽车设计提供可靠的依据。

3.航空航天工程：应变片测试也被广泛应用于航空航天工程中。

在飞机和火箭等飞行器的设计和制造过程中，可以通过在机身、机翼等关键部位安装应变片，来监测飞行器受力情况和变形信息。

这些数据可以用于优化设计，提高飞行器的安全性和性能。

4.材料研究：应变片测试还被应用于材料研究领域。

通过在不同材料上安装应变片，可以获取材料的应变-应力曲线等重要数据，进而研究、评估材料的机械性能。

这些数据对于材料的优化设计和选择具有重要参考价值。

总之，应变片测试是一种可靠的工程测试方法，通过测量导线电阻的变化，可以获取物体在应力作用下的变形情况和应变信息。

在实际工程中，它可以被广泛应用于结构安全评估、汽车工程、航空航天工程和材料研究等领域，为工程设计和材料选择提供重要的参考数据。

应变片测试原理及在实际工程中的应用引言：应变片是一种常见的测量应力和应变的传感器，广泛应用于各个领域的工程实践中。

本文将介绍应变片测试的基本原理，并探讨其在实际工程中的应用。

一、应变片测试的基本原理应变片是一种通过测量物体的表面应变来反映物体受力情况的传感器。

其基本原理是利用应变电阻效应，即当金属材料受到应变时，其电阻值也会相应发生变化。

应变片通常由金属材料制成，其表面涂覆有一层薄膜电阻材料，在应变作用下，电阻材料的电阻值会发生变化，通过测量电阻值的变化，可以计算出物体的应变量。

在实际应用中，应变片通常被粘贴或焊接在被测物体的表面上，当物体受到外界力的作用时，应变片也会发生相应的应变。

应变片上的电阻值变化可以通过电桥电路或其他测量电路进行检测和测量，从而得到物体的应变量。

根据测量电路的不同，可以获取不同类型的应变数据，如应变量、应力等。

二、应变片测试在实际工程中的应用1. 结构安全评估应变片测试在结构安全评估中起着重要作用。

通过在建筑物、桥梁、航空航天器等结构物上安装应变片，可以实时监测结构物的应变变化，以评估其安全性。

例如，在地震工程中，通过监测建筑物的应变变化，可以判断其在地震时的变形情况，从而提前采取相应的防护措施，保障人员的安全。

2. 材料研究与开发应变片测试在材料研究与开发领域也得到了广泛应用。

通过在材料表面贴附应变片，可以实时监测材料在不同应变条件下的性能变化。

例如，在新材料的研究过程中，可以通过应变片测试来评估材料的强度、刚度等力学性能，从而优化材料的配方和制备工艺。

3. 汽车工程应变片测试在汽车工程中也有重要应用。

通过在汽车车架、悬挂系统等关键部位安装应变片，可以实时监测汽车受力情况，评估车辆的安全性和舒适性。

例如，在汽车碰撞测试中，可以通过应变片测试来测量车身在碰撞过程中的应变量，从而评估车辆的结构强度和安全性能。

4. 电子设备制造应变片测试在电子设备制造中也得到了广泛应用。

通过在电子设备的印刷电路板上安装应变片，可以实时监测设备在工作过程中的应变变化，评估设备的稳定性和可靠性。

应力检测的原理应力检测的原理是通过测量物体受力后产生的变形量来判断其受力状态的一种方法。

应力是物体内部由外部施加的力引起的内部应变，而应变则是物体内部单位长度的相对伸缩变化。

通常情况下，应力与应变之间存在一定的线性关系，应力检测就是利用这种关系来确定物体受力状态的。

应力检测可以通过多种方法实现，常用的有应变片、应变计、压阻式力传感器、剪应力传感器等。

应变片是一种常见的应力检测器件，它是由金属材料制成的薄片，其外形一般呈矩形或圆形。

应变片在受力作用下会发生应变，而应变大小与受力大小呈线性关系。

通过将应变片粘贴到被测物体上，当物体受到外力作用时，应变片会发生应变，从而改变其电阻值。

利用电气测量原理，可以通过测量应变片上的电阻变化来计算出物体所受的应力大小。

应变片广泛应用于各种工程领域，如机械结构应力分析、材料力学性能测试等。

应变计是另一种常见的应力检测器件，它是由弹性元件和敏感电路组成的。

弹性元件通常是由金属材料或弹性橡胶制成的弹簧或薄膜，当物体受到外力作用时，弹性元件会发生形变，从而改变其电阻、电容或电感等特性，进而改变敏感电路的输出信号。

通过测量敏感电路的输出信号，可以确定物体所受的应力大小。

应变计通常用于小范围的应力测量，具有灵敏度高、响应快等特点。

压阻式力传感器是一种基于电阻变化原理进行测量的应力检测器件，它由压阻薄膜、支撑底片和传感电路组成。

当物体受到外力作用时，压阻薄膜发生应变，使得应变区域的电阻值发生变化。

传感电路通过测量压阻薄膜的电阻值变化来计算出物体所受的应力大小。

压阻式力传感器广泛应用于工业控制和自动化领域，常用于重量测量、力矩测量等。

剪应力传感器是一种专门用于测量剪应力的应力检测器件。

它包含一个屈服横梁和敏感电路，当物体受到剪应力作用时，屈服横梁发生形变，使得敏感电路的输出信号发生变化。

通过测量输出信号的变化，可以确定物体所受的剪应力大小。

剪应力传感器广泛应用于工程领域，如地震勘探、土壤力学等。

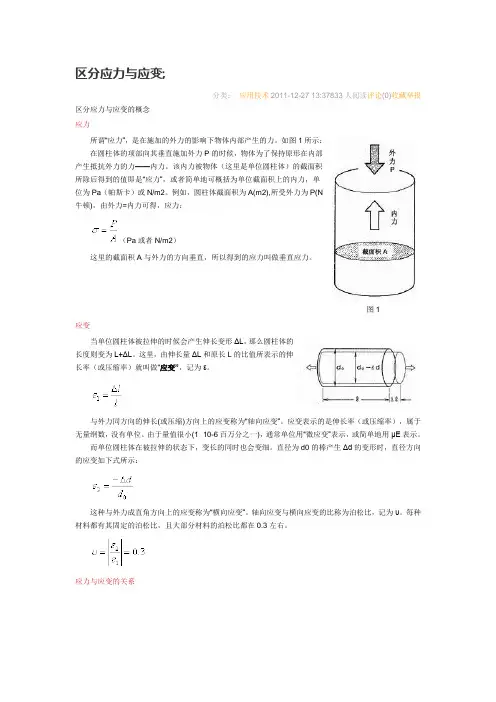

区分应力与应变;分类：应用技术2011-12-27 13:37833人阅读评论(0)收藏举报区分应力与应变的概念应力所谓“应力”，是在施加的外力的影响下物体内部产生的力。

如图1所示：在圆柱体的项部向其垂直施加外力P的时候，物体为了保持原形在内部产生抵抗外力的力——内力。

该内力被物体（这里是单位圆柱体）的截面积所除后得到的值即是“应力”，或者简单地可概括为单位截面积上的内力，单位为Pa（帕斯卡）或N/m2。

例如，圆柱体截面积为A(m2),所受外力为P(N牛顿)，由外力=内力可得，应力：（Pa或者N/m2）这里的截面积A与外力的方向垂直，所以得到的应力叫做垂直应力。

图1应变当单位圆柱体被拉伸的时候会产生伸长变形ΔL，那么圆柱体的长度则变为L+ΔL。

这里，由伸长量ΔL和原长L的比值所表示的伸长率（或压缩率）就叫做“应变”，记为ε。

与外力同方向的伸长(或压缩)方向上的应变称为“轴向应变”。

应变表示的是伸长率（或压缩率），属于无量纲数，没有单位。

由于量值很小(1×10-6百万分之一)，通常单位用“微应变”表示，或简单地用μE表示。

而单位圆柱体在被拉伸的状态下，变长的同时也会变细。

直径为d0的棒产生Δd的变形时，直径方向的应变如下式所示：这种与外力成直角方向上的应变称为“横向应变”。

轴向应变与横向应变的比称为泊松比，记为υ。

每种材料都有其固定的泊松比，且大部分材料的泊松比都在0.3左右。

应力与应变的关系各种材料的应变与应力的关系已经通过实验进行了测定。

图2所示为一种普通钢材（软铁）的应力与应变关系图。

根据胡克定律，在一定的比例极限范围内应力与应变成线性比例关系。

对应的最大应力称为比例极限。

图2 或者应力与应变的比例常数E 被称为弹性系数或扬氏模量，不同的材料有其固定的扬氏模量。

综上所述，虽然无法对应力进行直接的测量，但是通过测量由外力影响产生的应变可以计算出应力的大小。

应变片的构造及原理应变片的构造应变片有很多种类。

应变片的工作原理首先，应变片的工作原理与材料的弹性变形密切相关。

当外力作用于应变片时，材料会发生弹性变形，即在外力作用下，材料会发生形变，但当外力消失时，材料会恢复原状。

这种弹性变形的特性使得应变片能够在受到冲击或振动时吸收能量，从而减小冲击力的传递。

这种特性使得应变片在机械设备中起到了缓冲和保护作用。

其次，应变片的工作原理还与材料的应变能密切相关。

应变能是材料在受力作用下所储存的能量，它是由外力对材料做功而转化而来的。

在应变片受到冲击或振动时，材料会吸收外力的能量，将其转化为应变能，从而减小了冲击力的传递。

这种能量转化的过程使得应变片能够在机械设备中发挥出良好的缓冲和保护效果。

此外，应变片的工作原理还与其结构设计密切相关。

通常情况下，应变片的结构设计会考虑材料的选择、形状和尺寸等因素。

合理的材料选择能够保证应变片具有良好的弹性和韧性，从而能够吸收更多的能量。

而合适的形状和尺寸设计则能够使得应变片在受到冲击或振动时能够更好地发挥其缓冲和保护作用。

总的来说，应变片的工作原理主要是通过材料的弹性变形和能量转化来实现的。

当外力作用于应变片时，材料会发生弹性变形，吸收能量并转化为应变能，从而减小冲击力的传递。

合理的结构设计能够使得应变片在机械设备中发挥出良好的缓冲和保护效果。

在实际工程应用中，我们需要根据具体的工作环境和要求来选择合适的应变片，并合理设计其结构，以确保其能够有效地发挥作用。

同时，我们还需要对应变片的工作原理有深入的了解，才能更好地应用和维护应变片，从而保证机械设备和人员的安全。

希望通过本文的介绍，能够让大家对应变片的工作原理有更清晰的认识。

应变片的工作原理
应变片是一种测量物体表面应力的传感器。

其工作原理基于应变片材料对外力的敏感性。

具体工作原理如下：
1. 应变片通常由金属材料制成，如金属薄膜或细丝。

当物体受到外力作用时，它会产生形变，导致应变片发生弯曲或拉伸。

2. 应变片的形变会导致其内部的电阻值发生变化。

这是因为金属的电阻与其几何形状和尺寸有关，而形变会改变金属的形状和尺寸。

3. 应变片的电阻值变化可以通过电路测量出来，通常使用桥式电路进行测量。

桥路电路由多个电阻组成，其中一个电阻是应变片。

当外力引起应变片发生形变时，桥路电路中的电阻差值会改变，从而引起电压信号的变化。

4. 测量电压信号的变化，可以通过放大、滤波等处理方法得到与物体上的应力值相关的输出信号。

综上所述，应变片的工作原理是通过测量金属材料的电阻值变化来间接测量物体受到的应力大小。

由于金属材料对应力的敏感性较高，应变片通常具有较高的精度和灵敏度，广泛应用于工程、材料测试、机械设计等领域。

应变片工作原理应变片是一种常见的传感器，用于测量物体在力或压力作用下的应变情况。

它具有简单、灵敏、可靠等特点，在工程领域得到广泛应用。

下面将详细介绍应变片的工作原理。

一、应变片的结构和材料应变片通常由金属箔片制成，常见的材料有金属铜、铬镍合金等。

它的结构一般呈网格状或螺旋状，有时也会采用细线或导电胶片等形式。

应变片的尺寸和形状可以根据实际需要进行设计和制造。

二、应变片的工作原理应变片的工作原理基于金属的电阻随应变发生变化的特性。

当物体受到力或压力作用时，应变片会发生形变，导致其内部电阻发生变化。

根据应变片的电阻与应变之间的线性关系，可以通过测量电阻值的变化来确定物体所受力或压力的大小。

三、应变片的电桥测量原理为了提高应变片的灵敏度和准确度，通常将多个应变片组合成电桥进行测量。

电桥是由四个电阻组成的电路，其中两个电阻是固定的，另外两个电阻是应变片。

当物体受到力或压力作用时，应变片的电阻发生变化，导致电桥不平衡，产生电桥输出信号。

通过测量电桥输出信号的大小和方向，可以确定物体所受力或压力的大小和方向。

四、应变片的灵敏度和精度应变片的灵敏度和精度是衡量其性能的重要指标。

灵敏度是指应变片电阻变化与应变之间的关系，通常用单位应变引起的电阻变化来表示。

精度是指应变片测量结果与实际值之间的偏差，通常用百分比或小数表示。

为提高应变片的灵敏度和精度，需要注意以下几点：1.选择合适的应变片材料和结构，使其具有较大的应变灵敏度。

2.正确安装应变片，使其与被测物体紧密接触，避免应变传递的损失。

3.使用合适的电桥电路和测量仪器，提高测量的准确度和稳定性。

4.进行校准和调试，确保应变片的测量结果与实际值相符。

五、应变片的应用领域应变片具有广泛的应用领域，常见的应用包括：1.结构应变测量：用于测量建筑、桥梁、航天器等结构的应变情况，评估其安全性和可靠性。

2.力学实验：用于测量材料的应力-应变关系、材料的弹性模量等力学性能参数。

实验应力分析实验报告实验应力分析实验报告引言实验应力分析是一项重要的实验技术，它可以帮助我们了解材料在受力时的行为和性能。

通过实验应力分析，我们可以测量和分析材料的应力分布、应变变化以及材料的强度和刚度等关键参数。

本实验报告将介绍实验应力分析的基本原理、实验装置和实验结果，并对实验结果进行分析和讨论。

实验原理实验应力分析是基于材料力学和应变测量原理的。

在实验中，我们通常使用应变计或应变片来测量材料的应变变化。

应变计是一种敏感的应变测量仪器，它可以将材料受力后产生的微小应变转化为电信号。

通过测量这些电信号的变化，我们可以推断出材料的应变分布和应力分布。

实验装置实验应力分析通常需要使用一些特殊的装置和设备。

在本次实验中，我们使用了一台万能材料试验机和一套应变计测量系统。

万能材料试验机是一种常见的实验设备，它可以施加不同的载荷和测量材料的力学性能。

应变计测量系统由应变计和数据采集设备组成，它可以实时记录材料的应变变化，并将数据传输到计算机进行处理和分析。

实验步骤在实验中，我们首先需要选择合适的试样和应变计。

试样的选择要考虑到材料的特性和实验要求。

应变计的选择要根据试样的形状和应变范围来确定。

然后，我们将应变计粘贴在试样表面，并将试样安装到万能材料试验机上。

在施加载荷前，我们需要对应变计进行校准，以确保测量的准确性。

接下来，我们可以施加不同的载荷和测量试样的应变变化。

最后，我们将实验数据导入计算机，并进行数据处理和分析。

实验结果与分析通过实验应力分析，我们得到了试样在不同载荷下的应变数据。

根据这些数据，我们可以绘制应变-载荷曲线，从而分析试样的应力分布和强度特性。

同时，我们还可以计算试样的刚度和弹性模量等力学参数。

通过对实验结果的分析，我们可以得出以下结论：1. 应变分布不均匀：在试样受力过程中，应变分布通常不是均匀的。

这是由于试样的几何形状、材料的性质以及施加的载荷等因素的影响。

通过实验应力分析，我们可以观察到应变的集中区域和变化规律，从而了解材料的应力分布情况。

应变片的原理及应用1. 应变片的原理应变片（Strain Gauge）是一种电阻型传感器，主要用于测量物体的应变。

应变片通过被称为应变的物理量来检测应变，应变是指物体在受到力或外力作用下发生的长度变化。

应变片的原理建立在所谓的电阻应变效应上。

电阻应变效应是指当应变片受到应变时，其内部电阻发生变化。

这是因为应变片通常由金属箔片制成，当应变作用在金属表面时，金属的形状会发生改变，从而改变了金属箔片的长度和面积，进而改变了它的电阻。

应变片通常包含一个金属箔片电阻，通过粘贴或焊接到需要测量应变的物体上。

当应变作用在物体上时，应变片内部的电阻发生变化。

这个变化可以通过通过变化的电阻值来测量。

2. 应变片的应用应变片被广泛应用于工程和科学领域，用于测量材料的应变和压力、负荷等力学量。

以下是一些常见的应变片应用：2.1 压力传感器应变片被用作压力传感器的核心组件。

应变片可以将物体受到的压力转换成电信号。

通过测量应变片的电阻变化，可以得到物体受到的压力大小。

这种技术在工业领域、汽车工程和航空航天等领域中被广泛应用。

2.2 应力分析应变片可以用于应力分析，即测量物体受到的内部力的大小和分布情况。

通过将应变片粘贴或焊接到需要测量的物体表面上，可以测量物体在受力条件下的应变情况。

结合物体的几何形状，可以计算出物体受力的大小和方向。

2.3 称重传感器应变片被广泛应用于称重传感器领域。

通过将应变片安装在称重装置上，可以测量出物体的重量。

当物体放在称重装置上时，应变片受到物体重力的作用，从而发生应变。

通过测量应变片的电阻变化，可以得到物体的重量值。

2.4 疲劳测试应变片在材料和结构疲劳测试中也发挥着重要的作用。

通过测量应变片在材料或结构受到循环载荷作用下的变化，可以分析材料或结构的疲劳性能。

2.5 雷达、声纳应变片可用于雷达和声纳系统中，用于测量天线或声纳振动的应变变化。

通过测量应变片的电阻变化，可以得到天线或声纳振动的变化情况，从而实现对目标的检测和追踪。

应变片测试原理及在实际工程中的应用应变片是一种用于测量物体变形和应力的传感器。

它由一个薄而灵活的材料制成，常用的材料包括金属，如铜和铬镍合金，以及聚合物，如聚酰胺。

当物体受到力或压力时，应变片发生形变，形成应变，然后应变片根据形变的大小产生电阻或电压的变化。

应变片的工作原理是基于金属材料的一个重要性质，即电阻随着其长度和横截面积的变化而改变。

当应变片受到外力作用时，它会发生形变，长度和横截面积会发生变化，导致电阻值发生变化。

一般情况下，应变片的电阻值与应变成正比，可以通过测量电阻值的变化来确定应变的大小。

在实际工程中，应变片被广泛应用于应力和变形的测量。

下面是一些常见的应用例子：1.结构工程：应变片可以用于测量建筑物、桥梁、隧道等结构体的应力分布和变形情况。

通过安装在结构体上的应变片，可以实时监测结构体的受力状况，从而判断其是否超过了设计极限。

2.汽车工业：应变片可以用于测量汽车结构中的应力和变形，在汽车碰撞测试中起到重要作用。

通过安装在车身、座椅等部位的应变片，可以检测到碰撞力的传递路径和程度，为汽车的安全设计提供重要参考。

3.航空航天工业：应变片在航空航天领域被广泛应用于机身、机翼、发动机等部件的应力和变形测量。

通过在关键部位安装应变片，可以对飞行器在恶劣环境下的应力状况进行监测，为结构设计和材料选择提供指导。

4.压力传感器：应变片可以用于制作压力传感器，常见的例子是称重传感器。

应变片被安装在称重传感器的弹性结构上，当物体施加在传感器上时，结构会发生弯曲形变，导致应变片发生形变，进而测量出物体的重量。

总之，应变片测试原理是基于材料的电阻随长度和横截面积变化的特性，当受到力或压力时，应变片会发生形变，产生电阻或电压的变化。

在实际工程中，应变片广泛应用于结构工程、汽车工业、航空航天工业以及压力传感器等领域，用于测量应力和变形，为设计和生产提供重要参考。

一、实验目的1. 了解应变片的工作原理和性能特点。

2. 掌握应变片在电桥电路中的应用。

3. 学习如何通过电桥电路测量应变片的电阻变化。

4. 分析应变片的线性度、灵敏度等性能指标。

二、实验原理应变片是一种将力学量（如应力、应变等）转换为电阻变化的传感器。

其工作原理基于应变片材料的电阻应变效应，即当材料受到外力作用时，其电阻值会发生相应的变化。

本实验采用金属箔式应变片，通过电桥电路将应变片的电阻变化转换为电压输出。

三、实验器材1. 金属箔式应变片2. 电桥电路3. 测量电路4. 稳压电源5. 数字多用表6. 负载（砝码）7. 支架四、实验步骤1. 将金属箔式应变片粘贴在支架上，确保其受力均匀。

2. 搭建电桥电路，将应变片接入电桥电路中。

3. 调整电桥电路，使电桥处于平衡状态。

4. 在应变片上施加不同大小的力，观察电桥电路输出电压的变化。

5. 记录不同力值下电桥电路的输出电压。

6. 分析应变片的线性度、灵敏度等性能指标。

五、实验结果与分析1. 线性度分析通过实验数据，绘制应变片电阻值与应变值的关系曲线，观察曲线的线性度。

实验结果表明，金属箔式应变片的线性度较好，满足实际应用需求。

2. 灵敏度分析计算应变片在不同应变值下的电阻变化率，即灵敏度。

实验结果表明，金属箔式应变片的灵敏度较高，能够有效地将力学量转换为电阻变化。

3. 温度影响分析观察应变片在不同温度下的电阻变化，分析温度对应变片性能的影响。

实验结果表明，金属箔式应变片对温度的敏感性较高，需要考虑温度补偿。

六、实验结论1. 金属箔式应变片是一种将力学量转换为电阻变化的传感器，具有较好的线性度和灵敏度。

2. 电桥电路能够有效地将应变片的电阻变化转换为电压输出，适用于实际应用。

3. 需要考虑温度对应变片性能的影响，采取相应的补偿措施。

七、实验拓展1. 研究不同类型应变片的性能特点，比较其优缺点。

2. 探讨应变片在不同领域的应用，如力传感器、位移传感器等。
