应力-应变曲线(stress-strain curves)根据圆柱试件静力拉伸试验所得拉伸图(图a),对曲线上各对应点用试件原始尺寸除拉伸力与绝对伸长所得出的应力与延伸率的关系曲线(图6)。
应力一应变曲线是金属塑性加工工作中最重要的参考资料之一。
应力及应变值按下式计算:式中σi 表示拉伸图上任意点的应力值,δi为i点的延伸率,Pi及Δli为该点的拉力与绝对伸长值,F0及l为试件的断面积和计算长度。
试件受拉伸时,先产生弹性变形,这时应力应变成比例,当出现二者不能保持线性关系的点时,表示材料已屈服而将发生塑性变形,这时的应力定义为屈服应力或流变应力,用σs表示,其求法见屈服点。
拉伸时当试件计算长度上的均匀变形阶段结束而产生细颈时,变形将集中在细颈部分。
出现细颈前材料所能承受的应力名为强度极限或抗拉强度,用σb表示σb =Pmax/F式中Pmax为拉伸图上所记录的最大载荷值。
试件出现细颈后很快即断裂,断裂应力σfσf =Pf/Tf式中Pf 是断裂时的拉力,Ff是断口面积。
试件拉断时的延伸率δf(%)或断面收缩率ψ(%)是表示材料可承受最大塑性变形能力的指标:矾一牮×100(4)£fPf=盐≯×100(5)』’0式中厶和Ff是将断开的试件对合后测定的试件长度和断口处的面积。
抗拉强度靠及延伸率d或断面收缩率妒是材料性能的两个基本指标,在工程上有着广泛的应用。
屈服应力民(或乱:)是金属塑性加工时变形体开始产生塑性变形所必需的最小应力,它是计算变形力的一个重要参数。
应力-应变曲线表征材料受外力作用时的行为。
材料受力后即发生弹性变形,这时应力应变呈简单的线性关系,继续增加作用力至一定大小后材料将出现塑性变形,以后变形与应力的关系复杂,当塑性变形至一定程度以后,试件破断则变形过程终结。
所以任何变形过程均包括弹性变形、塑性变形及破断3个典型阶段。
金属的塑性加工过程处于弹性变形与破断二者之间。
首先要创造一定的应力状态条件使金属能发生塑性变形,其次是安排一个使塑性变形尽可能大又不致发生破坏的热力学条件。
应力应变曲线
应力-应变曲线描述了材料在受到外部力作用下的应力和应变之间的关系。
应力(stress)指的是材料在单位面积上受到的力的大小,通常以强度(N/m^2)作为单位。
应力-应变曲线的横轴通常表示材料的应变(strain),应变指的是材料在受到力后产生的形变程度,通常以长度的相对变化或者角度的相对变化表示。
应力-应变曲线通常可以分为四个阶段:
1. 弹性阶段(Elastic region):当材料受到小应力时,材料会表现出弹性行为,即应变与应力成正比。
在这个阶段,应力增加时材料会发生形变,但一旦外力消失,材料会恢复到原来的形状。
2. 屈服阶段(Yield Point):当材料受到足够大的应力时,材料会超过其弹性限度,开始发生可见的形变。
这个阶段的应力-应变曲线通常表现为一个明显的曲线,材料开始变得塑性。
3. 塑性阶段(Plastic region):在这个阶段,材料受到的应力继续增加,但应变的增加速度逐渐减慢。
材料开始发生不可逆的塑性变形。
4. 断裂阶段(Fracture point):当材料受到过大的应力时,材料会发生断裂,即完全失去其机械性能。
应力-应变曲线的形状和材料的性质,结构和处理方式等因素密切相关。
不同材料(如金属、塑料、陶瓷等)的应力-应变曲线会有所不同,也受到温度、湿度等环境条件的影响。
这在工程设计和材料选择中具有重要的意义,可以帮助工程师评估材料的强度、延展性、可塑性和抗断裂性等性能。
材料拉伸试验应力-应变曲线材料力学是物理学的分支,主要研究物质的形变与内部应力之间的关系以及材料在外部受到力的作用下的性能变化。
在工程学领域中,材料力学是一个非常重要的领域,因为它对于各种结构的设计、材料的选择和生产过程中质量的控制都有很大的影响。
拉伸试验是材料力学中最常用的测试方法之一,它能够测定材料的力学性质,如杨氏模量、屈服强度、抗拉强度、断裂强度等。
在拉伸试验中,材料在单向应力下被拉伸,在一定的控制条件下测定它的应变和应力,并通过绘制应力-应变曲线来描述它的力学行为。
接下来,我们将详细介绍拉伸试验的应力-应变曲线。
拉伸试验的应力-应变曲线是指材料在拉伸过程中应力和应变随时间的变化图像。
试验时,先将样品固定在拉伸机上,拉伸机施加一个力使其拉伸,然后测量材料的长度和外力大小。
在拉伸过程中,材料受到的拉伸力会逐渐增加,而它的截面积也会随之减小,因为拉伸后材料受到的长度变化不同导致其截面积发生变化。
应力计算公式如下:$$\sigma = \frac{F}{A_0}$$其中,$\sigma$ 表示应力,$F$ 表示拉伸过程中施加的外力,$A_0$ 表示试件的原始横截面积。
应力-应变曲线通常分为三个阶段:线弹性阶段、屈服阶段和断裂阶段。
1.线弹性阶段:在由于外力作用下,材料开始变形的时候,如果这个过程的变形程度比较小,材料会发生线弹性变形。
在这个阶段,材料的应力-应变曲线是一条直线,称为弹性阶段线。
2.屈服阶段:当变形程度比较大时,材料就会进入到屈服阶段。
在这个阶段中,材料的应变开始急剧增加,这是因为材料的内部结构开始发生变化,这是因为材料中的晶粒会逐渐发生滑移,从而使得材料的形状发生变化。
这种变化会导致材料内部的应力分布发生变化,所以材料的应力-应变曲线开始出现断崖式的变化。
在这个阶段中,材料的应力达到最大值,然后开始发生下降,这个时候可以测定材料的屈服强度。
3.断裂阶段:在超过屈服强度的作用下,材料会进入断裂阶段。
在应力-应变曲线中,应力是F除以试样的原始横截面积,应变是△L除以试样的标距L。
然而在拉伸过程中,试样原始截面逐渐变小,所以实际的应力应该是瞬时试验力F除以瞬时截面面积S。
而实际的真应变,则是瞬时伸长与瞬时长度之比的积分。
由此我们可以得到真应力-应变曲线。
真应力-应变曲线,横坐标为e,表示真实应变值,de=dl/l。
纵坐标为s,表示真应力,s=F/A。
其中F、A、l均表示瞬时值。
OP段仍为弹性变形部分。
PB段为产生颈缩前的均匀变形阶段,斜率D=ds/de为材料的形变强化模数,这个阶段的D随变形增加而减少。
BK段为局部变形阶段,试样开始发生颈缩。
BK前段部分,D为一常数,代表形变强化趋于稳定。
曲线最后发生翘曲,由于颈缩发展到一定程度之后,三向应力不利于变形造成的。
从真实应力-应变曲线可以看出,材料抵抗塑性变形的能力随应变增加而上升的,也就是发生加工硬化。
所以真实应力-应变曲线又称为硬化曲线。
应力-应变曲线是用来描述材料在受到外部力作用时,其应力和应变之间的关系的图形。
这些曲线可以用来了解材料的弹性和塑性行为,以及其破坏点等重要信息。
应力-应变曲线的类型可以分为几种常见的情况:
1. 弹性材料的应力-应变曲线:
-在弹性阶段,应力和应变成正比,遵循胡克定律。
-弹性材料在卸载后会完全恢复原始形状。
-典型的弹性曲线是线性上升的,没有明显的屈服点。
2. 塑性材料的应力-应变曲线:
-塑性材料在一定应力下会发生屈服,超过这一点后应变增加但应力基本稳定。
-塑性材料的曲线通常有明显的屈服点。
-塑性变形是不可逆的,材料在卸载后会有永久的变形。
3. 韧性材料的应力-应变曲线:
-韧性材料通常在屈服点之后继续延展,具有良好的抗断裂性能。
-曲线的下降部分较为缓和,表示能够吸收相对大的应变能量。
4. 脆性材料的应力-应变曲线:
-脆性材料通常在屈服点之后迅速断裂,没有明显的延展性。
-曲线的下降部分陡峭,表示应变能量较小,容易断裂。
应力-应变曲线的形状取决于材料的类型,因此不同的材料会具有不同的曲线类型。
这些曲线可以用来评估材料的性能、工程应用以及材料的破坏特性。
自开始加载至应力达到A点以前,应力应变成线性关系,A点称比例极限,OA段属于弹性工作阶段。
应力达到Bˊ点后,钢筋进入屈服阶段,产生很大的塑性形变,Bˊ点应力称为屈服强度(流限),在应力-应变曲线中呈现一水平段B〞B,称为流幅。
超过B点后,应力-应变关系重新表现为上升的曲线,B-C段为强化阶段。
曲线最高点C点的应力称为抗拉强度。
此后钢筋试件产生颈缩现象,应力应变关系成为下降曲线,应变继续增大,到D点钢筋被拉断。
D点所对应的横坐标称为伸长率,它标志钢筋的塑性。
伸长率越大,塑性越好。
钢筋塑性除用伸长率标志外,还用冷弯试验来检验。
冷弯就是把直径为D的钢辊转弯转α角而不发生裂纹。
钢筋塑性越好,钢辊直径D可越小,冷弯角α就越大。
屈服强度(流限)是软钢的主要强度指标。
在混凝土中的钢筋,当应力达到屈服强度后,荷载不增加,而应变会继续增大,使得混凝土开展过宽,构件变形过大,结构不能正常使用。
所以软钢钢筋的受拉强度限值以屈服强度为准,钢筋的强化阶段只作为一种安全储备考虑。
钢材中含碳量越高,屈服强度和抗拉强度就越高,伸长率就越小,流幅也相应缩短。

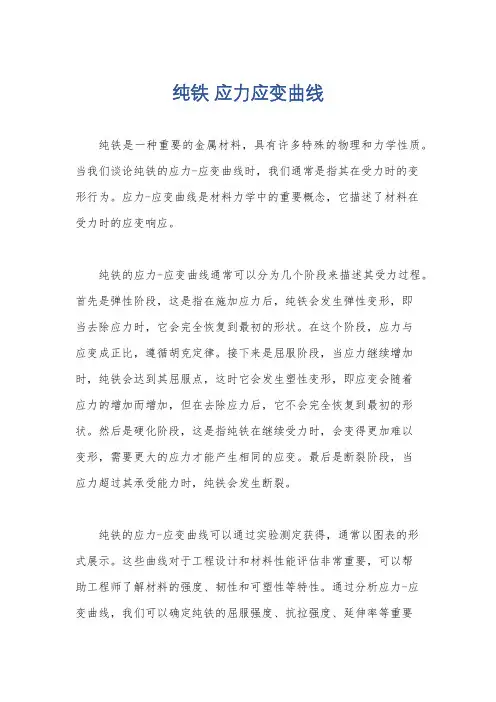

纯铁应力应变曲线
纯铁是一种重要的金属材料,具有许多特殊的物理和力学性质。
当我们谈论纯铁的应力-应变曲线时,我们通常是指其在受力时的变
形行为。
应力-应变曲线是材料力学中的重要概念,它描述了材料在
受力时的应变响应。
纯铁的应力-应变曲线通常可以分为几个阶段来描述其受力过程。
首先是弹性阶段,这是指在施加应力后,纯铁会发生弹性变形,即
当去除应力时,它会完全恢复到最初的形状。
在这个阶段,应力与
应变成正比,遵循胡克定律。
接下来是屈服阶段,当应力继续增加时,纯铁会达到其屈服点,这时它会发生塑性变形,即应变会随着
应力的增加而增加,但在去除应力后,它不会完全恢复到最初的形状。
然后是硬化阶段,这是指纯铁在继续受力时,会变得更加难以
变形,需要更大的应力才能产生相同的应变。
最后是断裂阶段,当
应力超过其承受能力时,纯铁会发生断裂。
纯铁的应力-应变曲线可以通过实验测定获得,通常以图表的形
式展示。
这些曲线对于工程设计和材料性能评估非常重要,可以帮
助工程师了解材料的强度、韧性和可塑性等特性。
通过分析应力-应
变曲线,我们可以确定纯铁的屈服强度、抗拉强度、延伸率等重要
参数,这些参数对于材料的选择和使用至关重要。
总的来说,纯铁的应力-应变曲线是描述其受力行为的重要工具,通过对这些曲线的研究和分析,我们可以更好地理解纯铁的力学性能,从而更好地应用和利用这一重要材料。
應力-應變曲線圖StrainStress Fy :材料受力超過降伏點後,即產生永久變形Fp : 材料受力低於Fp時外力除去後可恢復原狀Ft : 材料受外力而斷裂yield strength400450500550600650S am ple A 300350400450500550S a m p l e B 18732654T ensile T est-S tress at Y eild(K gf/cm ^2)系統誤差亂度誤差亂度誤差系統誤差a. < 109極好(Excellent)b. 109~ 1010很好(Very Good)c. 1010~ 1011很好至一般(Good to Moderate)d. 1011~ 1012一般(Moderate)e. > 1012不足(Insufficient)Inner Filter 內濾鏡Outer Filter外濾鏡Application應用Test Method測試規範Borosilicate 硼矽玻璃Borosilicate硼矽玻璃模擬戶外太陽光–塗料,塑膠,建材,橡膠汽車內裝ASTM G155, ISO 4892-2-A,ISO 11341, Ford InnerMaterialsBorosilicate 硼矽玻璃Soda Lime碳酸玻璃模擬室內太陽光–紡織品,汽車內裝材料,DVD,CDROM,TFT,家電產品,印刷ISO 105-B02, ISO 4892-2-B, AATCC 16, JASO M346-93Quartz 石英玻璃Borosilicate硼矽玻璃模擬美國汽車內裝材料–car interior and exteriormaterialSAE J1885, SAE J1960Cira紅外線玻璃Soda Lime碳酸玻璃模擬戶外太陽光–塗料,塑膠,建材,橡膠ISO 4892-2-A Xenon Arc InstrumentsApplication of Inner Filter& Outer Filter紅外線光譜儀(IR)γ-Rays 珈瑪射線X-RaysX射線Ultraviolet紫外線可見光Infrared紅外線Microwave微波RadioTclevisonWaves無線電波原子核躍遷內核層電子躍遷價電子躍遷分子振動、轉動分子轉動電子在磁場中之自旋排列波長µm10-4 10-310-210-1 1 10 102103104105106107波數cm-1108 107106105104103 10210 1 10-1 10-2 10-3-1範例-CH 2-SymmetricalstretchingAntisymmetricalstretching Scissoring Rocking Wagging TwistingFT-IR 應用實例-PVCCHOOR C-Cl C-Cl-ClPBT聚對苯二甲酸二丁烯酯●◇△○▼●芳香甜味PET聚對苯二甲酸二乙酯○◇■○▼●芳香甜味PPO聚苯撐氧●◆△○╳●酚味PC聚碳酸脂○◇■○◇●酚味PB聚丁烯△□○╳▼▲蠟燭味LDPE低密度聚乙烯●□○╳▼▲蠟燭味HDPE高密度聚乙烯●□○╳▼▲蠟燭味PP聚丙烯△□○╳▼▲蠟燭味PVCs聚氯乙烯(軟質)○◇○○╳■鹽酸+DOP 味PVCr聚氯乙烯(硬質)○□△○╳■鹽酸+焦味POM聚縮醛●◇■╳▼▲甲醛味PU 聚尿酯樹脂○□○╳▼●異氰酸脂味(isocyanate)名稱中文學名○透明△半透明●不透明◇光亮□油滑◆不光亮○柔軟△半硬■硬質○有黑煙╳無黑煙▼滴垂◇無滴垂╳自熄●黃▲藍■綠燃燒後之氣味。
应力应变曲线得出延伸率
应力-应变曲线(也称为应力-应变关系曲线)是描述材料在外
力作用下变形行为的图形,用来表示应变与应力之间的关系。
延伸率(也称为延伸量)是材料在受力后发生塑性变形的程度。
它是指在材料受力后,材料的长度或尺寸相对于初始长度或尺寸的增加量。
延伸率通常用百分比表示。
根据应力-应变曲线得出延伸率的方法如下:
1. 确定图形上的线性弹性区域:在应力-应变曲线中,通常有
一个线性弹性区域,此区域内的变形是可逆的,即材料在去除外力后能恢复到初始形状。
找出这个线性区域,并确定斜率。
2. 计算延伸率:在线性弹性区域,延伸率可以通过应变与应力的比值来计算,即延伸率 = 应变 / 斜率。
需要注意的是,应力-应变曲线通常并非直线,因此延伸率可
能在不同点之间有所差异。
此外,当材料发生塑性变形时,延伸率会随应力的增加而增加。
延伸率的大小和性质直接关系到材料的塑性变形能力。
一些材料具有高延伸率,意味着它们可以承受更大的变形而不破裂。
而一些材料的延伸率较低,意味着它们在受力后容易断裂。
应力应变曲线
应力应变曲线四个阶段是:
(1)弹性阶段ob:这一阶段试样的变形完全是弹性的,全部卸除荷载后,试样将恢复其原长。
(2)屈服阶段bc:试样的伸长量急剧地增加,而万能试验机上的荷载读数却在很小范围内波动。
如果略去这种荷载读数的微小波动不计,这一阶段在拉伸图上可用水平线段来表示。
(3)强化阶段ce试样经过屈服阶段后,若要使其继续伸长,由于材料在塑性变形过程中不断强化,故试样中抗力不断增长。
(4)颈缩阶段和断裂Bef试样伸长到一定程度后,荷载读数反而逐渐降低。
曲线的横坐标是应变,纵坐标是外加的应力。
曲线的形状反应材料在外力作用下发生的脆性、塑性、屈服、断裂等各种形变过程。
这种应力-应变曲线通常称为工程应力-应变曲线,它与载荷-变形曲线外形相似,但是坐标不同。
原理上,聚合物材料具有粘弹性,当应力被移除后,一部分功被用于摩擦效应而被转化成热能,这一过程可用应力应变曲线表示。
金属材料具有弹性变形性,若在超过其屈服强度之后 继续加载,材料发生塑性变形直至破坏。
这一过程也可用应力应变曲线表示。
该过程一般分为:弹性阶段、屈服阶段、强化阶段、局部变形四个阶段。
应力-应变曲线
应力-应变曲线是一个很重要的工程参数,用来描述物体对外力的反应,以及在力学变形
过程中物体材料所受的变形程度。
它在建护坝、桥梁、钢结构等工程建设中,具有重要的
参考价值。
应力-应变曲线的建立需要进行受力实验,从而确定材料的应力-应变曲线。
一般情况下,应力-应变曲线可以分为三段:线性、非线性和断裂部分。
线性段表示材料
的应力与应变呈现直线关系,应力随应变的增加而增加,即材料的弹性模量基本恒定;非
线性段表示材料的应力曲线突然变弯,即材料弹性模量随应变量的变大而减小,表明材料
强度开始逐渐衰减;断裂段则表示材料在后续应变量变大了,材料出现断裂现象,它反映
了材料强度的极限值。
它的实际模型表现形式也是多种多样,但是它们都反映了材料外力和应变变化之间的关系,可以用来预测材料的受力性能,进一步判断材料是否符合工程应用的要求,从而为工程的
设计和施工提供依据。
综上所述,应力-应变曲线是一种很重要的工程参数,可以用来表征物体的受力性能,为
工程的设计与施工提供重要参考。
