MATLAB实验三_线性系统的根轨迹

实验五利用MATLAB绘制系统根轨迹一、实验目的（1）熟练掌握使用MA TLAB绘制控制系统零极点图和根轨迹图的方法；（2）熟练使用根轨迹设计工具SISO；（2）学会分析控制系统根轨迹的一般规律；（3）利用根轨迹图进行系统性能分析；（4）研究闭环零、极点对系统性能的影响。

二、实验原理及内容1、根轨迹与稳定性当系统开环增益从变化时，若根轨迹不会越过虚轴进入s右半平面，那么系统对所有的K值都是稳定的；若根轨迹越过虚轴进入s右半平面，那么根轨迹与虚轴交点处的K值，就是临界开环增益。

应用根轨迹法，可以迅速确定系统在某一开环增益或某一参数下的闭环零、极点位置，从而得到相应的闭环传递函数。

2、根轨迹与系统性能的定性分析1）稳定性。

如果闭环极点全部位于s左半平面，则系统一定是稳定的，即稳定性只与闭环极点的位置有关，而与闭环零点位置无关。

2）运动形式。

如果闭环系统无零点，且闭环极点为实数极点，则时间响应一定是单调的；如果闭环极点均为复数极点，则时间响应一般是振荡的。

3）超调量。

超调量主要取决于闭环复数主导极点的衰减率，并与其它闭环零、极点接近坐标原点的程度有关。

4）调节时间。

调节时间主要取决于最靠近虚轴的闭环复数极点的实部绝对值；如果实数极点距虚轴最近，并且它附近没有实数零点，则调节时间主要取决于该实数极点的模值。

5）实数零、极点影响。

零点减小闭环系统的阻尼，从而使系统的峰值时间提前，超调量增大；极点增大闭环系统的阻尼，使系统的峰值时间滞后，超调量减小。

而且这种影响将其接近坐标原点的程度而加强。

【自我实践5-1】在实验内容（2）中控制系统的根轨迹上分区段取点，构造闭环系统传递函数，分别绘制其对应系统的阶跃响应曲线，并比较分析。

1：阻尼比=0.00196，k=5.942：阻尼比=0.246,k=2.163：阻尼比=0.669 k=0.6694：阻尼比=1.0,k=0,3855：阻尼比=1.2（无此阻尼，取-0.2）,k=24.5将数据填入实验数据记录表中。

|实验四 用MATLAB 绘制根轨迹图 （The Root Locus Using MATLAB ）一、绘制系统的根轨迹在绘制根轨迹之前，先把系统的特征方程整理成标准根轨迹方程r num(s)1+G(s)H(s)=1+K =0den(s)⋅其中：rK为根轨迹增益；num(s)为系统开环传递函数的分子多项式；den(s)为系统开环传递函数的分母多项式。

绘制根轨迹的调用格式有以下三：rlocus(num,den) 开环增益k 的范围自动设定； rlocus(num,den,k) 开环增益k 的范围人工设定； [K,p]=rlocfind(G ) 确定所选定处的增益和对应的特征根。

例4.1 已知某系统的开环传递函数为s s s s K s r 424)(23+++⋅=G试绘制该系统的根轨迹。

解： 在Matlab 命令窗口键入 num=[1 4];den=[1 2 4 0]; rlocus(num,den)可得如图4-1的结果。

-5-4-3-2-11-10-8-6-4-20246810Real AxisI m a g i n a r y A x i sRoot Locus图4-1由于采用rlocus()函数绘制根轨迹时，不同的根轨迹分支之间只区分颜色而不区分线形，所以打印时是不容易分辨各个分支的，需要在运行Matlab 程序时注意观察曲线的颜色。

■例4-2 若要求例4-1中的r K 在1到10之间变化，绘制相应的根轨迹。

解 在MATLAB 命令窗口键入 num=[1 4];den=[1 2 4 0];k=[1:0.5:10]; rlocus(num,den,k)可得如图4-2.的结果。

-4.5-4-3.5-3-2.5-2-1.5-1-0.500.5Root LocusReal AxisI m a g i n a r y A x i s图4-2例4-3 设系统的开环传递函数为)22)(3(()(2+++=s s s K s s rs H G ）试绘制其闭环系统的根轨迹图并在图上找出几点的相关数据。

MATLAB的实验仿真目录实验一MATLAB在控制系统模型建立与仿真中的应用 (1)实验二典型系统的时域响应分析 (13)实验三线性控制系统的根轨迹与频域分析 (17)实验四线性系统的校正 (22)附录一 MATLAB6.5 控制系统工具箱函数和结构化的控制语句 (30)附录二 SIMULINK 基本模块介绍 (34)实验一MATLAB 在控制系统模型建立与仿真中的应用一、MATLAB 基本操作与使用1. 实验目的1) 掌握MATLAB 仿真软件的安装及启动，熟悉MATLAB工作环境平台。

2) MATLAB 命令窗口，包括工具条以及菜单选项的使用；MATLAB 语言的基本规定，包括数值的表示、变量命名规定、基本运算符、预定义变量以及表达式等。

3) MATLAB图形绘制功能、M 文件程序设计和线性控制系统传递函数模型的建立等。

2. 实验仪器PC计算机一台，MATLAB软件1套3. 实验内容1) MATLAB 的启动这里介绍MATLAB 装入硬盘后，如何创建MATLAB 的工作环境。

方法一MATLAB 的工作环境由matlab.exe 创建，该程序驻留在文件夹matlab\bin\中。

它的图标是matlab。

只要从<我的电脑>或<资源管理器>中去找这个程序，然后双击此图标，就会自动创建如图1所示的MATLAB6.5 版的工作平台。

Command Window图1 在英文Windows 平台上的MATLAB6.5 MATLAB工作平台方法二假如经常使用MATLAB，则可以在Windows 桌面上创建一个MATLAB 快捷方式图标。

具体办法为：把<我的电脑>中的matlab 图标用鼠标点亮，然后直接把此图标拖到Windows桌面上即可。

此后，直接双击Windows 桌面上的matlab 图标，就可建立图1所示的MATLAB工作平台。

2) MATLAB工作环境平台桌面平台是各桌面组件的展示平台，默认设置情况下的桌面平台包括 6 个窗口，具体如下：① MATLAB 窗口MATLAB6 比早期版本增加了一个窗口。

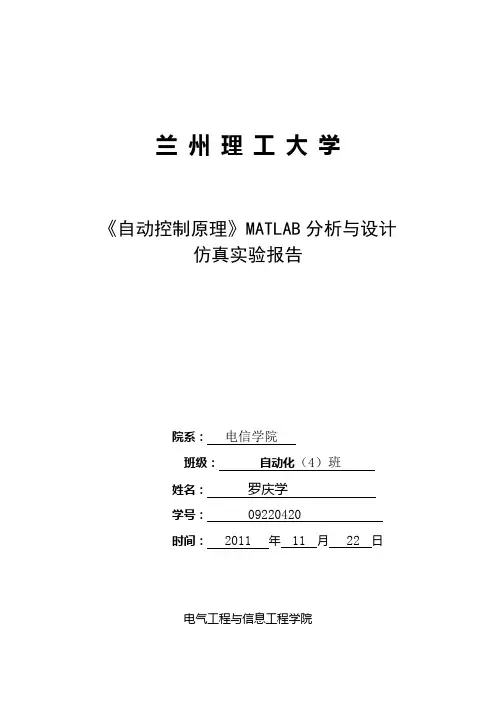

兰州理工大学《自动控制原理》MATLAB分析与设计仿真实验报告院系：电信学院班级：自动化（4）班姓名：罗庆学学号：09220420时间：2011年11月22日电气工程与信息工程学院《自动控制原理》MATLAB分析与设计仿真实验任务书（2010）一．仿真实验内容及要求：1．MATLAB软件要求学生通过课余时间自学掌握MATLAB软件的基本数值运算、基本符号运算、基本程序设计方法及常用的图形命令操作；熟悉MATLAB仿真集成环境Simulink的使用。

2．各章节实验内容及要求1）第三章线性系统的时域分析法∙对教材P136.3-5系统进行动态性能仿真，并与忽略闭环零点的系统动态性能进行比较，分析仿真结果；∙对教材P136.3-9系统的动态性能及稳态性能通过的仿真进行分析，说明不同控制器的作用；∙在MATLAB环境下完成英文讲义P153.E3.3。

∙对英文讲义中的循序渐进实例“Disk Drive Read System”，在100K时，试采=a用微分反馈使系统的性能满足给定的设计指标。

2）第四章线性系统的根轨迹法∙在MATLAB环境下完成英文讲义P157.E4.5；∙利用MATLAB绘制教材P181.4-5-(3）；∙在MATLAB环境下选择完成教材第四章习题4-10或4-18，并对结果进行分析。

3）第五章线性系统的频域分析法利用MATLAB绘制本章作业中任意2个习题的频域特性曲线；4）第六章线性系统的校正利用MATLAB选择设计本章作业中至少2个习题的控制器，并利用系统的单位阶跃响应说明所设计控制器的功能。

5）第七章线性离散系统的分析与校正∙利用MATLAB完成教材P383.7-20的最小拍系统设计及验证。

∙利用MATLAB完成教材P385.7-25的控制器的设计及验证。

二．仿真实验时间安排及相关事宜1．依据课程教学大纲要求，仿真实验共6学时，教师可随课程进度安排上机时间，学生须在实验之前做好相应的准备，以确保在有限的机时内完成仿真实验要求的内容；2．实验完成后按规定完成相关的仿真实验报告；3．仿真实验报告请参照有关样本制作并打印装订；4．仿真实验报告必须在本学期第15学周结束之前上交授课教师。

自动控制原理MATLAB仿真实验指导书李明编写广东工业大学自动化学院自动控制系二〇一四年九月实验项目名称：实验一线性系统的时域响应实验项目性质：MATLAB仿真实验所属课程名称：自动控制原理实验计划学时：2学时一、实验目的1.熟悉控制系统MATLAB仿真的实验环境。

2.掌握使用MATLAB进行系统时域分析的方法，研究一阶系统和二阶系统的时域响应特性。

二、实验环境装有MATLAB6.5或以上版本的PC机一台。

三、实验内容和要求1.了解和掌握MATLAB中传递函数表达式及输出时域函数表达式。

2.利用MATALB观察和分析一阶系统的阶跃响应曲线，了解一阶系统的参数：时间常数对一阶系统动态特性的影响。

3.掌握典型二阶系统模拟电路的构成方法；研究二阶系统运动规律。

研究其重要参数：阻尼比对系统动态特性的影响，分析与超调量%、过渡过程时t的关系。

间s四、实验方法1.MATLAB中建立传递函数模型的相关函数(1)有理分式降幂排列形式: tf()(2)零极点增益模型: zpk()(3)传递函数的连接方式: series(), parallel(), feedback()2.MATLAB中分析系统稳定性的相关函数(1)利用pzmap()绘制连续系统的零极点图；(2)利用roots()求分母多项式的根来确定系统的极点3.MATLAB中分析线性系统的时域响应的相关函数(1)生成特定的激励信号的函数gensig( )(2) LTI 模型任意输入的响应函数lsim( ) (3) LTI 模型的单位冲激响应函数impulse( ) (4) LTI 模型的阶跃响应函数step( )五、 实验步骤1. 线性系统的稳定性分析(1) 若线性系统的闭环传递函数为225()425G s ss，试绘制其零极点分布图，并据此判断系统的稳定性。

(2) 若线性系统的闭环传递函数为229(0.21)()( 1.29)s s G s s s s ，求出该闭环传递函 数的所有极点，并据此判断系统的稳定性。

第四章：根轨迹法第四章根轨迹法本章⽬录4.1 根轨迹的⼀般概念4.2 绘制根轨迹的数学依据及其性质4.3 绘制根轨迹的⼀般规则4.4 *绘制根轨迹的MATLAB函数介绍4.5 例题4.6 参数根轨迹和多回路系统的根轨迹4.7 正反馈回路和⾮最⼩相位系统根轨迹——零度根轨迹⼩结本章简介从前章得知闭环极点在根平⾯上的分布，反映着系统的固有性能。

故为了获得较好性能，就希望极点在根平⾯上有较好的分布。

亦即，为了研究系统的动态性能，就可以通过闭环极点在根平⾯上的分布来进⾏。

闭环极点是系统特征⽅程的根sb。

若其特征⽅程中，各系数变化，则⽆疑，其根sb也在变化。

各系数的变化往往相应着系统的许多实际参数的变化⽽形成。

在根迹中，⼀般总是以增益 (当然也可其它参数,如时间常数 )的变化⽽导致各系数的变化,即sb的变化。

如果连续变化,则sb也连续变化。

相应于由0连续变化到∞时, sb在根平⾯上的连续变化⽽形成的轨迹,即闭环系统特征根的根轨迹--若⼲条曲线。

这样,相应于各个值下的闭环极点在根平⾯上的分布就⼀⽬了然了。

这对系统的分析、设计带来了极⼤的⽅便.。

所谓根轨迹法，就是⽤图解的⽅法确定出闭环特征根的⼀种⽅法。

先在复数平⾯上画出系统某⼀参数的全部数值下的特征⽅程的所有根，即根轨迹。

然后⽤图解的⽅法确定出该参数某⼀特定数值时的闭环特征根。

从⽽分析出系统所具有的性能。

或反之，在根迹上先确定出符合系统性能要求的闭环特征根。

从⽽⽤图解的⽅法求出相应的系统应具有的参数值。

相对时域法，很直观，且避免了求解系统⾼阶特征⽅程的困难。

现在计算机科学有了飞速发展，特别是MATLAB语⾔及其相应⼯具箱，有强⼤的数值计算和图形绘制功能。

所以利⽤MATLAB语⾔相关函数绘制系统根迹及求根等均是轻⽽易举的事。

这就给根迹法的应⽤开辟了更好的前景。

本章在介绍传统的根轨迹法及其⽰例的同时，有机结合介绍MATLAB语⾔相关的根轨迹函数及相应⽰例的解题程序。

线性系统的校正实验报告（滞后校正） （超前校正）超前校正：已知单位负反馈系统被控对象的传递函数为：()(1)(4)KG s S S S =++，使用根轨迹解析法对系统进行超前串联校正设计，使之满足： 1）阶跃响应的超调量%20%σ=2）阶跃响应的调节时间不超过4(0.02)s t s =∆=±一、基于根轨迹法的串联超前校正的校正原理：当系统的性能指标以时域形式提出时，通常用根轨迹法对系统进行校正。

基于根轨迹法校正的基本思想是：假设系统的动态性能指标可由靠近虚轴的一对共轭闭环主导极点来表征，因此，可把对系统提出的时域性能指标的要求转化为一对期望闭环主导极点。

确定这对闭环主导极点的位置后，首先根据绘制根轨迹的相角条件判断一下它们是否位于校正前系统的根轨迹上。

如果这对闭环主导极点正好落在校正前系统的根轨迹上，则无需校正，只需调整系统的根轨迹增益即可；否则，可在系统中串联一超前校正装置1()(1)1C aTsG s a Ts+=>+,通过引入新的开环零点z c =-1/aT 和新的开环极点p c =-1/T 来改变系统原根轨迹的走向,使校正后系统的根轨迹经过这对期望闭环主导极点。

二、超前校正装置及其特性：典型超前校正装置的传递函数可写为1()(0)1C aTs G s a Ts+=>+式中a 为分度系数，T 为时间常数其频率响应1()1C jaT G j jTs ωωω+=+幅频特性：()c A ω=相频特性：11122(1)()1a T tg aT tg T tg aT ωφωωωω----=-=+由于a>1，()φω始终大于0，即超前校正装置始终提供超前相角。

超前装置提供一个极点和一个零点三、校正过程1）做出校正前系统的根轨迹和阶跃响应，如下图MATLAB代码：num=[1];den=[1 5 4 0];G0=tf(num,den) figure(1);rlocus(G0);sys=feedback(G0,1);figure(2);t=0:0.01:30;step(sys,t)grid2）根据21%100%e πςςσ--=⨯，可算出0.4559ς=，考虑到非主导极点和零点对超调量的影响，取0.5ς=又因为0.02∆=时， 4.44.4s nt ςωσ==，可得 2.2, 1.1n ωσ==期望闭环极点的纵坐标为21d ωως=- 1.9053d ω= 综上可得系统的一对希望的闭环主导极点为：1,2 1.1 1.9n d s j ςωω=-±=-±3）根据求得的主导极点，计算超前校正网络在1s 处应提供的超前角：1()(atan(1.9/2.9)*180/pi+180-atan(1.9/0.1)*180/pi+180-atan(1.9/1.1)*180/pi)o G s ∠=-得1()246.3131o G s ∠=-1180()o G s φ=--∠可得：66.3131φ=把()c G s 的零点设置在期望极点的正下方，即 1.1c z =-，从期望极点向左作角60φ=的负实轴交点上，可求得 5.5c p =- 4）校正后系统的开环传递函数为( 1.1)()(1)(4)( 5.5)K s G s s s s s +=+++由根轨迹的幅值条件，求得系统工作于期望极点处的K 值为36.2。
