《自动控制原理》实验指导书梅雪罗益民袁启昌许必熙南京工业大学自动化学院目录实验一典型环节的模拟研究--------------------------1 实验二典型系统时域响应和稳定性-------------------10 实验三应用MATLAB进行控制系统根轨迹分析----------15 实验四应用MATLAB进行控制系统频域分析------------17 实验五控制系统校正装置设计与仿真-----------------19 实验六线性系统校正-------------------------------22 实验七线性系统的频率响应分析---------------------26 附录：TDN—ACP自动控制原理教学实验箱简介----------31实验一 典型环节的模拟研究一． 实验目的1．熟悉并掌握TD-ACC +设备的使用方法及各典型环节模拟电路的构成方法。
2．熟悉各种典型环节的理想阶跃响应曲线和实际阶跃响应曲线。
对比差异、分析原因。
3．了解参数变化对典型环节动态特性的影响。
二．实验内容下面列出各典型环节的方框图、传递函数、模拟电路图、阶跃响应，实验前应熟悉了解。
1．比例环节 (P)A 方框图：如图1.1-1所示。
图1.1-1B 传递函数：K S Ui S Uo =)()( C 阶跃响应：)0()(≥=t Kt U O 其中 01/R R K =D 模拟电路图：如图1.1-2所示。
图1.1-2注意：图中运算放大器的正相输入端已经对地接了100K 的电阻，实验中不需要再接。
以后的实验中用到的运放也如此。
E 理想与实际阶跃响应对照曲线：① 取R0 = 200K ；R1 = 100K 。
② 取R0 = 200K ；R1 = 200K 。
2．积分环节(I)A ．方框图：如右图1.1-3所示。
图1.1-3B ．传递函数：TSS Ui S Uo 1)()(=C ．阶跃响应： )0(1)(≥=t t Tt Uo 其中 C R T 0=D ．模拟电路图：如图1.1-4所示。

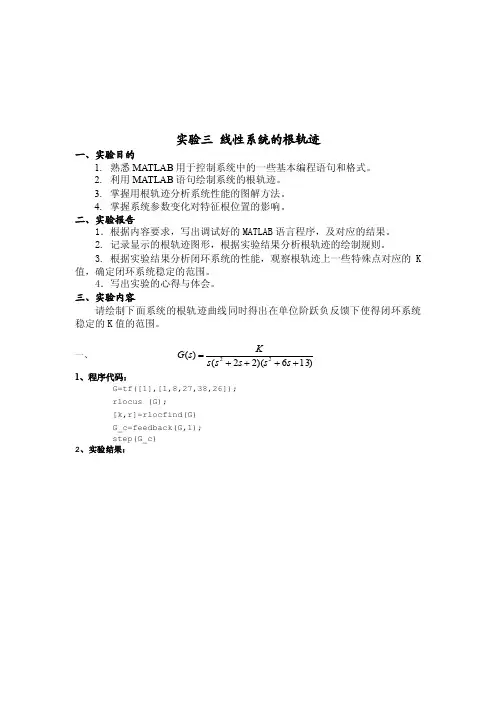

实验三 线性系统的根轨迹一、实验目的1. 熟悉MATLAB 用于控制系统中的一些基本编程语句和格式。
2. 利用MATLAB 语句绘制系统的根轨迹。
3. 掌握用根轨迹分析系统性能的图解方法。
4. 掌握系统参数变化对特征根位置的影响。
二、实验报告1．根据内容要求，写出调试好的MATLAB 语言程序，及对应的结果。
2. 记录显示的根轨迹图形，根据实验结果分析根轨迹的绘制规则。
3. 根据实验结果分析闭环系统的性能，观察根轨迹上一些特殊点对应的K 值，确定闭环系统稳定的范围。
4．写出实验的心得与体会。
三、实验内容请绘制下面系统的根轨迹曲线同时得出在单位阶跃负反馈下使得闭环系统稳定的K 值的范围。
一、 )136)(22()(22++++=s s s s s Ks G1、程序代码：G=tf([1],[1,8,27,38,26]); rlocus (G); [k,r]=rlocfind(G)G_c=feedback(G,1); step(G_c)2、实验结果：-8-6-4-22468Root LocusReal AxisI m a g i n a r y A x i sselected_point = -8.8815 + 9.4658i k =1.8560e+04 r =-10.2089 + 8.3108i -10.2089 - 8.3108i 6.2089 + 8.2888i6.2089 - 8.2888iTime (seconds)A m p l i t u d eselected_point =-9.5640 - 7.6273i k =1.3262e+04 r =-9.5400 + 7.6518i -9.5400 - 7.6518i 5.5400 + 7.6258i5.5400 - 7.6258iTime (seconds)A m p l i t u d eTime (seconds)A m p l i t u d eselected_point =-0.0095 + 2.1118i k =73.9872 r =-3.9617 + 2.4724i -3.9617 - 2.4724i -0.0383 + 2.1409i -0.0383 -2.1409iTime (seconds)A m p l i t u d e3、结果分析：根轨迹与虚轴有交点，所以在K 从零到无穷变化时，系统的稳定性会发生变化。
自动控制原理实验报告实验题目：线性系统的根轨迹班级：学号：姓名：指导老师：实验时间：一、实验目的1. 熟悉MATLAB 用于控制系统中的一些基本编程语句和格式。
2. 利用MATLAB 语句绘制系统的根轨迹。
3. 掌握用根轨迹分析系统性能的图解方法。
4. 掌握系统参数变化对特征根位置的影响。
二、实验内容同时得出在单位阶跃负反馈下使得闭环系统稳定的K 值的范围。
2．1绘制下面系统的根轨迹曲线)136)(22()(22++++=s s s s s Ks G程序：G=tf([1],[1 8 27 38 26 0]); rlocus (G); %绘制系统的根轨迹[k,r]=rlocfind(G) %确定临界稳定时的增益值k 和对应的极点r G_c=feedback(G,1); %形成单位负反馈闭环系统 step(G_c) %绘制闭环系统的阶跃响应曲线-12-10-8-6-4-20246-10-8-6-4-20246810Root LocusReal AxisI m a g i n a r y A x i s0204060801001201400.10.20.30.40.50.60.70.80.91Step ResponseTime (sec)A m p l i t u d e得出在单位阶跃负反馈下使得闭环系统稳定的K 值的范围：K>28.74252．2绘制下面系统的根轨迹曲线)10)(10012)(1()12()(2+++++=s s s s s K s G 程序：G=tf([1 12],[1 23 242 1220 1000]); rlocus (G); %绘制系统的根轨迹[k,r]=rlocfind(G) %确定临界稳定时的增益值k 和对应的极点r G_c=feedback(G,1); %形成单位负反馈闭环系统 step(G_c) %绘制闭环系统的阶跃响应曲线-60-50-40-30-20-100102030-50-40-30-20-1001020304050Root LocusReal AxisI m a g i n a r y A x i s01234560.0020.0040.0060.0080.010.012Step ResponseTime (sec)A m p l i t u d e得出在单位阶跃负反馈下使得闭环系统稳定的K 值的范围： K>1.1202e+032．3绘制下面系统的根轨迹曲线)11.0012.0)(10714.0()105.0()(2++++=s s s s s K s G 程序：G=tf([5 100],[0.08568 1.914 17.14 100 0]); rlocus (G); %绘制系统的根轨迹[k,r]=rlocfind(G) %确定临界稳定时的增益值k 和对应的极点r G_c=feedback(G,1); %形成单位负反馈闭环系统step(G_c) %绘制闭环系统的阶跃响应曲线-60-50-40-30-20-10010203040-60-40-200204060Root LocusReal AxisI m a g i n a r y A x i s012345670.10.20.30.40.50.60.70.80.91Step ResponseTime (sec)A m p l i t u d e得出在单位阶跃负反馈下使得闭环系统稳定的K 值的范围：K> 7.8321根据实验结果分析根轨迹的绘制规则：⑴绘制根轨迹的相角条件与系统开环根轨迹增益 值的大小无关。
实验课程名称 实验项目名称实验报告内容包含：实验目的、实验仪器、实验原理，实验内容、实验步骤、实验数据整理 与归纳（数据、图表、计算等）、实验结果分析、实验思考题、实验心得。
【实验目的】1、 会用PID 法设计球杆系统控制器;2、 设计并验证校正环节；【实验仪器】1、 球杆系统；2、 计算机，Matlab 平台；【实验原理】1、PID 简介PID 的控制算法有很多，不同的算法各有其针对性。
图 2.2.1，图2.2.2，图2.2.3给 出了三种不同的算法。
在模拟控制系统中，控制器最常用的控制规律是 PID 控制。
模拟PID控制系统原理框图如图3.2.1所示。
学生实验报告自动控制原理 实验二PID 校正系统由模拟PID 控制器和被控对象组成技世列口理N 慕笛甩用扭用期 m 雀莎先行pm 控制也尉mK 2JJ 蚀 HD (MUMPID 控制器是一种线性控制器，它根据给定值 rt 与实际输出值yt 构成控制偏差etet 二rt -y t ( 2.2.1)将偏差的比例P 、积分I 和微分D 通过线性组合构成控制量，对被控对象进行控制, 故称PID 控制器。
其控制规律为或写成传递函数的形式=K p 1+丄 +T D S (2.2.3)I T i S 丿式中：K p ——比例系数；T |——积分时间常数；T D ——微分时间常数 在控制系统设计和仿真中，也将传递函数写成式中：K P ——比例系数；K |——积分系数；K D ——微分系数。
上式从根轨迹角度看， 相当于给系统增加了一个位于原点的极点和两个位置可变的零点。
简单说来，PID 控制器各校正环节的作用如下：A 、 比例环节：成比例地反映控制系统的偏差信号 et ，偏差一旦产生，控制器立即产生 控制作用，以减少偏差。
B 、 积分环节：主要用于消除稳态误差，提高系统的型别。
积分作用的强弱取决于积分时间常数T |，T |越大，积分作用越弱，反之则越强。
C 、 微分环节：反映偏差信号的变化趋势（变化速率），并能在偏差信号值变得太大之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减小调节时间。

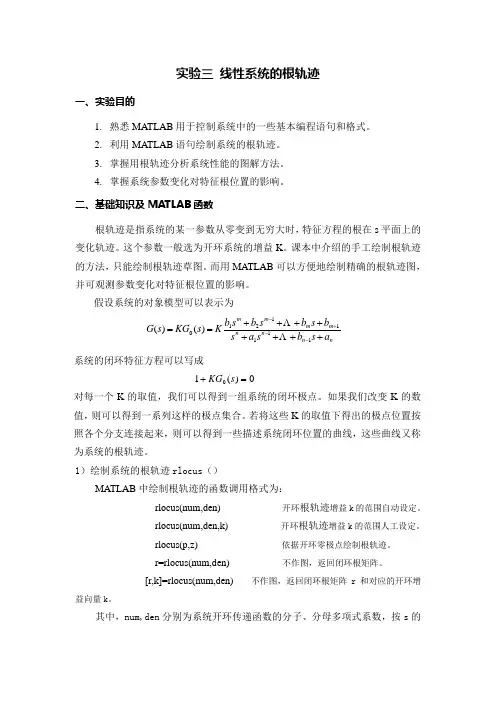

实验三 线性系统的根轨迹一、实验目的1. 熟悉MATLAB 用于控制系统中的一些基本编程语句和格式。
2. 利用MATLAB 语句绘制系统的根轨迹。
3. 掌握用根轨迹分析系统性能的图解方法。
4. 掌握系统参数变化对特征根位置的影响。
二、基础知识及MATLAB 函数根轨迹是指系统的某一参数从零变到无穷大时，特征方程的根在s 平面上的变化轨迹。
这个参数一般选为开环系统的增益K 。
课本中介绍的手工绘制根轨迹的方法，只能绘制根轨迹草图。
而用MATLAB 可以方便地绘制精确的根轨迹图，并可观测参数变化对特征根位置的影响。
假设系统的对象模型可以表示为nn n n m m m m a s b s a s b s b s b s b K s KG s G ++++++++==--+-11111210)()( 系统的闭环特征方程可以写成0)(10=+s KG对每一个K 的取值，我们可以得到一组系统的闭环极点。
如果我们改变K 的数值，则可以得到一系列这样的极点集合。
若将这些K 的取值下得出的极点位置按照各个分支连接起来，则可以得到一些描述系统闭环位置的曲线，这些曲线又称为系统的根轨迹。
1）绘制系统的根轨迹rlocus （）MATLAB 中绘制根轨迹的函数调用格式为：rlocus(num,den) 开环根轨迹增益k 的范围自动设定。
rlocus(num,den,k) 开环根轨迹增益k 的范围人工设定。
rlocus(p,z) 依据开环零极点绘制根轨迹。
r=rlocus(num,den) 不作图，返回闭环根矩阵。
[r,k]=rlocus(num,den) 不作图，返回闭环根矩阵r 和对应的开环增益向量k 。
其中，num,den 分别为系统开环传递函数的分子、分母多项式系数，按s 的降幂排列。
K 为根轨迹增益，可设定增益范围。
例3-1：已知系统的开环传递函数924)1()(23++++=*s s s s K s G ，绘制系统的根轨迹的MATLAB 的调用语句如下：num=[1 1]; %定义分子多项式 den=[1 4 2 9]; %定义分母多项式 rlocus (num,den) %绘制系统的根轨迹 xlabel(‘Real Axis ’),ylabel(‘Imaginary Axis ’) %给坐标轴加上说明 title(‘Root Locus ’) %给图形加上标题名 注意：标点符号是不是中文输入法下进行输入的 则该系统的根轨迹如图3-1所示：若上例要绘制根轨迹增益K 在（1，10）的根轨迹图，则此时的MATLAB 的调用格式如下，对应的根轨迹如图3-2所示。
线性系统的根轨迹法实验报告实验二线性系统的根轨迹法一,实验目的1，掌握matlab绘制根轨迹的方法。
2，观察k值变化对系统稳定性的影响。
3，掌握系统临界稳定情况下k值得求取。
4，了解增设零点对系统稳定的影响以及改善系统稳定性的方法。
二，实验原理根轨迹的概念:所谓根轨迹就是当开环系统某一参数从零变到无穷大时，闭环系统特征方程式的根在s平面上变化的轨迹。
根轨迹与系统性能:有了根轨迹就可以分析系统的各种性能了，稳定性的判定，当开环增益从零变到无穷大时，根轨迹不会越过虚轴进入s平面的右半平面，此时K的范围为系统稳定的范围，根轨迹与虚轴的交点处的K值，为系统的临界开环增益，开根轨迹进入s平面的右半平面时所对应的K值为系统不稳定的情况。
三，实验内容A、设单位负反馈系统的开环传递函数为G(s)=K/(s*(s+1)(s+5)) (1) 绘制系统的根轨迹，并将手工绘制结果与实验绘制结果比较; (2) 从实验结果上观察系统稳定的K 值范围;(3) 用simulink 环境观察系统临界稳定时的单位阶跃响应分析:绘制根轨迹的matlab文本为clfnum=1;den=conv([1 1 0],[1 5]); rlocus(num,den) %绘制系统根轨迹1,得到如图的根轨迹图:2,用鼠标点击根轨迹与虚轴处的交点可得到临界稳定的开环增益K=30,所以系统稳定的K值范围为0―30。
3，在simulink环境下按下图连接电路:取增益为30的时候在示波器下观察单位节约响应，输出波形为:由图可以看出单位阶跃响应的输出为等幅的震荡输出，所以此时系统为临界稳定状态。
当改变开环增益为50和20时观察示波器，得到输出波形分别为:由图可知当增益K为50时输出为不稳定的震荡输出，此时系统不稳定，当增益K为20时输出的波形震荡越来越缓慢，最后趋于稳定，所以此时的系统是稳定的。
B，设单位反馈控制系统的开环传递函数为G(S)=K(s+3)/s(s+1)(s+2)(1) 仿照上题绘制系统的根轨迹，并判断系统的稳定性; 参照第一题得到matlab命令文本为:clfnum=1;den=conv([1 1 0],[1 2]); rlocus(num,den) %绘制系统根轨迹得到如图的根轨迹图:1，由图可知根轨迹没有进入s平面右半平面，所以系统在K=0到K=?都是稳定的。
