剖面图、柱状图、地质图绘制方法

剖面图、柱状图、地质图绘制方法
图中：B表示标本采集位置，H表示化石采集位置 剖面图、柱状图、地质图绘制方法
两次投影示意图
1'
2'
0'
2
1
0
2''
1''
3'
4'
3
4
3''
4''
P 5'
5 5''
剖面图、柱状图、地质图绘制方法
狮子口地层示意图
S2f
D3w
S1g
剖面图、柱状图、地质图绘制方法
凤凰山东南坡地层示意图 S2f
No
Q
Image C1j
➢ 根据岩性柱状总长度和各栏目的总宽度，合理布 设、绘出图框 ；
➢ 填绘岩性柱状； ➢ 岩性描述引斜线时进行适当调整，合理布局图面
结构； ➢ 填写各栏中的数字和文字 ； ➢ 检查整饰，无误后书写图名、比例尺和责任表； 不需再附图例 备注栏中填写夹煤线、向斜核部、含丰富化石等 岩性描述分段综合叙述，并与岩性线对应
剖面图、柱状图、地质图绘制方法
巢湖北部麒麟山东南坡实测地质剖面图
30°
比例尺：1:500
120°
布局1
图例
海拔(m) 150
100
120°
50
剖面图、柱状图、地质图绘制方法
布局2 巢湖北部麒麟山东南坡实测地质剖面图
0 100 200m
30°
120°
海拔(m) 150
120°
100
50 图例
剖面图、柱状图、地质图绘制方法
剖面图、柱状图、地质图绘制方法
• 3、实测地层柱状图的画法
• （1）岩层厚度的计算和整理

第九章 柱状图与地质剖面图

第九章 柱状图与地质剖面图
第九章 柱状图与地质剖面图的编制
一.柱状图的概念 地质柱状图是地质勘查(地质矿产勘查、工程地质勘探) 的基础资料。通过地质柱状图，我们能够比较直观地了解 空间上某一点，在竖直方向上的地质情况；进一步，通过 若干个点，我们又能了解在某一面上的地质情况，最终得 出地质体在三维空间上的展布情况，为生产、施工设计提 供依据。 二.柱状图的编制 由于不同的地质勘查类型、任务其重点不一，因此， 在柱状图的编制中，柱状图的表格制作是最关键的。一般 不同的勘查类型或

柱状图描述[精华]

柱状图描述[精华]

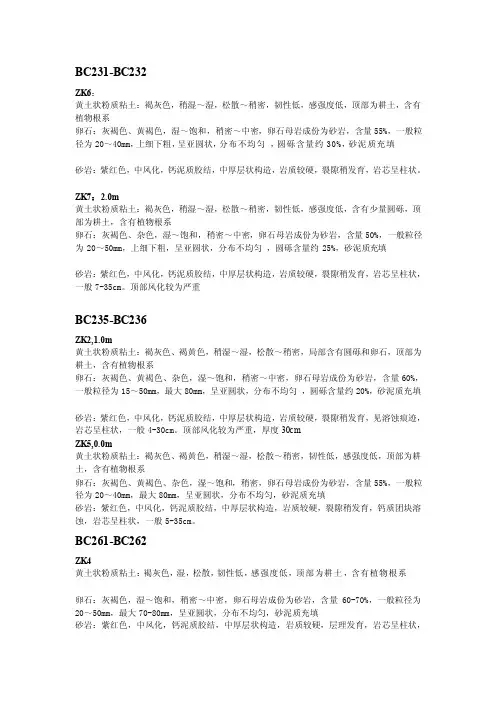

BC231-BC232ZK6：黄土状粉质粘土：褐灰色，稍湿～湿，松散～稍密，韧性低，感强度低，顶部为耕土，含有植物根系卵石：灰褐色、黄褐色，湿～饱和，稍密～中密，卵石母岩成份为砂岩，含量55%，一般粒径为20～40mm，上细下粗，呈亚圆状，分布不均匀，圆砾含量约30%，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，裂隙稍发育，岩芯呈柱状。

ZK7：2.0m黄土状粉质粘土：褐灰色，稍湿～湿，松散～稍密，韧性低，感强度低，含有少量圆砾，顶部为耕土，含有植物根系卵石：灰褐色、杂色，湿～饱和，稍密～中密，卵石母岩成份为砂岩，含量50%，一般粒径为20～50mm，上细下粗，呈亚圆状，分布不均匀，圆砾含量约25%，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，裂隙稍发育，岩芯呈柱状，一般7-35cm。

顶部风化较为严重BC235-BC236ZK2,1.0m黄土状粉质粘土：褐灰色、褐黄色，稍湿～湿，松散～稍密，局部含有圆砾和卵石，顶部为耕土，含有植物根系卵石：灰褐色、黄褐色、杂色，湿～饱和，稍密～中密，卵石母岩成份为砂岩，含量60%，一般粒径为15～50mm，最大80mm，呈亚圆状，分布不均匀，圆砾含量约20%，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，裂隙稍发育，见溶蚀痕迹，岩芯呈柱状，一般4-30cm。

顶部风化较为严重，厚度30cmZK5,0.0m黄土状粉质粘土：褐灰色、褐黄色，稍湿～湿，松散～稍密，韧性低，感强度低，顶部为耕土，含有植物根系卵石：灰褐色、黄褐色、杂色，湿～饱和，稍密，卵石母岩成份为砂岩，含量55%，一般粒径为20～40mm，最大80mm，呈亚圆状，分布不均匀，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，裂隙稍发育，钙质团块溶蚀，岩芯呈柱状，一般5-35cm。

BC261-BC262ZK4黄土状粉质粘土：褐灰色，湿，松散，韧性低，感强度低，顶部为耕土，含有植物根系卵石：灰褐色，湿～饱和，稍密～中密，卵石母岩成份为砂岩，含量60-70%，一般粒径为20～50mm，最大70-80mm，呈亚圆状，分布不均匀，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，层理发育，岩芯呈柱状，一般10-30cmZK5黄土状粉质粘土：褐灰色，湿，稍密，韧性低，感强度低，顶部为耕土，含有植物根系卵石：灰褐色，湿～饱和，稍密～中密，卵石母岩成份为砂岩，含量50-60%，一般粒径为20～50mm，最大70-80mm，呈亚圆状，分布不均匀，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，层理发育，岩芯呈柱状，一般10-20cmZK6黄土状粉质粘土：褐灰色，湿，松散，韧性低，感强度低，顶部为耕土，含有植物根系卵石：灰褐色，湿，中密，卵石母岩成份为砂岩，含量60-70%，一般粒径为20～80mm，呈亚圆状，分布不均匀，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，层理发育，岩芯呈柱状，一般5-10cmBC264-1-BC265ZK4,2.2m黄土状粉质粘土：褐灰色，黄褐色，湿，松散，顶部为耕土，含有植物根系卵石：灰褐色，湿～饱和，中密，卵石母岩成份为砂岩，含量60%，一般粒径为20～50mm，呈亚圆状，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，层理发育，岩芯呈柱状，一般7-40cmZK7素填土：褐黄色，稍湿，松散，主要由卵石、黄土状粉质粘土堆积而成卵石：灰褐色，湿～饱和，稍密，卵石母岩成份为砂岩，含量50%，一般粒径为20～30mm，呈亚圆状，分布不均匀，圆砾含量约20%，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，岩芯呈柱状，一般5-18cmBC267-BC268ZK2,2.1m黄土状粉质粘土：褐灰色，湿，松散，韧性低，干强度低卵石：灰褐色，湿～饱和，稍密～中密，卵石母岩成份为砂岩，含量60%，一般粒径为20～30mm，呈亚圆状，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，层理发育，岩芯呈柱状，一般8-50cmZK3,2.2m黄土状粉质粘土：褐灰色，湿，松散，韧性低，感强度低，顶部含有植物根系卵石：灰褐色，湿～饱和，稍密～中密，卵石母岩成份为砂岩，含量55%，一般粒径为20～30mm，呈亚圆状，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，岩芯呈柱状，一般5-50cmZK6,4.0m黄土状粉质粘土：褐灰色，湿，松散，韧性低，感强度低，顶部为耕土，含有植物根系卵石：灰褐色，湿，中密，卵石母岩成份为砂岩，含量50%，一般粒径为20～30mm，呈亚圆状，分布不均匀，砂泥质充填黄土状粉质粘土：灰褐，稍密，饱和，局部夹大量砾石砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，岩芯呈柱状，一般10-40cmBC279-BC280ZK6黄土状粉质粘土：褐灰色，稍湿～湿，松散～稍密，顶部为耕土，含有植物根系卵石：杂色，湿～饱和，稍密～中密，卵石母岩成份为砂岩，含量55%，一般粒径为20～40mm，呈亚圆状，砂泥质充填砂岩：紫红色，中风化，钙泥质胶结，中厚层状构造，岩质较硬，层理发育，岩芯呈柱状，一般4-30cm。

水文地质综合柱状图

水文地质综合柱状图
水文地质综合柱状图
含水层
名称
代表符号
柱状图
地质
时代
含水岩组顶板埋深
m-m
含水岩组底板埋深
m-m
厚度
m-m
水文地质特征说明含水岩组含Fra bibliotek岩层第四
系松散堆积物孔隙水含水岩组
全新统冲积层孔隙水含水岩层
. . . .
. . .
。。
. . .
.。. .
.。. .
Q3al
0.5
3.5
0.5
8.0
0.0
8.0
呈东西向条带状分布于矿区河床部位，含砾中细砂，灰黄色，松散，透水性好，含孔隙潜水，含水层直接接受大气降水的垂直入渗补给和两侧残坡及孔隙水和基岩风化裂隙水的侧向径流补给，排泄以垂直蒸发和向下游以潜流的形式排出。水位埋深6.0—13.5m，单井出水量5.0—10.0m3/h，为HCO—MgNaCa型，矿化度0.67克/升。下伏碳酸岩盐含水岩组。
碳酸盐岩沉积裂隙---岩溶含水岩组
Ⅲ
/ /
P1d
1.0
95.0
34.0
288.0
未揭穿
55.0
184.0
主要出露分布于矿区蚀变带南侧中部丘陵区或隐伏于第四系沉积层之下，岩性为二迭系下统大石寨组大理岩化白云质灰岩，灰色，厚层状，节理裂隙及岩溶较发育，发育程度和分布具各向异性，水平方向上近构造部位裂隙岩溶较发育，富水性好；垂向上具垂直分带性，裂隙岩溶发育大致可分为三个带：1、浅部裂隙--溶隙发育带（深度35—55m，标高342—360m）；2、中部裂隙--溶孔--溶洞发育带（深度87—106m，标高286—319m）；3、深部裂隙--溶隙发育带（深度180—191m，标高215—226m）。这些裂隙岩溶发育带最大单层厚度达3.7m，最小厚度0.4m，平均总厚度9.0m，含水层的导水性富水性受NE向断裂构造控制，含裂隙--岩溶水，单位涌水量37.5m3/h.m，静水位埋深3.8—23.0m，地下水主要接受区外地下水单元的侧向径流和第四系潜水补给，从下游断面流出本区和矿山供水及采矿坑道排水是本层地下水的主要排泄方式。为HCO—CaMgNa型水，矿化度0.58克/升。本含水层是矿坑充水的直接充水水源，也是矿山选矿及生活用水的主要供水水源。

鄂尔多斯盆地地层综合柱状图

鄂尔多斯盆地地层综合柱状图
岩，含泥灰质结核，底部含细砾石。
2 0 0 -3 4 5
盆地北部及东部见到气显示，
上部以紫红色泥岩为主，夹中厚层砂岩。下部为灰绿色 东部神木地区较富集，有中
厚层块状砂岩（局部含砾岩）夹暗紫色泥岩。
低产
2 0 0 -3 4 0
紫红色、黄绿色砂质泥岩与浅棕灰色、黄绿灰色砂岩互 盆地北部及东部见到气显示，
灰色结晶白云岩夹薄层竹叶状灰岩。
1 0 -8 8
灰色石灰岩、竹叶状灰岩、白云质灰岩、东部地区为 白云岩、白云质灰岩及竹叶状灰岩。
8 1 -2 7 0 灰 色泥 质灰 岩、 竹叶状灰岩及灰 岩，东 部以 白云 岩为主 。
5 0 -1 7 5 5 3 -1 2 6
灰色结晶灰岩 、鲕状灰岩 。
紫红色、灰绿色页岩夹薄层石灰岩，生物碎屑灰岩， 灰质粉砂岩 。
2 5 0 -3 0 0
灰黑色泥岩与灰白色中细砂岩夹煤层 ， 砂岩多为厚
208
层 块状 ，中-细 粒， 底部 发 育巨 厚含砾粗砂 岩( 宝塔
宁夏、陇东、吴旗、志丹地
区为主要油层
山 砂岩) 。
0 -1 5 0
灰色泥岩夹灰白色中细粒 、含砾粗砂岩 。
0 -2 4 5 1 2 0 -1 6 0 1 0 0 -1 7 0
455
1 3 0 -2 1 5 4
西缘为绿灰色页岩夹砂岩及砾状灰岩透镜体。陇县 为黄灰色页岩夹薄层砾岩 、骨屑、团粒灰岩及 凝灰岩，富产笔石及珊瑚、腕足和腹足类化石 。
耀 参1井；2 4 2 m /d；
旬 探1井 ：5 5 m /d；
465
鄂7井： 1 4 .3 m /d
2 0 0 -1 5 5 6
志留 系S
上 志 留 统 S3 中 志 留 统 S2 下 志 留 统 S1

地层综合柱状图作图方法

地层综合柱状图作图方法
5综合柱状状图范例界系统组厚度沉积相岩性描述幕新生界第四系q10坡积残积相河流相松散沉积物中生界下侏罗统磨山j1m20火山碎屑沉积粗火山碎屑岩受印支运动的影响本区整体抬升海水全部退出从此结束了长期以来的海洋环境沉积燕山三叠系中统东马鞍山t2d91封闭半封闭台地潮上带岩石为一套灰深灰色薄一中层灰岩灰浅紫红色含有石膏假晶钙质白云岩灰黄色厚层块状角砾状灰岩及泥灰岩泥质白云质灰岩
底部为砾岩：厚层状构造，不等粒韵律结构。砾石分选、磨圆较好，颗粒支撑，基底-硅质胶结，韵律迭瓦状排，区域分布极不稳定。上部为 石英砂岩，灰白色，风化后呈黄褐色，厚层状构造，等粒中细粒结构。交错、单斜、平行层理发育，层面上见不对称波痕、雨痕(冰雹痕)等。
岩性为长石石英砂岩：呈浅黄、浅灰色，中-厚层状构造，中细粒等粒结构。石英为主60％～80%，长石含量约 10％～20％，分选性和磨圆度
>595
深海静水环境 半深海等深流
360
局限-台地-潮间-潮坪相
沉积相
岩性描述
幕
河流相松散沉积物
粗火山碎屑岩（受印支运动的影响，本区整体抬升，海水全部退出，从此结束了长期以来的海洋环境沉积）
燕山
岩石为一套灰、深灰色薄一中层灰岩、灰、浅紫红色含有石膏假晶钙质白云岩、灰黄色厚层－块状角砾状灰岩及泥灰岩、泥质白云质灰岩。发 育波状、微波状、水平层理和条带状构造。见有广盐度双壳类和腕足类化石。
界
中统
黄龙C2h
>27
开阔台地-潮坪-台内浅滩
石
炭
系
和州C1h
27
开阔台地-局限台地相
下统
高骊山C1g
25
潮坪相-障壁岛相-泻湖相
金陵C1j
8
交互相-开阔台地相

五大盆地综合柱状图

五大盆地综合柱状图
| 冲积扇
自 生 自 储 下 生 上 储
26
六盘山盆地地层综合柱状图
精选版课件ppt
27
北方新区 地层综合柱状图
精选版课件ppt
28
东戈壁盆地宗巴音凹陷地层综合柱状图
精选版课件ppt
29
海拉尔盆地地层综合柱状图
精选版课件ppt
30
塔木察格盆地地层综合柱状图
精选版课件ppt
31
二连盆地地层综合柱状图
三宝坳组 T2s
T2s：白云岩、白云质灰岩、灰岩、泥灰岩
下 嘉陵江组
统
大冶组
大隆组
上 统
龙 潭
上段
二 选
组 下段
系
茅口组
下
当冲
统
组
栖霞组
中、
上
壶天群
统
梓门
大 桥段
石 炭 系下
统
塘 测水段
阶 石磴
子段
刘家
岩 塘段
关 阶
孟公 坳段
邵东段
上 统 泥 盆 系
中 统
前泥盆系
锡 上段 矿 山 下段 组
佘田桥组
棋梓桥组
灰岩 灰~深灰色中~厚层状灰岩、泥灰岩、灰质泥岩
及页岩
深灰色灰岩、泥灰岩夹白云质灰岩
灰~黄灰色灰岩、泥灰岩、砂岩、粉砂岩、钙 质页岩
黄灰~黄褐色砂岩、粉砂岩夹砂质泥岩
黄灰~深灰色灰岩、泥灰岩
灰~深灰色厚层状灰岩、白云质灰岩、可相变 为泥灰岩
灰~深灰色厚层状灰岩、白云质灰岩、可相变
精砂选岩版、课砂为 砾件泥 岩p灰夹p岩砂t 质泥页岩
灰—深灰色泥岩，
夹少量砂岩及粉砂岩
滨浅湖
二 400
│

地质柱状图

地质柱状图
2.30 25.90 -20.80 3.20 23.60 -18.50
F
21
8
24
9
Q
mc 3
粉质粘土：黄褐色，含氧化铁，可塑-硬塑，无摇 振反应,稍有光泽,干强度中等,韧性中等，夹薄层粉 土。 粉质粘土：灰褐-黄灰色，含腐植质，可塑，无摇 振反应,稍有光泽,干强度中等,韧性中等，夹薄层粉 土。
3.20 29.10 -24.00
6.00 35.00 -29.88 36 3.40 18.80 -13.68 6.40 12.60 -7.48 5.00 5.00 0.12 4
2
8
3
m Q 4
12
4 5 6 7 8 9
mc Q 3
16
al Q 4
20
24
28
10
32
40
注:
扰动土 原状土 校 核:
水试样
标准贯入试验 制 图:
锥探试验
3.10 28.90 -23.85
27
10
30
注:
扰动土 原状土 校 核:
水试样
标准贯入试验 制 图:
锥探试验
静止水位
岩石样
CCGEC
9 No.
附录号:
河北嘉好粮油项目勘察 工程名称: 35.00 m X=4243934.72 m 5.12 m 孔(井)深度: 孔(井)口标高: 孔(井)位置: 地下水位标高: 进行日期: Y=572370.64 m 2012-11-23 静止5.02m 取 层 层底层底 动探（标贯） 层 时代 柱状图 样 位 实测 修正 厚 深度标高 备 注 地 层 描 述 位 1:200 次 成因 (m) (m) (m) 置 置 击数 击数
静止水位

地层(柱状图)

地层(柱状图)

第一节地层矿区出露泥盆系下统江边组（D1j）、中上统里农组（D2+3 l）、下石炭统贝吾组（C1b）、上三叠统歪古村组（T3 w）及第四系（Q）地层（图3—1）。

1、泥盆系（D）呈北北东向分布于矿区东部，与下伏志留系整合接触，局部假整合接触。

据岩性组合及化石等资料，将其中、上统建立为里农组（D2+3 l）、下统建立为江边组（D1j），按岩性特征及叠臵关系，里农组（D2+3 l）、江边组（D1j）又分别划分出三个段，之间均为连续沉积。

现由老至新分述如下：（1）江边组一段（D1 j1）岩性为浅灰白色薄层—块状大理岩夹绢云石英片岩、角闪安山岩。

层厚990.68米。

（2）江边组二段（D1 j2）岩性以浅灰色变质绢云石英砂岩为主，夹含炭质黑云母石英片岩、透辉石变粒岩、角闪安山岩。

层厚348.39米。

（3）江边组上段（D1j 3）岩性单一，为浅灰—浅灰白色中—厚层状细—中晶大理岩，局部夹砂质板岩、变质石英砂岩。

层厚72.50米。

（4）里农组下段（D2+3 l 1）岩性主要为浅灰色变质石英砂岩、深灰色绢云板岩，上、下部夹阳起透辉石岩及透镜状大理岩、角闪安山岩，中部夹灰白色石英岩。

是重要的赋矿层位，里农KT2—KT4，江边KT1均产于此层位中。

厚度223.89米。

（5）里农组中段（D2+3l2）岩性单一，为灰白色厚层状细晶大理岩，底部夹砂质绢云板岩、变质石英砂岩，见零星铜矿化。

含牙形刺化石P dygnathus V anus S tauffer，是里农KT2矿体的顶板标志层。

层厚169.98米。

（6）里农组上段（D2+3 l 3）下部深灰色砂质绢云板岩、变质含钙质石英砂岩；上部浅灰白色中—厚层状细晶大理岩。

里农KT1矿体位于该段。

层厚450.67米。

4、下石炭统贝吾组（C1b）分布于矿区北西部。

其上覆盖上三叠统歪古村组（T3w）、第三系（E）。

与下伏泥盆系整合接触。

主要为致密块状玄武岩、杏仁状玄武岩、凝灰岩夹绢云板岩、大理岩。

地层综合柱状图作图方法

地层综合柱状图作图方法

厚 度
(m)
岩 性 柱
岩 性 描述 及 特 征 化 石
矿 产
0.8 0.8 0.8 0.8
1.6
0.8 0.8 0.8
2.5
13.3
2
1 1 1 1 1
图名 周口店地区综合地层柱状图 单位 中国地质大学(北京)++++班 制图人 +++ 比例尺 1:5000 日期
1.5 2
指导老师 +++ 编号 资料来源 修编
• 可选择的内容
– 地貌与水文特征； – 沉积相特征、基本层序、层序地层划分、复合 海（湖）平面变化特征等等
三、编图程序
• 前期工作
– 整理地质资料，了解地层层序、接触关系、岩浆活 动等情况； – 厚度计算、岩矿与化石鉴定、地层时代确定与地层 单位的划分； – 研究区内各地层单位厚度统计，确定最大厚度与最 小厚度，并由新到老进行厚度累加；
• 绘图工作
–按照格式画好图框，图框的长短要根据地层的总厚 度，每格的宽度应该根据内容的多少来确定; – 据厚度资料及所要表示内容合理规划图面布局、确 定比例尺； – 由新到老自上而下按比例尺及岩性花纹绘制岩性柱 状图，注意上下单位之间的关系；
三、编图程序（续）
– 依次填好时代、代号、厚度等项内容； – 按规定绘制两侧有关的内容，并作简要文字 描述； – 按照规格写好图名（最好用隶书体写）、比 例尺、制图年、月、日，制图者及制图机关； – 画出所用图例。沉积岩按粗屑、细屑、化学 岩的顺序排列，然后画岩浆岩、变质岩及其 它图例
• 后期工作
– 认真检查、核对，做到准确无误； – 待审检通过后着墨清绘或转绘到地质图左侧

综合地层柱状图

综合地层柱状图
长龙山组（Qbc）：下部以变质石砂岩为主，夹泥质岩；上部 以板岩为主，夹透镜状砂岩，可见交错层理、水平层理，为近 滨海海滩沉积。厚24m，与下伏地层呈整合接触。
景儿峪组（Qbj）：下部以中层板状大理岩为主，单层厚 度向上变薄，并渐夹有钙质千枚岩，而且有增厚趋势，为 正常浅海沉积。厚55m，与下伏地层呈整合接触。
下马岭组（Qbx）：灰色千板状板岩，灰黑色、黑色含炭质千 枚板岩、、千枚状板岩、砂质板岩，羊屎沟变质为红柱石石榴 石云母片岩。发育纹层状水平层理，富贡斧矿，含化石：
Chuaria sp.（藻类化石），反映为泥坪与泻湖相沉积。厚55m
，与下做地层呈平行不整合接触，代表了一次构造升降运动— —芹峪运动；
太原组（C3t）：下部为灰色细砂岩及粉砂岩与红柱石角 岩互层；上部为炭质板岩、杂色板岩夹薄层粉砂岩，顶部
见煤线。含化石：Neuropteris ovata（卵脉羊齿），为
砂泥坪与近海湖泊沼泽相沉积。厚68m，与下伏呈整合接 触。
二叠系
山西组（P1s）：由两个沉积旋回构成，第一旋回底部为 变质砂岩及含砾岩屑不岩，抽上渐变为中细粒岩屑砂岩、 粉砂岩和黑色炭质板岩；第二旋回底部为中细粒岩屑不岩 ，向上过渡为粉砂岩及粉砂质板岩并夹可采煤一层。化石 ：Sphenophyllum sp.（楔叶），Lobatannulania sinensis （ 中华瓣轮叶），总体上为河湖沉积。厚44m，与下伏地层 呈整合接触。
I. 综合柱状图概念及编图 意义
II. 图件表示内容 III. 编图程序 IV. 编图的技术要求 V. 图件的格式及范例 VI. 各地层特征
概念
用图表综合的方式，将研究区域内有 关地质资料加以综合，用柱状图形式 按一定比例尺并附简要文字描述编制 而成的图件。

桩基地质柱状图

桩基地质柱状图

承高速公路崇礼至承界段桩基地质柱状图施工单位：燕峰路桥建立集团合同号：A监理单位：育才工程咨询监理编号：施表记录人：现场监理：日期：承高速公路崇礼至承界段桩基地质柱状图施工单位：燕峰路桥建立集团合同号：A监理单位：育才工程咨询监理编号：施表记录人：现场监理：日期：承高速公路崇礼至承界段桩基地质柱状图施工单位：燕峰路桥建立集团合同号：A监理单位：育才工程咨询监理编号：施表记录人：现场监理：日期：承高速公路崇礼至承界段桩基地质柱状图施工单位：燕峰路桥建立集团合同号：A监理单位：育才工程咨询监理编号：施表记录人：现场监理：日期：承高速公路崇礼至承界段桩基地质柱状图施工单位：燕峰路桥建立集团合同号：A监理单位：育才工程咨询监理编号：施表记录人：现场监理：日期：承高速公路崇礼至承界段桩基地质柱状图施工单位：燕峰路桥建立集团合同号：A监理单位：育才工程咨询监理编号：施表记录人：现场监理：日期：承高速公路崇礼至承界段桩基地质柱状图施工单位：燕峰路桥建立集团合同号：A监理单位：育才工程咨询监理编号：施表记录人：现场监理：日期：承高速公路崇礼至承界段桩基地质柱状图施工单位：燕峰路桥建立集团合同号：A监理单位：育才工程咨询监理编号：施表记录人：现场监理：日期：承高速公路崇礼至承界段桩基地质柱状图施工单位：燕峰路桥建立集团合同号：A监理单位：育才工程咨询监理编号：施表记录人：现场监理：日期：承高速公路崇礼至承界段桩基地质柱状图施工单位：燕峰路桥建立集团合同号：A监理单位：育才工程咨询监理编号：施表地质柱状图描述：本图尺寸单位：m图例：记录人：现场监理：日期：。

常用地质图件说明

常用地质图件说明
河流相：辫状河、网状河、曲流河，水流机制以 牵引流为主；
三角洲相：平原相、前缘相、前三角洲相，水流 机制以牵引流为主；
湖泊相：滨湖相、浅湖相和深湖相，水流机制以 牵引流为主； 。
事实上，近岸水下扇、（扇）三角洲前缘和前 （扇）三角洲、浊积扇已经属于湖泊相的范畴。
水下冲积扇沉积体系
近岸水下扇，是全部没于水下的砂砾岩体，呈楔形体插入湖相泥岩中。 水下冲积扇形成于湖进阶段，可划分为扇根、扇中和扇缘三个亚相。
剖面图、油气藏剖面图、砂层对比图、地震剖面图、地震剖面层位标定 图等。多方向的剖面图可组成为栅状图。
3.综合柱状图 是以柱状形式表示铅垂地层剖面中的地层、构造、岩石岩性、颜色、
油气显示和沉积相等信息随深度变化的图件，包括地层综合柱状图、油 气层综合柱状图、四性关系图、沉积相柱状图、测井综合解释图等。
层位标识要求：大层（组段）以均匀分布的汉字表示，砂层组 3. 图中适当位置标注地质层位名称 以下以数字表示，纵向集中分布；各层位间分隔线醒目，逐级
可区分，一目了然。
4. 井柱及井号
井柱中间为解释结论，井柱左侧为深度标高，两侧加测井曲线 (左侧为自然电位或自然伽马—GR；右侧为电阻率—Rt)；
5. 平面导航图
1. 沉积相分布图
编图要求
应有信息
表示方法和要求
注意事项
1. 沉积相图应反映本地区目的 层位沉积体系及不同沉积亚相 （微相）分布特征；
2. 沉积物源（构造）名称
3. 代表井或典型井的井位、井 号
4. 不同沉积亚相/微相平面（空 间）展布
5. 图例（符号与颜色同时区分， 图例的符号与颜色同时区分，
以备用于彩色/黑白图）
扇三角洲沉积体系
扇三角洲是辫状河入湖形成的三角洲体系，是凸起剥蚀区河流出口处的冲积 扇直接入湖而形成的顶部出露水面而主体位于水下的砂砾岩体。可分为扇三角洲 平原亚相、扇三角洲前缘亚相和前三角洲亚相。

地层柱状图

地层柱状图

实验七：编制地层综合柱状图作者：佚名文章来源：本站原创点击数： 374 更新时间：2009-5-29一、目的要求1. 建立地层层序律的概念，熟悉地质年代表。

2. 了解地层柱状图的内容及意义，初步学会编制地层柱状图。

二、实验用品方格纸、直尺（或三角板）、铅笔、小刀与橡皮等。

三、实验内容1. 地层柱状图简介按一定比例尺和图例，将工作区地层自下而上（即从老到新）把各地层的岩性、厚度、接触关系等现象，用柱状图表的方式表示出来的图件，称地层柱状图或称柱状剖面图（图1）。

地层柱状图可分为一般地层柱状图和综合地层柱状图两类。

（1）一般地层柱状图一般地层柱状图习惯上简称地层柱状图。

它是一种原始地质图件，是根据一口钻井或一条地层剖面所确定的地层层序，地层厚度、岩性特征等资料编制的。

编制时应注意下列事项：① 应严格反映地层的生成顺序，在地层柱状图上严格按上新下老的顺序，按时代逐层绘制。

② 按比例尺要求在图上厚度达lmm的岩层，原则上均应反应出来；对矿层、标志层或具有其它重要意义的岩层，即使在图上其厚度小于lmm时，也应适当夸大给予表示，对于重要性不大岩性相仿的岩层，可适当进行归并，对一些岩性单一、厚度极大的岩层，可用省略符号适当缩短其在柱状图上的长度（见图1第l层）。

③ 在柱状图上，地层的接触关系必须用规定的符号清楚地表示出来。

国际统一规定以“————”表示整合接触，“----------”表示假整合接触和“﹏﹏”表示不整合接触。

④ 地层剖面中如果有岩浆岩时，岩体与围岩的接触关系及岩浆活动的时代等，是否应反映出来，可视情况而定，如任务是研究地层，且没有影响地层的厚度时则可以不表示；但在钻孔柱状图等图件中，则必须表示。

（2）综合地层柱状图综合地层柱状图是一种综合性图件，它是根据整个工作地区若干个钻井或若干条地层剖面资料，经过综合整理后而编制成的；它是工作区内地层、岩性特征、厚度变化、岩相、古生物的变化等情况的总结；是区域地质资料的重要组成部分。
