火灾自动报警及联动系统的逻辑关系

火灾自动报警系统联动控制逻辑关系表本工程有地下车库,消防泵房位于地下车库内供1、2号楼共同使用。

这里我就发了一号的了，二号楼不发了。

1#办公综合楼地下室的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1# 2#办公综合楼地下室的正压送风阀、启动1# 2#办公综合楼位于顶层的正压送风机、启动1#办公综合楼地下室的排烟风机；1#办公综合楼地下室的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一报警：动作：1#办公综合楼电梯迫降、切除地下室的非消防电源、动作地下室及一层的警铃、消防广1#办公综合楼一层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1#办公综合楼一、二层及地下室的正压送风阀、启动位于顶层的正压送风机；动作：1#办公综合楼电梯迫降、切除一层的非消防电源、动作地下室及一、二层警铃、消防广播；1#办公综合楼2-10层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启报警楼层及上下层的正压送风阀、启动位于11层的正压送风机，其中2~6层门禁解除，常开防火门关闭，其他楼层无门禁与常开防火门。

1#办公综合楼2-10层同层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：动作：1#办公综合楼电梯迫降、切除火灾楼层的非消防电源、动作火灾楼层及上下层的警铃、消防广播；1#办公综合楼地下室、1-10层的任意一个消火栓按钮报警直接启动1#办公综合楼的消防水泵。

1#办公综合楼喷淋系统压力开关报警直接启动1#办公综合楼的喷淋水泵。

消防值班室也可以远程手动启动上述设备。

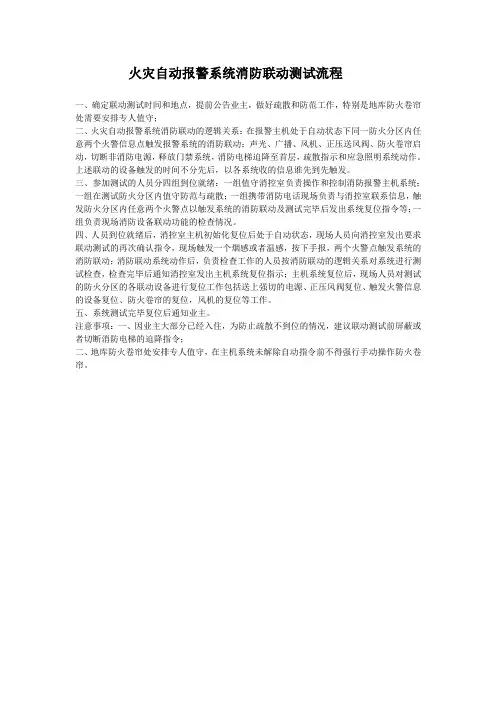

火灾自动报警系统消防联动测试流程
一、确定联动测试时间和地点，提前公告业主，做好疏散和防范工作，特别是地库防火卷帘处需要安排专人值守；
二、火灾自动报警系统消防联动的逻辑关系：在报警主机处于自动状态下同一防火分区内任意两个火警信息点触发报警系统的消防联动；声光、广播、风机、正压送风阀、防火卷帘启动，切断非消防电源，释放门禁系统，消防电梯迫降至首层，疏散指示和应急照明系统动作。

上述联动的设备触发的时间不分先后，以各系统收的信息谁先到先触发。

三、参加测试的人员分四组到位就绪：一组值守消控室负责操作和控制消防报警主机系统；一组在测试防火分区内值守防范与疏散；一组携带消防电话现场负责与消控室联系信息，触发防火分区内任意两个火警点以触发系统的消防联动及测试完毕后发出系统复位指令等；一组负责现场消防设备联动功能的检查情况。

四、人员到位就绪后，消控室主机初始化复位后处于自动状态，现场人员向消控室发出要求联动测试的再次确认指令，现场触发一个烟感或者温感，按下手报，两个火警点触发系统的消防联动；消防联动系统动作后，负责检查工作的人员按消防联动的逻辑关系对系统进行测试检查，检查完毕后通知消控室发出主机系统复位指示；主机系统复位后，现场人员对测试的防火分区的各联动设备进行复位工作包括送上强切的电源、正压风阀复位、触发火警信息的设备复位、防火卷帘的复位，风机的复位等工作。

五、系统测试完毕复位后通知业主。

注意事项：一、因业主大部分已经入住，为防止疏散不到位的情况，建议联动测试前屏蔽或者切断消防电梯的迫降指令；
二、地库防火卷帘处安排专人值守，在主机系统未解除自动指令前不得强行手动操作防火卷帘。

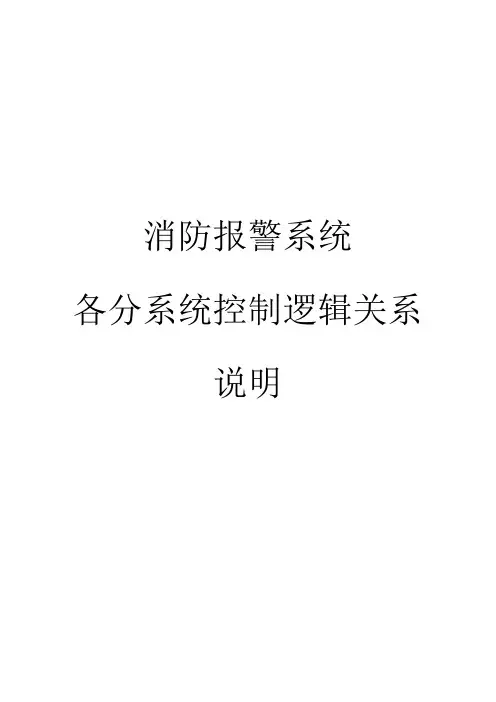

消防报警系统各分系统控制逻辑关系说明消防自动报警分系统的联动控制关系消防自动报警分系统的联动关系，其主要有以下内容：一、水灭火系统：消火栓按钮动作时，系统可自动/手动启动、停止消火栓泵。

水喷淋干管上压力开关工作，系统可自动启动喷淋泵，并监控其动作状态。

二、防排烟系统：当系统确认发生火灾后，立即开启着火层及其上、下层的正压送风阀（口），同时自动打开顶层相应正压送风机，使楼梯前室通道为正压，防止烟气侵入，保证人员疏散逃生时的环境安全。

在各层走廊、地下室及无窗房间设有常闭防火排烟阀（口），火灾时，可自动或手动打开火灾区域的防火排烟阀（口），同时联动相应的排烟风机启动，当顶层排烟风机前的防火排烟阀温度达到280摄氏度时，阀门关闭，联动排烟风机亦同时关闭。

三、火灾事故广播系统当系统确认发生火灾后，可自动切断背景音乐广播，或在消防值班室控制柜上手动控制，接通着火层及其上、下层的扬声器进行紧急广播，指导楼内人员疏散。

四、电梯迫降系统：当系统确认发生火灾后，系统立即迫降所有电梯至首层，并自动切断客、民梯的电源，仅保留消防电梯供消防人员使用。

五、防火卷帘门控制：当防火通道上的卷帘门两边的感烟探测器报警时，系统控制卷帘门下降到距地面1.8米处，挡烟并让人员疏散，当卷帘门两边的感温探测器报警时，则系统控制卷帘门下降到地面，已完成防火区的分隔。

卷帘门两边还设有卷帘门控制升降的按钮，并设有保持延时（1-30秒可调）后卷帘门自动放下的功能。

六、其它联动控制：当确认发生火灾时，系统会手动/自动将着火层及上、下层的声光报警器启动，提醒楼内人员及时疏散，并有消防值班室手动/自动切断着火层及其上、下层的非消防电源，点亮应急照明系统。

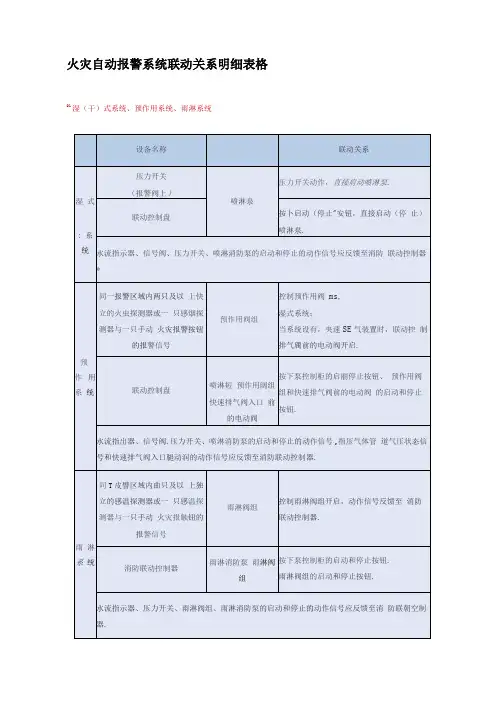

消防各分系统联动控制逻辑关系表。

消防火灾报警系统联动调试逻辑关系概述
火灾自动报警系统：
1.防烟分区内探测器→防烟分区排烟阀→排烟风机
2.排烟阀反馈信号→启动防火分区补风机
3.防火分区正压风机启动相邻区域正压风机也启动
4.声光、广播整栋启动
5.电梯出口的正压送风阀启动本层及相关层（上下左右）正压送风口
6.探测器→启动正压送风机
7.电梯→整栋启动
8.切非→本层
9.空调→本层
10.门禁→整栋切
11.常开防火门→本层
预作用系统：
1、防护区内的一个个火警信号与报警阀上的排气压力开关启动预作用阀电磁阀
泡沫系统：
1、压力开关启动泡沫罐上的电磁阀
喷淋泵：
1、报警阀上的压力开关反馈启动喷淋泵
2、干管低压压力开关、流量计启动
消火栓泵：
1、本分区探测器＋本分区消火栓按钮→启动消火栓泵
2、干管低压压力开关、流量开关启动
中庭：
1、本中庭内两个红外探测器火警信号→本中庭卷帘门全下
2、本层两个火警信号→本层中庭卷帘门下、
气体灭火系统：
1、所有被控设备通过气体主机启动。

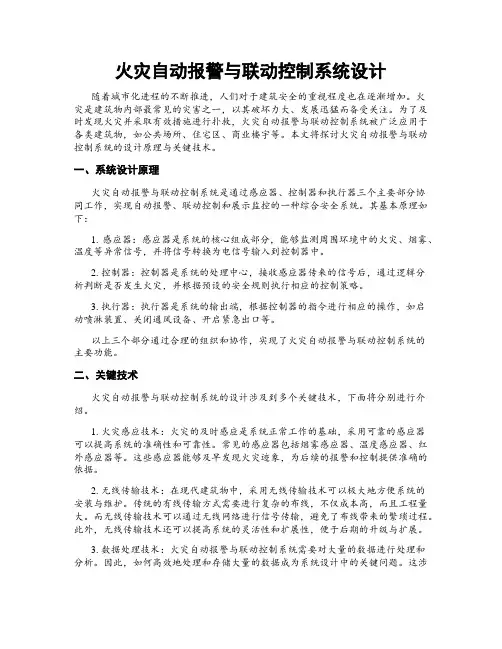

火灾自动报警与联动控制系统设计随着城市化进程的不断推进，人们对于建筑安全的重视程度也在逐渐增加。

火灾是建筑物内部最常见的灾害之一，以其破坏力大、发展迅猛而备受关注。

为了及时发现火灾并采取有效措施进行扑救，火灾自动报警与联动控制系统被广泛应用于各类建筑物，如公共场所、住宅区、商业楼宇等。

本文将探讨火灾自动报警与联动控制系统的设计原理与关键技术。

一、系统设计原理火灾自动报警与联动控制系统是通过感应器、控制器和执行器三个主要部分协同工作，实现自动报警、联动控制和展示监控的一种综合安全系统。

其基本原理如下：1. 感应器：感应器是系统的核心组成部分，能够监测周围环境中的火灾、烟雾、温度等异常信号，并将信号转换为电信号输入到控制器中。

2. 控制器：控制器是系统的处理中心，接收感应器传来的信号后，通过逻辑分析判断是否发生火灾，并根据预设的安全规则执行相应的控制策略。

3. 执行器：执行器是系统的输出端，根据控制器的指令进行相应的操作，如启动喷淋装置、关闭通风设备、开启紧急出口等。

以上三个部分通过合理的组织和协作，实现了火灾自动报警与联动控制系统的主要功能。

二、关键技术火灾自动报警与联动控制系统的设计涉及到多个关键技术，下面将分别进行介绍。

1. 火灾感应技术：火灾的及时感应是系统正常工作的基础，采用可靠的感应器可以提高系统的准确性和可靠性。

常见的感应器包括烟雾感应器、温度感应器、红外感应器等。

这些感应器能够及早发现火灾迹象，为后续的报警和控制提供准确的依据。

2. 无线传输技术：在现代建筑物中，采用无线传输技术可以极大地方便系统的安装与维护。

传统的有线传输方式需要进行复杂的布线，不仅成本高，而且工程量大。

而无线传输技术可以通过无线网络进行信号传输，避免了布线带来的繁琐过程。

此外，无线传输技术还可以提高系统的灵活性和扩展性，便于后期的升级与扩展。

3. 数据处理技术：火灾自动报警与联动控制系统需要对大量的数据进行处理和分析。

消防联动逻辑关系消防联动逻辑关系应按照国家有关消防规范要求进行编制，现将常用的联动关系原则提供如下：1、消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。

2、自动喷水灭火系统：自动喷水灭火系统的联动关系如下：水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。

水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。

压力开关动作→向消防控制室反馈信号（报警联动控制器显示压力开关动作信号）。

喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，具体方式视设计而定。

3、防排烟系统：机械正压送风系统的联动关系如下：探测器报警信号;或"手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。

正压送风口的开启数量可按照下列要求设置：（1）防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压；（2）前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下下两层的正压送风口。

信号返回要求：1）消防控制室（报警控制器或联动控制器）显示正压送风口开启状态；2）消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块（控制模块）两种方式，具体方式视设计而定。

消防系统(联动)控制逻辑关系说明
说明消防系统中各设备之间的联动控制关系。

喷淋泵启动信号和反馈信号、湿式报警阀组实验阀启动喷淋泵压力开关监管信号以及火警信号等设备联动显示信号，并在火灾显示盘上报警信息。

末端试水阀和自动喷水设备也会被触发，同时楼层水流指示器和信号蝶阀等设备也会发出相应动作信号。

消火栓泵和消火栓强启按钮等设备也有相应的启动信号和反馈信号，并在火灾现场和消防值班室等位置显示报警位置。

排烟口、排烟防火阀、排烟风机等设备也有相应的联动控制关系，通过排烟口开启的动作信号触发排烟风机启动，并由火灾报警控制器控制排烟风机的启动。

火灾探测器、手动报警按钮、防火门等设备也有相应的控制信号和反馈信号，并在消防广播动作信号触发时发挥作用。

在操作现场和消防控制室等位置，还配备了多线制控制按钮和总线控制按钮等设备，用于控制消防系统的联动控制关系。

需要将排烟口反馈信号发送到消防值班室，以便需要现场复位时进行操作。

同时，需要对受控设备进行操作，启动消火栓泵，并联动显示信号。

消火栓泵启动信号和反馈信号，以及
排烟口启动信号和反馈信号也需要被发送到消防值班室。

此外，需要清晰标明消防控制室的位置和说明。

改写后）
为了确保消防系统的正常运行，需要将排烟口反馈信号发送至消防值班室，并在需要现场复位时进行操作。

同时，需要对受控设备进行操作，包括启动消火栓泵并联动显示信号。

消火栓泵启动信号和反馈信号，以及排烟口启动信号和反馈信号也需要被发送到消防值班室。

此外，需要清晰标明消防控制室的位置和说明。

火灾自动报警及联动系统的逻辑关系火灾自动报警系统的调试及逻辑关系火灾自动报警系统及联动系统的调试分为两部分内容：1.自动报警系统自身器件的连接、登录、联动关系的编制及输入；2.模拟火灾信号检查各系统是否按照编制的逻辑关系执行。

(1)首先要完成火灾自动报警系统中的探测器、手动报警按钮、消火栓手动报警按钮、输入模块、输出模块、复示器、区域机等设施的连接。

在安装过程中应完成以下工作：①完善竣工图纸，将施工过程中发生的所有涉及到的有关位置的更改、数量的增减等内容设计变更标注在竣工图上，以便下一步工作时不发生遗漏。

②将系统内的编址器件按照设备要求进行编址工作，将地址号标注在图纸附近，以便安装时按照已定下的编址进行地址设定防止安装器件时发生地址错误，同时该地址号也为编制联动关系提供联动器件逻辑输入号。

在设定地址号后根据设备情况要求（有的报警控制器能够显示报警点的中文名称）标定器件安装位置的名称，以便报警控制器能显示报警点的名称。

③将上述工作完成后，应进行线路的绝缘电阻的测量，测量时应对线间、线地之间进行测量，保证线路之间及线路与地之间达到规范要求的绝缘程度，便系统开通时不会产生线路故障。

探测、联动总线的绝缘电阻不小于20MΩ，供电线路绝缘电阻不小于0.5ＭΩ。

有条件的可采用示波仪检测线路上的干扰情况是否影响该设备的运行。

④连接好设备的工作接地和保护接地，提高设备运行时抗电源交流干扰，保证系统可靠工作，养活因交流干扰产生的误报。

⑤连接好交流供电电源，测量电压范围不应超出220V+10%，-15%，接好备用蓄电池，做好开机调试的最后准备工作。

(2)按照设计位置安装系统器件，安装结束后开机登录器件，器件登录后观察系统运行善，排除故障，待系统正常稳定运行后输入联动逻辑关系。

(3)联动逻辑关系应按照国家有关消防规范要求进行编制现将在高层建筑中常用的联动关系原则提供如下：①消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。
