新规：火灾自动报警系统联动关系明细表

消防自动报警各个系统的联动控制关系The document was finally revised on 2021消防自动报警各个系统的联动控制关系1 水系统：消火栓按钮启动时，系统可自动/手动启、停消火栓，并监控其运行状态。

水喷淋干管上压力开关工作，系统可自动启动喷淋泵，并监控其动作状态。

在南楼地下配电室内柴油发电机房内设水喷雾灭火系统，水喷淋用开式喷头，房间内设几组烟感，温感探测器组。

烟感、温感同时报警时，系统可通过自动，手动并应急操作三种控制方式，开启雨淋电磁阀。

压力开关动作后系统启动喷淋泵，并监控其运行状态。

在地下车库设喷淋预作用系统，喷淋头采用闭式喷头，水管中充满空气，当温感报警时，系统自动/手动开启水管上的电磁阀充水，当喷头破碎后水管放气，干管压力开关动作，信号反馈回消防中心，自动/手动启动喷淋泵并监控其运行状态。

2 防排烟系统：当系统确认发生火灾后，立即开启着火层及其上，下层的正压送风阀（口），同时自动打开顶层相应加压风机，使楼梯前室通道为正压，防止烟气侵入，保证人员疏散逃生时的环境安全，在各层走廊，地下室及无窗房间设有常闭防火排烟阀（口）火灾时，可自动或手动打开火灾区域的防火排烟阀（口），同时联动相应的排烟风机启动，当顶层排烟风机前的防火排烟口温度达到280*C 时，阀门关闭，联动排风机亦同时关闭。

3 火灾事故广播系统：当系统确认发生火灾后，可自动切断背景音乐广播，或在消防中心控制柜上手动控制，接通着火层及其上，下层的扬声器进行紧急广播，指导楼内的人员疏散。

4 电梯迫降系统：当确认发生火灾后，系统立即迫降所有电梯至首层，并自动断客，货梯的电源，仅保留消防电梯供消防人员使用。

5 卷帘门控制：当防火通道上的卷帘门两边的烟感探测器报警时，系统控制卷帘门下降到距地面1.8米m处，挡烟并让人员疏散。

当卷帘门两边的温感探测器报警时，则系统控制卷帘门下降到地面，以完成防火分区的分隔。

卷帘门两边还设有卷帘门控制升降按钮，并设有保持延时后卷帘门可自动放下的功能。

第二十章火灾自动报警系统联动关系明细
一．编制依据：
1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；
2.《建筑设计防火规范》GB50016－2006；
3.《火灾自动报警系统设计规范》GB50116－2013；
4.《火灾自动报警系统施工及验收规范》GB50166－2007；
5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；
6.《自动喷水灭火系统施工及验收规范》GB50261－2005；
7.《气体灭火系统设计规范》GB50370－2005；
8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)
9.《气体灭火系统施工及验收规范》GB50263－2007；
10.《泡沫灭火系统设计规范》GB50151-2010；
11.《泡沫灭火系统施工及验收规范》 GB50281-2006；
12.《消防给水及消火栓系统技术规范》GB50974-2014；
13. 防火卷帘、防火门、防火窗施工及验收规范 GB50877-2014
14. 其它相关规范
二．术语：
触发器件：点型探测器、线型探测器、手动报警按钮
警报装置：警铃、声光警报器、消防广播扬声器
报警、广播装置：报警控制器、区域显示器
火灾报警：单一探测器报警
火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、火灾探测器与手动报警按钮报警、消火栓按钮报警。

三．火灾自动报警系统联动关系表：。

消防联动关系明细表 Modified by JEEP on December 26th, 2020.
火灾自动报警系统联动关系
一．编制依据：
1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；
2.《建筑设计防火规范》GB50016－2006；
3.《火灾自动报警系统设计规范》GB50116－98；
4.《火灾自动报警系统施工及验收规范》GB50166－2007；
5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；
6.《自动喷水灭火系统施工及验收规范》GB50261－2005；
7.《气体灭火系统设计规范》GB50370－2005；
8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)
9.《气体灭火系统施工及验收规范》GB50263－2007；
10.《泡沫灭火系统设计规范》GB50151-2010
11.《泡沫灭火系统施工及验收规范》 GB50281-2006
12. 其它相关规范
二．术语：
触发器件：点型探测器、线型探测器、手动报警按钮
警报装置：警铃、声光警报器、消防广播扬声器
报警装置：报警控制器、区域显示器
火灾报警：单一探测器报警
火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、
手动报警按钮报警、消火栓按钮报警。

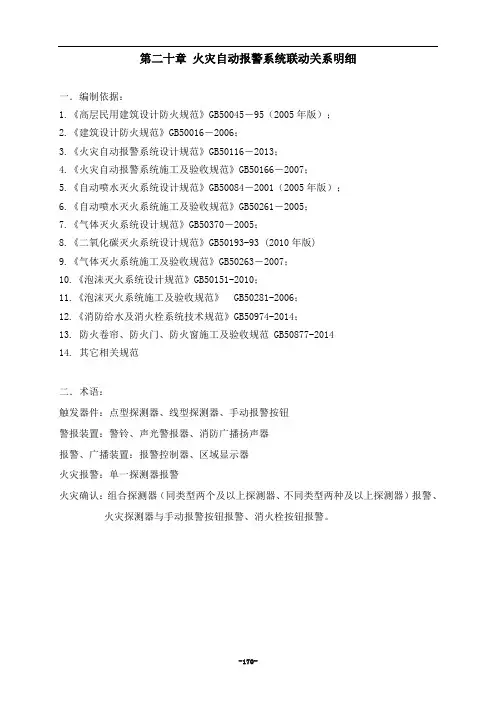

第二十章火灾自动报警系统联动关系明细
一．编制依据：
1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；
2.《建筑设计防火规范》GB50016－2006；
3.《火灾自动报警系统设计规范》GB50116－2013；
4.《火灾自动报警系统施工及验收规范》GB50166－2007；
5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；
6.《自动喷水灭火系统施工及验收规范》GB50261－2005；
7.《气体灭火系统设计规范》GB50370－2005；
8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)
9.《气体灭火系统施工及验收规范》GB50263－2007；
10.《泡沫灭火系统设计规范》GB50151-2010；
11.《泡沫灭火系统施工及验收规范》 GB50281-2006；
12.《消防给水及消火栓系统技术规范》GB50974-2014；
13. 防火卷帘、防火门、防火窗施工及验收规范 GB50877-2014
14. 其它相关规范
二．术语：
触发器件：点型探测器、线型探测器、手动报警按钮
警报装置：警铃、声光警报器、消防广播扬声器
报警、广播装置：报警控制器、区域显示器
火灾报警：单一探测器报警
火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、火灾探测器与手动报警按钮报警、消火栓按钮报警。

三．火灾自动报警系统联动关系表：。

消防火灾报警系统联动调试逻辑关系概述
火灾自动报警系统：
1.防烟分区内探测器→防烟分区排烟阀→排烟风机
2.排烟阀反馈信号→启动防火分区补风机
3.防火分区正压风机启动相邻区域正压风机也启动
4.声光、广播整栋启动
5.电梯出口的正压送风阀启动本层及相关层（上下左右）正压送风口
6.探测器→启动正压送风机
7.电梯→整栋启动
8.切非→本层
9.空调→本层
10.门禁→整栋切
11.常开防火门→本层
预作用系统：
1、防护区内的一个个火警信号与报警阀上的排气压力开关启动预作用阀电磁阀
泡沫系统：
1、压力开关启动泡沫罐上的电磁阀
喷淋泵：
1、报警阀上的压力开关反馈启动喷淋泵
2、干管低压压力开关、流量计启动
消火栓泵：
1、本分区探测器＋本分区消火栓按钮→启动消火栓泵
2、干管低压压力开关、流量开关启动
中庭：
1、本中庭内两个红外探测器火警信号→本中庭卷帘门全下
2、本层两个火警信号→本层中庭卷帘门下、
气体灭火系统：
1、所有被控设备通过气体主机启动。

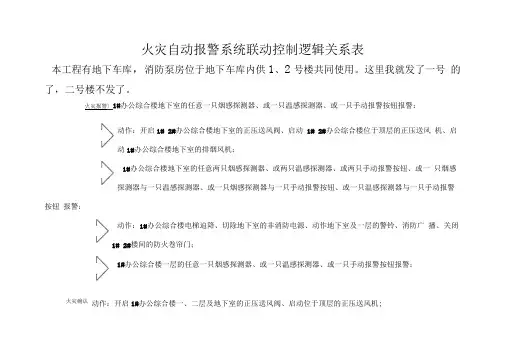

火灾自动报警系统联动控制逻辑关系表本工程有地下车库，消防泵房位于地下车库内供1、2号楼共同使用。

这里我就发了一号的了，二号楼不发了。

火灾报警〉1#办公综合楼地下室的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1# 2#办公综合楼地下室的正压送风阀、启动1# 2#办公综合楼位于顶层的正压送风机、启动1#办公综合楼地下室的排烟风机；1#办公综合楼地下室的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只温感探测器、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：动作：1#办公综合楼电梯迫降、切除地下室的非消防电源、动作地下室及一层的警铃、消防广播、关闭1# 2#楼间的防火卷帘门；1#办公综合楼一层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：火灾确认动作：开启1#办公综合楼一、二层及地下室的正压送风阀、启动位于顶层的正压送风机;仝报、1#办公综合楼一层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只感探测器、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：动作：1#办公综合楼电梯迫降、切除一层的非消防电源、动作地下室及一、二层警铃、消防广播；1#办公综合楼2-10层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启报警楼层及上下层的正压送风阀、启动位于11层的正压送风机，其中2~6层门禁解除，常开防火门关闭，其他楼层无门禁与常开防火门。

2-10层同层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只温感探测器、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警:动作：1#办公综合楼电梯迫降、消防广播；切除火灾楼层的非消防电源、动作火灾楼层及上下层的警铃、1#办公综合楼1#办公综合楼地下室、1-10层的任意一个消火栓按钮报警直接启动1#办公综合楼的消防水泵1#办公综合楼喷淋系统压力开关报警直接启动1#办公综合楼的喷淋水泵。

火灾自动报警系统逻辑关系张兆顺①消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。

②自动喷水灭火系统：自动喷水灭火系统的联动关系如下：水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。

水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。

压力开关动作→向消防控制室反馈信号（报警联动控制器显示压力开关动作信号）。

喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，具体方式视设计而定。

③防排烟系统：机械正压送风系统的联动关系如下：探测器报警信号“或”手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。

正压送风口的开启数量可按照下列要求设置：1)防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压；2)前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下下两层的正压送风口。

信号返回要求：1)消防控制室（报警控制器或联动控制器）显示正压送风口开启状态；2)消防控制室（报警控制器或联动控制器）显示正压送风机的运行状态。

消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块（控制模块）两种方式，具体方式视设计而定。

消防自动报警各个系统的联动控制关系1 水系统：消火栓按钮启动时，系统可自动/手动启、停消火栓，并监控其运行状态。

水喷淋干管上压力开关工作，系统可自动启动喷淋泵，并监控其动作状态。

在南楼地下配电室内柴油发电机房内设水喷雾灭火系统，水喷淋用开式喷头，房间内设几组烟感，温感探测器组。

烟感、温感同时报警时，系统可通过自动，手动并应急操作三种控制方式，开启雨淋电磁阀。

压力开关动作后系统启动喷淋泵，并监控其运行状态。

在地下车库设喷淋预作用系统，喷淋头采用闭式喷头，水管中充满空气，当温感报警时，系统自动/手动开启水管上的电磁阀充水，当喷头破碎后水管放气，干管压力开关动作，信号反馈回消防中心，自动/手动启动喷淋泵并监控其运行状态。

2 防排烟系统：当系统确认发生火灾后，立即开启着火层及其上，下层的正压送风阀（口），同时自动打开顶层相应加压风机，使楼梯前室通道为正压，防止烟气侵入，保证人员疏散逃生时的环境安全，在各层走廊，地下室及无窗房间设有常闭防火排烟阀（口）火灾时，可自动或手动打开火灾区域的防火排烟阀（口），同时联动相应的排烟风机启动，当顶层排烟风机前的防火排烟口温度达到280*C时，阀门关闭，联动排风机亦同时关闭。

3 火灾事故广播系统：当系统确认发生火灾后，可自动切断背景音乐广播，或在消防中心控制柜上手动控制，接通着火层及其上，下层的扬声器进行紧急广播，指导楼内的人员疏散。

4 电梯迫降系统：当确认发生火灾后，系统立即迫降所有电梯至首层，并自动断客，货梯的电源，仅保留消防电梯供消防人员使用。

5 卷帘门控制：当防火通道上的卷帘门两边的烟感探测器报警时，系统控制卷帘门下降到距地面1.8米m处，挡烟并让人员疏散。

当卷帘门两边的温感探测器报警时，则系统控制卷帘门下降到地面，以完成防火分区的分隔。

卷帘门两边还设有卷帘门控制升降按钮，并设有保持延时后卷帘门可自动放下的功能。

其它联动：当确认发生火灾时，系统会手动/自动将着火层及上，下层的报警闪灯或声光报警器启动，提醒楼内人员及时疏散，并由消防中心人员手动切断着火层及其上，下层的非消防电源。
