火灾自动报警系统的调试及逻辑关系火灾自动报警系统及联动系统的调试分为两部分内容：1.自动报警系统自身器件的连接、登录、联动关系的编制及输入；2.模拟火灾信号检查各系统是否按照编制的逻辑关系执行。
(1)首先要完成火灾自动报警系统中的探测器、手动报警按钮、消火栓手动报警按钮、输入模块、输出模块、复示器、区域机等设施的连接。
在安装过程中应完成以下工作：①完善竣工图纸，将施工过程中发生的所有涉及到的有关位置的更改、数量的增减等内容设计变更标注在竣工图上，以便下一步工作时不发生遗漏。
②将系统内的编址器件按照设备要求进行编址工作，将地址号标注在图纸附近，以便安装时按照已定下的编址进行地址设定防止安装器件时发生地址错误，同时该地址号也为编制联动关系提供联动器件逻辑输入号。
在设定地址号后根据设备情况要求（有的报警控制器能够显示报警点的中文名称）标定器件安装位置的名称，以便报警控制器能显示报警点的名称。
③将上述工作完成后，应进行线路的绝缘电阻的测量，测量时应对线间、线地之间进行测量，保证线路之间及线路与地之间达到规范要求的绝缘程度，便系统开通时不会产生线路故障。
探测、联动总线的绝缘电阻不小于20MΩ，供电线路绝缘电阻不小于0.5ＭΩ。
有条件的可采用示波仪检测线路上的干扰情况是否影响该设备的运行。
④连接好设备的工作接地和保护接地，提高设备运行时抗电源交流干扰，保证系统可靠工作，养活因交流干扰产生的误报。
⑤连接好交流供电电源，测量电压范围不应超出220V+10%，-15%，接好备用蓄电池，做好开机调试的最后准备工作。
(2)按照设计位置安装系统器件，安装结束后开机登录器件，器件登录后观察系统运行善，排除故障，待系统正常稳定运行后输入联动逻辑关系。
(3)联动逻辑关系应按照国家有关消防规范要求进行编制现将在高层建筑中常用的联动关系原则提供如下：①消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。
消防联动关系明细表 Modified by JEEP on December 26th, 2020.
火灾自动报警系统联动关系
一．编制依据：
1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；
2.《建筑设计防火规范》GB50016－2006；
3.《火灾自动报警系统设计规范》GB50116－98；
4.《火灾自动报警系统施工及验收规范》GB50166－2007；
5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；
6.《自动喷水灭火系统施工及验收规范》GB50261－2005；
7.《气体灭火系统设计规范》GB50370－2005；
8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)
9.《气体灭火系统施工及验收规范》GB50263－2007；
10.《泡沫灭火系统设计规范》GB50151-2010
11.《泡沫灭火系统施工及验收规范》 GB50281-2006
12. 其它相关规范
二．术语：
触发器件：点型探测器、线型探测器、手动报警按钮
警报装置：警铃、声光警报器、消防广播扬声器
报警装置：报警控制器、区域显示器
火灾报警：单一探测器报警
火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、
手动报警按钮报警、消火栓按钮报警。
什么是消防联动引言概述：消防联动是指在火灾发生时，通过各种设备和系统之间的互相配合和协作，实现火灾自动报警、灭火、疏散等一系列应急措施的一种智能化系统。
消防联动的目的是提高火灾的预警和处理效率，最大限度地减少火灾对人员和财产的危害。
一、火灾自动报警系统的联动1.1 火灾自动报警系统的基本原理火灾自动报警系统通过感烟、感温、感光等传感器实时监测火灾发生的信号，并将信号传输到控制中心。
1.2 火灾自动报警系统的联动方式火灾自动报警系统可以与其他设备和系统进行联动，如消防水系统、排烟系统、电梯控制系统等。
1.3 火灾自动报警系统的联动效果火灾自动报警系统的联动能够迅速启动其他设备和系统，实现火灾的快速报警和处理，提高火灾应急响应的效率。
二、消防水系统的联动2.1 消防水系统的基本原理消防水系统是指供水、喷淋、水幕、水雾等灭火设备和系统，通过水的喷射和喷洒来灭火。
2.2 消防水系统的联动方式消防水系统可以与火灾自动报警系统、消防疏散指示系统等进行联动，实现自动启动和控制。
2.3 消防水系统的联动效果消防水系统的联动能够在火灾发生时自动启动，迅速喷射水源进行灭火，有效控制火势蔓延，减少火灾造成的损失。
三、排烟系统的联动3.1 排烟系统的基本原理排烟系统是指通过排烟风机、排烟管道等设备和系统，将火灾现场的烟雾和有害气体排出室外。
3.2 排烟系统的联动方式排烟系统可以与火灾自动报警系统、消防水系统等进行联动，实现自动启动和控制。
3.3 排烟系统的联动效果排烟系统的联动能够在火灾发生时自动启动，迅速排出火灾现场的烟雾和有害气体，保障人员疏散通道的畅通，减少人员伤亡和财产损失。
四、电梯控制系统的联动4.1 电梯控制系统的基本原理电梯控制系统是指通过电梯控制器、电梯按钮等设备和系统，实现电梯的控制和运行。
4.2 电梯控制系统的联动方式电梯控制系统可以与火灾自动报警系统、消防水系统等进行联动，实现火灾发生时的电梯控制和运行。
消防火灾报警系统联动调试逻辑关系概述
火灾自动报警系统：
1.防烟分区内探测器→防烟分区排烟阀→排烟风机
2.排烟阀反馈信号→启动防火分区补风机
3.防火分区正压风机启动相邻区域正压风机也启动
4.声光、广播整栋启动
5.电梯出口的正压送风阀启动本层及相关层（上下左右）正压送风口
6.探测器→启动正压送风机
7.电梯→整栋启动
8.切非→本层
9.空调→本层
10.门禁→整栋切
11.常开防火门→本层
预作用系统：
1、防护区内的一个个火警信号与报警阀上的排气压力开关启动预作用阀电磁阀
泡沫系统：
1、压力开关启动泡沫罐上的电磁阀
喷淋泵：
1、报警阀上的压力开关反馈启动喷淋泵
2、干管低压压力开关、流量计启动
消火栓泵：
1、本分区探测器＋本分区消火栓按钮→启动消火栓泵
2、干管低压压力开关、流量开关启动
中庭：
1、本中庭内两个红外探测器火警信号→本中庭卷帘门全下
2、本层两个火警信号→本层中庭卷帘门下、
气体灭火系统：
1、所有被控设备通过气体主机启动。
火灾自动报警及联动系统一 .系统简介火灾自动报警系统是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位、记录火灾发生的时间。
一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令，启动相应防火装置。

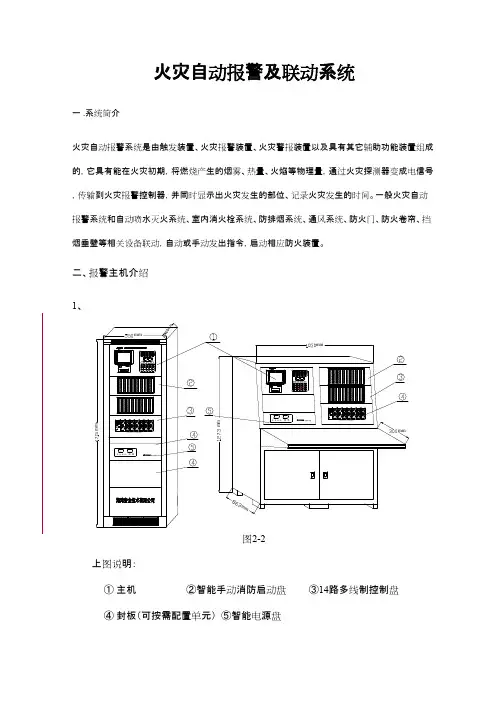

二、报警主机介绍1、图2-2上图说明：①主机②智能手动消防启动盘③14路多线制控制盘④封板（可按需配置单元）⑤智能电源盘换照片2）、按键及面板设置说明以柜式GST5000控制器的按键及面板为例说明。
主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分（如图2-8）。
图2-8换照片指示灯及按键说明：：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。
控制器进行复位操作后，此灯熄灭。
：红色，此灯亮表示控制器检测到了外部设备的监管报警信号，具体信息见液晶显示。
控制器进行复位操作后，此灯熄灭。
：黄色，有设备处于被屏蔽状态时，此灯点亮，此时报警系统中被屏蔽设备的功能丧失，需要尽快恢复，并加强被屏蔽设备所处区域的人工检查。
控制器没有屏蔽信息时此灯自动熄灭。
：黄色，此灯亮，指示控制器处于不能正常使用的故障状态，以提示用户立即对控制器进行修复。
：绿色，当控制器由主电源供电时，此灯点亮。
：绿色，当控制器由备电供电时，此灯点亮。
：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。
除总线短路故障需要手动清除外，其他故障排除后可自动恢复，所有故障排除或控制器进行复位操作后，此灯熄灭。
：红色，当控制器发出启动命令时，此灯点亮，若启动后控制器没有收到反馈信号，则该灯闪亮，直到收到反馈信号。
控制器进行复位操作后，此灯熄灭。
火灾自动报警及消防联动控制系统简介火灾自动报警及消防联动控制系统是消防工程中两个非常重要的系统，相辅相成。
下面南京平安消防工程有限公司就给大家简单介绍一下这两个消防系统之间具体有哪些联系?一、总体功能概述1.火灾自动报警及消防联动控制系统在发生火灾的两个阶段发挥着重要作用。
2.一阶段(报警阶段)：火灾初期，往往伴随着烟雾、高温等现象，通过安装在现场的火灾探测器、手动报警按钮，以自动或人工方式向监控中心传递火警信息，达到及早发现火情、通报火灾的目的。
3.二阶段(灭火阶段)：通过火灾报警控制器及现场接口模块，控制建筑物内的公共设备(如广播、电梯)和专用灭火设备(如排烟机、消防泵)，有效地实施应急疏散、救援和灭火，达到减少火灾损失的目的。
二、火灾自动报警系统1.现场由感烟探测器、感温探测器、火焰探测器、手动报警按钮及火灾显示盘、声光警报器等组成;监控室由火灾报警控制器、消防控制室图形显示系统组成。
2.火灾初期，探测器对火灾初期的一些物理参数(如烟雾浓度、温度、光等)及时响应，自动发出火灾报警信号;手动报警按钮通常安装在楼梯口、走廊等位置，当现场人员发现火情时，通过按下附近的手动报警按钮，可以人工方式发出火灾报警信号。
3.火灾显示盘通常安装在电梯前室或服务台处，当火灾报警控制器接收到火警信号后，及时把报警信号传送到失火区域的火灾显示盘上，在火灾显示盘处将显示报警的探测器编号及汉字提示等信息，同时发出“火警”声信号，以通知消防管理的人员。
4.火灾报警控制器实时监视探测器、手动报警按钮等现场设备的工作状态，接收、显示和传递火灾报警信号，必要时可发出控制指令。
5. 声光警报器通常安装在走廊、楼梯口处，当有火情发生时，声光警报器发出区别于环境的声、光信号，提醒现场人员有火情发生。
6. 消防控制室图形显示系统似同于电子地图，通过图形显示系统，可以更直观地确定火情所在位置，便于及早火情确认。
三、消防联动控制系统消防联动控制系统的功能1、控制及监视专用灭火设备。
火灾自动报警系统联动控制逻辑关系表本工程有地下车库,消防泵房位于地下车库内供1、2号楼共同使用。
这里我就发了一号的了，二号楼不发了。
1#办公综合楼地下室的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1# 2#办公综合楼地下室的正压送风阀、启动1# 2#办公综合楼位于顶层的正压送风机、启动1#办公综合楼地下室的排烟风机；1#办公综合楼地下室的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一报警：动作：1#办公综合楼电梯迫降、切除地下室的非消防电源、动作地下室及一层的警铃、消防广1#办公综合楼一层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1#办公综合楼一、二层及地下室的正压送风阀、启动位于顶层的正压送风机；动作：1#办公综合楼电梯迫降、切除一层的非消防电源、动作地下室及一、二层警铃、消防广播；1#办公综合楼2-10层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启报警楼层及上下层的正压送风阀、启动位于11层的正压送风机，其中2~6层门禁解除，常开防火门关闭，其他楼层无门禁与常开防火门。
1#办公综合楼2-10层同层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：动作：1#办公综合楼电梯迫降、切除火灾楼层的非消防电源、动作火灾楼层及上下层的警铃、消防广播；1#办公综合楼地下室、1-10层的任意一个消火栓按钮报警直接启动1#办公综合楼的消防水泵。
1#办公综合楼喷淋系统压力开关报警直接启动1#办公综合楼的喷淋水泵。
消防值班室也可以远程手动启动上述设备。
第二十章火灾自动报警系统联动关系明细一．编制依据：1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；2.《建筑设计防火规范》GB50016－2006；3.《火灾自动报警系统设计规范》GB50116－2013；4.《火灾自动报警系统施工及验收规范》GB50166－2007；5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；6.《自动喷水灭火系统施工及验收规范》GB50261－2005；7.《气体灭火系统设计规范》GB50370－2005；8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)9.《气体灭火系统施工及验收规范》GB50263－2007；10.《泡沫灭火系统设计规范》GB50151-2010；11.《泡沫灭火系统施工及验收规范》 GB50281-2006；12.《消防给水及消火栓系统技术规范》GB50974-2014；13. 防火卷帘、防火门、防火窗施工及验收规范 GB50877-201414. 其它相关规范二．术语：触发器件：点型探测器、线型探测器、手动报警按钮警报装置：警铃、声光警报器、消防广播扬声器报警、广播装置：报警控制器、区域显示器火灾报警：单一探测器报警火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、火灾探测器与手动报警按钮报警、消火栓按钮报警。
三．火灾自动报警系统联动关系表：切非消防电源确认火灾：即同一报警区域内两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号非消防电源消防联动控制器应具有切断火灾区域及相关区域的非消防电源；当需要切断正常照明时，宜在自动喷淋系统、消火栓系统动作前切断。
安防系统确认火灾：即同一报警区域内两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号疏散的电动栅杆消防联动控制器应具有自动打开涉及疏散的电动栅杆等式的功能，宜开启相关区域安全技术防范系统性的摄像机监视火灾现场。
火灾自动报警系统联动关系说明
一、任意火灾探测器报警：
1、启动本防火分区正压送风机及相应的本防火分区的正压送风阀，并接收其
反馈信号。
2、启动相应层的排烟阀、本防火分区的排烟风口及相应的排烟风机，并接收
其反馈信号。
如设有消防补风机，应同时联动启动。
3、降本防火分区的挡烟垂壁，并接收其反馈信号。
4、切本层空调风机，并接收其反馈信号；关闭相应的本防火分区的防火阀，
并接收其反馈信号。
二、当接收到相应防火分区排烟阀和排烟口的开启信号，启动相应的排烟风机，并接
收其反馈信号
三、当接收到相应防火分区防火阀的关闭信号，切断相应的空调风机，并接收其反馈
信号。
四、当手动报警按钮报警：
1、启动相应的正压送风机及本防火分区的正压送风阀，并接收其反馈信号。
2、启动相应防火分区的排烟阀、本防火分区的排烟口及相应的排烟风机，并
接收其反馈信号。
3、降本防火分区的挡烟垂壁，并接收其反馈信号。
4、切本层空调风机，并接收其反馈信号；关闭相应的本防火分区的防火阀，
并接收其反馈信号。
5、启动本防火分区及相邻防火分区（本层及相邻层）警铃或声光报警器。
6、切除本防火分区非消防电源，接通事故照明和疏散灯，并接收其反馈信号。
7、迫降电梯至首层，并接收电梯至首层后的反馈信号。
若当电梯前室设有烟/
温组合探测器时，烟/温组合探测器报警确认，迫降所有电梯至首层，并接
收电梯至首层后的反馈信号。
8、将本层分隔防火分区的卷帘门，并接收其到底后反馈信号。
9、关闭本防火分区的电动防火门，并接收其关闭后反馈信号。
10、启动本层及相邻层（或本防火分区及相邻防火分区）消防广播（地下各层
视为1层）
11、手报报警后，切断本层及相邻上下层的非消防电源、强启应急电源，如遇
中空四周有卷帘门作为防火分隔的，上下层齐降（中空所有楼层防火卷帘）。
五、当卷帘门两侧烟/温探测器报警：
1、作为防火分隔用的卷帘门，当接收到任意两个探测器组合报警时，卷帘门
降到底，并接收卷帘门到底后的反馈信号。
2、作为疏散通道用的卷帘门，感烟探测器动作后，卷帘下降至距地（楼）面
1.8m;感温探测器动作后，卷帘下降到底，并接收卷帘门到底后的反馈信号。
六、当电动防火门（窗）两侧任一侧探测器报警，关闭相应防火门（窗），并接收防
火门（窗）关闭后的反馈信号。
七、压力开关动作，启动喷淋泵，并接收反馈信号。
八、280。
C排烟防火阀(风机口)动作，停止相应排烟风机，并接收反馈信号。
九、消防栓按钮启动消防泵，并接收反馈信号。
十、任意可燃气体探测器报警：启动通风风机，切断燃气进气控制阀并启动相应区域
警铃或声光报警器。
十一、气体灭火保护区单路探测器报警后，启动防护区内警铃或声光报警器；双路探测器报警确认后，启动防护区入口声光报警器、应自动关闭防火门、窗，停止通风空调系统，关闭有关部位防火阀，并接收相应反馈信号，延时后（30秒）启动灭火控制阀（容器阀），另外当压力开关报警后启动灭火释放灯并关闭防火门、窗，停止通风空调系统，关闭有关部位的防火阀，并接收相应反馈信号。
其中关闭防火门、窗，停止通风空调系统，关闭有关部位防火阀的联动控制应在气体灭火控制阀启动前即气体灭火延时30秒期间动作完毕。
十二、预作用系统及雨淋系统等应在双路探测器报警或当手动报警按钮报警确认后，联动电磁阀启动并在压力开关报警后启动喷淋泵，设有电动排气阀的应同时联动开启。
十三、自动控制的消防水泡应在接收到红外探测装置的反馈信号后，联动启动电动阀门，并启动相应区域声光报警装置（消防控制室、消防泵站及现场区域），另外当压力开关报警后启动供水泵。
