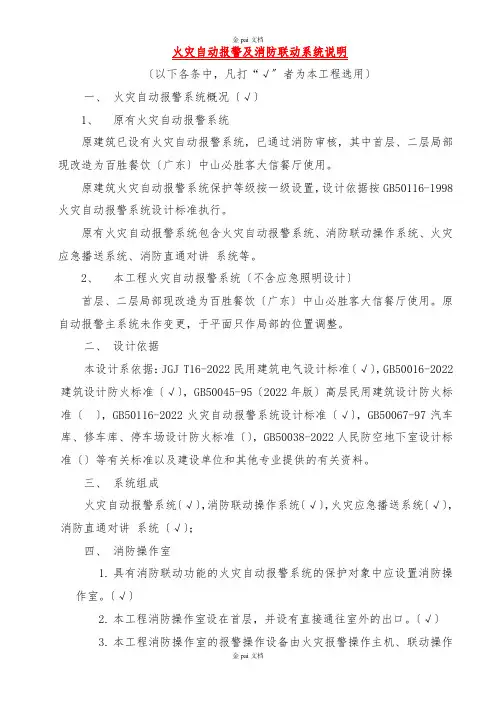

火灾自动报警及消防联动系统说明
（以下各条中，凡打“√”者为本工程选用）
一、火灾自动报警系统概况（√）
1、原有火灾自动报警系统
原建筑已设有火灾自动报警系统，已通过消防审核，其中首层、二层局部现改造为百胜餐饮（）必胜客大信餐厅使用。
原建筑火灾自动报警系统保护等级按一级设置，设计依据按GB50116-1998《火灾自动报警系统设计规》执行。
原有火灾自动报警系统包含火灾自动报警系统、消防联动控制系统、火灾应急广播系统、消防直通对讲系统等。
2、本工程火灾自动报警系统（不含应急照明设计）
首层、二层局部现改造为百胜餐饮（）必胜客大信餐厅使用。原自动报警主系统未作变更，于平面只作局部的位置调整。
二、设计依据
本设计系依据：JGJ T16-2008《民用建筑电气设计规》（√），GB50016-2006《建筑设计防火规》（√），GB50045-95（2005年版）《高层民用建筑设计防火规》（），GB50116-2013《火灾自动报警系统设计规》（√），GB50067-97《汽车库、修车库、停车场设计防火规》（），GB50038-2005《人民防空地下室设计规》（）等有关规以及建设单位和其他专业提供的有关资料。
三、系统组成
火灾自动报警系统（√），消防联动控制系统（√），火灾应急广播
系统（√），消防直通对讲系统（√）；
四、消防控制室
1.具有消防联动功能的火灾自动报警系统的保护对象中应设置消
防控制室。（√）
2.本工程消防控制室设在首层，并设有直接通往室外的出口。（√）
3.本工程消防控制室的报警控制设备由火灾报警控制主机、联动控
制台、CRT显示器、打印机、应急广播设备、消防直通对讲设
备、电源设备等组成。（√）
4.消防控制室可接收感烟、感温、火焰、可燃气体等探测器的火灾
报警信号及水流指示器、检修间、压力报警阀、手动报警按钮、消火栓按钮的动作信号。（√）
5.消防控制室可显示消防水池、消防水箱水位，显示消防水泵的电
源及运行状况。（√）；
6.消防控制室的联动控制器应能按设定的控制逻辑向各相关的受
控设备发出联动控制信号，并按收相关设备的联动反馈信号。
（√）
7.消防控制室的新增火灾自动报警设备应能与原有火灾自动报警
设备联网及兼容，且各受控设备接口的特性参数应与消防联动控
制器发出的联动控制信号相匹配。（√）
8.消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、
设备使用说明书、系统操作规程、应急预案、值班制度、维护保
养制度及值班记录等文件资料。（√）
9.消防控制室严禁穿过与消防设施无关的电气线路及管路。（√）
五、火灾自动报警系统
1.本工程采用集中报警控制系统，系统总线上应设置总线短路隔离
器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器；（√）
2.高度超过100M的建筑中，除消防控制室设置的控制器外，每
台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。
3.探测器：高大空间设置线性红外探测器、其它场所设置感烟探测
器。（√）
4.探测器与灯具的水平净距应大于0。2M；与送风口边的水平净
距应大于1。5M；与多孔送风顶棚孔口或条形送风口的水平净距应大于0。5M；与嵌入式场声器的净距应大于0。1M；与自动喷水头的净距应大于0。3M；与墙或其它遮挡物的距离应大于0。5M，探测器的具体位置，以建筑吊顶综合图为准。（√）
5.在本建筑物适当地置设手动报警按钮及消防对讲电括插孔，手动
报警按钮及讲插孔底距地1。4M。（√）
6.在消火栓箱设消火烇报警按钮，接线盒设在消火烇的开门侧，底
边距1。8M。（√）
7.每个报警区域应均匀设置火灾报警器，其声压级不应少于
60DB；在环境噪声大于60DB的场所，其声压级应高于背景曝
声15DB。（√）
8.火灾自动报警系统应设置交流电源和蓄电池备用电摞。（√）
六、消防联动控制：
消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。（√）
消防水泵，防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。（√）
各受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。（√）
需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。（√）
1、消火栓泵控制：（√）
1）联动方式：由消防栓系统出水干管上设置的低压压力开关、
高位消防水箱出水管上设置的流量开关或者报警阀压力开关
等信号作为触发信号，直接控制启动消防栓泵，联动控制不
应受消防联动控制器处于自动或手动状态影响。当设置消防
栓按钮时，消防栓按钮的动作信号应作为报警信号及启动消
防栓泵的联动触发信号，由消防动控制器联动控制消火栓泵
的启动。
2）手动控制方式，应将消火栓泵控制箱（柜）的启动、停止按
钮用专用线路直接连接至设置在消防控制室的消防联动控制
器的手动控制盘，并应直接手动控制消火栓泵的启动、停止。
3）消火栓泵的动作信号应反馈至消防联动控制器。
2、自动喷水灭火系统联动控制
[1]温式系统和干式系统；（√）
1）联动控制方式，由湿式报警阀压力开关的动作信号作业触发信号，直接控制启动喷淋消防泵，联动控制不受消防联动控制器处于自动或手动状态影响。
2）手动控制方式，将喷淋消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止。
3）水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。
[2]自动喷酒预作用系统。（）
1）平时由压力开关自动控制空压机起停，维持管网压力；
2）火灾自动报警后，打开电动阀放气，同时打开电磁阀放水；
3）火灾时，喷头喷水，水流指示器动作并向消防控制室报警，同时，报警阀动作，接通压力开关，击响水力警铃，启动喷洒泵，消防控制室能接收其返馈信号；
4）消防控制室可通过控制模块编程，自动启动喷洒泵，并接收其返信号。
5）在消防控制室联动控制台上，可通过硬线手动控制喷洒泵，并接收其返馈信号；
