火灾自动报警及联动控制系统讲解
- 格式:pptx
- 大小:1.56 MB
- 文档页数:37

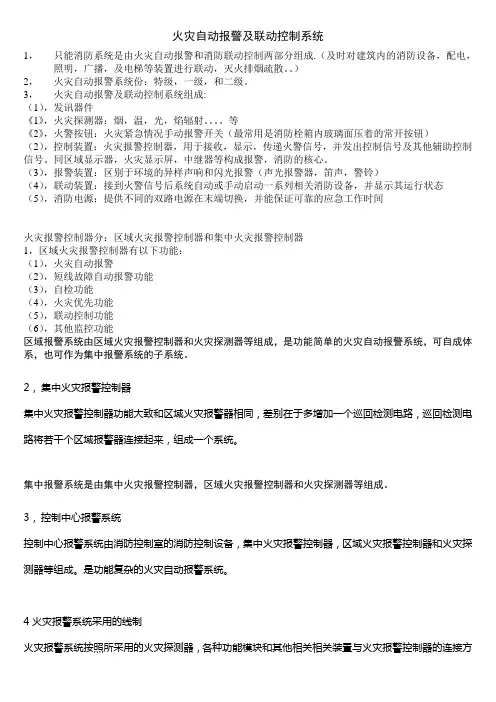

火灾自动报警及联动控制系统1,只能消防系统是由火灾自动报警和消防联动控制两部分组成.(及时对建筑内的消防设备,配电,照明,广播,及电梯等装置进行联动,灭火排烟疏散。
)2,火灾自动报警系统份:特级,一级,和二级。
3,火灾自动报警及联动控制系统组成:(1),发讯器件《1》,火灾探测器:烟,温,光,焰辐射。
等《2》,火警按钮:火灾紧急情况手动报警开关(最常用是消防栓箱内玻璃面压着的常开按钮)(2),控制装置:火灾报警控制器,用于接收,显示,传递火警信号,并发出控制信号及其他辅助控制信号。
同区域显示器,火灾显示屏,中继器等构成报警,消防的核心。
(3),报警装置:区别于环境的异样声响和闪光报警(声光报警器,笛声,警铃)(4),联动装置:接到火警信号后系统自动或手动启动一系列相关消防设备,并显示其运行状态(5),消防电源:提供不同的双路电源在末端切换,并能保证可靠的应急工作时间火灾报警控制器分:区域火灾报警控制器和集中火灾报警控制器1,区域火灾报警控制器有以下功能:(1),火灾自动报警(2),短线故障自动报警功能(3),自检功能(4),火灾优先功能(5),联动控制功能(6),其他监控功能区域报警系统由区域火灾报警控制器和火灾探测器等组成,是功能简单的火灾自动报警系统,可自成体系,也可作为集中报警系统的子系统。
2,集中火灾报警控制器集中火灾报警控制器功能大致和区域火灾报警器相同,差别在于多增加一个巡回检测电路,巡回检测电路将若干个区域报警器连接起来,组成一个系统。
集中报警系统是由集中火灾报警控制器,区域火灾报警控制器和火灾探测器等组成。
3,控制中心报警系统控制中心报警系统由消防控制室的消防控制设备,集中火灾报警控制器,区域火灾报警控制器和火灾探测器等组成。
是功能复杂的火灾自动报警系统。
4火灾报警系统采用的线制火灾报警系统按照所采用的火灾探测器,各种功能模块和其他相关相关装置与火灾报警控制器的连接方式可分为多线制和总线制。

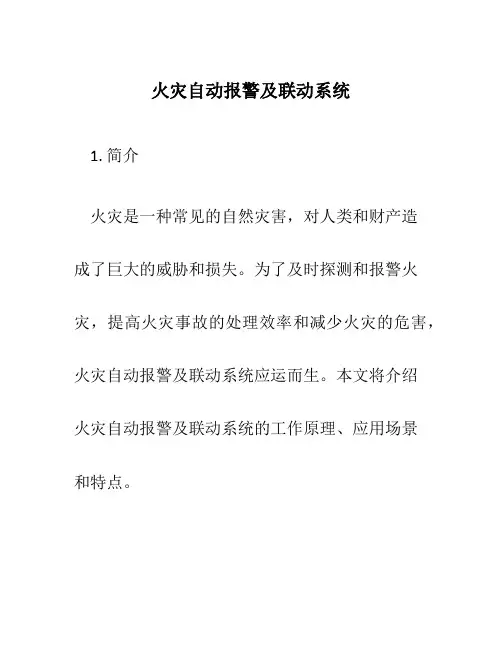

火灾自动报警及联动系统1. 简介火灾是一种常见的自然灾害,对人类和财产造成了巨大的威胁和损失。
为了及时探测和报警火灾,提高火灾事故的处理效率和减少火灾的危害,火灾自动报警及联动系统应运而生。
本文将介绍火灾自动报警及联动系统的工作原理、应用场景和特点。
2. 工作原理火灾自动报警及联动系统由多个组件组成,包括火灾探测器、报警器、控制器和联动设备。
系统通过感知烟雾、温度、火焰等火灾迹象,并将信号发送到控制器。
控制器对信号进行处理,并触发相应的报警器发出警报。
同时,控制器还可以与其他设备进行联动,如自动关闭门窗、开启排烟设备、联动灭火系统等,以减少火灾的蔓延和危害。
3. 应用场景火灾自动报警及联动系统广泛应用于各类场所,包括商业建筑、住宅楼、物流仓库、学校、医疗机构等。
具体应用场景包括:3.1 商业建筑商业建筑是人员密集的场所,火灾风险较高。
火灾自动报警及联动系统可在火灾早期及时发现并报警,避免火灾扩大和造成更大的损失。
3.2 住宅楼住宅楼是大量居民聚集的地方。
火灾自动报警及联动系统可以快速发出警报,让居民能够及时逃生,并方便消防人员进行救援。
3.3 物流仓库物流仓库通常存放大量的货物和设备,一旦发生火灾将造成重大损失。
火灾自动报警及联动系统能够及时探测火灾,触发警报并联动其他设备,保护货物安全并减少火灾损失。
3.4 学校学校是大量学生和教职工聚集的地方,火灾风险较高。
火灾自动报警及联动系统可以快速发出警报,帮助学生和教职工尽快疏散,并配合消防人员进行灭火和救援工作。
3.5 医疗机构医疗机构通常有大量的病人和重要的医疗设备,火灾发生将对病人的生命安全和医疗服务造成严重的影响。
火灾自动报警及联动系统可以快速发出警报,保护病人的生命安全,并减少医疗设备的损失。
4. 特点火灾自动报警及联动系统具有以下特点:•及时性:系统可以在火灾早期检测到火灾迹象并及时报警,减少火灾蔓延的时间窗口,提高疏散和灭火的效率;•准确性:系统通过多种传感器进行火灾探测,可以准确地判断火灾的类型和位置,避免误报和漏报;•可靠性:系统采用可靠的硬件和稳定的软件,具有较高的可靠性和稳定性;•自动化:系统可以自动触发报警和联动设备,减少人工干预的需要,提高反应速度和处理效率;•扩展性:系统可以根据需求进行扩展和升级,满足不同场所的需求。
7.3 火灾自动报警及消防联动系统火灾自动报警及消防联动系统就是指在建筑物内或高层建筑中建立的自动监控、自动灭火系统。
它是现代消防系统中的一个重要组成部分,是现代电子技术、自动控制技术与计算机技术在消防中应用的产物。
火灾自动报警及消防联动系统用以监视建筑物现场的火情,当存在火患开始冒烟而还未明火之前,或者是已经起火但还未成灾之前发出火情信号(声、光报警等),实现了火灾的早期报警,有利于迅速有效地组织灭火及安全疏散,将火灾可能引起的损失降低到最低限度。
火灾自动报警系统在报警的同时,一旦火情得到确认还具有“联动”功能,即通过系统中的控制装置,启动消防灭火设备和防排烟设备,按照预定的要求动作,密切配合,有条不紊地投入到灭火工作中去。
实践表明,在建筑物尤其是高层建筑物中安装有火灾自动报警及消防联动系统并加以妥善管理的,该系统在消防中都发挥了积极的作用。
因此,火灾自动报警系统已成为现代建筑中不可缺少的组成部分,并越来越受到人们的重视。
7.3.1 火灾自动报警及消防联动系统的工作流程及原理在建筑物现场发生火灾的初期阶段,现场采集到的温度、烟、光等信息使火灾探测器首先发出报警信号给各所在区域的火灾报警控制装置,再传至消防控制中心的系统主机(当系统是不设区域自动报警控制器时,将直接发信号给系统主机);或当人员发现后,用手动火灾报警按钮、消防专用电话报警给系统主机。
系统主机收到报警信号后,首先迅速进行火情确认,即将火灾探测器提供的现场信号送到系统主机给定端——火灾报警控制器,火灾报警控制器将上述信息与现场正常状态(无火灾)时的烟雾浓度、温度(或温度上升速率)及火光照度等参数的规定(标定)值即系统给定值作比较、分析、判断,只有确认是火灾时,火灾报警控制器才发出系统控制信号:①启动火灾警报装置的信号:如及时开启着火层及上下关联层的疏散警铃、广播通知人员尽快疏散;②启动减灾设备的信号:如打开着火层及上下关联层电梯前室、楼梯前室的正压送风机及走道内的排烟系统。
火灾自动报警及消防联动控制系统简介火灾自动报警及消防联动控制系统是指一种集火灾自动报警系统和自动灭火系统为一体的设备系统。
该系统能够自动感知火灾发生,及时报警,同时能够自动启动自动灭火系统进行灭火,从而尽可能减少火灾的损失和人员伤亡。
火灾自动报警及消防联动控制系统主要包括三个部分:火灾自动报警控制器、自动灭火控制器以及联动控制器。
以下分别介绍这三个部分。
1. 火灾自动报警控制器:火灾自动报警控制器是火灾自动报警及消防联动控制系统的核心设备之一。
它能够自动感知周围环境中的火灾信号,并将报警信号传输到消防控制中心,同时控制各个防火分区的声光报警设备及安全疏散系统。
火灾自动报警控制器主要由控制器主板、监控软件、通信模块等组成。
其优点是能够进行精准监测和自动处理,极大地提高了防范火灾的效率。
2. 自动灭火控制器:自动灭火控制器是指通过自动感知火灾,并自动启动灭火设备进行灭火的装置。
它可以根据火灾的情况进行自动控制,并开启相应的灭火装置。
自动灭火控制器一般由感应器、灭火设备、控制器等组成。
其优点是可以快速、准确地对火灾进行响应,可以迅速灭火,有效地避免火势的蔓延。
3. 联动控制器:联动控制器是指连接火灾自动报警控制器和自动灭火控制器的设备,它通过控制系统中各个设备的联动功能,能够在火灾发生时自动启动自动灭火系统,从而快速地灭火锁定火源。
联动控制器一般由自动控制装置、联动信号处理装置、操作人机界面等组成。
通过以上三个部分的组合使用,火灾自动报警及消防联动控制系统可以实现自动检测、自动报警以及自动灭火等功能。
其优点是精准、高效地诊断火灾的情况,并能够迅速响应和处置火灾事态,有效地保护人员的生命安全和财产安全。
因此,火灾自动报警及消防联动控制系统是现代消防安全设备中的关键装备之一。
一、火灾自动报警系统的基本模式1、区域报警系统:由火灾探测器、手动火灾报警按钮、火灾声光报警器及火灾报警控制器等构成,适用于仅需要报警,不需要联动自动消防设备的小型建筑等单独使用。
2、集中报警系统:由火灾探测器、手动火灾报警按钮、火灾声光报警器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成,适用于不仅需要报警,同时需要联动自动消防设备,且只设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的高层宾馆、商务楼、综合楼等建筑使用,设置一个消防控制室。
3、控制中心报警系统:由设置在消防控制室的集中报警控制器、消防控制设备等组成,适用于大型建筑群、超高层建筑,可对建筑中的消防设备实现联动控制和手动控制,设置两个及以上消防控制室。
二、火灾自动报警及消防联动控制系统的组成及功能1、火灾探测部分(1)火灾探测器1)感烟探测器:利用火灾发生时产生的大量烟雾,通过烟雾敏感元件检测并发出报警信号的装置。
常用的有离子感烟式和光电感烟式,又可分为点型和线型。
2)感温探测器:利用火灾时气温的集聚升高,通过温度敏感元件使探测器动作发出报警信号。
按动作原理分有差温式和定温式,按结构分有点型和线型等。
3)感火焰探测器:利用火灾时火焰产生的红外光、紫外光,作用在光敏元件上,从而发出电信号,实现火灾报警。
4)可燃气体探测器:通过可燃气体敏感元件检测出可燃气体的浓度,当达到给定值时,发出报警信号。
(2)输入模块输入模块将所配接的触点型探测装置(水流指示器、湿式报警阀等)的开关量信号转成二总线报警控制器能识别的数码信号,提供一个地址码。
(3)手动报警按钮手动报警按钮是人工确认火灾后,手动输入报警信号的装置。
操作方式有手动按碎、手动击打和手动按下等。
(4)火灾自动报警控制器火灾自动报警控制器在火灾自动报警系统中,为火灾探测器供电,接收探测点火警电信号,以声、光信号发出火灾报警,同时显示及记录火灾发生的部位和时间,并向联动控制器发出联动信号,是整个火灾自动报警系统的指挥中心。

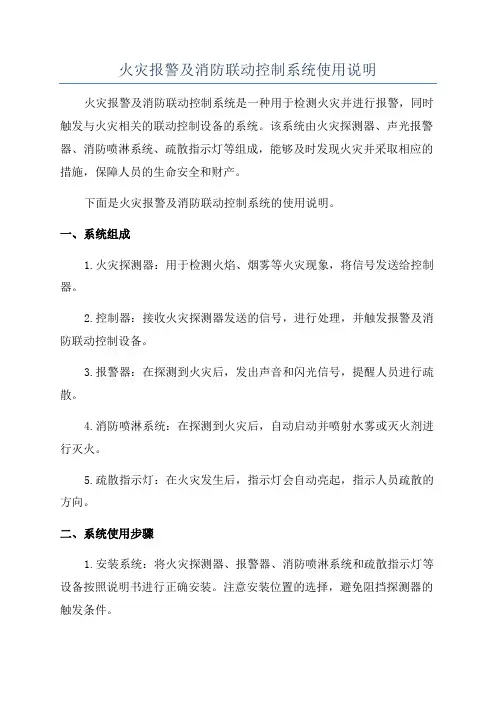

火灾报警及消防联动控制系统使用说明火灾报警及消防联动控制系统是一种用于检测火灾并进行报警,同时触发与火灾相关的联动控制设备的系统。
该系统由火灾探测器、声光报警器、消防喷淋系统、疏散指示灯等组成,能够及时发现火灾并采取相应的措施,保障人员的生命安全和财产。
下面是火灾报警及消防联动控制系统的使用说明。
一、系统组成1.火灾探测器:用于检测火焰、烟雾等火灾现象,将信号发送给控制器。
2.控制器:接收火灾探测器发送的信号,进行处理,并触发报警及消防联动控制设备。
3.报警器:在探测到火灾后,发出声音和闪光信号,提醒人员进行疏散。
4.消防喷淋系统:在探测到火灾后,自动启动并喷射水雾或灭火剂进行灭火。
5.疏散指示灯:在火灾发生后,指示灯会自动亮起,指示人员疏散的方向。
二、系统使用步骤1.安装系统:将火灾探测器、报警器、消防喷淋系统和疏散指示灯等设备按照说明书进行正确安装。
注意安装位置的选择,避免阻挡探测器的触发条件。
2.连接系统:将各个设备通过电缆进行连接,确保信号的传递畅通。
3.启动系统:接通电源,开启火灾报警及消防联动控制系统,确保设备正常工作,可以进行自检功能。
4.监控火灾:当火灾发生时,火灾探测器会检测到相应的信号,并发送给控制器。
5.触发报警:控制器接收到火灾信号后,会触发报警器,发出声音和闪光信号,提醒人员注意火灾,并进行及时疏散。
6.启动消防喷淋系统:授权人员可以手动启动消防喷淋系统,也可以设置自动启动,在火灾发生后系统会自动触发喷淋装置进行灭火。
7.疏散指示:火灾报警及消防联动控制系统会自动点亮疏散指示灯,指示人员逃生的方向。
8.关闭报警:在火灾得到控制或救援人员到达后,可以通过系统控制器手动关闭报警器和消防喷淋系统。
三、注意事项1.定期维护:定期检查系统的设备是否正常工作,例如更换疏散指示灯的电池、清洁探测器灵敏元件等。
2.避免误触发:安装火灾探测器时,应避免因烟雾、灰尘等导致误触发,定期清理探测器表面,确保其正常工作。

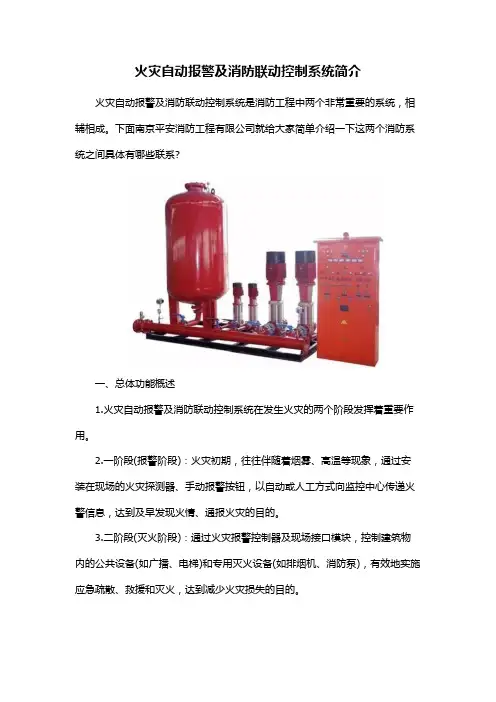

火灾自动报警及消防联动控制系统简介火灾自动报警及消防联动控制系统是消防工程中两个非常重要的系统,相辅相成。
下面南京平安消防工程有限公司就给大家简单介绍一下这两个消防系统之间具体有哪些联系?一、总体功能概述1.火灾自动报警及消防联动控制系统在发生火灾的两个阶段发挥着重要作用。
2.一阶段(报警阶段):火灾初期,往往伴随着烟雾、高温等现象,通过安装在现场的火灾探测器、手动报警按钮,以自动或人工方式向监控中心传递火警信息,达到及早发现火情、通报火灾的目的。
3.二阶段(灭火阶段):通过火灾报警控制器及现场接口模块,控制建筑物内的公共设备(如广播、电梯)和专用灭火设备(如排烟机、消防泵),有效地实施应急疏散、救援和灭火,达到减少火灾损失的目的。
二、火灾自动报警系统1.现场由感烟探测器、感温探测器、火焰探测器、手动报警按钮及火灾显示盘、声光警报器等组成;监控室由火灾报警控制器、消防控制室图形显示系统组成。
2.火灾初期,探测器对火灾初期的一些物理参数(如烟雾浓度、温度、光等)及时响应,自动发出火灾报警信号;手动报警按钮通常安装在楼梯口、走廊等位置,当现场人员发现火情时,通过按下附近的手动报警按钮,可以人工方式发出火灾报警信号。
3.火灾显示盘通常安装在电梯前室或服务台处,当火灾报警控制器接收到火警信号后,及时把报警信号传送到失火区域的火灾显示盘上,在火灾显示盘处将显示报警的探测器编号及汉字提示等信息,同时发出“火警”声信号,以通知消防管理的人员。
4.火灾报警控制器实时监视探测器、手动报警按钮等现场设备的工作状态,接收、显示和传递火灾报警信号,必要时可发出控制指令。
5. 声光警报器通常安装在走廊、楼梯口处,当有火情发生时,声光警报器发出区别于环境的声、光信号,提醒现场人员有火情发生。
6. 消防控制室图形显示系统似同于电子地图,通过图形显示系统,可以更直观地确定火情所在位置,便于及早火情确认。
三、消防联动控制系统消防联动控制系统的功能1、控制及监视专用灭火设备。
火灾自动报警与消防联动系统摘要:火灾自动报警控制器、火灾探测器、输入模块、输出模块、输入输出模块、短路隔离器等部件进行调研,列举常用的火灾自动报警控制器的厂家、型号,并重点介绍一种型号的火灾自动报警控制器的功能、使用方法。
关键词:自动报警厂家型号1、火灾自动报警控制器火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统,在火灾自动报警系统中,自动或手动产生火灾报警信号的器件称为触发件,主要包括火灾探测器和手动火灾报警按钮。
2、火灾探测器火灾探测器的分类比较复杂。
实用的分类方法有结构造型分类法、探测火灾参数分类法和使用环境分类法等。
2.1结构造型分类法按火灾探测器的结构造型分类,可以分成线型和点型两大类。
线型火灾探测器:这是一种响应某一连续线路周围的火灾参数的火灾探测器,其连续线路可以是“硬”的,也可以是“软”的。
如空气管线型差温火灾探测器,是由一条细长的铜管或不锈钢管构成“硬”的连续线路。
又如红外光束线型感烟火灾探测器,是由发射器和接受器二者中间的红外光束构成“软”的连续线路。
点型探测器:这是一种响应某一点周围的火灾参数的火灾探测器。
大多数火灾探测器,属于点型火灾探测器。
2.2探测火灾参数分类法根据火灾探测器探测火灾参数的不同,可以划分为感温、感烟、感光、气体和复合式等几大类。
感温火灾探测器:这是一种响应异常温度、温升速率和温差的火灾探测器。
又可分为定温火灾探测器——温度达到或超过预定值时响应的火灾探测器;差温火灾探测器厂升温速率超过预定值时响应的感温火灾探测器:差定温火灾探测器——兼有差温、定温两种功能的感温火灾探测器。
感温火灾探测器,由于采用不同的敏感元件,如热敏电阻、热电偶、双金属片、易熔金属、膜盒和半导体等,又可派生出各种感温火灾探测器。
感烟火灾探测器:这是一种响应燃烧或热解产生的固体或液体微粒的火灾探测器。
由于它能探测物质燃烧初期所产生的气溶胶或烟雾粒子浓度,因此,有的国家称感烟火灾探测器为“早期发现”探测器。
