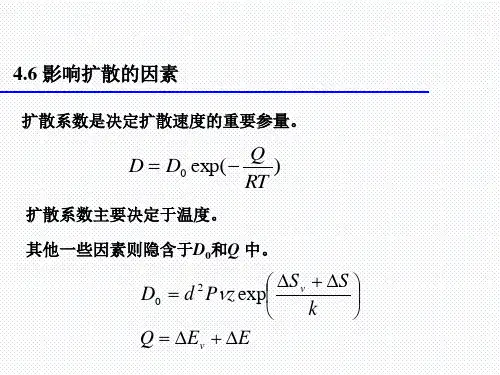

材料科学基础 第4章 点缺陷和扩散

《材料科学基础》复习题第1章原子结构与结合键一、选择题1、具有明显的方向性和饱和性。

A、金属键B、共价键C、离子键2、以下各种结合键中，结合键能最大的是。

A、离子键、共价键B、金属键C、分子键3、以下各种结合键中，结合键能最小的是。

A、离子键、共价键B、金属键C、分子键4、以下关于结合键的性质与材料性能的关系中，是不正确的。

A、具有同类型结合键的材料，结合键能越高，熔点也越高。

B、具有离子键和共价键的材料，塑性较差。

C、随着温度升高，金属中的正离子和原子本身振动的幅度加大，导电率和导热率都会增加。

二、填空题1、构成陶瓷化合物的两种元素的电负性差值越大，则化合物中离子键结合的比例。

2、通常把平衡距离下的原子间的相互作用能量定义为原子的。

3、材料的结合键决定其弹性模量的高低，氧化物陶瓷材料以键为主，结合键故其弹性模量；金属材料以键为主，结合键故其弹性模量；高分子材料的分子链上是键，分子链之间是键，故其弹性模量。

第2章晶体结构（原子的规则排列）一、名词解释1、点阵2、晶胞3、配位数4、同素异晶转变5、组元6、固溶体7、置换固溶体8、间隙固溶体9、金属间化合物10、间隙相二、选择题1、体心立方晶胞中四面体间隙的r B/r A和致密度分别为A 0.414，0.68B 0.225，0.68C 0.291，0.682、晶体中配位数和致密度之间的关系是。

A、配位数越大，致密度越大B、配位数越小，致密度越大C、两者之间无直接关系3、面心立方晶体结构的原子最密排晶向族为。

A <100> B、<111> C、<110>4、立方晶系中，与晶面(011)垂直的晶向是。

A [011]B [100]C [101]5、立方晶体中（110）和（211）面同属于晶带。

A [101] B[100] C [111]6、金属的典型晶体结构有面心立方、体心立方和密排六方三种，它们的晶胞中原子数分别为：A、4；2；6B、6；2；4 D、2；4；66、室温下，纯铁的晶体结构为晶格。

晶体：即内部质点在三维空间呈周期性重复排列的固体。

之吉白夕凡创作非晶体：原子没有长程的排列，无固定熔点、各向同性等。

晶体结构：指晶体中原子或分子的排列情况，由空间点阵和结构基元构成。

空间点整：指几何点在三维空间作周期性的规则排列所形成的三维阵列，是人为的对晶体结构的抽象。

晶面指数：结晶学中用来暗示一组平行晶面的指数。

晶胞：从晶体结构中取出来的反映晶体周期性和对称性的重复单元。

晶胞参数：晶胞的形状和大小可用六个参数来暗示，即晶胞参数。

离子晶体晶格能：1mol离子晶体中的正负离子，由相互远离的气态结合成离子晶体时所释放的能量。

原子半径：从原子核中心到核外电子的几率分布趋向于零的位置间的距离。

配位数：一个原子或离子周围同种原子或异号离子的数目。

极化：离子紧密堆积时，带电荷的离子所发生的电厂必定要对另一个离子的电子云发生吸引或排斥作用，使之发生变形，这种现象称为极化。

同质多晶：化学组成相同的物质在分歧的热力学条件下形成结构分歧的晶体的现象。

类质同晶：化学组成相似或相近的物质在相同的热力学条件下形成具有相同结构晶体的现象。

铁电体：指具有自发极化且在外电场作用下具有电滞回线的晶体。

正、反尖晶石：在尖晶石结构中，如果A离子占据四面体空隙，B 离子占据八面体空隙，称为正尖晶石。

如果对折的B离子占据四面体空隙，A离子和另外对折的B离子占据八面体空隙则称为反尖晶石。

反萤石结构：正负离子位置刚好与萤石结构中的相反。

压电效应：由于晶体在外力作用下变形，正负电荷中心发生相对位移使晶体总电矩发生变更。

结构缺陷：通常把晶体点阵结构中周期性势场的畸变称为结构缺陷。

空位：指正常结点没有被质点占据，成为空结点。

间隙质点：质点进入正常晶格的间隙位置。

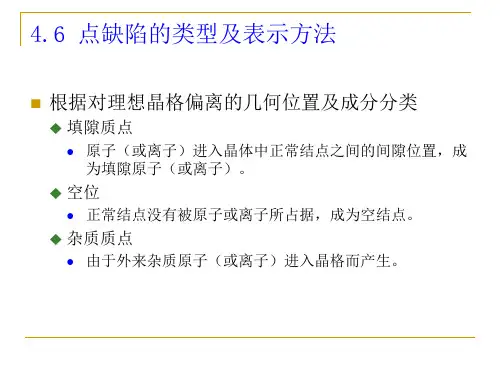

点缺陷：缺陷尺寸处于原子大小的数量级上，三维方向上的尺寸都很小。

线缺陷：指在一维方向上偏离理想晶体中的周期性、规则性排列而发生的缺陷。

面缺陷：是指在二维方向上偏离理想晶体中的周期性、规则性排列而发生的缺陷。

3-1纯金属晶体中主要点缺陷类型有肖脱基空位和弗兰克空位，还有和弗兰克空位等量的间隙原子。

点缺陷附近金属晶格发生畸变，由此会引起金属的电阻增加，体积膨胀，密度减小；同时可以加速扩散，过饱和点缺陷还可以提高金属的屈服强度。

3-2答：在一定的温度下总是存在一定浓度的空位，这是热力学平衡条件所要求的，这种空位浓度为空位平衡浓度。

影响空位浓度的主要因素有空位形成能和温度。

3-3解：由exp(/)E V C A E kT =-138502201exp(/)111051000exp[()] 6.9510exp(/)29311238.31E V E V C A E kT C A E kT -⨯==-⨯=⨯- 3-4解：6002300112exp(/)11exp[()]exp(/)E V V E V C A E kT E C A E kT kT kT -==-⨯- 56600300121111ln/()8.61710(ln10)/() 1.98573873E V E C E eV C kT kT -=-=⨯⨯-=或190kJ/mol 3-5解：exp(/)e V C A E kT =-exp(/)i i C A E kT '=-由题设，A A '=，0.76, 3.0v i E eV E eV ==， 所以当T=293K 时538exp(/)exp()/exp[(3.00.76)/(8.61710293)] 3.3910exp(/)e V i V i i C A E kT E E kT C A E kT --==-=-⨯⨯=⨯'-当T=773K 时514exp(/)exp()/exp[(3.00.76)/(8.61710773)] 4.0210exp(/)e V i V i i C A E kT E E kT C A E kT --==-=-⨯⨯=⨯'-3-6答：1为左螺旋位错，2为负刃型位错，3为右螺旋位错，4为正刃型位错。

根据本章给出的结构，画出下列链节结构：（1）聚氟乙烯：—CH2—CHF—;（2）聚三氟氯乙烯：—CF2—CFCl—（3）聚乙烯醇：—CH2—CHOH—计算下列聚合物的链节分子量（1）聚氯乙烯：—CH2—CHCl— : m = 2+2+=mol（2）聚对苯二甲酸乙二醇酯：—OCH2-CH2OCOC6H4CO—m = 10+8+4=mol（3）聚碳酸酯：m = 16+14+3=mol（4）聚二甲硅氧烷：C2H6OSim = +2+6+3 = mol聚丙烯的数均分子量为1,000,000 g/mol，计算其数均聚合度。

答：链节为—CH3CH—CH2—，其分子量：m = 3+6= g/mol(a) 计算聚苯乙烯链节的分子量答：链节为CHC6H5CH2，分子量：m = 8+8=(b) 计算重均聚合度为25000的聚苯乙烯的重均分子量答：= 25000 g/mol = 2603800 g/mol下表列出了聚丙烯的分子量，计算(a) 数均分子量(b) 重均分子量(c) 数均聚合度(d) 重均聚合度x i w i 分子量分布(g/mol)8,00016,00016,00024,00024,00032,00032,00040,00040,00048,00048,00056,000答：(a)= 12000+20000+28000+36000+44000+52000 = 600+3200+6720+10080+8800+3640 = 33040 (g/mol)(b)= 12000+20000+28000+36000+44000+52000 = 240+2000+5600+10800+11880+10920 = 41440 (g/mol)(c)聚丙烯链节的分子量：m = g/mol(d)下表列出了某聚合物的分子量分布。

计算(a) 数均分子量(b) 重均分子量(c) 如果已知这一聚合物的重均聚合度为780，指出此聚合物为表所列聚合物中的哪一个为什么(d) 这一材料的数均聚合度为多少分子量分布(g/mol)x i w i15,00030,00030,00045,00045,00060,00060,00075,00075,00090,00090,000105,000105,000120,000120,000135,000答：(a)= 22500+37500+52500+67500+82500+97500+112500+127500 = 900+2625+8400+17550+19800+11700+9000+3825 = 73800 (g/mol)(b)= 22500+37500+52500+67500+82500+97500+112500+127500 = 225+1500+5775+16200+22275+15600+13500+ 6375 = 81450 (g/mol)(c)此聚合物为聚苯乙烯根据下面的分子量分布和重均聚合度为585的条件，判断是否为聚甲基丙烯酸甲酯均聚物分子量分布(g/mol)x i w i8,00020,00020,00032,00032,00044,00044,00056,00056,00068,00068,00080,00080,00092,000答：聚甲基丙烯酸甲酯链节分子式为：C5H8O2(—CH2CH3COOCH3C—)；其分子量m = 5+8+2=mol重均分子量为：=14000+26000+38000+50000+62000+74000+86000=140+1300+4560+12500+16740+15540+7740=58520与条件相符，能形成均聚物高密度聚乙烯通过诱导氯原子随机取代氢而被氯化。

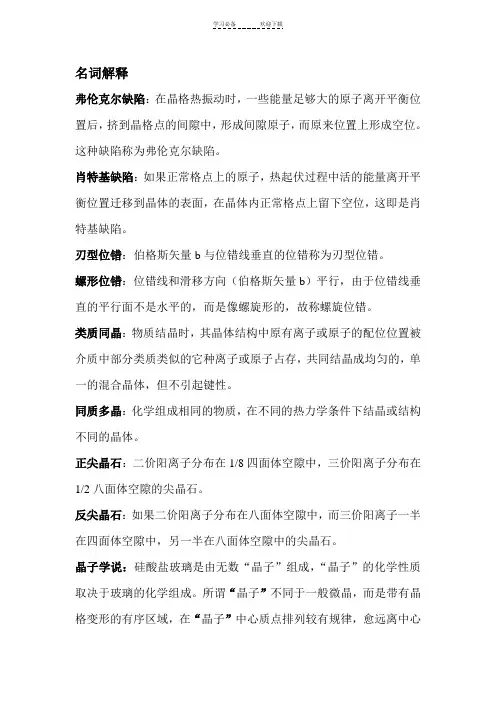

名词解释弗伦克尔缺陷：在晶格热振动时，一些能量足够大的原子离开平衡位置后，挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位。

这种缺陷称为弗伦克尔缺陷。

肖特基缺陷：如果正常格点上的原子，热起伏过程中活的能量离开平衡位置迁移到晶体的表面，在晶体内正常格点上留下空位，这即是肖特基缺陷。

刃型位错：伯格斯矢量b与位错线垂直的位错称为刃型位错。

螺形位错：位错线和滑移方向（伯格斯矢量b）平行，由于位错线垂直的平行面不是水平的，而是像螺旋形的，故称螺旋位错。

类质同晶：物质结晶时，其晶体结构中原有离子或原子的配位位置被介质中部分类质类似的它种离子或原子占存，共同结晶成均匀的，单一的混合晶体，但不引起键性。

同质多晶：化学组成相同的物质，在不同的热力学条件下结晶或结构不同的晶体。

正尖晶石：二价阳离子分布在1/8四面体空隙中，三价阳离子分布在1/2八面体空隙的尖晶石。

反尖晶石：如果二价阳离子分布在八面体空隙中，而三价阳离子一半在四面体空隙中，另一半在八面体空隙中的尖晶石。

晶子学说：硅酸盐玻璃是由无数“晶子”组成，“晶子”的化学性质取决于玻璃的化学组成。

所谓“晶子”不同于一般微晶，而是带有晶格变形的有序区域，在“晶子”中心质点排列较有规律，愈远离中心则变形程度愈大。

“晶子”分散在无定形部分的过渡是逐步完成的，两者之间无明显界线。

晶子学说的核心是结构的不均匀性及进程有序性。

无规则网络学说：凡是成为玻璃态的物质和相应的晶体结构一样，也是由一个三度空间网络所构成。

这种网络是由离子多面体（三角体或四面体）构筑起来的。

晶体结构网是由多面体无数次有规律重复构成，而玻璃中结构多面体的重复没有规律性。

分化过程:架状[SiO4]断裂称为熔融石英的分化过程。

缩聚过程:分化过程产生的低聚化合物相互发生作用，形成级次较高的聚合物，次过程为缩聚过程。

网络形成剂：正离子是网络形成离子，单键强度大于335 kJ/mol，能单独形成玻璃的氧化物。

第一部分名词解释第二章晶体学基础1、晶体结构：反映晶体中全部基元之间关联特征的整体。

晶体结构有4种结构要素，质点、行列、面网、晶胞。

晶体：原子按一定方式在三维空间内周期性地规则重复排列，有固定熔点、各向异性。

非晶体:原子没有长程的周期排列，无固定的熔点，各向同性等。

空间点阵：指几何点在三维空间作周期性的规则排列所形成的三维阵列，是人为的对晶体结构的抽象。

晶胞：在点阵中取出一个具有代表性的基本单元（最小平行六面体）作为点阵的组成单元，称为晶胞。

空间格子：为便于描述空间点阵的图形，可用许多平行的直线将所有阵点连接起来，于是就构成一个三维几何构架，称为空间格子。

2、晶带定律：晶带轴[uvw]与该晶带的晶面（hkl）之间存在以下关系：hu+kv+lw=0。

凡满足此关系的晶面都属于以[uvw]为晶带轴的晶带，故该关系式也称为晶带定律。

布拉格定律：布拉格定律用公式表示为：2dsinx=nλ(d为平行原子平行平面的间距，λ为入射波长，x为入射光与晶面的夹角)。

晶面间距：两相邻平行晶面间的平行距离。

晶带轴：所有平行或相交于某一晶向直线的的晶面构成一个晶带，该直线称为晶带轴，属此晶带的晶面称为共带面。

3、合金：两种或两种以上的金属或金属与非金属经熔炼、烧结或其他方法组合而成并具有金属特性的物质。

固溶体：是以某一组元为溶剂，在其晶体点阵中溶入其他组元原子（溶剂原子）所形成的均匀混合的固态溶体，它保持溶剂的晶体结构类型。

固溶强化：由于合金元素（杂质）的加入，导致的以金属为基体的合金的强度得到加强的现象。

中间相：两组元A 和B 组成合金时，除了形成以A 为基或以B 为基的固溶体外，还可能形成晶体结构与A，B 两组元均不相同的新相。

由于它们在二元相图上的位置总是位于中间，故通常把这些相称为中间相。

置换固溶体：当溶质原子溶入溶剂中形成固溶体时，溶质原子占据溶剂点阵的阵点，或者说溶质原子置换了溶剂点阵的部分溶剂原子，这种固溶体就称为置换固溶体。

作业参考答案第1章1. 结点数：7×2+3=17原子个数=1（底面中心）×0.5×2+6×1/6×2+3=1+2+3=6r=a/2配位数=1274.07401.02()660sin2221/[(6343≈=⨯⨯⨯︒⨯⨯⨯=rrrπ致密度2. α-Fe——BCC每个晶胞中有2个原子，质量=55.847×2/(6.02×1023)=18.554×10-23(g)体积=a3=(0.2866×10-7)=2.3541×10-23(cm3)872.7357.2554.18===体积质量ρ或直接用式（1.5）计算。

3.概念：晶面族、晶向族)101()011()110()101()011()110(}110{+++++={123}=(见教材P23)晶向族用上述同样的方法。

4. 晶面指数的倒数=截距如211)102(1)102(，，的截距∞==（102）)211()312( [110] ]021[]213[5.晶向指数：]101[和]011[6.7.8. 9. (略，不要求) 10．设晶格常数为a22100a =）面密度（ 785.048210022==⨯=ππr r ）面致密度（ 222110a=）面密度（ 555.02428211022==⨯=ππrr ）面致密度（2234321111a r ==）面密度（ 906.03232111122==⨯=ππr r ）面致密度（ 11. (略，不要求)12. (略，不要求) 13. 6/2+12/4=614.立方晶系晶面间距计算公式： 222lk h na d ++=① )nm (143.0286.02100121222100=⨯=++=ad)011()110()112(]011[]212[]111[)nm (202.0286.021011222110=⨯=++=a d)nm (0764.0286.0141321222123=⨯=++=a d②)nm (1825.0365.02100121222100=⨯=++=ad)nm (2107.0365.031111222111=⨯=++=a d)nm (09125.0365.042121121222112=⨯=++=ad③(略，不要求)15. (略，不要求) 16. (略，不要求)一、 单项选择题。
