初中物理受力分析习题标准化管理部编码-[99968T-6889628-J68568-1689N]初中物理受力分析典型例题【1】如图，一根细线拴着一只氢气球A ，试画出A 所受的力的示意图。

【2】试画出下图中斜面上木块A 的受力示意图。

【3】如图所示，物体A 、B 各重10N 、20N ，水平拉力F1 ＝ 2N ，F2＝4N ，物体保持静止，则A 、B 间的静摩擦力大小为________N ，B 与地面间的摩擦力大小为【4】在竖直的磁性黑板上，小铁片不会掉下来，这是为什么？请画出小铁片的受力示意图。

分析：物体静止，则物体受到平衡力的作用，竖直方向上受力平衡，重力和 铁片与黑板间的静摩擦力平衡，重力方向竖直向下，那么静摩擦力方向竖 直向上。

水平方向也受力平衡，及磁体吸引紧压黑板的力和黑板对其向外的压力，水平方向的两个力也大小相等、方向相反、作用在一条直线上。

【5】如图甲所示，重量为4N 的正方形铁块，被水平吸引力吸附在足够大的竖直磁性平板上处于静止状态，这时铁块受到的摩擦力大小为 N ；若对铁块施加一个竖直向上的拉力F 拉=9N 的作用，铁块将沿着该平板匀速向上运动，如图乙所示，此时铁块受到的摩擦力大小为 N 。

【6】一科学兴趣小组在探究二力平衡条件时，将小车放在光滑的水平桌面上，两边分别用细线通过定滑轮与重物A 、B 相连，小车两边的细线在同一直线上且与水平桌面平行，如图所示。

当小车静止在桌面上时，A 、B 的物重G A 和G B 的关系为（ ）A 、G A ＞GB B 、G A ＜G BC 、G A ＝G BD 、以上三种说法都有可【7】如图所示，小王在探究“力和运动的关系”的实验中，他将物体M 放在水平桌面上，两边用细线通过滑轮与吊盘相连．若在左盘中放重为G 的砝码，右盘中放重为2G 的砝码时，物体M 能以速度v 向右作匀速直线运动.如果左、右盘中的砝码不变，要让物体M 能在水平桌面上以2v 的速度向左作匀速直线运动，则应在左盘中再加上砝码，所加砝码的重为(吊盘重、滑轮与细线间和滑轮与轴间摩擦不计) （ ）A 、GB 、2GC 、3 GD 、4 G【8】如图所示，纸带穿过打点计时器（每隔一定时间在纸带上打下一个点）与一木块左端相连，木块在弹簧测力计作用下沿水平桌面（纸面）向右运动时，就能在纸带上打出一系列的点。

初中

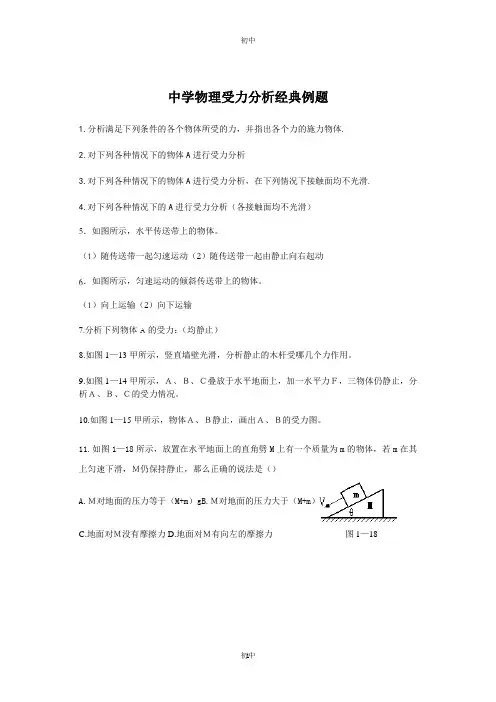

初中 1 中学物理受力分析经典例题
1.分析满足下列条件的各个物体所受的力，并指出各个力的施力物体.
2.对下列各种情况下的物体A 进行受力分析
3.对下列各种情况下的物体A 进行受力分析，在下列情况下接触面均不光滑.
4.对下列各种情况下的A 进行受力分析（各接触面均不光滑）
5．如图所示，水平传送带上的物体。

（1）随传送带一起匀速运动（2）随传送带一起由静止向右起动
6．如图所示，匀速运动的倾斜传送带上的物体。

（1）向上运输（2）向下运输
7.分析下列物体A 的受力：（均静止）
8.如图1—13甲所示，竖直墙壁光滑，分析静止的木杆受哪几个力作用。

9.如图1—14甲所示，Ａ、Ｂ、Ｃ叠放于水平地面上，加一水平力Ｆ，三物体仍静止，分析Ａ、Ｂ、Ｃ的受力情况。

10.如图1—15甲所示，物体Ａ、Ｂ静止，画出Ａ、Ｂ的受力图。

11.如图1—18所示，放置在水平地面上的直角劈M 上有一个质量为m 的物体，若m 在其上匀速下滑，Ｍ仍保持静止，那么正确的说法是（）
A.Ｍ对地面的压力等于（M+m ）g
B.Ｍ对地面的压力大于（M+m ）g
C.地面对Ｍ没有摩擦力
D.地面对Ｍ有向左的摩擦力 图1—18。

中学物理受力分析经典例题1.分析满足下列条件的各个物体所受的力，并指出各个力的施力物体.2.对下列各种情况下的物体A 进行受力分析3. 对下列各种情况下的物体A 进行受力分析，在下列情况下接触面均不光滑.4.对下列各种情况下的A 进行受力分析（各接触面均不光滑）（1）沿水平草地滚动的足球 V （3）在光滑水平面上向右运动的物体球 （2）在力F 作用下静止水平面上的物体球 F （4）在力F 作用下行使在路面上小车F V v （5）沿传送带匀速运动的物体 （6）沿粗糙的天花板向右运动的物体 F>G F A V（2）沿斜面上滑的物体A （接触面光滑） A V （1）沿斜面下滚的小球， 接触面不光滑. A V （3）静止在斜面上的物体 A （4）在力F 作用下静止在斜面上的物体A. A F （5）各接触面均光滑 A （6）沿传送带匀速上滑的物块A A F （1）A 静止在竖直墙面上 A v （2）A 沿竖直墙面下滑A （4）静止在竖直墙轻上的物体AF A （1）A 、B 同时同速向右行使向B A F F B A （2）A 、B 同时同速向右行使向 （4）静止的杆，竖直墙面光滑A （5）小球静止时的结点A A（6）小球静止时的结点A A （6）在拉力F 作用下静止在斜面上的物体A F A（5）静止在竖直墙轻上的物体A F A5．如图所示，水平传送带上的物体。

（1）随传送带一起匀速运动 （2）随传送带一起由静止向右起动6．如图所示，匀速运动的倾斜传送带上的物体。

（1）向上运输 （2）向下运输7.分析下列物体A 的受力：（均静止）8.如图1—13甲所示，竖直墙壁光滑，分析静止的木杆受哪几个力作用。

αB A BA （光滑小球A ）ABα 乙图1—139.如图1—14甲所示，Ａ、Ｂ、Ｃ叠放于水平地面上，加一水平力Ｆ，三物体仍静止，分析Ａ、Ｂ、Ｃ的受力情况。

10.如图1—15甲所示，物体Ａ、Ｂ静止，画出Ａ、Ｂ的受力图。

αB A （光滑小球乙g甲 乙图1—15甲图1—15乙合理利用管线敷设技术。

线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。

且进行过关运行高中资料试卷技术指导。

对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然试技术，要求电力保护装置做到准确灵活。

对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时，需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。

13.如图6-1所示，A、B两物体的质量分别是m1和m2，其接触面光滑，与水平面的夹角为θ，若A、B与水平地面的动摩擦系数都是μ，用水平力F推A，使A、B一起加速运动，求：（1）A、B间的相互作用力（2）为维持A、B间不发生相对滑动，力F 的取值范围。

14.如图1-1所示，长为5米的细绳的两端分别系于竖立在地面上相距为4米的两杆顶端A、B。

绳上挂一个光滑的轻质挂钩。

它钩着一个重为12牛的物体。

平衡时，绳中张力T=＿＿＿＿、管路敷设技术通过管线不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。

在管路敷设过程，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。

管线敷设技术包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。

线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。

、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。

知识点三：共点力平衡（动态平衡、矢量三角形法）1．(单选)如图所示，一小球在斜面上处于静止状态，不考虑一切摩擦，如果把竖直挡板由竖直位置缓慢绕O点转至水平位置，则此过程中球对挡板的压力F1和球对斜面的压力F2的变化情况是()．答案B A．F1先增大后减小，F2一直减小B．F1先减小后增大，F2一直减小C．F1和F2都一直减小D．F1和F2都一直增大2、（单选）(天津卷，5)如图所示，小球用细绳系住，绳的另一端固定于O点．现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F N以及绳对小球的拉力F T的变化情况是()．答案DA．F N保持不变，F T不断增大B．F N不断增大，F T不断减小C．F N保持不变，F T先增大后减小D．F N不断增大，F T先减小后增大3．（单选）如图所示，一光滑小球静止放置在光滑半球面的底端，用竖直放置的光滑挡板水平向右缓慢地推动小球，则在小球运动的过程中(该过程小球未脱离球面)，木板对小球的推力F1、半球面对小球的支持力F2的变化情况正确的是()．答案BA．F1增大，F2减小B．F1增大，F2增大C．F1减小，F2减小D．F1减小，F2增大4、（单选）如图所示，一物块受一恒力F作用，现要使该物块沿直线AB运动，应该再加上另一个力的作用，则加上去的这个力的最小值为()．答案BA．F cos θB．F sin θC．F tan θD．F cot θ5．(单选)如图所示，一倾角为30°的光滑斜面固定在地面上，一质量为m的小木块在水平力F的作用下静止在斜面上．若只改变F的方向不改变F的大小，仍使木块静止，则此时力F与水平面的夹角为()．答案AA．60°B．45°C．30°D．15°6．（多选）一铁架台放于水平地面上，其上有一轻质细线悬挂一小球，开始时细线竖直，现将水平力F作用于小球上，使其缓慢地由实线位置运动到虚线位置，铁架台始终保持静止，则在这一过程中()．答案：ADA．细线拉力逐渐增大B．铁架台对地面的压力逐渐增大C．铁架台对地面的压力逐渐减小D．铁架台所受地面的摩擦力逐渐增大7、（多选）(苏州调研)如图所示，质量均为m的小球A、B用两根不可伸长的轻绳连接后悬挂于O点，在外力F的作用下，小球A、B处于静止状态．若要使两小球处于静止状态且悬线OA与竖直方向的夹角θ保持30°不变，则外力F的大小()．答案BCDA．可能为33mg B．可能为52mgC．可能为2mg D．可能为mg8、（单选）如图所示，轻绳的一端系在质量为m的物体上，另一端系在一个轻质圆环上，圆环套在粗糙水平杆MN上．现用水平力F拉绳上一点，使物体处于图中实线位置，然后改变F的大小使其缓慢下降到图中虚线位置，圆环仍在原来的位置不动．在这一过程中，水平拉力F、环与杆的摩擦力F摩和环对杆的压力F N的变化情况是()．答案DA．F逐渐增大，F摩保持不变，F N逐渐增大B．F逐渐增大，F摩逐渐增大，F N保持不变C．F逐渐减小，F摩逐渐增大，F N逐渐减小D．F逐渐减小，F摩逐渐减小，F N保持不变9．（单选）如图所示，在拉力F作用下，小球A沿光滑的斜面缓慢地向上移动，在此过程中，小球受到的拉力F和支持力F N的大小变化是()．A．F增大，F N减小答案AB．F和F N均减小C．F和F N均增大D．F减小，F N不变10．(单选)半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖直挡板MN.在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止状态．如图所示是这个装置的纵截面图．若用外力使MN保持竖直，缓慢地向右移动，在Q落到地面以前，发现P始终保持静止．在此过程中，下列说法中正确的是()．答案BA．MN对Q的弹力逐渐减小B．地面对P的摩擦力逐渐增大C．P、Q间的弹力先减小后增大D．Q所受的合力逐渐增大11．(多选)如图所示，在斜面上放两个光滑球A和B，两球的质量均为m，它们的半径分别是R和r，球A 左侧有一垂直于斜面的挡板P，两球沿斜面排列并处于静止状态，下列说法正确的是()．答案BC A．斜面倾角θ一定，R>r时，R越大，r越小，则B对斜面的压力越小B．斜面倾角θ一定，R＝r时，两球之间的弹力最小C．斜面倾角θ一定时，无论半径如何，A对挡板的压力一定D．半径一定时，随着斜面倾角θ逐渐增大，A受到挡板的作用力先增大后减小12．(单选)如图所示，用OA、OB两根轻绳将物体悬于两竖直墙之间，开始时OB绳水平．现保持O点位置不变，改变OB绳长使绳端由B点缓慢上移至B′点，此时绳OB′与绳OA之间的夹角θ<90°.设此过程中绳OA、OB的拉力分别为F OA、F OB，下列说法正确的是()．答案BA．F OA逐渐增大B．F OA逐渐减小C．F OB逐渐增大D．F OB逐渐减小13、（多选）如图，不可伸长的轻绳跨过动滑轮，其两端分别系在固定支架上的A、B两点，支架的左边竖直，右边倾斜．滑轮下挂一物块，物块处于平衡状态，下列说法正确的是()．答案BCA．若左端绳子下移到A1点，重新平衡后绳子上的拉力将变大B．若左端绳子下移到A1点，重新平衡后绳子上的拉力将不变C．若右端绳子下移到B1点，重新平衡后绳子上的拉力将变大D．若右端绳子下移到B1点，重新平衡后绳子上的拉力将不变14、（单选）如图所示，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为F N1，球对木板的压力大小为F N2.以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中()．答案BA．F N1始终减小，F N2始终增大B．F N1始终减小，F N2始终减小C．F N1先增大后减小，F N2始终减小D．F N1先增大后减小，F N2先减小后增大15．(单选)作用于O点的三力平衡，设其中一个力大小为F1，沿y轴正方向，力F2大小未知，与x轴负方向夹角为θ，如图所示．下列关于第三个力F3的判断中正确的是()．A．力F3只能在第四象限答案CB．力F3与F2夹角越小，则F2和F3的合力越小C．F3的最小值为F1cos θD．力F3可能在第一象限的任意区域16．(多选)一个光滑的圆球搁在光滑的斜面和竖直的挡板之间，如图21所示．斜面和挡板对圆球的弹力随斜面倾角α变化而变化，故()．答案ACA．斜面弹力F N1的变化范围是(mg，＋∞)B．斜面弹力F N1的变化范围是(0，＋∞)C．挡板的弹力F N2的变化范围是(0，＋∞) D．挡板的弹力F N2的变化范围是(mg，＋∞)。

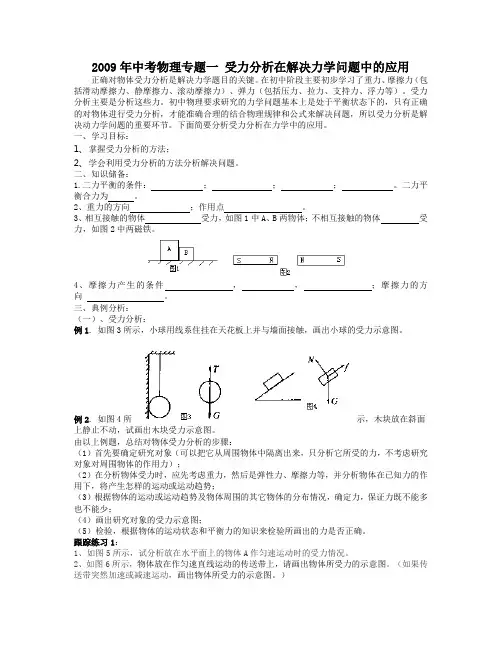

2009年中考物理专题一受力分析在解决力学问题中的应用正确对物体受力分析是解决力学题目的关键。

在初中阶段主要初步学习了重力、摩擦力（包括滑动摩擦力、静摩擦力、滚动摩擦力）、弹力（包括压力、拉力、支持力、浮力等）。

受力分析主要是分析这些力。

初中物理要求研究的力学问题基本上是处于平衡状态下的，只有正确的对物体进行受力分析，才能准确合理的结合物理规律和公式来解决问题，所以受力分析是解决动力学问题的重要环节。

下面简要分析受力分析在力学中的应用。

一、学习目标：1、掌握受力分析的方法；2、学会利用受力分析的方法分析解决问题。

二、知识储备：1.二力平衡的条件：；；；。

二力平衡合力为。

2、重力的方向；作用点。

3、相互接触的物体受力，如图1中A、B两物体；不相互接触的物体受力，如图2中两磁铁。

4、摩擦力产生的条件，，；摩擦力的方向。

三、典例分析：（一）、受力分析：例1. 如图3所示，小球用线系住挂在天花板上并与墙面接触，画出小球的受力示意图。

例2. 如图4所示，木块放在斜面上静止不动，试画出木块受力示意图。

由以上例题，总结对物体受力分析的步骤：（1）首先要确定研究对象（可以把它从周围物体中隔离出来，只分析它所受的力，不考虑研究对象对周围物体的作用力）；（2）在分析物体受力时，应先考虑重力，然后是弹性力、摩擦力等，并分析物体在已知力的作用下，将产生怎样的运动或运动趋势；（3）根据物体的运动或运动趋势及物体周围的其它物体的分布情况，确定力，保证力既不能多也不能少；（4）画出研究对象的受力示意图；（5）检验，根据物体的运动状态和平衡力的知识来检验所画出的力是否正确。

跟踪练习1：1、如图5所示，试分析放在水平面上的物体A作匀速运动时的受力情况。

2、如图6所示，物体放在作匀速直线运动的传送带上，请画出物体所受力的示意图。

（如果传送带突然加速或减速运动，画出物体所受力的示意图。

）3、一小球静止在竖直的墙壁之间，如图7，请画出小球所受力的示意图。

初中物理受力分析典型例题【1】如图，一根细线拴着一只氢气球A ，试画出A 所受的力的示意图。

【2】试画出下图中斜面上木块A 的受力示意图。

【3】如图所示，物体A 、B 各重10N 、20N ，水平拉力F1＝2N ，F2＝4N ，物体保持静止，则A 、B 间的静摩擦力大小为________N ，B与地面间的摩擦力大小为________N 。

【4】在竖直的磁性黑板上，小铁片不会掉下来，这是为什么？请画出小铁片的受力示意图。

分析：物体静止，则物体受到平衡力的作用，竖直方向上受力平衡，重力和铁片与黑板间的静摩擦力平衡，重力方向竖直向下，那么静摩擦力方向竖直向上。

水平方向也受力平衡，及磁体吸引紧压黑板的力和黑板对其向外的压力，水平方向的两个力也大小相等、方向相反、作用在一条直线上。

【5】如图甲所示，重量为4N 的正方形铁块，被水平吸引力吸附在足够大的竖直磁性平板上处于静止状态，这时铁块受到的摩擦力大小为N ；若对铁块施加一个竖直向上的拉力F 拉=9N 的作用，AB AF2铁块将沿着该平板匀速向上运动，如图乙所示，此时铁块受到的摩擦力大小为N。

【6】一科学兴趣小组在探究二力平衡条件时，将小车放在光滑的水平桌面上，两边分别用细线通过定滑轮与重物A、B相连，小车两边的细线在同一直线上且与水平桌面平行，如图所示。

当小车静止在桌面上时，A、B的物重G A和G B的关系为（）A、G A＞G BB、G A＜G BC、G A＝G BD、以上三种说法都有可【7】如图所示，小王在探究“力和运动的关系”的实验中，他将M能以速度要让物体M【810C．F1=F2，v1＞v2D．F1＞F2，v1＞v2【9】如图所示，质量相等的物块A、B叠放在水平地面上，物块A受一水平力F作用，A、B共同在水平地面上匀速直线运动，则（）A、物体A受到的摩擦力为零。

B、物体B受地面的摩擦力为F。

F。

C、物体A受到的摩擦力为2F。

D、物块B受到地面摩擦力为2【10】如图所示，货物随传送带一起斜向上匀速运动，请画出在此过程中货物受力的示意图。

初 中 物 理 受 力 分 析 典 型 例 题【1】如图，一根细线拴着一只氢气球A ,试画岀A 所受的力的示意图。

【2】试画岀下图中斜面上木块 A 的受力示意图。

【3】如图所示，物体 A B 各重10N 、20N ，水平拉力F1 = 2N , F2= 4N,物体保持静止，则 A 、B 间的静摩擦力大小为 _________ N ，B 与地面间的摩擦力大小为 ___________ N o【7】如图所示，小王在探究“力和运动的关系”的实验中，他将物体 通过滑轮与吊盘相连.若在左盘中放重为G 的砝码，右盘中放重为 2G 的砝码时，物体 M 能以速度v 向右作匀速直线运动.如果左、右盘中的砝码不变，要让物体 M 能在水平桌面上以 2v 的速度向左作匀速直线运动，则应在左盘中再加上砝码，所加砝码的重为（吊盘重、滑轮与细线间和滑轮与轴间摩擦不计 ）A GB 、2GC 、3 GD 、4 G【8】如图所示，纸带穿过打点计时器 （每隔一定时间在纸带上打下一个点）与一木块左端相连，木块在弹簧测力计作用下沿水平桌面（纸面）向右运动时，就能在纸带上打岀一系列的点。

图10中①和②是打点计时器先后打岀的两条纸带，与其对应的测力计的示数分别为 F1、F2，木块运动的速度分别为v1、v2，那么A 、B 叠放在水平地面上，物块 A 受一水平力F 作用，A 、B 共同在水平地面上匀速直线运动，则（ ）A 、物体A 受到的摩擦力为零。

AB1F27【4】在竖直的磁性黑板上，小铁片不会掉下来，这是为什么？请画岀小铁片的受力示意图77777777177分析：物体静止，则物体受到平衡力的作用，竖直方向上受力平衡，重力和 铁片与黑板间的静摩擦力平衡，重力方向竖直向下，那么静摩擦力方向竖 直向上。

水平方向也受力平衡，及磁体吸引紧压黑板的力和黑板对其向外的压力，水平方向的两个力也 大小相等、方向相反、作用在一条直线上。

【5】如图甲所示，重量为 4N 的正方形铁块，被水平吸引力吸附在足够 的竖直磁性平板上处于静止状态，这时铁块受到的摩擦力大小为 _ 若对铁块施加一个竖直向上的拉力F 拉=9N 的作用，铁块将沿着该平板速向上运动，如图乙所示，此时铁块受到的摩擦力大小为 _________【6】一科学兴趣小组在探究二力平衡条件时，将小车放在光滑的水平 面上，两边分别用细线通过定滑轮与重物A 、B 相连，小车两边的细线同一直线上且与水平桌面平行，如图所示。

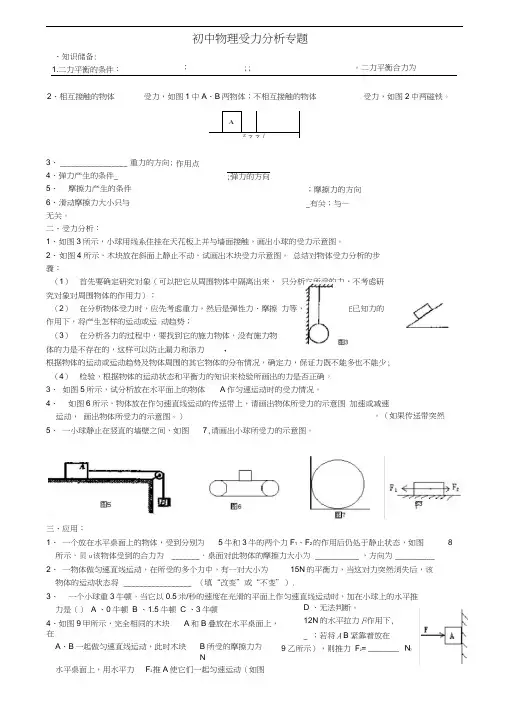

初中物理受力分析专题、知识储备:1.二力平衡的条件： ； ;; 。

二力平衡合力为。

Azz z /三、应用：1、 一个放在水平桌面上的物体，受到分别为5牛和3牛的两个力F 1、F 2的作用后仍处于静止状态，如图8所示，贝U 该物体受到的合力为 _______ ，桌面对此物体的摩擦力大小为 ___________ ，方向为 __________ 2、 一物体做匀速直线运动，在所受的多个力中，有一对大小为 15N 的平衡力，当这对力突然消失后，该物体的运动状态将 _________________ （填“改变”或“不变”）.3、 一个小球重3牛顿，当它以0.5米/秒的速度在光滑的平面上作匀速直线运动时，加在小球上的水平推力是（） A 、0牛顿 B 、1.5牛顿 C 、3牛顿 4、如图9甲所示，完全相同的木块A 和B 叠放在水平桌面上，在 A 、B 一起做匀速直线运动，此时木块B 所受的摩擦力为N水平桌面上，用水平力 F 2推A 使它们一起匀速运动（如图2、相互接触的物体受力，如图1中A 、B 两物体；不相互接触的物体受力，如图2中两磁铁。

3、 _________________ 重力的方向4、 弹力产生的条件_5、 摩擦力产生的条件6、 滑动摩擦力大小只与 无关。

二、受力分析：1、 如图3所示，小球用线系住挂在天花板上并与墙面接触，画出小球的受力示意图。

2、 如图4所示，木块放在斜面上静止不动，试画出木块受力示意图。

总结对物体受力分析的步骤：（1） 首先要确定研究对象（可以把它从周围物体中隔离出来， 只分析它所受的力，不考虑研究对象对周围物体的作用力）；（2） 在分析物体受力时，应先考虑重力，然后是弹性力、摩擦 力等，并分析物体在已知力的作用下，将产生怎样的运动或运 动趋势；（3） 在分析各力的过程中，要找到它的施力物体，没有施力物 体的力是不存在的，这样可以防止漏力和添力，根据物体的运动或运动趋势及物体周围的其它物体的分布情况，确定力，保证力既不能多也不能少; （4） 检验，根据物体的运动状态和平衡力的知识来检验所画出的力是否正确。

一、选择题1、粗糙的水平面上叠放着 A 和 B 两个物体， A 和 B 间的接触面也是粗糙的，如果用水平力 F 拉 B ，而 B 仍保持静止，则此时 ()A ．B 和地面间的静摩擦力等于 F ， B 和 A 间的静摩擦力也等于 F ．B ． B 和地面间的静摩擦力等于F ， B 和 A 间的静摩擦力等于零．C ． B 和地面间的静摩擦力等于零，B 和 A 间的静摩擦力也等于零．D ． B 和地面间的静摩擦力等于零，B 和 A 间的静摩擦力等于F ．、如图所示, 重力 G的物体，在动摩擦因数为0.1 的水平面上向左运动，2 =20N同时受到大小为 10N 的，方向向右的水平力 F 的作用，则物体所受摩擦力大小和方向是 ()A ．2N ，水平向左B ． 2N ，水平向右C ． 10N ，水平向左D ．12N ，水平向右3、水平地面上的物体在水平方向受到一个拉力F 和地面对它的摩擦力 f 的作用。

在物体处于静止状态的条件下，下面说法中正确的是：()A ．当 F 增大时， f 也随之增大B ．当 F 增大时， f 保持不变C ．F 与 f 是一对作用力与反作用力D ． F 与 f 合力为零4、木块 A 、B 分别重 50 N 和60 N ，它们与水平地面之间的动摩擦因数均为 0.25；夹在 A 、B 之间的轻弹簧被压 缩了 2cm,弹簧的劲度系数为 400N/m. 系统置于水平地面上静止不动。

现用 F=1 N 的水平拉力作用在木块 B 上.如图所示 .力 F 作用后 ()A . 木块 A 所受摩擦力大小是 12.5 N B. 木块 A 所受摩擦力大小是 11.5 NC. 木块 B 所受摩擦力大小是9 ND. 木块 B 所受摩擦力大小是7 N 5、如图所示，质量为 m 的木箱在与水平面成 θ的推力 F 作用下 , 在水平地面上滑行，已知木箱与地面间的动摩擦因数为 μ，那物体受到的滑动摩擦力大小为()A ． μmgB ． μ(mg+Fsin θ)C ． Fcos θD ． μ (mg+Fcos θ)6、如图所示，质量为 m 的物体置于水平地面上，受到一个与水平面方向成α角的拉力 F 作用，恰好做匀速直线运动，则物体与水平面间的动摩擦因数为()A ．Fcos α/（mg － Fsin α）B ． Fsin α/（mg －Fsin α）C ．（ mg － Fsin α） /Fcos αD ． Fcos α/mg7、如图所示，物体 Ａ、Ｂ 的质量均为 ｍ， 、 B 之间以及 Ｂ与水平地面之间的动摩擦系数均为 μ水平拉力FA拉着 B 物体水平向左匀速运动（ A 未脱离物体 Ｂ的上表面） F 的大小应为 ( )A ． 2μ mgB ．3μ mgC ． 4μ mgD ． 5μ mg8、如图所示物体在水平力F 作用下静止在斜面上，若稍许增大水平力F,而物体仍能保持静止时()A. . 斜面对物体的静摩擦力及支持力一定增大 B . 斜面对物体的静摩擦力及支持力都不一定增大C. 斜面对物体的静摩擦力一定增大，支持力不一定增大 D . 斜面对物体的静摩擦力不一定增大，支持力一定增大9、重为 10N 的木块放在倾角为 θ=300的斜面上受到一个 F= 2 N 的水平恒力的作用做匀速直线运动， （F的方向与斜面平行）则木块与斜面的滑动摩擦系数为（ ）A ． 2 /10B ． 0.6C ． 3 /3D ．无法确定10、用大小相等、方向相反，并在同一水平面上的力 F 挤压相同的木板，木板中间夹着两块相同的砖，砖和木板均保持静止，则 ()A ．两砖间摩擦力为零B ． F 越大，板与砖之间的摩擦力就越大C ．板砖之间的摩擦力大于砖的重力D ．两砖之间没有相互挤压的力11、如图所示，以水平力 F 压物体 A，这时 A沿竖直墙壁匀速下滑，若物体A与墙面间的动摩擦因素为μ，A物体的质量为 m，那么 A物体与墙面间的滑动摩擦力大小等于（）A ．μmg B． mg C．F D．μF12、运动员用双手握住竖直的竹竿匀速攀上和匀速下滑，他们所受的摩擦力分别为 F 上和 F 下，则 ()A ．F 上向上， F下向下， F 上 =F 下B． F 上向下， F下向上， F 上 >F 下C．F 上向上， F下向上， F上 =F 下D． F上向上， F 下向下， F上>F 下13、用水平力 F把一铁块紧压在竖直墙壁上静止不动，当 F 增大时 ()A ．墙对铁块的支持力增大B．墙对铁块的摩擦力增大C．墙对铁块的摩擦力不变D．墙与铁块间的摩擦力减小14、如图 2-2-8所示，物体 a、b 和 c 叠放在水平桌面上，水平力 F =5N、 F =10N 分别作用于物体b、c 上，b ca、 b 和 c 仍保持静止．以 F 、 F 、 F 分别表示 a 与b、 b 与c、c 与桌面间的静摩擦力的大小，则（）123A． F1=5N， F2=0， F3=5NB． F1=5N， F2=5N， F3=0aC． F =0， F =5N， F =5N F bb123 F cD． F1=0， F2=10N， F3=5N c图 2-2-815、如图 2-2-2示，物体A、B在力F作用下一起以相同速率沿下列说法中正确的是（）A．甲、乙两图中A均受摩擦力，且方向均与 F 相同B．甲、乙两图中A均受摩擦力，且方向均与 F 相反C．甲、乙两图中A均不受摩擦力D．甲图中 A 不受摩擦力，乙图中 A 受摩擦力，方向均与 F 相同F 方向匀速运动，关于物体 A 所受的摩擦力，FAA BF B甲乙图2-2-2二、填空题16、用弹簧秤沿水平方向拉一重为4N木块在水平桌面上匀速运动时，弹簧秤读数为 1.0N ，则木块与桌面间的动摩擦因数为________。
