高中物理受力分析(动态平衡问题)典型例题(含答案)【经典】

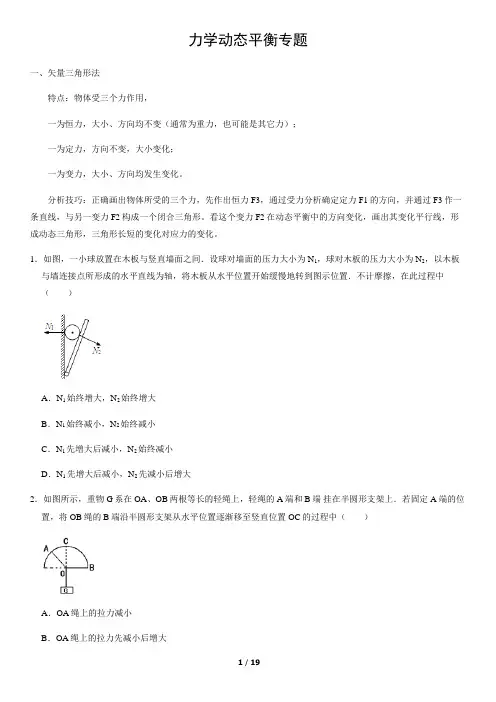

力学动态平衡专题一、矢量三角形法特点：物体受三个力作用，一为恒力，大小、方向均不变（通常为重力，也可能是其它力）；一为定力，方向不变，大小变化；一为变力，大小、方向均发生变化。

分析技巧：正确画出物体所受的三个力，先作出恒力F3，通过受力分析确定定力F1的方向，并通过F3作一条直线，与另一变力F2构成一个闭合三角形。

看这个变力F2在动态平衡中的方向变化，画出其变化平行线，形成动态三角形，三角形长短的变化对应力的变化。

1．如图，一小球放置在木板与竖直墙面之间．设球对墙面的压力大小为N1，球对木板的压力大小为N2，以木板与墙连接点所形成的水平直线为轴，将木板从水平位置开始缓慢地转到图示位置．不计摩擦，在此过程中（）A．N1始终增大，N2始终增大B．N1始终减小，N2始终减小C．N1先增大后减小，N2始终减小D．N1先增大后减小，N2先减小后增大2．如图所示，重物G系在OA、OB两根等长的轻绳上，轻绳的A端和B端挂在半圆形支架上．若固定A端的位置，将OB绳的B端沿半圆形支架从水平位置逐渐移至竖直位置OC的过程中（）A．OA绳上的拉力减小B．OA绳上的拉力先减小后增大C．OB绳上的拉力减小D．OB绳上的拉力先减小后增大3．质量为m的物体用轻绳AB悬挂于天花板上．用水平向左的力F缓慢拉动绳的中点O，如图所示．用T表示绳OA段拉力的大小，在O点向左移动的过程中（）A．F逐渐变大，T逐渐变小B．F逐渐变小，T逐渐变小C．F逐渐变大，T逐渐变大D．F不变，T逐渐变小4．如图所示，小球用细绳系住，绳的另一端固定于O点。

现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F N以及绳对小球的拉力F T的变化情况是（）A．F N不断增大，F T不断减小B．F N保持不变，F T先增大后减小C．F N不断增大，F T先减小后增大D．当细绳与斜面平行时，F T最小二、相似三角形法特点：物体所受的三个力中，一为恒力，大小、方向不变（一般是重力），其它两个力的方向均发生变化。

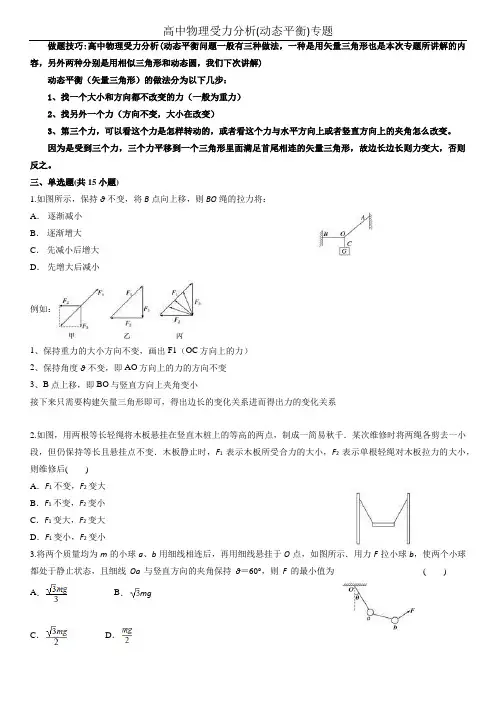

做题技巧:高中物理受力分析(动态平衡问题一般有三种做法，一种是用矢量三角形也是本次专题所讲解的内容，另外两种分别是用相似三角形和动态圆，我们下次讲解)动态平衡（矢量三角形）的做法分为以下几步：1、找一个大小和方向都不改变的力（一般为重力）2、找另外一个力（方向不变，大小在改变）3、第三个力，可以看这个力是怎样转动的，或者看这个力与水平方向上或者竖直方向上的夹角怎么改变。

因为是受到三个力，三个力平移到一个三角形里面满足首尾相连的矢量三角形，故边长边长则力变大，否则反之。

三、单选题(共15小题)1.如图所示，保持θ不变，将B点向上移，则BO绳的拉力将：A．逐渐减小B．逐渐增大C．先减小后增大D．先增大后减小例如：1、保持重力的大小方向不变，画出F1（OC方向上的力）2、保持角度θ不变，即AO方向上的力的方向不变3、B点上移，即BO与竖直方向上夹角变小接下来只需要构建矢量三角形即可，得出边长的变化关系进而得出力的变化关系2.如图，用两根等长轻绳将木板悬挂在竖直木桩上的等高的两点，制成一简易秋千．某次维修时将两绳各剪去一小段，但仍保持等长且悬挂点不变．木板静止时，F1表示木板所受合力的大小，F2表示单根轻绳对木板拉力的大小，则维修后()A．F1不变，F2变大B．F1不变，F2变小C．F1变大，F2变大D．F1变小，F2变小3.将两个质量均为m的小球a、b用细线相连后，再用细线悬挂于O点，如图所示．用力F拉小球b，使两个小球都处于静止状态，且细线Oa与竖直方向的夹角保持θ＝60°，则F的最小值为()A． B．mgC．D．4.如图所示，轻绳的两端分别系在圆环A和小球B上，圆环A套在粗糙的水平直杆MN上．现用水平力F拉着绳子上的一点O，使小球B从图中实线位置缓慢上升到虚线位置，但圆环A始终保持在原位置不动．则在这一过程中，环对杆的摩擦力F f和环对杆的压力F N的变化情况是()A．F f不变，F N不变B．F f增大，F N不变C．F f增大，F N减小D．F f不变，F N减小5.如图所示，一小球用轻绳悬于O点，用力F拉住小球，使悬线保持偏离竖直方向60°角，且小球始终处于平衡状态．为了使F有最小值，F与竖直方向的夹角θ应该是()A． 90°B． 45°C． 30°D． 0°6.如图所示，在倾角为α的斜面上，放一质量为m的小球，小球被竖直的木板挡住，不计摩擦，则球对挡板的压力是()A．mg cosαB．mg tanαC．D．mg7.一个挡板固定于光滑水平地面上，截面为圆的柱状物体甲放在水平面上，半径与甲相等的光滑圆球乙被夹在甲与挡板之间，没有与地面接触而处于静止状态，如图所示．现在对甲施加一个水平向左的力F，使甲沿地面极其缓慢地移动，直至甲与挡板接触为止．设乙对挡板的压力F1，甲对地面的压力为F2，在此过程中()A．F1缓慢增大，F2缓慢增大B．F1缓慢增大，F2不变C．F1缓慢减小，F2不变D．F1缓慢减小，F2缓慢增大8.如图所示，一定质量的物体通过轻绳悬挂，结点为O.人沿水平方向拉着OB绳，物体和人均处于静止状态．若人的拉力方向不变，缓慢向左移动一小段距离，下列说法正确的是()A．OA绳中的拉力先减小后增大B．OB绳中的拉力不变C．人对地面的压力逐渐减小D．地面给人的摩擦力逐渐增大9.如图所示，小球用细绳系住，绳的另一端固定于O点．现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F N以及绳对小球的拉力F T的变化情况是()A．F N保持不变，F T不断增大B．F N不断增大，F T不断减小C．F N保持不变，F T先增大后减小D．F N不断增大，F T先减小后增大10.如图所示，轻绳的一端系在质量为m的物体上，另一端系在一个轻质圆环上，圆环套在粗糙水平杆MN上．现用水平力F拉绳上一点，使物体处于图中实线位置，然后改变F的大小使其缓慢下降到图中虚线位置，圆环仍在原来的位置不动．在这一过程中，水平拉力F、环与杆的摩擦力F f和环对杆的压力F N的变化情况是()A．F逐渐增大，F f保持不变，F N逐渐增大B．F逐渐增大，F f逐渐增大，F N保持不变C．F逐渐减小，F f逐渐增大，F N逐渐减小D．F逐渐减小，F f逐渐减小，F N保持不变11.如图所示，一小球在斜面上处于静止状态，不考虑一切摩擦，如果把竖直挡板由竖直位置缓慢绕O点转至水平位置，则此过程中球对挡板的压力F1和球对斜面的压力F2的变化情况是()A．F1先增大后减小，F2一直减小B．F1先减小后增大，F2一直减小C．F1和F2都一直减小D．F1和F2都一直增大12.如图所示，一光滑小球静止放置在光滑半球面的底端，用竖直放置的光滑挡板水平向右缓慢地推动小球，则在小球运动的过程中(该过程小球未脱离球面)，木板对小球的推力F1、半球面对小球的支持力F2的变化情况正确的是()A．F1增大，F2减小B．F1增大，F2增大C．F1减小，F2减小D．F1减小，F2增大13.如图所示，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为F N1，球对木板的压力大小为F N2.以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中() A．F N1始终减小，F N2始终增大B．F N1始终减小，F N2始终减小C．F N1先增大后减小，F N2始终减小D．F N1先增大后减小，F N2先减小后增大14.半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖直挡板MN.在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止状态．如图所示是这个装置的纵截面图．若用外力使MN保持竖直，缓慢地向右移动，在Q落到地面以前，发现P始终保持静止．在此过程中，下列说法中正确的是()A．MN对Q的弹力逐渐减小B．地面对P的摩擦力逐渐增大C．P、Q间的弹力先减小后增大D．Q所受的合力逐渐增大15.如图所示，用OA、OB两根轻绳将物体悬于两竖直墙之间，开始时OB绳水平．现保持O点位置不变，改变OB 绳长使绳端由B点缓慢上移至B′点，此时绳OB′与绳OA之间的夹角θ<90°.设此过程中绳OA、OB的拉力分别为FOA、FOB，下列说法正确的是()A．FOA逐渐增大B．FOA逐渐减小C．FOB逐渐增大D．FOB逐渐减小答案解析1.【答案】C【解析】结点O在三个力作用下平衡，受力如图甲所示，根据平衡条件可知，这三个力必构成一个闭合的三角形，如图乙所示，由题意知，OC绳的拉力F3大小和方向都不变，OA绳的拉力F1方向不变，只有OB绳的拉力F2大小和方向都在变化，变化情况如图丙所示，则只有当OA⊥OB时，OB绳的拉力F2最小，故C选项正确．2.【答案】A【解析】木板静止，所受合力为零，所以F1不变，将两轻绳各减去一小段，木板再次静止，两绳之间的夹角变大，木板重力沿绳方向的分力变大，故F2变大，正确选项A.3.【答案】B【解析】以两个小球组成的整体为研究对象，分析受力，作出F在三个方向时整体的受力图，根据平衡条件得知：F与F T的合力与重力总是大小相等、方向相反，由力的合成图可知，当F与绳子oa垂直时，F有最小值，即图中2位置，F的最小值根据平衡条件得：F＝2mg sin 60°＝mg；故选B.4.【答案】B【解析】以结点O为研究对象进行受力分析如图(a)．由题可知，O点处于动态平衡，则可作出三力的平衡关系图如图(a)．由图可知水平拉力增大．以环，绳和小球构成的整体作为研究对象，作受力分析图如图(b)．由整个系统平衡可知：F N＝(mA＋mB)g；F f＝F.即F f增大，F N不变，故B正确．5.【答案】C【解析】如图所示，小球受三个力而处于平衡状态，重力mg的大小和方向都不变，绳子拉力F T方向不变，因为绳子拉力F T和外力F 的合力等于重力，通过作图法知，当F的方向与绳子方向垂直时，由于垂线段最短，所以F最小，则由几何知识得θ＝30°.故C正确，A、B、D错误．6.【答案】B【解析】法一(正交分解法)：对小球受力分析如图甲所示，小球静止，处于平衡状态，沿水平和竖直方向建立坐标系，将F N2正交分解，列平衡方程为F N1＝F N2sinα，mg＝F N2cosα可得：球对挡板的压力F N1′＝F N1＝mg tanα，所以B正确．法二(力的合成法)：如图乙所示，小球处于平衡状态，合力为零．F N1与F N2的合力一定与mg平衡，即等大反向．解三角形可得：F N1＝mg tanα，所以，球对挡板的压力F N1′＝F N1＝mg tanα.所以B正确．法三(三角形法则)：如图所示，小球处于平衡状态，合力为零，所受三个力经平移首尾顺次相接，一定能构成封闭三角形．由三角形解得：F N1＝mg tanα，故挡板受压力F N1′＝FN1＝mg tanα.所以B正确．7.【答案】C【解析】先以小球为研究对象，分析受力情况，当柱状物体向左移动时，F N2与竖直方向的夹角减小，由图甲看出，柱状物体对球的弹力F N2与挡板对球的弹力F N1均减小．则由牛顿第三定律得知，球对挡板的弹力F1减小．再对整体受力分析如图乙所示，由平衡条件得知，F＝F N1，推力F变小．地面对整体的支持力F N＝G总，保持不变．则甲对地面的压力不变．故C正确．A、B、D错误．8.【答案】D【解析】将重物的重力进行分解，当人的拉力方向不变，缓慢向左移动一小段距离，则OA与竖直方向夹角变大，OA的拉力由图中1位置变到2位置，可见OA绳子拉力变大，OB绳拉力逐渐变大；OA拉力变大，则绳拉力水平方向分力变大，根据平衡条件知地面给人的摩擦力逐渐增大；人对地面的压力始终等于人的重力，保持不变．9.【答案】D【解析】对小球受力分析如图(重力mg、支持力F N，绳的拉力F T)画出一簇平行四边形如图所示，当F T方向与斜面平行时，F T最小，所以F T先减小后增大，F N一直增大，只有选项D正确．10.【答案】D【解析】物体在3个力的作用下处于平衡状态，根据矢量三角形法，画出力的矢量三角形，如图所示．其中，重力的大小和方向不变，力F的方向不变，绳子的拉力F T与竖直方向的夹角θ减小，由图可以看出，F随之减小，F f 也随之减小，D正确．11.【答案】B【解析】小球受力如图甲所示，因挡板是缓慢移动，所以小球处于动态平衡状态，在移动过程中，此三力(重力G、斜面的支持力F N、挡板的弹力F)组合成一矢量三角形的变化情况如图乙所示(重力大小方向均不变，斜面对其支持力方向始终不变)，由图可知此过程中斜面对小球的支持力不断减小，挡板对小球弹力先减小后增大，再由牛顿第三定律知B对．12.【答案】B【解析】作出球在某位置时的受力分析图，如图所示，在小球运动的过程中，F1的方向不变，F2与竖直方向的夹角逐渐变大，画力的动态平行四边形，由图可知F1、F2均增大，选项B正确．13.【答案】B【解析】对小球受力分析，如图所示，根据物体在三个共点力作用下的平衡条件，可将三个力构建成矢量三角形，随着木板顺时针缓慢转到水平位置，球对木板的压力F N2逐渐减小，墙面对球的压力F N1逐渐减小，故B对．14.【答案】B【解析】对圆柱体Q受力分析如图所示，P对Q的弹力为F，MN对Q的弹力为F N，挡板MN向右运动时，F和竖直方向的夹角逐渐增大，如图所示，而圆柱体所受重力大小不变，所以F和F N的合力大小不变，故D选项错误；由图可知，F和F N都在不断增大，故A、C两项都错；对P、Q整体受力分析知，地面对P的摩擦力大小就等于F N，所以地面对P的摩擦力也逐渐增大．故选B.15.【答案】B【解析】以O点为研究对象，进行受力分析，其中OA绳拉力方向不变，OA绳、OB绳拉力的合力方向竖直向上，大小等于物体的重力，始终不变，根据力的矢量三角形定则可知，FOA逐渐减小，FOB先减小后增大，如图所示，选项B正确，A、C、D错误．。

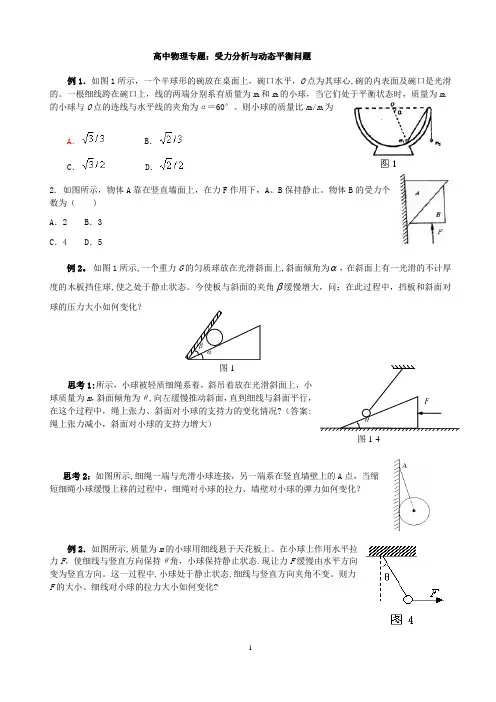

βα图1θ图1-4F高中物理专题：受力分析与动态平衡问题例1．如图1所示，一个半球形的碗放在桌面上，碗口水平，O点为其球心,碗的内表面及碗口是光滑的。

一根细线跨在碗口上，线的两端分别系有质量为m1和m2的小球，当它们处于平衡状态时，质量为m1的小球与O点的连线与水平线的夹角为α＝60°。

则小球的质量比m2/m1为A． B．C． D．2. 如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止。

物体B的受力个数为（ )A．2 B．3C．4 D．5例2。

如图1所示,一个重力G的匀质球放在光滑斜面上,斜面倾角为α，在斜面上有一光滑的不计厚度的木板挡住球,使之处于静止状态。

今使板与斜面的夹角β缓慢增大，问：在此过程中，挡板和斜面对球的压力大小如何变化？思考1:所示，小球被轻质细绳系着，斜吊着放在光滑斜面上，小球质量为m，斜面倾角为θ,向左缓慢推动斜面，直到细线与斜面平行，在这个过程中，绳上张力、斜面对小球的支持力的变化情况?（答案:绳上张力减小，斜面对小球的支持力增大）思考2：如图所示,细绳一端与光滑小球连接，另一端系在竖直墙壁上的A点，当缩短细绳小球缓慢上移的过程中，细绳对小球的拉力、墙壁对小球的弹力如何变化？例2．如图所示,质量为m的小球用细线悬于天花板上。

在小球上作用水平拉力F，使细线与竖直方向保持θ角，小球保持静止状态.现让力F缓慢由水平方向变为竖直方向。

这一过程中,小球处于静止状态,细线与竖直方向夹角不变。

则力F的大小、细线对小球的拉力大小如何变化?例3．轻绳一端系在质量为m的物体A上，另一端系在一个套在粗糙竖直杆MN的圆环上.现用水平力F拉住绳子上一点O，使物体A从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来位置不动。

则在这一过程中，环对杆的摩擦力F1和环对杆的压力F2的变化情况是A．F1保持不变，F2逐渐增大B．F1逐渐增大，F2保持不变C．F1逐渐减小，F2保持不变D．F1保持不变,F2逐渐减小思考：如图3-4所示,在做“验证力的平行四边形定则”的实验时,用M、N两个测力计通过细线拉橡皮条的结点，使其到达O点，此时α+β= 90°．然后保持M的读数不变，而使α角减小，为保持结点位置不变,可采用的办法是（）.(A)减小N的读数同时减小β角(B）减小N的读数同时增大β角（C)增大N的读数同时增大β角(D)增大N的读数同时减小β角例4．如图4所示，在水平天花板与竖直墙壁间，通过不计质量的柔软绳子和光滑的轻小滑轮悬挂重物G=40N，绳长L=2。

动态平衡问题 类型一 动态平衡问题1.动态平衡是指物体的受力状态缓慢发生变化，但在变化过程中，每一个状态均可视为平衡状态.2.常用方法 (1)解析法对研究对象进行受力分析，画出受力示意图，根据物体的平衡条件列方程，得到因变量与自变量的函数表达式(通常为三角函数关系)，最后根据自变量的变化确定因变量的变化. (2)图解法此法常用于求解三力平衡问题中，已知一个力是恒力、另一个力方向不变的情况.一般按照以下流程分析： 受力分析―――――――→化“动”为“静”画不同状态下的平衡图――――――→“静”中求“动”确定力的变化 (3)相似三角形法在三力平衡问题中，如果有一个力是恒力，另外两个力方向都变化，且题目给出了空间几何关系，多数情况下力的矢量三角形与空间几何三角形相似，可利用相似三角形对应边成比例求解(构建三角形时可能需要画辅助线).题型例析1 图解法例1 (多选)如图所示，在倾角为α的斜面上，放一质量为m 的小球，小球和斜面及挡板间均无摩擦，当挡板绕O 点逆时针缓慢地转向水平位置的过程中( )A.斜面对球的支持力逐渐增大B.斜面对球的支持力逐渐减小C.挡板对小球的弹力先减小后增大D.挡板对小球的弹力先增大后减小 题型例析2 解析法例2 (2020·广东中山市月考)如图，一小球放置在木板与竖直墙面之间.设墙面对球的压力大小为F N1，木板对球的压力大小为F N2.以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置.不计一切摩擦，在此过程中( )A.F N1先增大后减小，F N2始终减小B.F N1先增大后减小，F N2先减小后增大C.F N1始终减小，F N2始终减小D.F N1始终减小，F N2始终增大题型例析3相似三角形法例3(2020·山西大同市开学考试)如图所示，AC是上端带光滑轻质定滑轮的固定竖直杆，质量不计的轻杆BC一端通过铰链固定在C点，另一端B悬挂一重力为G的物体，且B端系有一根轻绳并绕过定滑轮，用力F拉绳，开始时∠BCA>90°，现使∠BCA缓慢变小，直到∠BCA＝30°.此过程中，轻杆BC所受的力()A.逐渐减小B.逐渐增大C.大小不变D.先减小后增大变式训练1(单个物体的动态平衡问题)(多选)(2020·广东惠州一中质检)如图所示，在粗糙水平地面上放着一个截面为四分之一圆弧的柱状物体A，A的左端紧靠竖直墙，A与竖直墙之间放一光滑圆球B，已知A的圆半径为球B的半径的3倍，球B所受的重力为G，整个装置处于静止状态.设墙壁对B的支持力为F1，A对B的支持力为F2，若把A向右移动少许后，它们仍处于静止状态，则F1、F2的变化情况分别是()A.F1减小B.F1增大C.F2增大D.F2减小变式训练2(多个物体的动态平衡问题)(多选)(2019·全国卷Ⅰ·19)如图所示，一粗糙斜面固定在地面上，斜面顶端装有一光滑定滑轮.一细绳跨过滑轮，其一端悬挂物块N，另一端与斜面上的物块M相连，系统处于静止状态.现用水平向左的拉力缓慢拉动N，直至悬挂N的细绳与竖直方向成45°.已知M始终保持静止，则在此过程中()A.水平拉力的大小可能保持不变B.M所受细绳的拉力大小一定一直增加C.M所受斜面的摩擦力大小一定一直增加D.M所受斜面的摩擦力大小可能先减小后增加类型二平衡中的临界、极值问题1.临界问题当某物理量变化时，会引起其他几个物理量的变化，从而使物体所处的平衡状态“恰好出现”或“恰好不出现”，在问题的描述中常用“刚好”“恰能”“恰好”等.临界问题常见的种类：(1)由静止到运动，摩擦力达到最大静摩擦力.(2)绳子恰好绷紧，拉力F＝0.(3)刚好离开接触面，支持力F N＝0.2.极值问题平衡中的极值问题，一般指在力的变化过程中的最大值和最小值问题.3.解题方法(1)极限法：首先要正确地进行受力分析和变化过程分析，找出平衡的临界点和极值点；临界条件必须在变化中去寻找，不能停留在一个状态来研究临界问题，而要把某个物理量推向极端，即极大和极小.(2)数学分析法：通过对问题的分析，根据物体的平衡条件写出物理量之间的函数关系(或画出函数图象)，用数学方法求极值(如求二次函数极值、公式极值、三角函数极值).(3)物理分析方法：根据物体的平衡条件，作出力的矢量图，通过对物理过程的分析，利用平行四边形定则进行动态分析，确定最大值与最小值.例4(2020·广东茂名市测试)如图所示，质量分别为3m和m的两个可视为质点的小球a、b，中间用一细线连接，并通过另一细线将小球a与天花板上的O点相连，为使小球a和小球b均处于静止状态，且Oa 细线向右偏离竖直方向的夹角恒为37°，需要对小球b朝某一方向施加一拉力F.若已知sin 37°＝0.6，cos 37°＝0.8.重力加速度为g，则当F的大小达到最小时，Oa细线对小球a的拉力大小为()A.2.4mgB.3mgC.3.2mgD.4mg例5如图所示，质量为m的物体放在一固定斜面上，当斜面倾角为30°时恰能沿斜面匀速下滑.对物体施加一大小为F、方向水平向右的恒力，物体可沿斜面匀速向上滑行.设最大静摩擦力等于滑动摩擦力，当斜面倾角增大并超过某一临界角θ0时，不论水平恒力F多大，都不能使物体沿斜面向上滑行，求：(1)物体与斜面间的动摩擦因数；(2)这一临界角θ0的大小.跟踪训练1.(2020·河南驻马店市第一学期期终)质量为m的物体用轻绳AB悬挂于天花板上，用水平力F拉着绳的中点O，使OA段绳偏离竖直方向一定角度，如图所示.设绳OA段拉力的大小为F T，若保持O点位置不变，则当力F的方向顺时针缓慢旋转至竖直方向的过程中()A.F先变大后变小，F T逐渐变小B.F先变大后变小，F T逐渐变大C.F先变小后变大，F T逐渐变小D.F先变小后变大，F T逐渐变大2.(多选)如图所示，质量均为m的小球A、B用劲度系数为k1的轻弹簧相连，B球用长为L的细绳悬挂于O 点，A球固定在O点正下方，当小球B平衡时，细绳所受的拉力为F T1，弹簧的弹力为F1；现把A、B间的弹簧换成原长相同但劲度系数为k2(k2＞k1)的另一轻弹簧，在其他条件不变的情况下仍使系统平衡，此时细绳所受的拉力为F T2，弹簧的弹力为F2.则下列关于F T1与F T2、F1与F2大小的比较，正确的是()A.F T1＞F T2B.F T1＝F T2C.F1＜F2D.F1＝F23.(多选)(2016·全国卷Ⅰ·19)如图，一光滑的轻滑轮用细绳OO′悬挂于O点；另一细绳跨过滑轮，其一端悬挂物块a，另一端系一位于水平粗糙桌面上的物块b.外力F向右上方拉b，整个系统处于静止状态.若F方向不变，大小在一定范围内变化，物块b仍始终保持静止，则()A.绳OO′的张力也在一定范围内变化B.物块b所受到的支持力也在一定范围内变化C.连接a和b的绳的张力也在一定范围内变化D.物块b与桌面间的摩擦力也在一定范围内变化4.(2020·安徽黄山市高三期末)如图所示，在水平放置的木棒上的M、N两点，系着一根不可伸长的柔软轻绳，绳上套有一光滑小金属环.现将木棒绕其左端逆时针缓慢转动一个小角度，则关于轻绳对M、N两点的拉力F1、F2的变化情况，下列判断正确的是()A.F1和F2都变大B.F1变大，F2变小C.F1和F2都变小D.F1变小，F2变大5.(2020·广东高三模拟)如图所示，竖直墙上连有细绳AB，轻弹簧的一端与B相连，另一端固定在墙上的C 点.细绳BD与弹簧拴接在B点，现给BD一水平向左的拉力F，使弹簧处于伸长状态，且AB、CB与墙的夹角均为45°.若保持B点不动，将BD绳绕B点沿顺时针方向缓慢转动，则在转动过程中BD绳的拉力F的变化情况是()A.变小B.变大C.先变小后变大D.先变大后变小6.(2020·河南信阳市高三上学期期末)如图所示，足够长的光滑平板AP与BP用铰链连接，平板AP与水平面成53°角固定不动，平板BP可绕水平轴在竖直面内自由转动，质量为m的均匀圆柱体O放在两板间，sin 53°＝0.8，cos 53°＝0.6，重力加速度为g.在使BP板由水平位置缓慢转动到竖直位置的过程中，下列说法正确的是()A.平板AP受到的压力先减小后增大B.平板AP受到的压力先增大后减小C.平板BP受到的最小压力为0.6mg7.(2020·黑龙江哈尔滨市三中高三模拟)如图所示，斜面固定，平行于斜面处于压缩状态的轻弹簧一端连接物块A，另一端固定，最初A静止.在A上施加与斜面成30°角的恒力F，A仍静止，下列说法正确的是()A.A对斜面的压力一定变小B.A对斜面的压力可能不变C.A对斜面的摩擦力一定变大D.A对斜面的摩擦力可能变为零8.(多选)如图所示，倾角为α的粗糙斜劈放在粗糙水平面上，物体a放在斜劈的斜面上，轻质细线一端固定在物体a上，另一端绕过光滑的定滑轮1固定在c点，滑轮2下悬挂物体b，系统处于静止状态.若将固定点c向右移动少许，而物体a与斜劈始终静止，则()A.细线对物体a的拉力增大B.斜劈对地面的压力减小C.斜劈对物体a的摩擦力减小D.地面对斜劈的摩擦力增大9.(多选)(2019·河北唐山一中综合测试)如图所示，带有光滑竖直杆的三角形斜劈固定在水平地面上，放置于斜劈上的光滑小球与套在竖直杆上的小滑块用轻绳连接，开始时轻绳与斜劈平行.现给小滑块施加一竖直向上的拉力，使小滑块沿杆缓慢上升，整个过程中小球始终未脱离斜劈，则有()A.轻绳对小球的拉力逐渐增大B.小球对斜劈的压力先减小后增大C.竖直杆对小滑块的弹力先增大后减小D.对小滑块施加的竖直向上的拉力逐渐增大10.(多选)如图所示装置，两根细绳拴住一小球，保持两细绳间的夹角θ＝120°不变，若把整个装置顺时针缓慢转过90°，则在转动过程中，CA绳的拉力F1、CB绳的拉力F2的大小变化情况是()A.F1先变小后变大B.F1先变大后变小C.F2一直变小D.F2最终变为零11.倾角为θ＝37°的斜面与水平面保持静止，斜面上有一重为G的物体A，物体A与斜面间的动摩擦因数μ＝0.5.现给A施加一水平力F，如图所示.设最大静摩擦力与滑动摩擦力相等(sin 37°＝0.6，cos 37°＝0.8)，如果物体A能在斜面上静止，水平推力F与G的比值不可能是()A.3B.2C.1D.0.512.(2020·山西“六校”高三联考)跨过定滑轮的轻绳两端分别系着物体A和物体B，物体A放在倾角为θ的斜面上，与A相连的轻绳和斜面平行，如图所示.已知物体A的质量为m，物体A与斜面间的动摩擦因数为μ(μ<tan θ)，滑轮的摩擦不计，要使物体A静止在斜面上，求物体B的质量的取值范围(最大静摩擦力等于滑动摩擦力).参考答案类型一动态平衡问题题型例析1图解法例1【答案】BC【解析】对小球受力分析知，小球受到重力mg、斜面的支持力F N1和挡板的弹力F N2，如图，当挡板绕O 点逆时针缓慢地转向水平位置的过程中，小球所受的合力为零，根据平衡条件得知，F N1和F N2的合力与重力mg大小相等、方向相反，作出小球在三个不同位置力的受力分析图，由图看出，斜面对小球的支持力F N1逐渐减小，挡板对小球的弹力F N2先减小后增大，当F N1和F N2垂直时，弹力F N2最小，故选项B、C正确，A、D错误.故选BC。

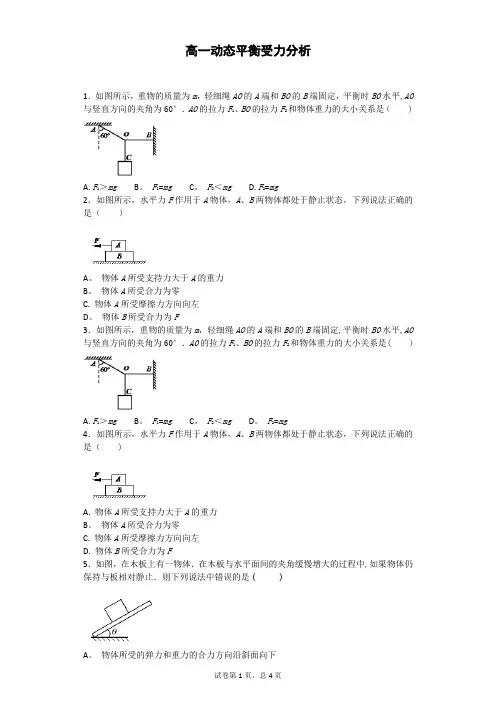

高一动态平衡受力分析1．如图所示，重物的质量为m，轻细绳AO的A端和BO的B端固定，平衡时BO水平,AO 与竖直方向的夹角为60°．AO的拉力F1、BO的拉力F2和物体重力的大小关系是（)A. F1＞mg B。

F1=mg C。

F2＜mg D. F2=mg2．如图所示，水平力F作用于A物体，A、B两物体都处于静止状态，下列说法正确的是（）A。

物体A所受支持力大于A的重力B。

物体A所受合力为零C. 物体A所受摩擦力方向向左D。

物体B所受合力为F3．如图所示，重物的质量为m，轻细绳AO的A端和BO的B端固定,平衡时BO水平,AO 与竖直方向的夹角为60°．AO的拉力F1、BO的拉力F2和物体重力的大小关系是( ）A. F1＞mg B。

F1=mg C。

F2＜mg D。

F2=mg4．如图所示，水平力F作用于A物体，A、B两物体都处于静止状态，下列说法正确的是（ )A. 物体A所受支持力大于A的重力B。

物体A所受合力为零C. 物体A所受摩擦力方向向左D. 物体B所受合力为F5．如图，在木板上有一物体．在木板与水平面间的夹角缓慢增大的过程中,如果物体仍保持与板相对静止．则下列说法中错误的是（）A。

物体所受的弹力和重力的合力方向沿斜面向下B. 物体所受的合外力不变C。

斜面对物体的弹力大小增加D。

斜面对物体的摩擦力大小增加6．如图所示,楔形物块a固定在水平地面上，在其斜面上静止着小物块b.现用大小一定的力F分别沿不同方向作用在小物块b上,小物块b仍保持静止，如下图所示．则a、b 之间的静摩擦力一定增大的是( ）．A. B.C. D。

7．如图所示，木板C放在水平地面上，木板B放在C的上面，木板A放在B的上面，A的右端通过轻质弹簧测力计固定在竖直的墙壁上，A、B、C质量相等，且各接触面间动摩擦因数相同，用大小为F的力向左拉动C，使它以速度v匀速运动,三者稳定后弹簧测力计的示数为T。

则下列说法正确的是（）A. B对A的摩擦力大小为T，方向向右B. A和B保持静止,C匀速运动C. A保持静止,B和C一起匀速运动D。

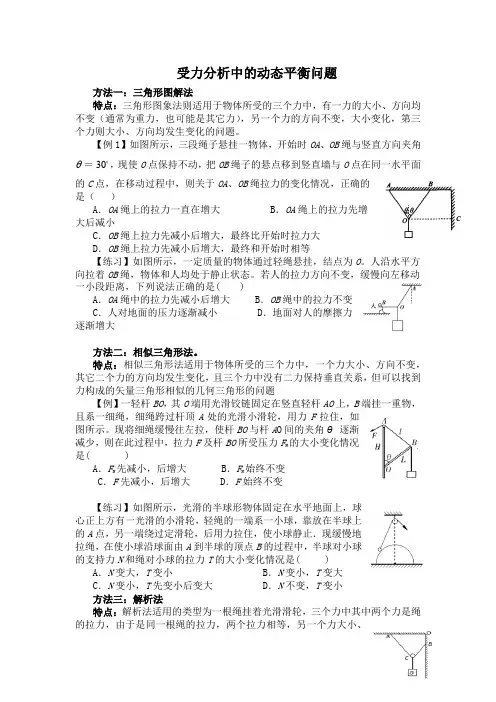

受力分析中的动态平衡问题方法一：三角形图解法特点：三角形图象法则适用于物体所受的三个力中，有一力的大小、方向均不变（通常为重力，也可能是其它力），另一个力的方向不变，大小变化，第三个力则大小、方向均发生变化的问题。

【例1】如图所示，三段绳子悬挂一物体，开始时OA 、OB 绳与竖直方向夹角＝，现使O 点保持不动，把OB 绳子的悬点移到竖直墙与O 点在同一水平面的C 点，在移动过程中，则关于OA 、OB 绳拉力的变化情况，正确的是（ ）A ．OA 绳上的拉力一直在增大B ．OA 绳上的拉力先增大后减小C ．OB 绳上拉力先减小后增大，最终比开始时拉力大D ．OB 绳上拉力先减小后增大，最终和开始时相等【练习】如图所示，一定质量的物体通过轻绳悬挂，结点为O 。

人沿水平方向拉着OB 绳，物体和人均处于静止状态。

若人的拉力方向不变，缓慢向左移动一小段距离，下列说法正确的是( )A ．OA 绳中的拉力先减小后增大B ．OB 绳中的拉力不变C ．人对地面的压力逐渐减小D ．地面对人的摩擦力逐渐增大方法二：相似三角形法。

特点：相似三角形法适用于物体所受的三个力中，一个力大小、方向不变，其它二个力的方向均发生变化，且三个力中没有二力保持垂直关系，但可以找到力构成的矢量三角形相似的几何三角形的问题【例】一轻杆BO ，其O 端用光滑铰链固定在竖直轻杆AO 上，B 端挂一重物，且系一细绳，细绳跨过杆顶A 处的光滑小滑轮，用力F 拉住，如图所示。

现将细绳缓慢往左拉，使杆BO 与杆A O 间的夹角θ逐渐减少，则在此过程中，拉力F 及杆BO 所受压力F N 的大小变化情况是( )A ．F N 先减小，后增大B ．F N 始终不变C ．F 先减小，后增大D ．F 始终不变【练习】如图所示，光滑的半球形物体固定在水平地面上，球心正上方有一光滑的小滑轮，轻绳的一端系一小球，靠放在半球上的A 点，另一端绕过定滑轮，后用力拉住，使小球静止．现缓慢地拉绳，在使小球沿球面由A 到半球的顶点B 的过程中，半球对小球的支持力N 和绳对小球的拉力T 的大小变化情况是( )A ．N 变大，T 变小B ．N 变小，T 变大C ．N 变小，T 先变小后变大D ．N 不变，T 变小方法三：解析法特点：解析法适用的类型为一根绳挂着光滑滑轮，三个力中其中两个力是绳的拉力，由于是同一根绳的拉力，两个拉力相等，另一个力大小、30方向不变的问题。

第二章：相互作用考点一：有关弹簧弹力的分析与计算1．(单选)一根轻质弹簧，当它上端固定、下端悬挂重为G的物体时，长度为L1；当它下端固定在水平地面上，上端压一重为G的物体时，其长度为L2，则它的劲度系数是( )．答案DA.GL1B.GL2C.GL1－L2D.2GL1－L22．（单选）一根轻质弹簧一端固定，用大小为F1的力压弹簧的另一端，平衡时长度为l1；改用大小为F2的力拉弹簧，平衡时长度为l2.弹簧的拉伸或压缩均在弹性限度内，该弹簧的劲度系数为( )．A.F2－F1l2－l1B.F2＋F1l2＋l1C.F2＋F1l2－l1D.F2－F1l2＋l1答案C3．（单选）如图所示，四个完全相同的弹簧都处于水平位置，它们的右端受到大小皆为F的拉力作用，而左端的情况各不相同：①弹簧的左端固定在墙上；②弹簧的左端受大小也为F的拉力作用；③弹簧的左端拴一小物块，物块在光滑的桌面上滑动；④弹簧的左端拴一小物块，物块在有摩擦的桌面上滑动．若认为弹簧质量都为零，以L1、L2、L3、L4依次表示四个弹簧的伸长量，则有( )．答案DA．L2>L1 B．L4>L3C．L1>L3 D．L2＝L44．（多选）如图，两相同的木块a、b置于粗糙的水平地面上，中间用一轻弹簧连接，两侧用细绳系于墙壁．开始时a、b均静止，弹簧处于伸长状态，两细绳均有拉力，a所受摩擦力F f a≠0，b所受摩擦力F f b ＝0.现将右侧细绳剪断，则剪断瞬间( )．答案ADA．F f a大小不变B．F f a方向改变 C．F f b仍然为零D．F f b方向向右5．(单选)如图所示的装置中，小球的质量均相同，弹簧和细线的质量均不计，一切摩擦忽略不计，平衡时各弹簧的弹力分别为F1、F2、F3，其大小关系是( )．答案AA．F1＝F2＝F3 B．F1＝F2<F3C．F1＝F3>F2 D．F3>F1>F26．（多选）如图所示，轻质弹簧连接A、B两物体，A放在水平地面上，B的上端通过细线挂在天花板上。

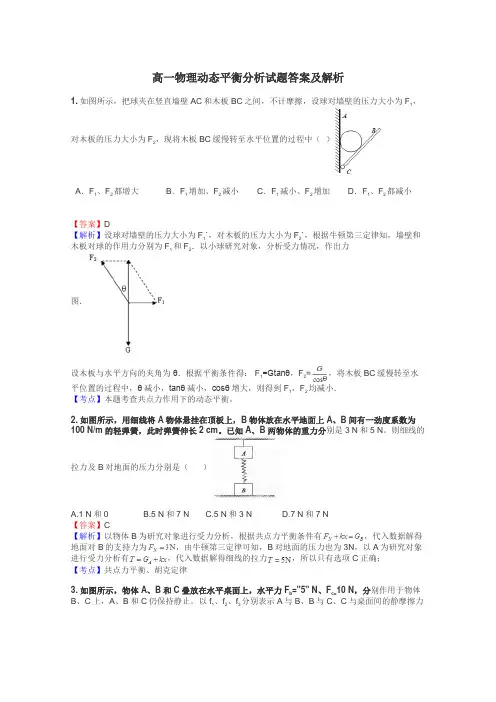

高一物理动态平衡分析试题答案及解析1. 如图所示，把球夹在竖直墙壁AC 和木板BC 之间，不计摩擦，设球对墙壁的压力大小为F 1，对木板的压力大小为F 2，现将木板BC 缓慢转至水平位置的过程中（ ）A ．F 1、F 2都增大B ．F 1增加、F 2减小C ．F 1减小、F 2增加D ．F 1、F 2都减小【答案】D【解析】设球对墙壁的压力大小为F 1`，对木板的压力大小为F 2`，根据牛顿第三定律知，墙壁和木板对球的作用力分别为F 1和F 2．以小球研究对象，分析受力情况，作出力图．设木板与水平方向的夹角为θ．根据平衡条件得： F 1=Gtanθ，F 2=，将木板BC 缓慢转至水平位置的过程中，θ减小，tanθ减小，cosθ增大，则得到 F 1，F 2均减小． 【考点】本题考查共点力作用下的动态平衡。

2. 如图所示，用细线将A 物体悬挂在顶板上，B 物体放在水平地面上A 、B 间有一劲度系数为100 N/m 的轻弹簧，此时弹簧伸长2 cm 。

已知A 、B 两物体的重力分别是3 N 和5 N 。

则细线的拉力及B 对地面的压力分别是（ ）A.1 N 和0B.5 N 和7 NC.5 N 和3 ND.7 N 和7 N 【答案】C【解析】以物体B 为研究对象进行受力分析，根据共点力平衡条件有，代入数据解得地面对B 的支持力为，由牛顿第三定律可知，B 对地面的压力也为3N ，以A 为研究对象进行受力分析有，代入数据解得细线的拉力，所以只有选项C 正确； 【考点】共点力平衡、胡克定律3. 如图所示，物体A 、B 和C 叠放在水平桌面上，水平力F b ="5" N 、F c=10 N ，分别作用于物体B 、C 上，A 、B 和C 仍保持静止。

以f 1、f 2、f 3分别表示A 与B 、B 与C 、C 与桌面间的静摩擦力的大小，则（）A.f1="5" N, f2="0," f3="5" N B.f1="5" N, f2="5" N, f3=0C.f1="0," f2="5" N, f3="5" N D.f1="0," f2="10" N, f3="5" N【答案】C【解析】以A为研究对象进行受力分析可知，A受重力、支持力，二力平衡，水平方向上若受摩擦力作用，那么物体A不能保持平衡，所以AB之间的摩擦力为零，所以AB错误；以AB整体为研究对象，进行受力分析，水平、竖直方向上受力平衡，水平方向受Fb及物体C对B的支持力，二力平衡，所以可知，所以D错误；再以三个物体整体为研究对象分析受力，水平方向上受地面摩擦力、Fb 、Fc三力平衡，有，代入数据解得，所以选项C正确；【考点】共点力平衡4.如图所示，物体A静止在倾角为30°的斜面上，现将斜面倾角由30°增大到37°，物体仍保持静止，则下列说法中正确的是A．A对斜面的压力不变B．A对斜面的压力减小C．A受到的摩擦力不变D．A受到的摩擦力增大【答案】BD【解析】设斜面的倾角为α，物体A的重力为G．，根据A的受力图．由平衡条件得：N=Gcosαf=Gsinα；当斜面倾角α由30°增大到37°时，cosα减小，sinα增大，则N减小，f增大，故A对斜面的压力减小，A对斜面的摩擦力增大．故选项BD正确。

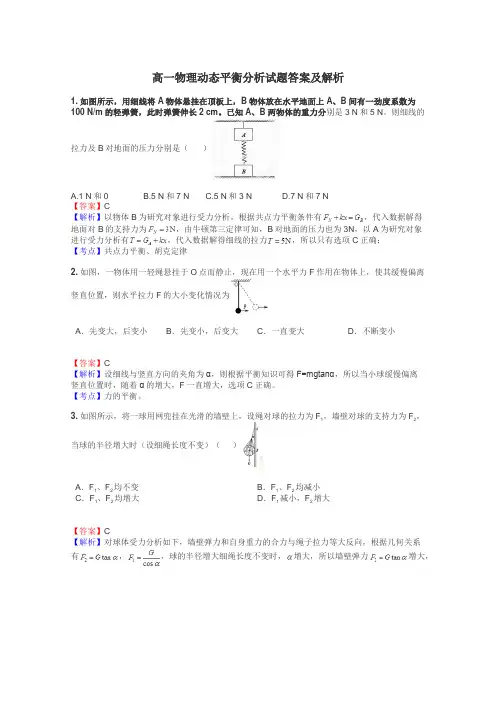

高一物理动态平衡分析试题答案及解析1.如图所示，用细线将A物体悬挂在顶板上，B物体放在水平地面上A、B间有一劲度系数为100 N/m的轻弹簧，此时弹簧伸长2 cm。

已知A、B两物体的重力分别是3 N和5 N。

则细线的拉力及B对地面的压力分别是（）A.1 N和0B.5 N和7 NC.5 N和3 ND.7 N和7 N【答案】C【解析】以物体B为研究对象进行受力分析，根据共点力平衡条件有，代入数据解得地面对B的支持力为，由牛顿第三定律可知，B对地面的压力也为3N，以A为研究对象进行受力分析有，代入数据解得细线的拉力，所以只有选项C正确；【考点】共点力平衡、胡克定律2.如图，一物体用一轻绳悬挂于O点而静止，现在用一个水平力F作用在物体上，使其缓慢偏离竖直位置，则水平拉力F的大小变化情况为A．先变大，后变小B．先变小，后变大C．一直变大D．不断变小【答案】C【解析】设细线与竖直方向的夹角为α，则根据平衡知识可得F=mgtanα，所以当小球缓慢偏离竖直位置时，随着α的增大，F一直增大，选项C正确。

【考点】力的平衡。

3.如图所示，将一球用网兜挂在光滑的墙壁上，设绳对球的拉力为F1，墙壁对球的支持力为F2，当球的半径增大时（设细绳长度不变）（）A．F1、F2均不变B．F1、F2均减小C．F1、F2均增大D．F1减小，F2增大【答案】C【解析】对球体受力分析如下，墙壁弹力和自身重力的合力与绳子拉力等大反向，根据几何关系有，，球的半径增大细绳长度不变时，增大，所以墙壁弹力增大，绳子拉力增大，选项C对。

【考点】力的动态平衡4.如图所示，把一个光滑圆球放在两块挡板AC和AB之间，AC与AB之间夹角为30°，现将AC板固定而使AB板顺时针缓慢转动90°，则（）A．球对AB板的压力先减小后增大B．球对AB板的压力逐渐减小C．球对AC板的压力逐渐增大D．球对AC板的压力先减小后增大【答案】A【解析】以小球为研究对象，分析受力情况，作出小球三个不同位置的受力图如图，可见，使AB板顺时针缓慢转动90°的过程中，AB板对球的支持力N1先减小后增大，AC板对球的支持力N2一直减小，由牛顿第三定律得知，球对AB板的压力先减小后增大，球对AC板的压力一直减小．故A正确，BCD均错误．【考点】本题考查共点力平衡条件及应用。

物体的受力（动态平衡）分析及典型例题受力分析就是分析物体的受力，受力分析是研究力学问题的基础，是研究力学问题的关键。

受力分析的依据是各种力的产生条件及方向特点。

一.几种常见力的产生条件及方向特点。

1.重力。

重力是由于地球对物体的吸引而使物体受到的力，只要物体在地球上，物体就会受到重力。

重力不是地球对物体的引力。

重力与万有引力的关系是高中物理的一个小难点。

重力的方向：竖直向下。

2.弹力。

弹力的产生条件是接触且发生弹性形变。

判断弹力有无的方法：假设法和运动状态分析法。

弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。

弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。

【例1】如图1—1所示，判断接触面对球有无弹力，已知球静止，接触面光滑。

图a 中接触面对球 无 弹力；图b 中斜面对小球 有 支持力。

【例2】如图1—2所示，判断接触面MO 、ON 对球有无弹力，已知球静止，接触面光滑。

水平面ON 对球 有 支持力，斜面MO 对球 无 弹力。

【例3】如图1—4所示，画出物体A 所受的弹力。

a 图中物体A 静止在斜面上。

b 图中杆A 静止在光滑的半圆形的碗中。

c 图中A 球光滑，O 为圆心，O ＇为重心。

图1—1a b图1—2 图1—4a b c【例4】如图1—6所示，小车上固定着一根弯成α角的曲杆，杆的另一端固定一个质量为m的球，试分析下列情况下杆对球的弹力的大小和方向：（1）小车静止；（2）小车以加速度a水平向右加速运动；（3）小车以加速度a水平向左加速运动；（4）加速度满足什么条件时，杆对小球的弹力沿着杆的方向。

3.摩擦力。

摩擦力的产生条件为：（1）两物体相互接触，且接触面粗糙；（2）接触面间有挤压；（3）有相对运动或相对运动趋势。

摩擦力的方向为与接触面相切，与相对运动方向或相对运动趋势方向相反。

判断摩擦力有无和方向的方法：假设法、运动状态分析法、牛顿第三定律分析法。

高一物理共点力平衡和动态分析实例题及答案实例题1：共点力平衡题目描述一根长为2m的杆，杆的一端放在地面上，另一端用绳子系在墙上，绳子与杆的夹角为30°。

在杆上有两个力，一个力的作用点在杆的底部，与杆夹角为60°，另一个力的作用点在杆的中部，与杆夹角为90°。

已知杆的质量为3kg，求绳子的拉力和墙对杆的支持力。

解答首先我们根据题目描述，画出杆的示意图如下：根据题目中给出的夹角和力的信息，我们可以列出力的平衡方程：$$\begin{cases}F_{x1} + F_{x2} = 0 \\F_{y1} + F_{y2} + F_{R} - mg = 0\end{cases}$$其中，$F_{x1}$和$F_{y1}$分别表示力1在$x$轴和$y$轴的分量，$F_{x2}$和$F_{y2}$分别表示力2在$x$轴和$y$轴的分量，$F_{R}$表示墙对杆的支持力，$m$表示杆的质量，$g$表示重力加速度。

由于$F_{x1}$和$F_{x2}$都与$x$轴垂直，所以它们的$x$轴分量为0。

根据三角函数的定义，我们可以得到：$$\begin{cases}F_{y1} = F_1 \sin(60°) \\F_{y2} = F_2 \sin(90°)\end{cases}$$其中，$F_1$和$F_2$分别表示力1和力2的大小。

将上述方程带入力的平衡方程中，可以得到：$$\begin{cases}F_1 \sin(60°) + F_2 \sin(90°) + F_R - mg = 0 \\F_{x1} + F_{x2} = 0\end{cases}$$由于$F_{x1} + F_{x2} = 0$，所以$F_{x1} = - F_{x2}$。

根据三角函数的定义，我们可以得到：$$\begin{cases}F_{x1} = F_{1} \cos(60°) \\F_{x2} = F_{2} \cos(90°)\end{cases}$$将上述方程带入$F_{x1} + F_{x2} = 0$，可以得到：$$F_{1} \cos(60°) + F_{2} \cos(90°) = 0$$解上述方程，可以得到$F_{1} = - F_{2} \sqrt{3}$。

高三物理动态平衡分析试题答案及解析1.如图所示，桌面上固定一个光滑竖直挡板，现将一个重球A与截面为三角形垫块B叠放在一起，用水平外力F可以缓缓向左推动B，使球慢慢升高，设各接触面均光滑，则该过程中A．A和B均受三个力作用而平衡B．B对桌面的压力越来越大C．A对B的压力越来越小D．推力F的大小恒定不变【答案】D【解析】先以小球A为研究对象，分析受力情况：重力、墙的弹力和斜面的支持力三个力．B受到重力、A的压力、地面的支持力和推力F四个力，故A错误；当柱状物体向左移动时，斜面B对A的支持力和墙对A的支持力方向均不变，根据平衡条件得知，这两个力大小保持不变．则A对B的压力也保持不变．对整体分析受力如图所示，由平衡条件得知，，墙对A的支持力不变，则推力F不变．地面对整体的支持力，保持不变．则B对地面的压力不变，故B、C错误，D正确。

【考点】共点力平衡的条件及其应用；力的合成与分解的运用．2.轻绳一端系在质量为m的物体A上，另一端系在一个套在粗糙竖直杆MN的圆环上。

现用水平力F拉住绳子上一点O，使物体A从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来位置不动。

则在这一过程中，环对杆的摩擦力Ff 和环对杆的压力FN的变化情况是A．Ff 保持不变，FN逐渐增大B．Ff 逐渐增大，FN保持不变C．Ff 逐渐减小，FN保持不变D．Ff 保持不变，FN逐渐减小【答案】D【解析】对系统整体进行受力分析：物体A和套在粗糙竖直杆MN的圆环上受竖直向下的重力，杆对圆环提供水平向左的弹力，竖直向上的静摩擦力，水平向左的外力，由物体的平衡知，摩擦力由两物体的重力平衡，不随物体A位置的变化而改变，既Ff保持不变；物体A受竖直向下的重力，沿绳方向的拉力，水平向左的外力，设绳与竖直方向的夹角为α，由于，随夹角为α的减小，cosα增大，则T减小，,随夹角为α的减小，sinα减小，T减小，则FN 逐渐减小，只有D选项正确。

【考点】物体的动态平衡整体法和隔离法3.如图所示，在一根水平直杆上套着两个轻环，在环下用两根等长的轻绳拴着一个重物。

动态平衡一、三角形图示法（图解法)方法规律总结：常用于解三力平衡且有一个力是恒力,另一个力方向不变的问题。

例1、如图1-17所示,重G的光滑小球静止在固定斜面和竖直挡板之间。

若挡板逆时针缓慢转到水平位置,在该过程中，斜面和挡板对小球的弹力的大小F1 、F2各如何变化？答案：F1逐渐变小，F2先变小后变大变式：1、质量为m的物体用轻绳AB悬挂于天花板上．用水平向左的力F缓慢拉动绳的中点O,如图所示，用T表示OA段拉力的大小,在O点向左移动的过程中( A )A.F逐渐变大，T逐渐变大B。

F逐渐变大，T逐渐变小C。

F逐渐变小，T逐渐变大D。

F逐渐变小，T逐渐变小2、如图所示，一个球在两块光滑斜面板AB、AC之间,两板与水平面间的夹角均为60°,现使AB板固定，使AC板与水平面间的夹角逐渐减小,则下列说法中正确的是( A ）A。

球对AC板的压力先减小再增大B.球对AC板的压力逐渐减小C.球对AB板的压力逐渐增大D.球对AB板的压力先增大再减小二、三角形相似法方法规律总结：在三力平衡问题中,如果有一个力是恒力，另外两个力方向都发生变化，且力的矢量三角形与题所给空间几何三角形相似，可以利用相似三角形对应边的比例关系求解．例2、如图所示，AC是上端带定滑轮的固定竖直杆,质量不计的轻杆AB一端通过铰链固定在A点，另一端B悬挂一重为G的重物，且B端系有一根轻绳并绕过定滑轮，用力F拉绳，开始时∠BAC＞90°，现使∠BAC缓慢变小,直到杆AB接近竖直杆AC．此过程中,杆AB所受的力（ A ）A．大小不变 B．逐渐增大C．先减小后增大 D．先增大后减小变式：1、如图所示，固定在竖直平面内的光滑圆环的最高点有一个光滑的小孔．质量为m的小球套在圆环上．一根细线的下端系着小球,上端穿过小孔用手拉住．现拉动细线，使小球沿圆环缓慢上移．在移动过程中手对线的拉力F和轨道对小球的弹力N的大小变化情况是( C ）A。

高三物理动态平衡分析试题答案及解析1. 如图所示半圆柱体P 固定在水平地面上，其右端有一固定放置的竖直挡板MN ．在半圆柱体P 和MN 之间放有一个光滑均匀的小圆柱体Q ，整个装置处于平衡状态．现使MN 保持竖直并且缓慢地向右平移，在Q 滑落到地面之前的此过程中，下列说法中正确的是（ ）A ．MN 对Q 的弹力逐渐减小B ．MN 对Q 的弹力保持不变C ．P 对Q 的作用力逐渐增大D ．P 对Q 的作用力先增大后减小【答案】C【解析】对圆柱体Q 受力分析，受到重力、杆MN 的支持力和半球P 对Q 的支持力，如图重力的大小和方向都不变，杆MN 的支持力方向不变、大小变，半球P 对Q 的支持力方向和大小都变，然后根据平衡条件，得到，，由于不断增大，故不断增大，也不断增大，C 正确.【考点】考查了力的动态平衡问题2. 如图所示，有一质量不计的杆AO ，长为R ，可绕A 自由转动。

用绳在O 点悬挂一个重为G 的物体，另一根绳一端系在O 点，另一端系在以O 点为圆心的圆弧形墙壁上的C 点。

当点C 由图示位置逐渐向上沿圆弧CB 移动过程中（保持OA 与地面夹角θ不变），OC 绳所受拉力的大小变化情况是A ．逐渐减小B ．逐渐增大C ．先减小后增大D ．先增大后减小【答案】C【解析】据题意，当细绳OC 的C 段向B 点移动过程中，系统处于平衡状态，对点O 受力分析，受到悬挂物的拉力，该拉力为：，受到杆的支持力N 和细绳OC 的拉力T C ，由力的三角形定则，即如上图所示，从图可以看出代表细绳OC 的拉力T C 的对应边的长度先减小后增加，则该拉力的大小也是先减小后增加，故选项C正确。

【考点】本题考查力的动态平衡问题。

3.轻绳一端系在质量为m的物体A上，另一端系在一个套在粗糙竖直杆MN的圆环上。

现用水平力F拉住绳子上一点O，使物体A从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来位置不动。

则在这一过程中，环对杆的摩擦力Ff 和环对杆的压力FN的变化情况是A．Ff 保持不变，FN逐渐增大B．Ff 逐渐增大，FN保持不变C．Ff 逐渐减小，FN保持不变D．Ff 保持不变，FN逐渐减小【答案】D【解析】对系统整体进行受力分析：物体A和套在粗糙竖直杆MN的圆环上受竖直向下的重力，杆对圆环提供水平向左的弹力，竖直向上的静摩擦力，水平向左的外力，由物体的平衡知，摩擦力由两物体的重力平衡，不随物体A位置的变化而改变，既Ff保持不变；物体A受竖直向下的重力，沿绳方向的拉力，水平向左的外力，设绳与竖直方向的夹角为α，由于，随夹角为α的减小，cosα增大，则T减小，,随夹角为α的减小，sinα减小，T减小，则FN逐渐减小，只有D选项正确。

受力分析和动态平衡典型例题知识点1 受力分析1。

定义：把指定物体（研究对象)在特定的物理环境中受到的所有外力都找出来,并画出受力图,这个过程就是受力分析．2．受力分析步骤（1)、选择研究对象:把要研究的物体从相互作用的物体中隔离出来．可以是单个物体，也可以是多个物体。

（2）、进行受力分析：为防止遗漏，一般情况下先重力,后弹力，再摩擦力进行逐个分析.画出受力示意图，标明各力的符号．3.注意事项（1）物体所受的力都有其施力物体，否则该力不存在；（2）受力分析时，只考虑根据性质命名的力；（3）合力与分力是等效的,不能同时考虑；(4)对于摩擦力应充分考虑物体与接触面是否有相对运动或相对运动趋势；（5）合理隔离研究对象,整体法、隔离法合理选用，可使问题变得简单．随堂练习【例1】如图所示，物体A、B、C叠放在水平桌面上,水平力F作用于C物体,使A、B、C以共同速度向右匀速运动,那么关于物体受几个力的说法正确的是（）A．A 受6个，B受2个,C受4个B．A 受5个，B受3个，C受3个C．A 受5个，B受2个，C受4个D．A 受6个,B受3个,C受4个【例2】A、B、C三物体质量分别为M、m、m0,作如图所示的连接，绳子不可伸长，且绳子和滑轮的摩擦均不计,若B随A一起沿水平桌面向右做匀速运动，则可以断定（）B ．物体A 与B 之间有摩擦力,大小为m 0gC ．桌面对A ，B 对A ，都有摩擦力，方向相同，大小均为m 0gD ．桌面对A,B 对A ，都有摩擦力，方向相反，大小均为m 0g【例3】 人站在自动扶梯的水平踏板上，随扶梯斜向上匀速运动，．以下说法正确的是( ） A ．人受到重力和支持力的作用 B ．人受到重力、支持力和摩擦力的作用 C ．人受到的合外力不为零 D ．人受到的合外力方向与速度方向相同【例4】 如图所示,物体A 靠在倾斜的墙面上，在与墙面和B 垂直的力F 作用下，A 、B 保持静止，试分析A 、B 两个物体的受力个数．【例5】 如图所示，质量为m 的楔形物块，在水平推力F 作用下,静止在倾角为θ的光滑固定斜面上，则楔形物块受到的斜面支持力大小为 ( ）A ．Fsin θB ．sin Fθ C ．mgcos θ D ．cos mgθ【例6】 如图所示，轻绳两端分别与A 、C 两物体相连接，1kg A m =,2kg B m =，3kg C m =，物体A 、B 、C 及C 与地面间的动摩擦因数均为0.1μ=，轻绳与滑轮间的摩擦可忽略不计．若要用力将C 物拉动，则作用在C 物上水平向左的拉力最小为（取210m/s g =）（ ） A ．6N B ．8N C ．10N D ．12N【例7】 如图所示,物体P 、Q 并排放在水平地面上，已知P 、Q 与地面间的最大静摩擦力都为6N m f =,两物体的重力均为10N ．（1）若用水平力5N F =去推物体P ,这时P 、Q 各受到地面的摩擦力1f 、2f 为多大？(2）若水平力10N F =，则情况又如何?【例8】 如图所示，C 是水平地面，A 、B 是两个长方形物块，A 、B 间的动摩擦AB F因数为1μ,B 、C 间的动摩擦因数为2μ，F 是作用在物块B 上沿水平方向的力，物块A 和B 以相同的速度做匀速直线运动，有可能是（ ） ①10μ=,2=0μ ②10μ=，20μ≠ ③10μ≠，2=0μ ④10μ≠，20μ≠A ．只有②B ．只有④C ．①③D ．②④【例9】 如图，一固定斜面上两个质量相同的小物块A 和B 紧挨着匀速下滑，A 与B 的接触面光滑．已知A与斜面之间的动摩擦因数是B 与斜面之间动摩擦因数的2倍，斜面倾角为α．B 与斜面之间的动摩擦因数是（ )A ．2tan 3αB ．2cot 3αC ．tan αD ．cot α【例10】 用轻弹簧竖直悬挂的质量为m 物体，静止时弹簧伸长量为0L ．现用该弹簧沿斜面方向拉住质量为2m的物体，系统静止时弹簧伸长量也为0L ，斜面倾角为30︒，如图所示．则物体所受摩擦力（ ）A ．等于零B ．大小为12mg ，方向沿斜面向下C ．大于为32mg ，方向沿斜面向上D ．大小为mg ，方向沿斜面向上【例11】 如图所示，质量M =32kg 的木块A 套在水平杆上,并用轻绳将木块A 与质量m =3kg 的小球相连．今用跟水平方向成α=300角的力F =310N ，拉着球带动木块一起向右匀速运动，运动中M 、m 相对位置保持不变，取g =10m/s 2．求： （1）运动过程中轻绳与水平方向夹角θ； (2)木块与水平杆间的动摩擦因数为μ．知识点2 物体的平衡1．共点力作用下物体的平衡（1）共点力的判别：同时作用在同一物体上的各个力的作用线交于一点就是共点力．力的作用线的交点既可以在物体内部,也可以在物体外部．（2）平衡状态：物体保持静止或做匀速直线运动（3）共点力平衡条件：在共点力作用下物体的平衡条件是合力为零．①二力平衡时，两个力必等大、反向、共线；②三力平衡时，若是非平行力，则三力作用线必交于一点，三力的矢量图必为一闭合三角形；③多个力共同作用处于平衡状态时，这些力在任一方向上的合力必为零；④多个力作用平衡时，其中任一力必与其它力的合力是平衡力；⑤若物体有加速度，则在垂直加速度的方向上的合力为零．随堂练习【例12】一个物体受到三个共点力的作用，若这三个力的大小是如下各组，则可使物体平衡的是哪几组(）A。

知识点三：共点力平衡（动态平衡、矢量三角形法）1．(单选)如图所示，一小球在斜面上处于静止状态，不考虑一切摩擦，如果把竖直挡板由竖直位置缓慢绕O点转至水平位置，则此过程中球对挡板的压力F1和球对斜面的压力F2的变化情况是()．答案B A．F1先增大后减小，F2一直减小B．F1先减小后增大，F2一直减小C．F1和F2都一直减小D．F1和F2都一直增大2、（单选）(天津卷，5)如图所示，小球用细绳系住，绳的另一端固定于O点．现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F N以及绳对小球的拉力F T的变化情况是()．答案DA．F N保持不变，F T不断增大B．F N不断增大，F T不断减小C．F N保持不变，F T先增大后减小D．F N不断增大，F T先减小后增大3．（单选）如图所示，一光滑小球静止放置在光滑半球面的底端，用竖直放置的光滑挡板水平向右缓慢地推动小球，则在小球运动的过程中(该过程小球未脱离球面)，木板对小球的推力F1、半球面对小球的支持力F2的变化情况正确的是()．答案BA．F1增大，F2减小B．F1增大，F2增大C．F1减小，F2减小D．F1减小，F2增大4、（单选）如图所示，一物块受一恒力F作用，现要使该物块沿直线AB运动，应该再加上另一个力的作用，则加上去的这个力的最小值为()．答案BA．F cos θB．F sin θC．F tan θD．F cot θ5．(单选)如图所示，一倾角为30°的光滑斜面固定在地面上，一质量为m的小木块在水平力F的作用下静止在斜面上．若只改变F的方向不改变F的大小，仍使木块静止，则此时力F与水平面的夹角为()．答案AA．60°B．45°C．30°D．15°6．（多选）一铁架台放于水平地面上，其上有一轻质细线悬挂一小球，开始时细线竖直，现将水平力F作用于小球上，使其缓慢地由实线位置运动到虚线位置，铁架台始终保持静止，则在这一过程中()．答案：ADA．细线拉力逐渐增大B．铁架台对地面的压力逐渐增大C．铁架台对地面的压力逐渐减小D．铁架台所受地面的摩擦力逐渐增大7、（多选）(苏州调研)如图所示，质量均为m的小球A、B用两根不可伸长的轻绳连接后悬挂于O点，在外力F的作用下，小球A、B处于静止状态．若要使两小球处于静止状态且悬线OA与竖直方向的夹角θ保持30°不变，则外力F的大小()．答案BCDA．可能为33mg B．可能为52mgC．可能为2mg D．可能为mg8、（单选）如图所示，轻绳的一端系在质量为m的物体上，另一端系在一个轻质圆环上，圆环套在粗糙水平杆MN上．现用水平力F拉绳上一点，使物体处于图中实线位置，然后改变F的大小使其缓慢下降到图中虚线位置，圆环仍在原来的位置不动．在这一过程中，水平拉力F、环与杆的摩擦力F摩和环对杆的压力F N的变化情况是()．答案DA．F逐渐增大，F摩保持不变，F N逐渐增大B．F逐渐增大，F摩逐渐增大，F N保持不变C．F逐渐减小，F摩逐渐增大，F N逐渐减小D．F逐渐减小，F摩逐渐减小，F N保持不变9．（单选）如图所示，在拉力F作用下，小球A沿光滑的斜面缓慢地向上移动，在此过程中，小球受到的拉力F和支持力F N的大小变化是()．A．F增大，F N减小答案AB．F和F N均减小C．F和F N均增大D．F减小，F N不变10．(单选)半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖直挡板MN.在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止状态．如图所示是这个装置的纵截面图．若用外力使MN保持竖直，缓慢地向右移动，在Q落到地面以前，发现P始终保持静止．在此过程中，下列说法中正确的是()．答案BA．MN对Q的弹力逐渐减小B．地面对P的摩擦力逐渐增大C．P、Q间的弹力先减小后增大D．Q所受的合力逐渐增大11．(多选)如图所示，在斜面上放两个光滑球A和B，两球的质量均为m，它们的半径分别是R和r，球A 左侧有一垂直于斜面的挡板P，两球沿斜面排列并处于静止状态，下列说法正确的是()．答案BC A．斜面倾角θ一定，R>r时，R越大，r越小，则B对斜面的压力越小B．斜面倾角θ一定，R＝r时，两球之间的弹力最小C．斜面倾角θ一定时，无论半径如何，A对挡板的压力一定D．半径一定时，随着斜面倾角θ逐渐增大，A受到挡板的作用力先增大后减小12．(单选)如图所示，用OA、OB两根轻绳将物体悬于两竖直墙之间，开始时OB绳水平．现保持O点位置不变，改变OB绳长使绳端由B点缓慢上移至B′点，此时绳OB′与绳OA之间的夹角θ<90°.设此过程中绳OA、OB的拉力分别为F OA、F OB，下列说法正确的是()．答案BA．F OA逐渐增大B．F OA逐渐减小C．F OB逐渐增大D．F OB逐渐减小13、（多选）如图，不可伸长的轻绳跨过动滑轮，其两端分别系在固定支架上的A、B两点，支架的左边竖直，右边倾斜．滑轮下挂一物块，物块处于平衡状态，下列说法正确的是()．答案BCA．若左端绳子下移到A1点，重新平衡后绳子上的拉力将变大B．若左端绳子下移到A1点，重新平衡后绳子上的拉力将不变C．若右端绳子下移到B1点，重新平衡后绳子上的拉力将变大D．若右端绳子下移到B1点，重新平衡后绳子上的拉力将不变14、（单选）如图所示，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为F N1，球对木板的压力大小为F N2.以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中()．答案BA．F N1始终减小，F N2始终增大B．F N1始终减小，F N2始终减小C．F N1先增大后减小，F N2始终减小D．F N1先增大后减小，F N2先减小后增大15．(单选)作用于O点的三力平衡，设其中一个力大小为F1，沿y轴正方向，力F2大小未知，与x轴负方向夹角为θ，如图所示．下列关于第三个力F3的判断中正确的是()．A．力F3只能在第四象限答案CB．力F3与F2夹角越小，则F2和F3的合力越小C．F3的最小值为F1cos θD．力F3可能在第一象限的任意区域16．(多选)一个光滑的圆球搁在光滑的斜面和竖直的挡板之间，如图21所示．斜面和挡板对圆球的弹力随斜面倾角α变化而变化，故()．答案ACA．斜面弹力F N1的变化范围是(mg，＋∞)B．斜面弹力F N1的变化范围是(0，＋∞)C．挡板的弹力F N2的变化范围是(0，＋∞) D．挡板的弹力F N2的变化范围是(mg，＋∞)。
