车辆制动装置-第五章 104阀

104型及103型分配阀第五章 104型及103型分配阀103型及104型分配阀是我国于1965年开始，针对三通阀的结构和性能不能适应铁路运输的发展需要，由铁道郡科学研究院与齐齐哈尔车辆⼯⼚研制的新型货车、客车车辆制动分配阀。

以其结构性能的较先进性作为三通阀的取代品。

第⼀节 104型、103型分配阀结构特点及作⽤原理104型及103型分配阀分别于1975年和1978年先后通过铁道部技术鉴定并批准定型⽣产。

⾃20世纪70年代中期⾄90年代中期，新造客货车辆或改造车辆的空⽓制动装置均由分配阀取代了三通阀。

⼀、103型及104型分配阀的作⽤、结构特点(⼀)⼆种压⼒控制：为了适应与旧型制动机⽆条件混编，采⽤压⼒风缸及制动管的两种压⼒控制作⽤，以相当于三通阀的副风缸及制动管的两种压⼒控制。

即依靠制动管压⼒变化引起与压⼒风缸的压⼒差来产⽣相应的动作控制制动机的充⽓缓解、减速充⽓和减速缓解、常⽤制动、制动保压和紧急制动等基本作⽤，便于司机按传统习惯进⾏列车制动机各作⽤性能的操纵，并满⾜在考虑提⾼性能的同时能使各作⽤压⼒、时间参数等⽅⾯巧三通阀相协调，以保证与旧型制动机的混编。

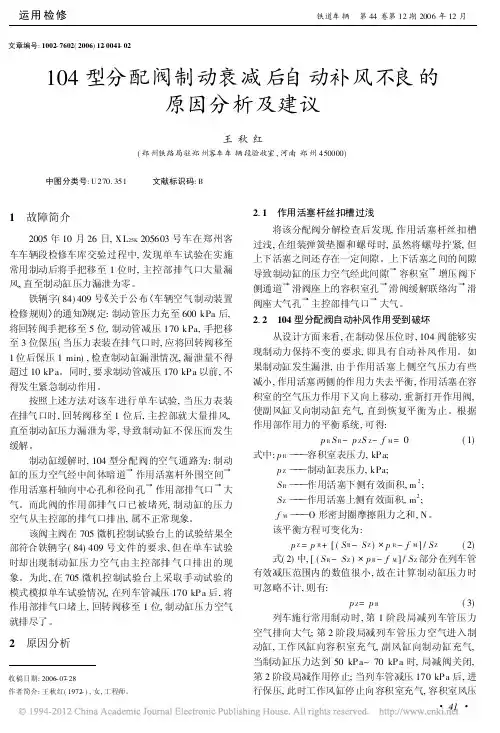

（⼆）间接作⽤⽅式：三通阀采⽤直接作⽤⽅式，这样的结构⽐较简单，缺点是⼀种型号的三通阀只能与固定尺⼨的制动缸和副风缸配套使⽤，且⽆⾃动补风作⽤。

分配阀采⽤了间接作⽤⽅式，即在结构上增设了压⼒风缸、容积室和均衡部，在作⽤上⽤制动缸的压⼒变化控制分配阀的作⽤。

充⽓时，由压⼒风缸的压⼒控制副风缸的充⽓，制动时，压⼒风缸压缩空⽓进⼊有固定容积的容积室，再通过均衡部由容积室的压⼒控制制动缸的压⼒。

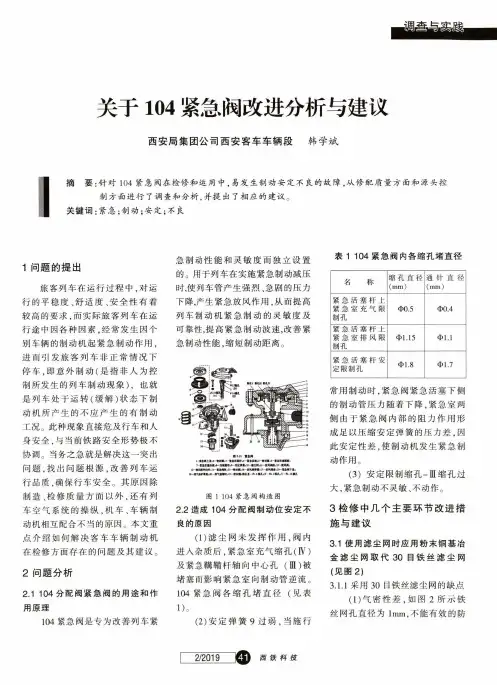

（三）采⽤分部作⽤⽅式：常⽤制动与紧急制动作⽤分开，专设⼀紧急阀控制紧急制动作⽤。

(四)采⽤膜板——滑阀结构：1、客车104型和货车103型分配阀各零部件尽量地做到了统⼀互换，通⽤件多，减少了零件的规格，使制造和检修均较⽅便。

2、除采⽤S形和其他形式的橡胶膜板代替⾦属活塞环结构以外，⼤量采⽤橡胶夹⼼阀和各种0形橡胶密封圈来代替⾦属密封件，从⽽减少了⼯作阻⼒，并减⼩了⾦属件的磨耗，减轻了研磨⼯作量。

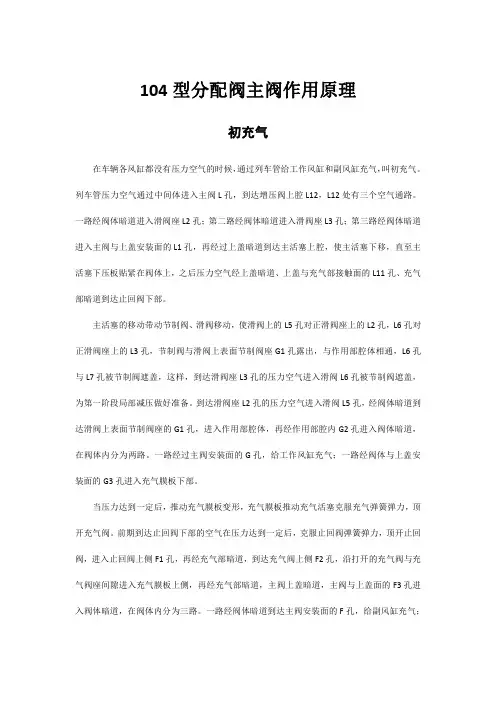

104型分配阀主阀作用原理初充气在车辆各风缸都没有压力空气的时候，通过列车管给工作风缸和副风缸充气，叫初充气。

列车管压力空气通过中间体进入主阀L孔，到达增压阀上腔L12，L12处有三个空气通路。

一路经阀体暗道进入滑阀座L2孔；第二路经阀体暗道进入滑阀座L3孔；第三路经阀体暗道进入主阀与上盖安装面的L1孔，再经过上盖暗道到达主活塞上腔，使主活塞下移，直至主活塞下压板贴紧在阀体上，之后压力空气经上盖暗道、上盖与充气部接触面的L11孔、充气部暗道到达止回阀下部。

主活塞的移动带动节制阀、滑阀移动，使滑阀上的L5孔对正滑阀座上的L2孔，L6孔对正滑阀座上的L3孔，节制阀与滑阀上表面节制阀座G1孔露出，与作用部腔体相通，L6孔与L7孔被节制阀遮盖，这样，到达滑阀座L3孔的压力空气进入滑阀L6孔被节制阀遮盖，为第一阶段局部减压做好准备。

到达滑阀座L2孔的压力空气进入滑阀L5孔，经阀体暗道到达滑阀上表面节制阀座的G1孔，进入作用部腔体，再经作用部腔内G2孔进入阀体暗道，在阀体内分为两路。

一路经过主阀安装面的G孔，给工作风缸充气；一路经阀体与上盖安装面的G3孔进入充气膜板下部。

当压力达到一定后，推动充气膜板变形，充气膜板推动充气活塞克服充气弹簧弹力，顶开充气阀。

前期到达止回阀下部的空气在压力达到一定后，克服止回阀弹簧弹力，顶开止回阀，进入止回阀上侧F1孔，再经充气部暗道，到达充气阀上侧F2孔，沿打开的充气阀与充气阀座间隙进入充气膜板上侧，再经充气部暗道，主阀上盖暗道，主阀与上盖面的F3孔进入阀体暗道，在阀体内分为三路。

一路经阀体暗道到达主阀安装面的F孔，给副风缸充气；第二路经阀体暗道到达均衡部腔内，均衡阀与均衡阀密封圈之间F4；第三路经阀体暗道到达增压阀套外侧环形间隙F5，再经增压阀套8个镜像小孔进入增压阀套腔内，增压阀两个密封圈之间。

这样，副风缸和工作风缸都开始充气，在一定的时间后，工作风缸和副风缸都充至定压后，止回阀上下压差失去，止回阀被止回阀弹簧压回到止回阀座上，充气膜板上下压差失去，充气活塞受重力作用回落到初始位置，充气阀被充气弹簧压回到充气阀座上，关闭了列车管到副风缸的通路，充气结束。

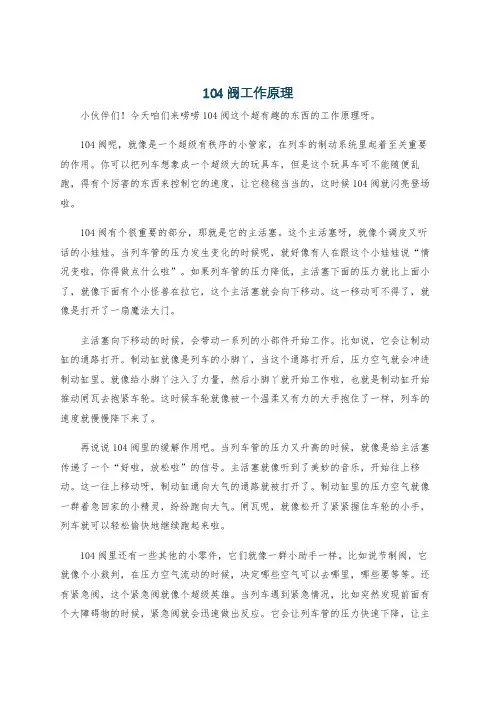

104阀工作原理小伙伴们！今天咱们来唠唠104阀这个超有趣的东西的工作原理呀。

104阀呢，就像是一个超级有秩序的小管家，在列车的制动系统里起着至关重要的作用。

你可以把列车想象成一个超级大的玩具车，但是这个玩具车可不能随便乱跑，得有个厉害的东西来控制它的速度，让它稳稳当当的，这时候104阀就闪亮登场啦。

104阀有个很重要的部分，那就是它的主活塞。

这个主活塞呀，就像个调皮又听话的小娃娃。

当列车管的压力发生变化的时候呢，就好像有人在跟这个小娃娃说“情况变啦，你得做点什么啦”。

如果列车管的压力降低，主活塞下面的压力就比上面小了，就像下面有个小怪兽在拉它，这个主活塞就会向下移动。

这一移动可不得了，就像是打开了一扇魔法大门。

主活塞向下移动的时候，会带动一系列的小部件开始工作。

比如说，它会让制动缸的通路打开。

制动缸就像是列车的小脚丫，当这个通路打开后，压力空气就会冲进制动缸里。

就像给小脚丫注入了力量，然后小脚丫就开始工作啦，也就是制动缸开始推动闸瓦去抱紧车轮。

这时候车轮就像被一个温柔又有力的大手抱住了一样，列车的速度就慢慢降下来了。

再说说104阀里的缓解作用吧。

当列车管的压力又升高的时候，就像是给主活塞传递了一个“好啦，放松啦”的信号。

主活塞就像听到了美妙的音乐，开始往上移动。

这一往上移动呀，制动缸通向大气的通路就被打开了。

制动缸里的压力空气就像一群着急回家的小精灵，纷纷跑向大气。

闸瓦呢，就像松开了紧紧握住车轮的小手，列车就可以轻松愉快地继续跑起来啦。

104阀里还有一些其他的小零件，它们就像一群小助手一样。

比如说节制阀，它就像个小裁判，在压力空气流动的时候，决定哪些空气可以去哪里，哪些要等等。

还有紧急阀，这个紧急阀就像个超级英雄。

当列车遇到紧急情况，比如突然发现前面有个大障碍物的时候，紧急阀就会迅速做出反应。

它会让列车管的压力快速下降，让主活塞更快地向下移动，这样制动缸就能更快地抱紧车轮，让列车在最短的时间内停下来，就像超级英雄在千钧一发之际拯救世界一样。

车辆制动装置作业答案作业一：1. 答：一方面是使列车在任何情况下减速、停车、区间限速或下坡道防止加速，确保行车安全；另一方面良好的制动机性能是提高列车的运行速度、牵引重量，即提高铁路运输能力的重要前提条件。

2.答：制动即指人为地施加于运动物体一作用，使其减速（含防止其加速）或停止运动；或施加于静止物体，保持其静止状态。

这种作用被称为制动作用。

缓解即指解除制动作用的过程称。

制动机即指能实现制动作用和缓解作用的装置。

制动距离即指从机车的自动制动阀置于制动位起，到列车停车，列车所走过的距离。

作业二：1.答：GK型制动机的空重车调整装置由连通管与制动缸后盖连接的17升降压气室、E-6型安全阀、空重车调整塞门、空重车调整拉杆、空重车调整手柄、空重车指示牌等组成。

GK型制动机是通过改变制动缸容积来实现空重车调整的。

当自重加载重小于40T时，手柄置空车位，开放空重车转换塞门，使制动缸与降压气室连通，扩大制动缸容积，制动时制动缸压力由于其容积的扩大而降低，另外又在安全阀作用下制动缸压力大于190Kpa时，多余的从安全阀排掉，压力降至160 Kpa时关闭，因此空车压力控制在190Kpa以下。

当自重加载重大于或等于40T时，手柄置重车位，关闭空重车转换塞门，安全阀，降压气室不起作用，制动缸容积没有增大，获得重车压力。

2.答：120型制动机有制动软管连接装置、折角塞门、制动主管、制动支管、截断塞门、远心集尘器、120型控制阀、副风缸、制动缸、加速缓解风缸等主要部件组成。

3．答：104型制动机有制动软管连接装置、折角塞门、制动主管、制动支管、截断塞门、远心集尘器、104型分配阀、副风缸、制动缸、压力风缸等主要部件组成。

作业三：1. 答：103/104型分配阀采用二压力控制机构间接作用式。

2. 答：104型分配阀的主阀有充气部、作用部、均衡部、局减阀和紧急增压阀等五个组成部分。

充气部的用途是：由压力风缸的空气压力来控制制动管向副风缸充气，保证副风缸的充气与压力风缸的充气协调一致地进行，并有效地防止副风缸的压缩空气向制动管逆流。

车辆制动装置复习资料第一章绪论1.制动作用：人为地施加于运动物体一外力，使其减速（含防止其加速）或停止运动；或施加于静止物体，保持其静止状态。

这种作用被称为制动作用。

实现制动作用的力称为制动力。

2.车辆制动装置：装于车辆能实现制动作用和缓解作用的装置称为车辆制动装置。

包括：空气制动机、人力制动机、基础制动装置。

3.列车制动装置：列车上能实现制动作用和缓解作用的装置称为列车制动装置，也称为列车制动机。

列车制动机由机车制动装置与所牵引的所有的车辆制动装置组合而成。

4.制动距离：从机车的自动制动阀置于制动位起，到列车停车，列车所走过的距离称为制动距离。

制动距离越短，列车的安全系数就愈大。

5.制动波和制动波速：列车制动作用的产生一般是有机车制动机产生制动作用起，沿列车纵向由前及后车辆制动机逐一产生制动作用。

我们称制动作用沿列车长度方向的传播现象为制动波。

制动波的传播速度，称为制动波速。

6.车辆制动机的种类：手（人力）制动机、真空制动机、空气制动机、电空制动机、轨道电磁制动机、线性涡流制动、再生制动、电阻制动。

7.空气制动机：空气制动机以压缩空气为动力来源，用空气压力的变化速度来操纵的制动机。

我国机车车辆上均装空气制动。

8.空气制动机按作用原理分：直通空气制动机（已淘汰）、自动空气制动机（目前我国车辆上均采用）。

结构：图一9.直通空气制动机作用原理：制动阀手把有制动、保压和缓解三个作用位。

制动阀手把置于Ⅰ位（制动位）时，总风缸的压力空气经制动阀、制动管进入各车辆的制动缸，使制动缸活塞杆推出，闸瓦压紧车轮，列车产生制动作用；制动阀手把移至Ⅱ（保压位）时，总风缸、制动管和大气之间的通路均被遮断，制动缸和制动管保持压力不变;10.直通空气制动机的特点：构造简单，对于短列车，操作方便灵活，但不适合长列车。

原因：①机车上的总风缸无法储存供应较长列车各车辆制动时制动缸所需压力空气；②制动和缓解时距离机车最近的制动缸的压力空气都要由机车上的总风缸供给和机车上的制动阀排气口排出。

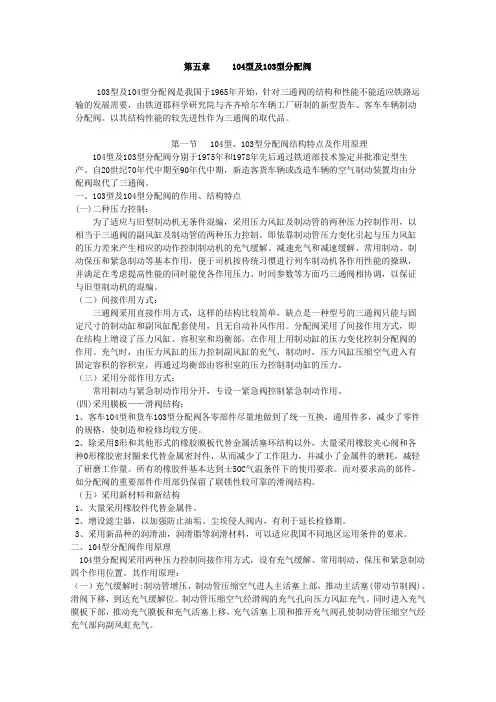

第五章 104型及103型分配阀103型及104型分配阀是我国于1965年开始，针对三通阀的结构和性能不能适应铁路运输的发展需要，由铁道郡科学研究院与齐齐哈尔车辆工厂研制的新型货车、客车车辆制动分配阀。

以其结构性能的较先进性作为三通阀的取代品。

第一节 104型、103型分配阀结构特点及作用原理104型及103型分配阀分别于1975年和1978年先后通过铁道部技术鉴定并批准定型生产。

自20世纪70年代中期至90年代中期，新造客货车辆或改造车辆的空气制动装置均由分配阀取代了三通阀。

一、103型及104型分配阀的作用、结构特点(一)二种压力控制：为了适应与旧型制动机无条件混编，采用压力风缸及制动管的两种压力控制作用，以相当于三通阀的副风缸及制动管的两种压力控制。

即依靠制动管压力变化引起与压力风缸的压力差来产生相应的动作控制制动机的充气缓解、减速充气和减速缓解、常用制动、制动保压和紧急制动等基本作用，便于司机按传统习惯进行列车制动机各作用性能的操纵，并满足在考虑提高性能的同时能使各作用压力、时间参数等方面巧三通阀相协调，以保证与旧型制动机的混编。

（二）间接作用方式：三通阀采用直接作用方式，这样的结构比较简单，缺点是一种型号的三通阀只能与固定尺寸的制动缸和副风缸配套使用，且无自动补风作用。

分配阀采用了间接作用方式，即在结构上增设了压力风缸、容积室和均衡部，在作用上用制动缸的压力变化控制分配阀的作用。

充气时，由压力风缸的压力控制副风缸的充气，制动时，压力风缸压缩空气进入有固定容积的容积室，再通过均衡部由容积室的压力控制制动缸的压力。

（三）采用分部作用方式：常用制动与紧急制动作用分开，专设一紧急阀控制紧急制动作用。

(四)采用膜板——滑阀结构：1、客车104型和货车103型分配阀各零部件尽量地做到了统一互换，通用件多，减少了零件的规格，使制造和检修均较方便。

2、除采用S形和其他形式的橡胶膜板代替金属活塞环结构以外，大量采用橡胶夹心阀和各种0形橡胶密封圈来代替金属密封件，从而减少了工作阻力，并减小了金属件的磨耗，减轻了研磨工作量。

《车辆制动装置》课程学习指南一、课程的性质和任务《车辆制动装置》是铁道车辆专业一门核心课程，以培养车辆专业制动钳工高级技能型人才为目标。

本课程以制动检修关键岗位所需理论知识、岗位技能和职业能力作为教学内容，以真实的工作任务为载体设计教学过程。

通过本课程的学习，学生应该掌握客、货车用的103型、104型、120型、F8型空气制动机的基本原理、构造、作用，掌握制动缸压力计算、试验、故障分析及处理方法，熟悉车辆制动新技术的发展，为从事铁道车辆工作打下坚实的基础。

二、课程目标1 、掌握制动基本概念，能够正确理解制动基本概念；2、熟悉客货车空气制动装置组成及各部分在车辆上安装位置，能够绘制各种型号制动机在车辆上布置示意图。

3、掌握分配阀构造、作用原理及工作过程的基本理论知识，能够正确分析分配阀各作用位置空气通路；能进行分配阀机能试验；4、掌握控制阀构造、作用原理及工作过程的基本理论知识，能够正确分析分配阀各作用位置空气通路；能进行控制阀机能试验；5、掌握基础制动装置及手制动装置的构成，能够正确绘制基础制动装置布置示意图及手制动机工作过程；能进行闸调器性能试验；6、掌握制动装置常见故障产生的原因及检修方法，能够排除制动装置常见故障；7、掌握制动波、制动力、制动率、制动距离、制动限速基本概念，能够进行制动缸压力简单计算；三、课程学习模块及内容模块一制动基本概念项目一、制动一般概念及其在铁路运输中的意义；项目二、车辆制动机的种类；项目三、自动式车辆制动装置作用原理；学习建议：本章节专业概念和专业术语较多，学生要在充分理解概念的基础上进行记忆，对有条件的学生，可对照现车进行学习。

重点：制动一般概念；车辆制动机的种类；自动式车辆制动装置作用原理。

难点：制动一般概念、车辆制动装置作用原理。

效果测试：1、简述制动机在铁路运输中的意义。

2、名词解释：制动、缓解、制动装置、制动距离。

3、车辆制动机有哪些种类？我国广泛使用的是哪一种制动机？它有哪些性能特点？4、试画出自动式制动机示意图，并说明各主要部件的作用。

１０４型客车空气分配阀一、１０４型分配阀作用原理１０４型空气制动机采用了具有间接作用方式的分配阀，在结构上通过增设有固定容积的工作风缸和容积室以及均衡部，来达到间接控制副风缸和制动缸作用的目的，亦即用列车管压力的变化来控制工作风缸和容积室的压力，再由工作风缸压力来控制副风缸的充气、和由容积室压力的变化来控制制动缸的充气、保压和排气。

１０４型分配阀作用原理如图（１－１）充气缓解时：列车管增压，列车管压力空气进入作用部主鞲鞲上部，推动主鞲鞲１带动节制阀３、滑阀２下移，到达充气缓解位。

列车管压力空气经滑阀２的充气孔向工作风缸充气。

同时进入充气膜下部，推动充气膜板６和充气鞲鞲７上移，鞲鞲顶杆推开充气阀８，使列车管压力空气经充气部向副风缸充气。

同时，容积室压力空气（制动作用后再充气时）经滑阀通路排入大气，容积室压力下降后均衡鞲鞲５下移，制动缸压力空气经均衡鞲鞲杆上的通路排入大气，使制动机缓解。

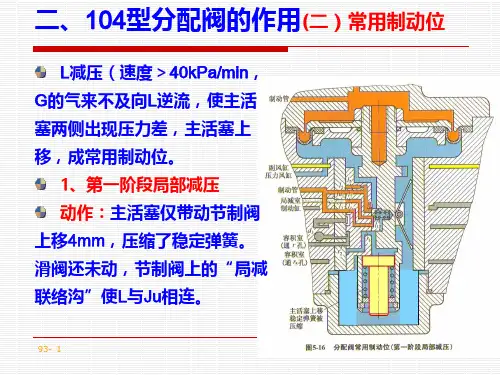

减压制动时（如图１－２）列车管减压，工作风缸压力空气推动主鞲鞲１带动节制阀３、滑阀２上移，到达制动位。

工作风缸压力空气经滑阀的制动孔进入容积室，容积室压力空气进入均衡鞲鞲下部，推动均衡鞲鞲５上移，均衡鞲鞲杆推开均衡阀４，使副风缸压力空气进入制动缸，产生制动作用，制动缸充气压力受容积室压力的控制。

１0４型分配阀结构特点：１．采用膜板——滑阀结构２．采用分部作用方式二、１０４型分配阀结构１０４型客车分配阀如图（１－３）由中间体４、主阀８和紧急阀１三部分组成。

中间体用螺栓吊装在车辆底架上，只在厂修和必须更换时才卸下。

主阀８和紧急阀１分别安装在中间体两个相邻的垂直面上。

检修时可分别卸下。

１．中间体中间体是铸铁件，它的四个垂直面分别用作主阀、紧急阀和各连接管的安装座面。

中间体内有三个空腔：容积室（3.5升）、紧急室（1.5 升）和局减室（0.6升）。

在中间体内主阀安装面的列车管通路内装有一个滤尘器。

用以防止压力空气中的水分、尘垢等杂质进入主阀体内。

104型分配阀一、构造（一）中间体铸铁制成的安装座，吊装在车体底架上。

外有四个安装面，内有三个室。

三室容积：管径：Ｌ-φ25；Ｆ、Ｚ、Ｇ-φ19。

1、作用部用途：根据Ｌ与Ｇ的气压差，推动主活塞上下移动，使分配阀产生充气缓解、制动、保压等动作。

组成：主活塞、滑阀、节制阀、主阀体等。

组成:压板(上鞲鞴)、膜板、活塞(下鞲鞴)、活塞杆、稳定杆、稳定弹簧等。

主活塞上下受Ｌ、Ｇ气压作用。

根据二者的压力差，带动滑阀、节制阀一起移动，形成各个作用位置。

稳定弹簧，使滑阀动作稳定，保证制动机“稳定性”良好。

（2）节制阀局减联络沟l10（3）滑阀①顶面4孔②底面6孔1沟（103型8孔1沟）充气限制孔g1 充气孔l5 与g1暗通局减孔l6 局减孔l6 上下贯通局减室入孔l7 局减室入孔l7 上下贯通制动孔r1 制动孔r1 上下贯通局减阀孔l8 与l9内通局减阀入孔l9 与l8内通缓解联络沟d1③滑阀座顶面6孔制动管充气孔l2 制动管局减孔l3 局减室孔ju1局减阀孔z1 缓解孔d2 容积室孔r22、充气部用途：保证Ｇ与Ｆ能同步增压。

组成：充气活塞、充气阀、充气止回阀等。

（1）充气活塞、充气阀充气中，气压Ｇ＞Ｆ时，充气活塞上移，顶开充气阀，使Ｌ向Ｆ充气；当气压Ｇ＝Ｆ＝Ｌ时，弹簧作用，关闭充气阀，Ｌ停止向Ｆ充气。

（2）充气止回阀防止Ｆ内的气，向Ｌ逆流。

3、均衡部用途：根据R气压的变化，作用活塞上下移动，再通过作用阀，控制Z产生制动或缓解动作。

（作用活塞、作用阀，旧称：均衡活塞、均衡阀）组成：作用阀、作用活塞、缩孔堵Ⅱ。

用途：制动开始时，在第一阶段局减的基础上，形成第二阶段局减通路，使L 的部分气进入Z（50～70kPa），Z得到一个的跃升初压，提高列车的制动波速。

组成：阀杆、膜板、活塞、压圈、弹簧、阀盖等。

局减活塞：内通Z，外通D。

局减阀杆：有轴向孔和两个φ3径向孔，与Z连通。

局减阀套：有八个φ1径向小孔。

制动初期，L部分气，由径向小孔进入Z，产生局减作用。
