MC34063典型应用电路：3V转5V升压电路

mc34063升压电路图大全（十款模拟电路设计原理图详解）MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：能在3.0-40V的输入电压下工作短路电流限制低静态电流输出开关电流可达1.5A（无外接三极管）输出电压可调工作振荡频率从100HZ到100KHZMC34063电路原理：振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。

当C和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC和5脚之间电阻上的压降来完成功能。

当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作，这时通过CT管脚（3脚）对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

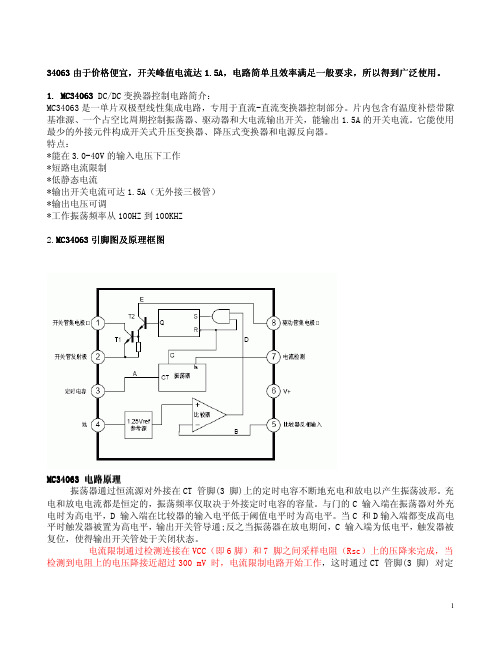

MC34063引脚图及原理框图MC34063引脚功能1脚：开关管T1集电极引出端;2脚：开关管T1发射极引出端;3脚：定时电容ct接线端;调节ct可使工作频率在100100kHz范围内变化;4脚：电源地;5脚：电压比较器反相输入端，同时也是输出电压取样端;使用时应外接两个精度不低于。

，所以得到广泛使用所以得到广泛使用。

34063由于价格便宜电路简单且效率满足一般要求，。

由于价格便宜，，开关峰值电流达1.5A1.5A，，电路简单且效率满足一般要求. MC34063 DC/DC变换器控制电路简介：1. MC34063MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ引脚图及原理框图2.MC34063MC34063引脚图及原理框图电路原理MC34063 电路原理MC34063电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。

当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。

开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。

MC34063 中文资料PDF及MC34063应用1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.3 MC34063反向变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路================================================================MC34063中文资料应用原理资料发布时间: 2010-3-6 10:39:01MC34063中文资料应用原理资料MC34063A（MC33063）芯片器件简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。

该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。

主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。

MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的基本结构及引脚图功能：MC34063A在线电源计算器-Online Power calculation1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。

MC34063应用之升压电路
MC34063升压使用时，一般设定是输入输出电压的绝对值之和要低于40V，否则工作不稳定。

但是实际却看到很多输出50V、60V的电路，性能应该也是可以接受的。

看电路应该是Q1的耐压不够，采用扩流的方式同时把电感移到1脚和输出之间后，见方案五，升压的电压就可以不受40V的限制了，实际测试结果也很理想。

升压电路一
这是个很标准的升压电路，PCB上考虑了两种芯片的安装方式，使用起来比较方便。

MC34063的升压电路图
MC34063的升压电路PCB图
MC34063的升压电路元件布置示意图
MC34063的升压电路实物图
采用SMD封装芯片的实物图
升压电路的元件数值选择可以通过计算得到，作为参考也很方便，下面是连接：/Program/MC34063/MC34063A%20design%20tool.htm
原文连接：/new_page_22.htm
MC34063的升压电路图
MC34063的升压电路设计草图
MC34063的升压电路布线示意图
MC34063的升压电路实物图升压电路三
MC34063的升压电路图
MC34063的升压电路PCB参考
MC34063的升压电路实物图升压电路四：
MC34063的升压电路图
MC34063的升压电路实物图1
MC34063的升压电路实物图2
升压电路五：
MC34063的升压电路成品机通电实验
元件清单
MC34063的升压实物图1
MC34063的升压电路实物图2
MC34063的升压电路PCB元件布置
MC34063的升压电路PCB铜箔面
←↑→↓。

MC34063MC34063原理图该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。

该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。

主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。

简介MC34063A（MC33063）芯片器件简介MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达180kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的基本结构及引脚图功能(右图）1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1%的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。

盛佰威电子提供左图是电压逆变器右图是降压转换器电路原理：该电路是在MC34063典型的降压电路上，用开关变压器取代自感线圈实现的。

利用开关变压器以获取隔离直流电源的能量供给。

开关变压器的副边交变电压经BR1的全波整流，C19 、C20 的滤波，L2 、L3 的高频遏制及U7 、U8 线性稳压器的稳压，便可获取稳定的直流输出。

在确定的硬件系统中，用于向数字系统供电的VCC 电源负荷是稳定的，通过开关变压器的交变方波的占空比也是稳定的，因此，根据+ 5 V、- 5 V 的负荷情况，恰当的选择开关变压器的铁芯、骨架参数及原、副边匝数，便可获得与供电电源、数字电路电源VCC隔离的+ 5 V 、- 5 V直流输出。

MC34063应用电路图大全（升压电路/降压电路）描述MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。

该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。

MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。

mc34063应用电路图（一）：降压变换电源原理图如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。

该降压电路的工作过程如下：1．比较器的反相输入端（脚5）通过外接分压电阻R1、R2监视输出电压。

其中，输出电压U。

=1.25（1+R2/R1）由公式可知输出电压。

仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。

若R1、R2阻值稳定，U。

亦稳定。

2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。

当脚5的电压值低于内部基准电压（1．25V）时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co充电以提高U。

，达到自动控制U。

稳定的作用。

3．当脚5的电压值高于内部基准电压（1．25V）时，R—S触发器的S脚控制门被封锁，Q端为“0”状态（低电平），T2截止，T1亦截止。

4.振荡器的Ipk输入（脚7）用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。

5.脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。

mc34063应用电路图（二）：MC34063升压电路MC34063组成的降压电路原理如图8，当芯片内开关管（T1）导通时，电源经取样电阻Rsc、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C0对负载提供能量。

mc34063开关电源用法详解34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。

1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图中启航数码网：MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。

当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。

开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。

开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。

斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。

DC/DC转换器34063的常用电路34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。

以下列出几种常用的电路形式供参考。

1、升压型达林顿及非达林顿接法2、降压型达林顿及非达林顿接法3、输出3路电压的34063电路+VO的输出电压峰值可达2倍V_IN，-VO的输出电压可达-V_IN。

需要注意的是，3路的峰值电路不能超过1.5A，同时两路附加电源的输出功率和必须小于V_IN·I·(1-D)，其中I为主输出的电流，D为占空比。

在此两路输出电流不大的情况下，此电路可以很好地降低实现升压和负压电源的成本。

4、具有关断功能的34063电路34063本身不具有关断功能，但可以利用它的过流饱和功能，增加几个器件就可以实现关断功能，同时还可以实现延时启动。

具有关断功能的34063电路，R4取510Ω，R6取3.9kΩ。

当控制端加一个高电平，则34063的输出就变成0V，同时不影响它的过流保护功能的正常工作。

5、将以上电路稍加改动，就可以得到具有延时启动功能的34063电路，如下图：取C11为1μF，R10为510Ω，就可以达到200～500ms的启动延时(延时时间和输入电压有关)。

这个电路的缺点就是当峰值电流过流时无法起到保护作用，只能对平均电流过流起保护作用。

6、恒流恒压充电电路恒压恒流充电电路如图8所示，可用于给蓄电池进行充电，先以500mA电流恒流充电，充到13.8V后变为恒压充电，充电电流逐渐减小。

34063的局限性由34063构成的开关电源虽然价格便宜、应用广泛，但它的局限性也是显而易见的。

主要有以下几点：(1)效率偏低。

对于降压应用，效率一般只有70%左右，输出电压低时效率更低。

这就使它不能用在某些对功耗要求严格的场合，比如USB提供电源的应用。

(2)占空比范围偏小，约在15%～80%，这就限制了它的动态范围，某些输入电压变化较大的应用场合则不适用。

，所以得到广泛使用所以得到广泛使用。

34063由于价格便宜电路简单且效率满足一般要求，。

由于价格便宜，，开关峰值电流达1.5A1.5A，，电路简单且效率满足一般要求. MC34063 DC/DC变换器控制电路简介：1. MC34063MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ引脚图及原理框图2.MC34063MC34063引脚图及原理框图电路原理MC34063 电路原理MC34063电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。

当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。

开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。

题目名称：降压型变换电源摘要：该降压电源变换器电路采用MC34063芯片作为其电路构成的核心部分，用以对5V的输入电压经过升压电源电路升至20V；定时电容Ct用以控制振荡器的频率，电感L和电阻R1、R2则是用以控制输出端电压；调节电感L的电感量以及电阻R2与R1比值即可控制输出端的电压输出，该电路设计则是输出端的电压升至20V；且要求在输出端带负载时的电压压降尽量小，同时要求输出端的纹波也尽量小。

关键字：升压型变换电源MC34063 5V升至20VEnglish subject：Buck type transform power supply Abstract:The buck power converter circuit adopts MC34063 chip as its core part of a circuit, which is applied to the 5 V input voltage power supply circuit after the boost to 20 V; Timing capacitance Ct can control the oscillator frequency, inductance L and resistance R1, R2 is used to control the output voltage of the; Adjust the inductance load and inductance L resistance and can control the ratio R2 R1 is the output voltage output, this circuit design is the output voltage to 20 V; And require in the output voltage of the load to bring pressure drop as low as possible, also asked the output ripple also as low as possible.Keywords:The boost the power of transformation MC34063 5 V to 20 V目录一.理论分析 (3)1、MC34063芯片简介： (3)1.1.1 MC34063的结构组成： (3)1.1.2 MC34063的内部结构图： (3)1.1.3 MC34063的引脚： (4)1.1.4 MC34063的内部电路原理： (5)1.1.5 MC34063芯片的主要电路应用有以下几个方面： (5)2.用MC34063制作的升压型变换电源的设计思路 (5)1.2.1 设计题目基本要求： (5)1.2.2 用MC34063制作降压型变换电源的设计思路 (6)二.方案设计与论证 (7)2.1.1、设计12V/5V降压电源变换器的思路 (7)2.1.2、12V/5V降压电源变换器的电路原理图设计 (7)2.1.3 、12V/5V降压电源变换器电路相关参数计算 (8)三. 系统硬件电路设计和实现 (9)四.系统测试 (9)4.1.1、调试中用到的仪器： (9)4.1.2、调试方法： (9)4.1.3、调试中出现的问题： (10)4.1.4、调试问题的解决方案： (10)4.1.5、误差分析： (11)五. 结论 (11)六. 系统使用说明 (11)七. 参考文献 (11)一.理论分析1、MC34063芯片简介：1.1.1 MC34063的结构组成：MC34063是一种开关型高效DC/DC变换集成电路。
