MC34063从12V升压至24V的电路仿真效果.

mc34063升压电路图大全（十款模拟电路设计原理图详解）MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：能在3.0-40V的输入电压下工作短路电流限制低静态电流输出开关电流可达1.5A（无外接三极管）输出电压可调工作振荡频率从100HZ到100KHZMC34063电路原理：振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。

当C和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC和5脚之间电阻上的压降来完成功能。

当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作，这时通过CT管脚（3脚）对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

MC34063引脚图及原理框图MC34063引脚功能1脚：开关管T1集电极引出端;2脚：开关管T1发射极引出端;3脚：定时电容ct接线端;调节ct可使工作频率在100100kHz范围内变化;4脚：电源地;5脚：电压比较器反相输入端，同时也是输出电压取样端;使用时应外接两个精度不低于。

低成本开关电源芯片MC34063A（MC33063）中文资料低成本开关电源芯片MC34063A（MC33063）中文资料该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。

该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。

在各类电子产品中均非常广泛的应用.MC34063主要特性:输入电压范围：2、5～40V输出电压可调范围：1．25～40V最大输出电流：1．5A最大开关频率：100kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的内部结构,引脚图及引脚功能：图1 MC34063内部结构及引脚图1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz 范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。

MC34063A在线电源计算器-Online Power calculationMC34063主要参数：MC34063应用电路图图2 MC34063电压逆变器图3 MC34063降压电路图4 NPN三极管扩流升压转换器图5 NPN三极管扩流降压转换器图6 升压转换器MC34063的工作原理MC34063组成的降压电路MC34063组成的降压电路原理如图7。

工作过程：1．比较器的反相输入端(脚5)通过外接分压电阻R1、R2*输出电压。

其中，输出电压U。

=1.25(1 R2/R1)由公式可知输出电压。

仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。

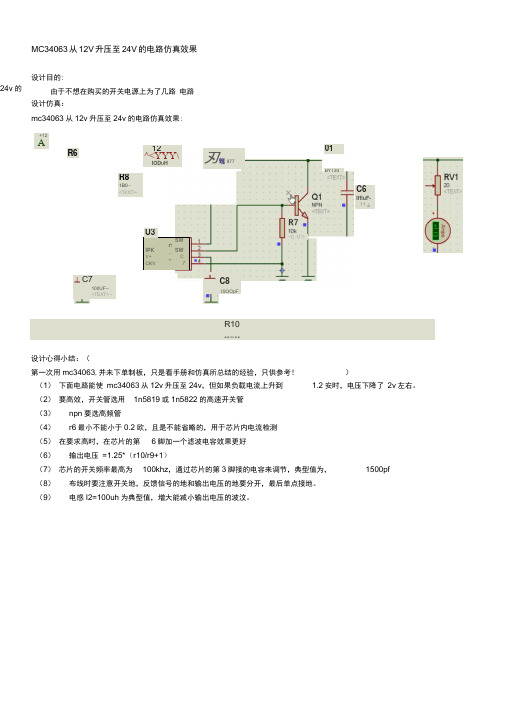

MC34063从12V 升压至24V 的电路仿真效果
设计目的:
由于不想在购买的开关电源上为了几路 电路
设计仿真：
mc34063从12v 升压至24v 的电路仿真效果:
R10
■ ■ lax ■ ■
设计心得小结：（
第一次用mc34063,并未下单制板，只是看手册和仿真所总结的经验，只供参考！ ） （1） 下面电路能使 mc34063从12v 升压至24v ，但如果负载电流上升到
1.2安时，电压下降了 2v 左右。

（2） 要高效，开关管选用 1n5819或1n5822的高速开关管 （3）
npn 要选高频管 （4） r6最小不能小于0.2欧，且是不能省略的，用于芯片内电流检测
（5） 在要求高时，在芯片的第
6脚加一个滤波电容效果更好 （6） 输出电压 =1.25*（r10/r9+1）
（7） 芯片的开关频率最高为 100khz ，通过芯片的第3脚接的电容来调节，典型值为， 1500pf （8）
布线时要注意开关地，反馈信号的地和输出电压的地要分开，最后单点接地。

（9） 电感I2=100uh 为典型值，增大能减小输出电压的波汶。

+12 A R6 12 ^<YYY\ IOD U H 01 R8 1B0 - <T£XT>- SW C IPK SW E V+ C T CKV 7 U3 丄C7 100UF-- <TEXT> - -匕:订＞ C6 IffluF- 、11丄• 刃龍877 BYT30 亠C8 ISOOpF
24v 的
真空泵。

MC34063是一個低價位的DC-DC交換式轉換IC，使用上非常方便，除了穩壓、降壓、升壓，甚至還可以轉成負向電壓。

雖然它的效率還不算很高，但電路簡單、成本低廉、溫升低，所以被廣泛應用在許多電源轉換用途上。

由於在站上有介紹過這個IC，並在站上提供了線上計算程式，所以有關低電流的升壓、降壓、反電壓變得非常方便，而且經過多次的運用，效果很滿意。

我最常用的方式是用來把7.2V或7.4V的鋰電升壓成12V以上的電壓來提供電路電源，由於有些同好多次來信問及製作時發生的一些問題，往往發生在接線錯誤、使用錯誤零件等…..為了減少製作時發生的錯誤，特把升壓電路的電路板Layout出來分享大家。

下圖為MC34063的升壓電路圖：零件參數及計算的方式各位可以查一下它的Data sheet，為了方便使用站上的計算程式來作示範。

比如設定為輸入7.4V；輸出12.V，輸出電流400mA，蓮波電壓30mA，振盪頻率為30Khz，依上述的值在線上計算網頁上填到相關的欄位，然後點選計算鈕，程式就會自動的把相關的零件值算出，如下圖：※有時你設定的輸出電流太大，致使Ipk大於1500mA時，程式會提醒你，超出MC34063的最大電流。

依照出現的答案套入電路中的電阻、電容值就OK了。

但依網友失敗的經驗中得知，大部的問題是:1. 用錯電感，由於需較大的電流，所以電感不要使用色碼電感，應使用電流較大的線繞鉄粉芯電感。

2. 二極體用錯，不要使用一般的1N4001~4007，要使用速度較快的schottky(簫基特二極體)，如1N 5820，1N 5819，1N 5818等…3. Rsc由於電阻較低，也許較不好找，但不能不用，找不到時還可用並的方式達成〈差一點數值沒關係，比如我就常用0.5歐姆並聯0.3歐姆。

MC34063应用之升压电路
MC34063升压使用时，一般设定是输入输出电压的绝对值之和要低于40V，否则工作不稳定。

但是实际却看到很多输出50V、60V的电路，性能应该也是可以接受的。

看电路应该是Q1的耐压不够，采用扩流的方式同时把电感移到1脚和输出之间后，见方案五，升压的电压就可以不受40V的限制了，实际测试结果也很理想。

升压电路一
这是个很标准的升压电路，PCB上考虑了两种芯片的安装方式，使用起来比较方便。

MC34063的升压电路图
MC34063的升压电路PCB图
MC34063的升压电路元件布置示意图
MC34063的升压电路实物图
采用SMD封装芯片的实物图
升压电路的元件数值选择可以通过计算得到，作为参考也很方便，下面是连接：/Program/MC34063/MC34063A%20design%20tool.htm
原文连接：/new_page_22.htm
MC34063的升压电路图
MC34063的升压电路设计草图
MC34063的升压电路布线示意图
MC34063的升压电路实物图升压电路三
MC34063的升压电路图
MC34063的升压电路PCB参考
MC34063的升压电路实物图升压电路四：
MC34063的升压电路图
MC34063的升压电路实物图1
MC34063的升压电路实物图2
升压电路五：
MC34063的升压电路成品机通电实验
元件清单
MC34063的升压实物图1
MC34063的升压电路实物图2
MC34063的升压电路PCB元件布置
MC34063的升压电路PCB铜箔面
←↑→↓。

电源电路案例一：MC34063应用电路MC34063或MC33063是一种用于DC－DC电源变换的集成电路，应用比较广泛，通用廉价易购。

极性反转效率最高65％，升压效率最高90％，降压效率最高80％，变换效率和工作频率滤波电容等成正比。

能在3.040V的输入电压下工作。

电流限制SI检测端(5脚)通过检测连接在V+和5脚之间电阻上的压降来完成功能。

当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作，这时通过CT管脚(3脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

其输出电压值可通过改变R4、R5电阻值来进行调整. 电路中限流电阻取值为Rsc,因此输入电流被限流在0.3V/Rsc。

1、升压变换器2、降压变换器Vout=(1+R2/R1)*1.25V3、升压变换器（大电流）Vout=(1+R2/R1)*1.25V 4、降压变换器（大电流）5、反向变换器Vout=(1+R1/R2)*1.25V案例二：浅析DT－101微型数字卫星接收机电源电路(34063A)市面上流行一款微型数字卫星接收机，机壳上标注型号为TV BoosterDT－101，体积仅比香烟盒稍大，故又称烟盒接收机。

该机用12V直流电源供电，与微型液晶显示器组合，非常适合室外寻星。

DT－101电源分为机外和机内两部分，机外部分为一只输出12v／1A的开关电源，体积很小，外形和手机旅行充电器相似(如图1)。

开关电源由普通的分立元件组成，因电源只输出12V电压，为了缩小体积和简化电路，省去了桥式整流电路前面的抗干扰电路和常用的TL431电压取样比较电路。

图2为开关电源的原理图。

DT－101属于直流供电机种，机内电源相关元件全部安装在主板的正面或背面，接收机所需的各组工作电源均由直流12V电压经相关元件转换后提供。

其中13／18V、5V、3.3 V，由DC-DC转换电路完成，核心元件为34063A，该单片双极性集成电路专用于DC-DC转换电路的控制，可以通过外围电路完成极性反转、升压与降压，输出电压取决于⑤脚外接的取样电阻，通过调整取样电阻的阻值即可调节输出电压，以此来达到数字机所要求的电压值。

MC34063应用之升压电路
MC34063升压使用时，一般设定是输入输出电压的绝对值之和要低于40V，否则工作不稳定。

但是实际却看到很多输出50V、60V的电路，性能应该也是可以接受的。

看电路应该是Q1的耐压不够，采用扩流的方式同时把电感移到1脚和输出之间后，见方案五，升压的电压就可以不受40V的限制了，实际测试结果也很理想。

升压电路一
这是个很标准的升压电路，PCB上考虑了两种芯片的安装方式，使用起来比较方便。

MC34063的升压电路图
MC34063的升压电路PCB图
MC34063的升压电路元件布置示意图
MC34063的升压电路实物图
采用SMD封装芯片的实物图
升压电路的元件数值选择可以通过计算得到，作为参考也很方便，下面是连接：/Program/MC34063/MC34063A%20design%20tool.htm
原文连接：/new_page_22.htm
MC34063的升压电路图
MC34063的升压电路设计草图
MC34063的升压电路布线示意图
MC34063的升压电路实物图升压电路三
MC34063的升压电路图
MC34063的升压电路PCB参考
MC34063的升压电路实物图升压电路四：
MC34063的升压电路图
MC34063的升压电路实物图1
MC34063的升压电路实物图2
升压电路五：
MC34063的升压电路成品机通电实验
元件清单
MC34063的升压实物图1
MC34063的升压电路实物图2
MC34063的升压电路PCB元件布置
MC34063的升压电路PCB铜箔面
←↑→↓。

MC34063应用电路图大全（升压电路/降压电路）描述MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。

该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。

MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。

mc34063应用电路图（一）：降压变换电源原理图如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。

该降压电路的工作过程如下：1．比较器的反相输入端（脚5）通过外接分压电阻R1、R2监视输出电压。

其中，输出电压U。

=1.25（1+R2/R1）由公式可知输出电压。

仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。

若R1、R2阻值稳定，U。

亦稳定。

2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。

当脚5的电压值低于内部基准电压（1．25V）时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co充电以提高U。

，达到自动控制U。

稳定的作用。

3．当脚5的电压值高于内部基准电压（1．25V）时，R—S触发器的S脚控制门被封锁，Q端为“0”状态（低电平），T2截止，T1亦截止。

4.振荡器的Ipk输入（脚7）用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。

5.脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。

mc34063应用电路图（二）：MC34063升压电路MC34063组成的降压电路原理如图8，当芯片内开关管（T1）导通时，电源经取样电阻Rsc、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C0对负载提供能量。
