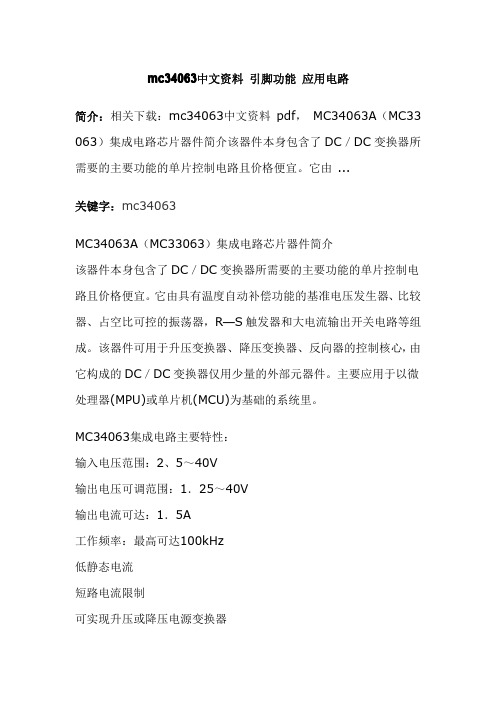

mc34063中文资料引脚功能应用电路简介：相关下载：mc34063中文资料pdf，MC34063A（MC33 063）集成电路芯片器件简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。
它由...关键字：mc34063MC34063A（MC33063）集成电路芯片器件简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。
它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。
该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。
主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。
MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流短路电流限制可实现升压或降压电源变换器图2电压逆变器图3降压转换器图4NPN三极管扩流升压转换器图5NPN三极管扩流降压转换器图6升压转换器主要参数：项目条件参数单位Power SupplyVoltage电源电压VCC40VdcComparator Input VoltageRange比较器VIR0.3-+40Vdc输入电压范围Switch Collector Voltage 集电极电压开关VC(switch)40VdcSwitch Emitter Voltage(VP in1=40V)发射极电压开关VE(switch)40VdcSwitch Collector to Emitter Voltage开关电压集电极到发射极VCE(switch)40VdcDriver Collect or Voltage驱动集电极电压VC(driver)40VdcDriver Collector Current(N ote1)驱动集电极电流IC(driver)100mASwitch Current开关电流ISW 1.5A Operating Junction Temperature工作结温TJ+150℃Operating Ambient Temperature Range 操作环境温度范围TAMC3463A0-70℃MC3363AV40-125MC3340-8563AStorage Temperature RangTstg65-150℃e储存温度范围MC34063的工作原理MC34063组成的降压电路MC34063组成的降压电路原理如图7。
mc34063升压电路图大全（十款模拟电路设计原理图详解）MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：能在3.0-40V的输入电压下工作短路电流限制低静态电流输出开关电流可达1.5A（无外接三极管）输出电压可调工作振荡频率从100HZ到100KHZMC34063电路原理：振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。
当C和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC和5脚之间电阻上的压降来完成功能。
当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作，这时通过CT管脚（3脚）对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
MC34063引脚图及原理框图MC34063引脚功能1脚：开关管T1集电极引出端;2脚：开关管T1发射极引出端;3脚：定时电容ct接线端;调节ct可使工作频率在100100kHz范围内变化;4脚：电源地;5脚：电压比较器反相输入端，同时也是输出电压取样端;使用时应外接两个精度不低于。
低成本开关电源芯片MC34063A（MC33063）中文资料低成本开关电源芯片MC34063A（MC33063）中文资料该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。
它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。
该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。
在各类电子产品中均非常广泛的应用.MC34063主要特性:输入电压范围：2、5～40V输出电压可调范围：1．25～40V最大输出电流：1．5A最大开关频率：100kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的内部结构,引脚图及引脚功能：图1 MC34063内部结构及引脚图1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz 范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。
MC34063A在线电源计算器-Online Power calculationMC34063主要参数：MC34063应用电路图图2 MC34063电压逆变器图3 MC34063降压电路图4 NPN三极管扩流升压转换器图5 NPN三极管扩流降压转换器图6 升压转换器MC34063的工作原理MC34063组成的降压电路MC34063组成的降压电路原理如图7。
工作过程：1．比较器的反相输入端(脚5)通过外接分压电阻R1、R2*输出电压。
其中，输出电压U。
=1.25(1 R2/R1)由公式可知输出电压。
仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。
题目名称：降压型变换电源摘要：该降压电源变换器电路采用MC34063芯片作为其电路构成的核心部分，用以对12V的输入电压经过降压电源电路降至5V；定时电容Ct用以控制振荡器的频率，电感L和电阻R1、R2则是用以控制输出端电压；调节电感L的电感量以及电阻R2与R1比值即可控制输出端的电压输出，该电路设计则是输出端的电压降至5V；且要求在输出端带负载时的电压压降在0——0.5V之间，同时要求输出端的纹波尽量小。
关键字：降压型变换电源MC34063 12V降至5VEnglish subject：Buck type transform power supply Abstract:The buck power converter circuit adopts MC34063 chip as its core part of a circuit to the input voltage of the 12 V power supply circuit after step-down down to 5 V; Timing capacitance Ct can control the oscillator frequency, inductance L and resistance R1, R2 is used to control the output voltage of the; Adjust the inductance load and inductance L resistance and can control the ratio R2 R1 is the output voltage output, this circuit design is the output voltage drop to 5 V; And require in the output voltage of the load to bring pressure drop in 0-between 0.5 V, also asked the output ripple as low as possible.Keywords:Buck type transform power supply MC34063 12 V down to 5 V目录一.理论分析 (3)1、MC34063芯片简介： (3)1.1.1 MC34063的结构组成： (3)1.1.2 MC34063的内部结构图： (3)1.1.3 MC34063的引脚： (4)1.1.4 MC34063的内部电路原理： (4)1.1.5 MC34063芯片的主要电路应用有以下几个方面： (4)2.用MC34063制作的降压型变换电源的设计思路 (5)1.2.1 设计题目基本要求： (5)1.2.2 用MC34063制作降压型变换电源的设计思路 (5)二.方案设计与论证 (7)2.1.1、设计12V/5V降压电源变换器的思路 (7)2.1.2、12V/5V降压电源变换器的电路原理图设计 (7)2.1.3 、12V/5V降压电源变换器电路相关参数计算 (7)三. 系统硬件电路设计和实现 (9)四.系统测试 (9)4.1.1、调试中用到的仪器： (9)4.1.2、调试方法： (9)4.1.3、调试中出现的问题： (10)4.1.4、调试问题的解决方案： (10)4.1.5、误差分析： (10)五. 结论 (11)六. 系统使用说明 (11)七. 参考文献 (12)一.理论分析1、MC34063芯片简介：1.1.1 MC34063的结构组成：MC34063是一种开关型高效DC/DC变换集成电路。
MC34063应用电路图大全（升压电路/降压电路）描述MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。
该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。
MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。
mc34063应用电路图（一）：降压变换电源原理图如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。
该降压电路的工作过程如下：1．比较器的反相输入端（脚5）通过外接分压电阻R1、R2监视输出电压。
其中，输出电压U。
=1.25（1+R2/R1）由公式可知输出电压。
仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。
若R1、R2阻值稳定，U。
亦稳定。
2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。
当脚5的电压值低于内部基准电压（1．25V）时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co充电以提高U。
，达到自动控制U。
稳定的作用。
3．当脚5的电压值高于内部基准电压（1．25V）时，R—S触发器的S脚控制门被封锁，Q端为“0”状态（低电平），T2截止，T1亦截止。
4.振荡器的Ipk输入（脚7）用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。
5.脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。
mc34063应用电路图（二）：MC34063升压电路MC34063组成的降压电路原理如图8，当芯片内开关管（T1）导通时，电源经取样电阻Rsc、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C0对负载提供能量。

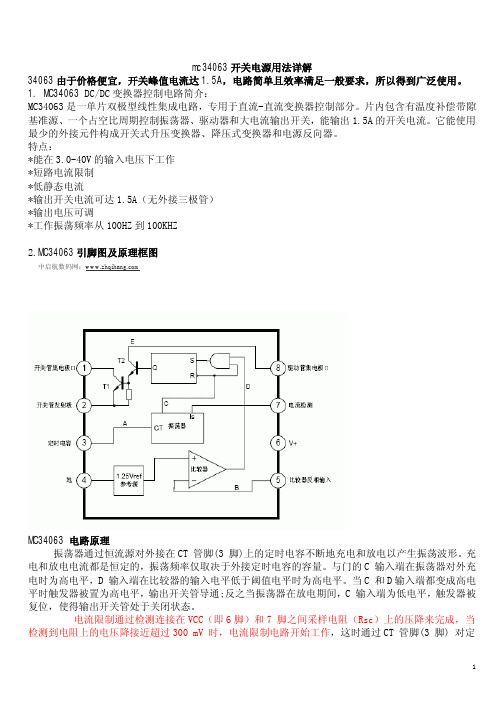

mc34063开关电源用法详解34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。
1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图中启航数码网：MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。
开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。
开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。
斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。
MC34063中文资料MC34063是一种可实现升压或降压的电源变换器，该器件包含了DC／DC变换器所需要的主要功能。
其主要由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。
该芯片的最大优点是低静态电流和短路电流限制，可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件，就能实现强大的电源变换功能。
主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz内部结构图：引脚图功能：1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；新艺图库3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；838电子5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；838电子7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。
主要参数：MC34063的设计参数计算在设计DC/DC变换器时，相关参数必须按下表给出的公式确定，首先应该确定的参数如下:U i(输入电压)：如果该电压不是一个稳定的值，那么，对于降压变换器，应该取Ui的最大值进行计算；对于升压变换器，应该取Ui的最小值进行计算；反向器则根据反向后电压的升降，来决定电压取值。
Uo(输出电压)：它的稳压值由R1和R1决定，其计算公式为U。
=1.25(1+ R2/R1 )。
Io(输出电流)：是DC／DC变换器的输出电流。
838电子fmin (振荡器频率)：它决定开关管的通断频率。
一般选20KHzUp-p(输出电压纹波峰一峰值)：该参数用于决定输出滤波电容C。
的数值。
1.Ton为开关管导通时间2.Toff为开关管关断时间at为开关管的饱和压降可以取1.0V4.Uf为整流二极管正向压降可以取1.2V5.基本方法计算的L为临界值,其中D可由DC-DC原理推出.由上表计算的出的元件参数只是理论上的值，实际电路的结果如果和设计不符，要对理论值进行调整。
都是来源于网络的治疗，整理整理，与大家分享学习，我想还是免费的好。
34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。
1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。
开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。
开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。
题目名称：降压型变换电源摘要：该降压电源变换器电路采用MC34063芯片作为其电路构成的核心部分，用以对12V的输入电压经过降压电源电路降至5V；定时电容Ct用以控制振荡器的频率，电感L和电阻R1、R2则是用以控制输出端电压；调节电感L的电感量以及电阻R2与R1比值即可控制输出端的电压输出，该电路设计则是输出端的电压降至5V；且要求在输出端带负载时的电压压降在0——0.5V之间，同时要求输出端的纹波尽量小。
关键字：降压型变换电源MC34063 12V降至5VEnglish subject：Buck type transform power supply Abstract:The buck power converter circuit adopts MC34063 chip as its core part of a circuit to the input voltage of the 12 V power supply circuit after step-down down to 5 V; Timing capacitance Ct can control the oscillator frequency, inductance L and resistance R1, R2 is used to control the output voltage of the; Adjust the inductance load and inductance L resistance and can control the ratio R2 R1 is the output voltage output, this circuit design is the output voltage drop to 5 V; And require in the output voltage of the load to bring pressure drop in 0-between 0.5 V, also asked the output ripple as low as possible.Keywords:Buck type transform power supply MC34063 12 V down to 5 V目录一.理论分析 (3)1、MC34063芯片简介： (3)1.1.1 MC34063的结构组成： (3)1.1.2 MC34063的内部结构图： (3)1.1.3 MC34063的引脚： (4)1.1.4 MC34063的内部电路原理： (4)1.1.5 MC34063芯片的主要电路应用有以下几个方面： (4)2.用MC34063制作的降压型变换电源的设计思路 (5)1.2.1 设计题目基本要求： (5)1.2.2 用MC34063制作降压型变换电源的设计思路 (5)二.方案设计与论证 (7)2.1.1、设计12V/5V降压电源变换器的思路 (7)2.1.2、12V/5V降压电源变换器的电路原理图设计 (7)2.1.3 、12V/5V降压电源变换器电路相关参数计算 (7)三. 系统硬件电路设计和实现 (9)四.系统测试 (9)4.1.1、调试中用到的仪器： (9)4.1.2、调试方法： (9)4.1.3、调试中出现的问题： (10)4.1.4、调试问题的解决方案： (10)4.1.5、误差分析： (10)五. 结论 (11)六. 系统使用说明 (11)七. 参考文献 (12)一.理论分析1、MC34063芯片简介：1.1.1 MC34063的结构组成：MC34063是一种开关型高效DC/DC变换集成电路。
都是来源于网络的治疗，整理整理，与大家分享学习，我想还是免费的好。
34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。
1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。
开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。
开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。
斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。
降压型开关电源电路通常如图1所示。
图1中，T为开关管，L1为储能电感，C1为滤波电容，D1为续流二极管。
当开关管导通时，电感被充磁，电感中的电流线性增加，电能转换为磁能存储在电感中。
设电感的初始电流为iL0，则流过电感的电流与时间t的关系为：iLt= iL1+(Vi-Vo-Vs)t/L，Vs为T的导通电压。
当T关断时，L1通过D1续流，从而电感的电流线性减小，设电感的初始电流为iL1，则则流过电感的电流与时间t的关系：iLt="iL1-"(Vo+Vf)t/L，Vf为D1的正向饱和电压。
图1降压型开关电源基本电路34063的特殊应用● 扩展输出电流的应用DC/DC转换器34063开关管允许的峰值电流为1.5A，超过这个值可能会造成34063永久损坏。
由于通过开关管的电流为梯形波，所以输出的平均电流和峰值电流间存在一个差值。
如果使用较大的电感，这个差值就会比较小，这样输出的平均电流就可以做得比较大。
例如，输入电压为9V，输出电压为3.3V，采用220μH的电感，输出平均电流达到900mA，峰值电流为1200mA。
单纯依赖34063内部的开关管实现比900mA更高的输出电流不是不可以做到，但可靠性会受影响。
要想达到更大的输出电流，必须借助外加开关管。
图2和图3是外接开关管降压电路和升压电路。
升压型达林顿及非达林顿接法图2降压型达林顿及非达林顿接法图3采用非达林顿接法，外接三极管可以达到饱和，当达到深度饱和时，由于基区存储了相当的电荷，所以三极管关断的延时就比较长，这就延长了开关导通时间，影响开关频率。
达林顿接法虽然不会饱和，但开关导通时压降较大，所以效率也会降低。
可以采用抗饱和驱动技术，图4所示，此驱动电路可以将Q1的Vce保持在 0.7V以上，使其导通在弱饱和状态。
图4抗饱和驱动电路利用一片34063就可以产生三路电压输出，如图5所示。
图5输出3路电压的34063电路+VO的输出电压峰值可达2倍V_IN，-VO的输出电压可达-V_IN。
需要注意的是，3路的峰值电路不能超过1.5A，同时两路附加电源的输出功率和必须小于V_IN·I·(1-D)，其中I为主输出的电流，D为占空比。
在此两路输出电流不大的情况下，此电路可以很好地降低实现升压和负压电源的成本。
● 具有关断功能的34063电路34063本身不具有关断功能，但可以利用它的过流饱和功能，增加几个器件就可以实现关断功能，同时还可以实现延时启动。
图6是具有关断功能的34063电路，R4取510Ω，R6取3.9kΩ。
当控制端加一个高电平，则34063的输出就变成0V，同时不影响它的过流保护功能的正常工作。
将此电路稍加改动，就可以得到具有延时启动功能的34063电路，如图7所示。
取C11为1μF，R10为510Ω，就可以达到200～500ms的启动延时(延时时间和输入电压有关)。
这个电路的缺点就是当峰值电流过流时无法起到保护作用，只能对平均电流过流起保护作用。
● 恒流恒压充电电路恒压恒流充电电路如图8所示，可用于给蓄电池进行充电，先以500mA电流恒流充电，充到13.8V后变为恒压充电，充电电流逐渐减小。
34063的局限性由34063构成的开关电源虽然价格便宜、应用广泛，但它的局限性也是显而易见的。
主要有以下几点：(1)效率偏低。
对于降压应用，效率一般只有70%左右，输出电压低时效率更低。
这就使它不能用在某些对功耗要求严格的场合，比如USB提供电源的应用。
(2)占空比范围偏小，约在15%～80%，这就限制了它的动态范围，某些输入电压变化较大的应用场合则不适用。
(3)由于采用开环误差放大，所以占空比不能锁定，这给电路参数的选择带来麻烦，电感量和电容量不得不数倍于理论计算值，才能达到预期的效果。
虽然34063有许多缺点，但对产品利润空间十分有限的制造商来说，它还是设计开关电源的很好选择。
具有关断功能的34063电路图6具有延时启动功能的34063电路图7恒压恒流充电电路图8器件选择要点(1)只如果外接开关管，最好选择开关三极管或功率MOS 管，注意耐压和功耗。
(2)如果开关频率很高，电感可选用多线并绕的，以降低趋肤效应的影响。
(3)续流二极管一般选恢复时间短、正向导通电压小的肖特基二极管，但要注意耐压。
如果输出电压很小(零点几伏)，就必须使用MOS管续流。
输出滤波电容一般使用高频电容，可减小输出纹波同时降低电容的温升。
在取样电路的上臂电阻并一个0.1～1μf电容，可以改善瞬态响应。
PCB布局和布线的要点开关导通和关断都存在一个电流环路，这两个环路都是高频、大电流的环路，所以在布局和布线时都要将此二环路面积设计得最小。
用于反馈的取样电压要从输出电容上引出，并注意芯片或开关管的散热。
典型应用：图二是进行降压式的DC-DC转换应用。
其输出电压值可通过改变R4、R5电阻值来进行调整，其输出电压符合以下公式：V out=(1+R4/R5)*1.25V 电路中限流电阻取值为0.15Ω,因此输入电流被限流在0.3V/0.15Ω=2A。
改变限流电阻即可改变限流值。
（注：下同）图三是进行升压式的DC-DC转换应用。
其输出电压值也是通过改变R4、R5电阻值来进行调整，其输出电压符合以下公式：V out=(1+R4/R5)*1.25V图四是反转式的DC-DC转换应用。
其输出电压值也是通过改变R2、R3电阻值来进行调整，其输出电压符合以下公式：V out=(1+R3/R2)*1.25V电路中限流电阻取值为0.3Ω,因此输入电流被限流在0.3V/0.3Ω=1A。
电路中限流电阻取值为0.3Ω,因此输入电流被限流在0.3V/0.3Ω=1A。
MC34063接成标准的DC—DC电路1：极性反转。
2：升压。
3：降压。
三种典型电路时，外围元件参数的自动计算使用方法：只要在左中部框中输入你想要的参数，然后点击“进行计算并且刷新电路图”按钮，它就可以自动给所有相关的外围元件参数和相对应的标准电路图纸，使设计DC—DC电路实现智能化高效化。
关于警告：如果您输入的参数超过了34063的极限，它会自动弹出警告窗口提醒您更改它们。
特殊输入：要设计极性反转电路请在输入或输出电压数字的前面加上负号，比如－5V。
这是一种用于DC－DC电源变换的集成电路，应用比较广泛，通用廉价易购。
极性反转效率最高６５％，升压效率最高９０％，降压效率最高８０％，变换效率和工作频率滤波电容等成正比。
另外，输出功率达不到要求的时候，比如＞250～300MA时，可以通过外接扩功率管的方法扩大电流，双极型或MOS型扩流管均可，计算公式和其他参数及其含义详见最下部详细介绍即可。
输入电压V输出电压V输出电流mA输出电压mV(pp)波纹系数工作频率kHz外围元件标称含义和它们取值的计算公式：Vout(输出电压)＝1.25V（１＋R2／R1）Ct(定时电容)：决定内部工作频率。
Ct=0.000 004*Ton(工作频率）Ipk=2*Iomax*T/toffRsc(限流电阻)：决定输出电流。
Rsc＝0.33／IpkLmin(电感)：Lmin＝(Vimin－Vces)*Ton/ IpkCo(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）固定值参数：Vces=1.0V ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）Vimin:输入电压不稳定时的最小值Vf=1.2V 快速开关二极管正向压降参数名称符号单位MC34063（美国ＣＷ34063（国产）MC33063 Motorola1：快速开关二极管可以选用IN4148，在要求高效率的场合必须使用IN5819！2：34063能承受的电压，即输入输出电压绝对值之和不能超过40V，否则不能安全稳定的工作。
MC340631. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.3 MC34063反向变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路================================================================MC34063 电路原理振荡器通过恒流源对外接在C T管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
