MC34063应用之升压电路
MC34063升压使用时，一般设定是输入输出电压的绝对值之和要低于40V，否则工作不稳定。
但是实际却看到很多输出50V、60V的电路，性能应该也是可以接受的。
看电路应该是Q1的耐压不够，采用扩流的方式同时把电感移到1脚和输出之间后，见方案五，升压的电压就可以不受40V的限制了，实际测试结果也很理想。
升压电路一
这是个很标准的升压电路，PCB上考虑了两种芯片的安装方式，使用起来比较方便。
MC34063的升压电路图
MC34063的升压电路PCB图
MC34063的升压电路元件布置示意图
MC34063的升压电路实物图
采用SMD封装芯片的实物图
升压电路的元件数值选择可以通过计算得到，作为参考也很方便，下面是连接：/Program/MC34063/MC34063A%20design%20tool.htm
原文连接：/new_page_22.htm
MC34063的升压电路图
MC34063的升压电路设计草图
MC34063的升压电路布线示意图
MC34063的升压电路实物图升压电路三
MC34063的升压电路图
MC34063的升压电路PCB参考
MC34063的升压电路实物图升压电路四：
MC34063的升压电路图
MC34063的升压电路实物图1
MC34063的升压电路实物图2
升压电路五：
MC34063的升压电路成品机通电实验
元件清单
MC34063的升压实物图1
MC34063的升压电路实物图2
MC34063的升压电路PCB元件布置
MC34063的升压电路PCB铜箔面
←↑→↓。
MC34063MC34063原理图该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。
它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。
该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。
主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。
简介MC34063A（MC33063）芯片器件简介MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达180kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的基本结构及引脚图功能(右图）1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1%的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。
盛佰威电子提供左图是电压逆变器右图是降压转换器电路原理：该电路是在MC34063典型的降压电路上，用开关变压器取代自感线圈实现的。
利用开关变压器以获取隔离直流电源的能量供给。
开关变压器的副边交变电压经BR1的全波整流，C19 、C20 的滤波，L2 、L3 的高频遏制及U7 、U8 线性稳压器的稳压，便可获取稳定的直流输出。
在确定的硬件系统中，用于向数字系统供电的VCC 电源负荷是稳定的，通过开关变压器的交变方波的占空比也是稳定的，因此，根据+ 5 V、- 5 V 的负荷情况，恰当的选择开关变压器的铁芯、骨架参数及原、副边匝数，便可获得与供电电源、数字电路电源VCC隔离的+ 5 V 、- 5 V直流输出。
MC34063应用电路图大全（升压电路/降压电路）描述MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。
该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。
MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。
mc34063应用电路图（一）：降压变换电源原理图如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。
该降压电路的工作过程如下：1．比较器的反相输入端（脚5）通过外接分压电阻R1、R2监视输出电压。
其中，输出电压U。
=1.25（1+R2/R1）由公式可知输出电压。
仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。
若R1、R2阻值稳定，U。
亦稳定。
2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。
当脚5的电压值低于内部基准电压（1．25V）时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co充电以提高U。
，达到自动控制U。
稳定的作用。
3．当脚5的电压值高于内部基准电压（1．25V）时，R—S触发器的S脚控制门被封锁，Q端为“0”状态（低电平），T2截止，T1亦截止。
4.振荡器的Ipk输入（脚7）用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。
5.脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。
mc34063应用电路图（二）：MC34063升压电路MC34063组成的降压电路原理如图8，当芯片内开关管（T1）导通时，电源经取样电阻Rsc、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C0对负载提供能量。

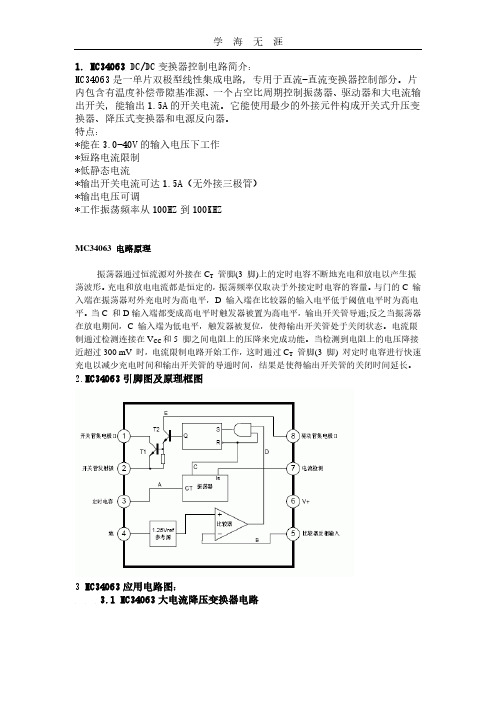

1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZMC34063 电路原理振荡器通过恒流源对外接在C T管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在V CC和5 脚之间电阻上的压降来完成功能。
当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过C T管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.3 MC34063反向变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路MC34063集成电路主要特性：输入电压范围：2.5～40V输出电压可调范围：1.25～40V输出电流可达：1.5A工作频率：最高可达180kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的基本结构及引脚图功能1脚：开关管T1集电极引出端;2脚：开关管T1发射极引出端;3脚：定时电容ct接线端;调节ct可使工作频率在100—100kHz范围内变化;4脚：电源地;5脚：电压比较器反相输入端，同时也是输出电压取样端;使用时应外接两个精度不低于1%的精密电阻;6脚：电源端;7脚：负载峰值电流(Ipk)取样端;6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能;8脚：驱动管T2集电极引出端。
1. MC34063 DC/DC变换器控制电路简介：
MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：
*能在3.0-40V的输入电压下工作
*短路电流限制
*低静态电流
*输出开关电流可达1.5A（无外接三极管）
*输出电压可调
*工作振荡频率从100HZ到100KHZ
2.MC34063引脚图及原理框图
3 MC34063应用电路图：
3.1 MC34063大电流降压变换器电路
3.2 MC34063大电流升压变换器电路
3.3 MC34063反向变换器电路
3.4 MC34063降压变换器电路
3.5 MC34063升压变换器电路。
基于升压芯片MC34063的升压电源设计分享
升压芯片MC34063在电源系统设计过程中的应用范围非常广泛，此前我们也曾经就这种升压芯片的驱动电源方案设计进行过分享。
在今天的分享中，我们将会为大家分享一种基于MC34063的小体积升压电源设计方案，一起来看看吧。
想要全面的了解升压芯片MC34063应用于小体积升压电源设计，我们首先需要弄清楚一个问题，那就是MC34063芯片在降压电源中是如何工作的。
众所周知，MC34063芯片外围仅需少量元件即可实现DC-DC变换，多用于降压变换输出场合，这种应用设计大多如下图图1所示。
从图1中可以看到，这种基于MC34063的降压电路应用为典型的串联型降压变换，也就是我们常说的buck型，输入电压由6脚输入，经电流取样电阻Rsc给芯片内部达林顿管Q2（Q1）供电，Q2（Q1）导通时，电源通过1脚和2脚经电感L给电容C3充电。
Q2（Q1）截止时，电感L两端感应电压极性变为左负右正，通过续流二极管VD1给电容C3补充电，从而保持C3电
压稳定。
输出电压再经反馈电阻R1、R2取样反馈至芯片第5脚（Ufb），经芯片内部电压比较器控制内部达林顿管Q2（Q1）的导通时间，达到稳定输
出电压目的。
输出电压Uout=1.25（1+R2/R1），而Uout=(ton/T)Uin，式中ton 为导通时间，T为周期。
图1 MC34063应用于降压电路示意图
在了解了MC34063的工作特性之后，我们接下来再来看一下这种升压芯片是如何在小型升压电源模块中进行应用的。
从理论上分析，需ton接近于。
MC34063应用电路1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ 2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.3 MC34063反向变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC和5 脚之间电阻上的压降来完成功能。
当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
mc34063升压电路图大全（十款模拟电路设计原理图详解）MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：能在3.0-40V的输入电压下工作
短路电流限制
低静态电流
输出开关电流可达1.5A（无外接三极管）
输出电压可调
工作振荡频率从100HZ到100KHZ
MC34063电路原理：振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。
当C和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC和5脚之间电阻上的压降来完成功能。
当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作，这时通过CT管脚（3脚）对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
MC34063引脚图及原理框图MC34063引脚功能1脚：开关管T1集电极引出端;
2脚：开关管T1发射极引出端;
3脚：定时电容ct接线端;调节ct可使工作频率在100100kHz范围内变化;
4脚：电源地;
5脚：电压比较器反相输入端，同时也是输出电压取样端;使用时应外接两个精度不低于。
