MC34063锂电池充电降压这东东原来是Motorola搞的, 后来转让给了 OnSemi电路原理振荡器通过恒流源对外接在TimingCapacitor管脚(3脚)上的定时电容不断地充电和放电以产生振荡波形, 充电和放电电流都是恒定的, 所以振荡频率仅取决于外接定时电容的容量. 与门的C输入端在振荡器对外充电时为高电平, D 输入端在比较器的输入电平低于阈值电平时为高电平, 当C和D输入端都变成高电平时, 触发器被置为高电平, 输出开关管导通, 反之当振荡器在放电期间C输入端为低电平, 触发器被复位使得输出开关管处于关闭状态Sense检测端(7脚)通过检测连接在Vcc和7脚之间电阻上的压电流限制Ipk降来完成功能, 当检测到电阻上的电压降接近超过300mV时电流限制电路开始工作, 这时通过TimingCapacitor管脚(3脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间, 结果是使得输出开关管的关闭时间延长.利用MC34063制作的锂电池充电板，可对3.6V、7.2V锂电池进行恒压恒流充电，电路采用开关式DC－DC变换。
使用MC34063芯片，具有功耗低、发热量小、带有短路保护功能、静态工作电流小等特点，做成恒流恒压充电器非常实用。
有以下几个优点:a.电流尚可，34063可以通过调那个2K的电阻把电流调大到600MA（332G是160MA)如果不是很心急的调到最大也就够用了b.自带指示电路，34063的板子冲到恒压阶段指示灯会熄灭，c.电压可调范围大，按照东明提供的资料，34063的充电截止电压可以在3.6-8.4之间调节，322G只适合3.9-4.2的范围，这样34063就可以通吃锂铁和锂聚d.发热较低，因为34063是DC-DC芯片，效率为80％，缺点:a.由于截止电压可调范围比较大，输入端压差要大于输出端3V，通过计算如果截止电压4.2V，充电电流600MA，那么一般需要9V，250MA以上的开关电源，计算方法（如输入为9V输出为4.2V效率为80％则变化比为（9/4.2/0.8＝2.68）如输出设定为600MA则输入为（600/2.68＝223MA)）In my opinion,初始阶段的恒流, 其实是带不起负载而导致电压跌落, 当然还有RP1的电流检测限制的因素, 后期进入恒压阶段则是因为负载减小,输出端能够保持稳定电压. 充满电以后因所需电流极小, LED会熄灭. 有观点认为: 34063 的输出纹波偏大, 达不到锂电所要求的0.1%的精度范围.后发现实物与附带说明书及原理图明显不符，图纸上元器件编号与实物标号也不一样，图纸上线路也有画错，说明书中讲P2、P1调整功能应该是相反。

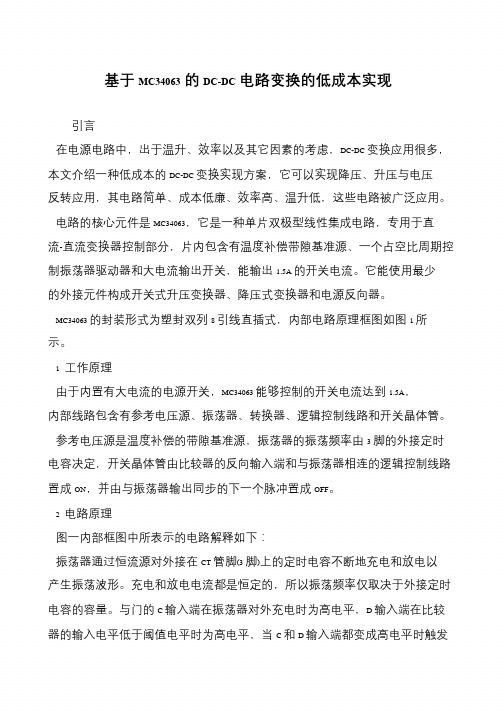

基于MC34063的DC-DC电路变换的低成本实现
引言
在电源电路中，出于温升、效率以及其它因素的考虑，DC-DC 变换应用很多，本文介绍一种低成本的DC-DC 变换实现方案，它可以实现降压、升压与电压
反转应用，其电路简单、成本低廉、效率高、温升低，这些电路被广泛应用。
电路的核心元件是MC34063，它是一种单片双极型线性集成电路，专用于直流-直流变换器控制部分，片内包含有温度补偿带隙基准源、一个占空比周期控
制振荡器驱动器和大电流输出开关，能输出1.5A 的开关电流。
它能使用最少
的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
MC34063 的封装形式为塑封双列8 引线直插式，内部电路原理框图如图1 所示。
1 工作原理
由于内置有大电流的电源开关，MC34063 能够控制的开关电流达到1.5A，
内部线路包含有参考电压源、振荡器、转换器、逻辑控制线路和开关晶体管。
参考电压源是温度补偿的带隙基准源，振荡器的振荡频率由3 脚的外接定时
电容决定，开关晶体管由比较器的反向输入端和与振荡器相连的逻辑控制线路
置成ON，并由与振荡器输出同步的下一个脉冲置成OFF。
2 电路原理
图一内部框图中所表示的电路解释如下：
振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以
产生振荡波形。
充电和放电电流都是恒定的，所以振荡频率仅取决于外接定时
电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较
器的输入电平低于阈值电平时为高电平，当C 和D 输入端都变成高电平时触发。

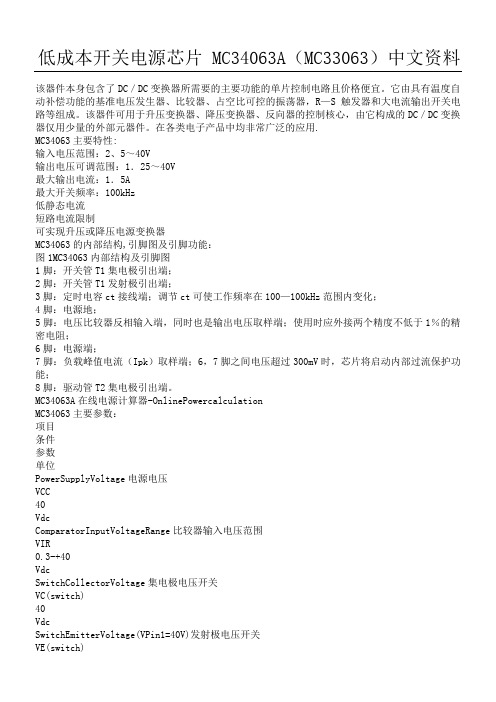

低成本开关电源芯片MC34063A（MC33063）中文资料该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。
它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。
该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。
在各类电子产品中均非常广泛的应用.MC34063主要特性:输入电压范围：2、5～40V输出电压可调范围：1．25～40V最大输出电流：1．5A最大开关频率：100kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的内部结构,引脚图及引脚功能：图1MC34063内部结构及引脚图1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。
MC34063A在线电源计算器-OnlinePowercalculationMC34063主要参数：项目条件参数单位PowerSupplyVoltage电源电压VCC40VdcComparatorInputVoltageRange比较器输入电压范围VIR0.3-+40VdcSwitchCollectorVoltage集电极电压开关VC(switch)40VdcSwitchEmitterVoltage(VPin1=40V)发射极电压开关VE(switch)40VdcSwitchCollectortoEmitterVoltage开关电压集电极到发射极VCE(switch)40VdcDriverCollectorVoltage驱动集电极电压VC(driver)40VdcDriverCollectorCurrent(Note1)驱动集电极电流IC(driver)100mASwitchCurrent开关电流ISW1.5AOperatingJunctionTemperature工作结温TJ+150℃OperatingAmbientTemperatureRange操作环境温度范围TAMC34063A0-70℃MC33063AV40-125MC33063A40-85StorageTemperatureRange储存温度范围Tstg65-150℃MC34063应用电路图图2MC34063电压逆变器图3MC34063降压电路图4NPN三极管扩流升压转换器图5NPN三极管扩流降压转换器图6 升压转换器MC34063的工作原理MC34063组成的降压电路MC34063组成的降压电路原理如图7。

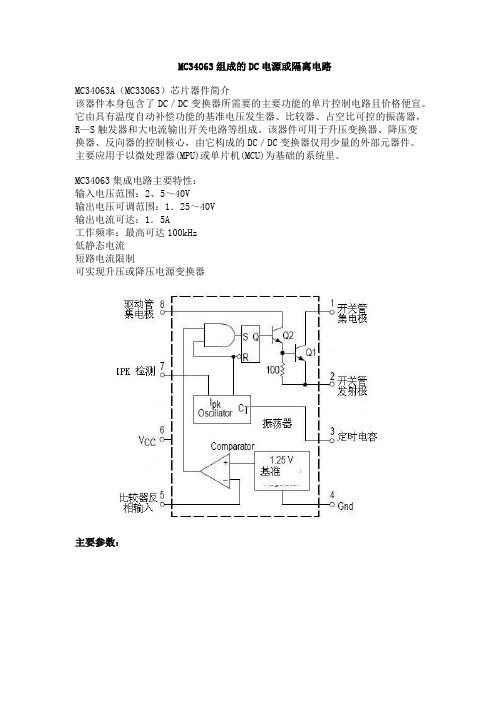

MC34063组成的DC电源或隔离电路MC34063A（MC33063）芯片器件简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。
它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。
该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。
主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。
MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流短路电流限制可实现升压或降压电源变换器主要参数：MC34063的工作原理MC34063组成的降压电路MC34063组成的降压电路原理如图7。
工作过程：1．比较器的反相输入端(脚5)通过外接分压电阻R1、R2监视输出电压。
其中，输出电压U。
=1.25(1+ R2/R1)由公式可知输出电压。
仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。
若R1、R2阻值稳定，U。
亦稳定。
2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。
当脚5的电压值低于内部基准电压(1．25V)时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态(高电平)，驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co 充电以提高U。
，达到自动控制U。
稳定的作用。
3．当脚5的电压值高于内部基准电压(1．25V)时，R—S触发器的S脚控制门被封锁，Q端为“0”状态(低电平)，T2截止，T1亦截止。
4. 振荡器的Ipk 输入(脚7)用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。
5. 脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。

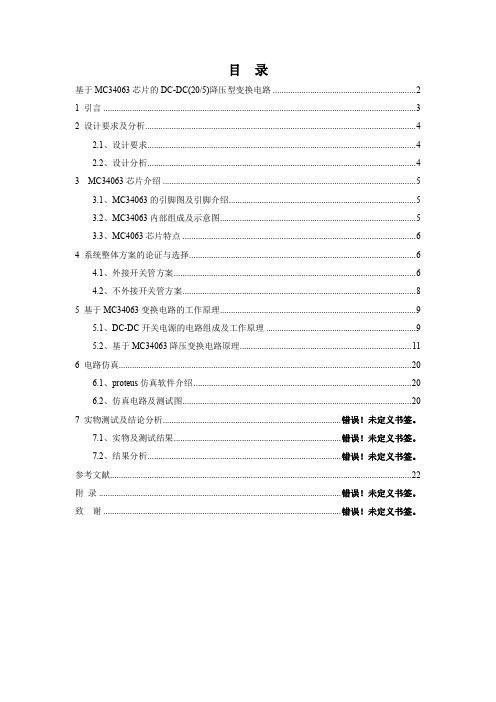

目录基于MC34063芯片的DC-DC(20/5)降压型变换电路 (2)1 引言 (3)2 设计要求及分析 (4)2.1、设计要求 (4)2.2、设计分析 (4)3 MC34063芯片介绍 (5)3.1、MC34063的引脚图及引脚介绍 (5)3.2、MC34063内部组成及示意图 (5)3.3、MC4063芯片特点 (6)4 系统整体方案的论证与选择 (6)4.1、外接开关管方案 (6)4.2、不外接开关管方案 (8)5 基于MC34063变换电路的工作原理 (9)5.1、DC-DC开关电源的电路组成及工作原理 (9)5.2、基于MC34063降压变换电路原理 (11)6 电路仿真 (20)6.1、proteus仿真软件介绍 (20)6.2、仿真电路及测试图 (20)7 实物测试及结论分析................................................................................. 错误！未定义书签。
7.1、实物及测试结果............................................................................ 错误！未定义书签。
7.2、结果分析........................................................................................ 错误！未定义书签。
参考文献.. (22)附录 .............................................................................................................. 错误！未定义书签。
致谢 ............................................................................................................ 错误！未定义书签。
低成本DC/DC转换器34063的应用34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。
在ADSL 应用中，34063的开关频率对传输速率有很大影响，在器件选择及PCB设计时需要仔细考虑。
线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。
开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。
开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。
斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。
降压型开关电源电路通常如图1所示。
图1中，T为开关管，L1为储能电感，C1为滤波电容，D1为续流二极管。
当开关管导通时，电感被充磁，电感中的电流线性增加，电能转换为磁能存储在电感中。
设电感的初始电流为iL0，则流过电感的电流与时间t的关系为：iLt= iL1 (Vi-Vo-Vs)t/L，Vs为T的导通电压。
当T关断时，L1通过D1续流，从而电感的电流线性减小，设电感的初始电流为iL1，则则流过电感的电流与时间t的关系：iLt=iL1-(Vo Vf)t/L，Vf为D1的正向饱和电压。
图1 降压型开关电源基本电路34063的特殊应用● 扩展输出电流的应用DC/DC转换器34063开关管允许的峰值电流为1.5A，超过这个值可能会造成34063永久损坏。
由于通过开关管的电流为梯形波，所以输出的平均电流和峰值电流间存在一个差值。
如果使用较大的电感，这个差值就会比较小，这样输出的平均电流就可以做得比较大。
例如，输入电压为9V，输出电压为3.3V，采用220μH 的电感，输出平均电流达到900mA，峰值电流为1200mA。
单纯依赖34063内部的开关管实现比900mA更高的输出电流不是不可以做到，但可靠性会受影响。
采用MC34063芯片的DC-DC电源变换控制器设计摘要:本文介绍了一种采用MC34063芯片的DC-DC电源变换控制器的电源电路设计。
它提供的直流输出不仅与供电电源共地,而且有两组与供电电源隔离。
实验室长期试运行表明,各项指标均可满足数字与模拟混合电路对电源的要求,没有跳码现象,检测精度不低于0.1%。
关键词:电源电路;DC-DC 变换;隔离电源在工业生产过程测控场合,出于安全的考虑,很多安装于现场的测量控制装置或测控网络的底层节点设备都采用低压直流供电。
这些装置或设备内部的硬件电路常常是基于微处理器的模拟电路与数字电路的混合硬件电路系统,需要多组直流电源为其数字电路部分与模拟电路部分分别供电。
为了取得良好的系统稳定性与测量精度,一般要求数字与模拟电路的供电电源相互隔离或一点连接。
使用多路输出电源是解决这一问题的有效途径。
早期制作多路输出电源,人们总是把几个不同的DC-DC变换器组装起来,这种方式的电路设计简单,但会加大成本,增加供电系统的体积、重量,并且有难以克服的拍频干扰,在输出电压上出现各种振荡频率之差的纹波电压。
因此开关电源的多路输出技术越来越受到人们的关注,因为它只用一个DC-DC变换器,输出电压的纹波具有相同的频率,不会发生拍频干扰。
目前多路输出变换器有3种常用的电路形式:独立滤波电感的多绕组DC-DC变换器,耦合电感的多绕组DC-DC变换器,磁放大器二次稳压的多绕组DC-DC变换器。
虽然使用多路输出变换器模块比组装几个不同DC-DC变换器电路效率高,成本降低,但是对于小型、小功率、低压控制模块来说还不是最佳选择。
本文基于多路输出变换技术,采用MC34063 控制芯片,使用少量的外围元件,设计了一种新型、简单、实用的多路输出电路,能为数字电路和模拟电路同时供电,并使两者相互隔离。
在笔者所查阅的文献中还没有看见类似的设计方法。
MC34063 性能简介电路的核心元件是MC34063 ,它是一种单片双极型线性集成电路,专用于DC-DC直流/直流变换器控制部分,片内包含有温度补偿带隙基准源、一个占空比可控的振荡器和大电流输出开关,能输出1.5A的开关电流。
mc34063开关电源用法详解34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。
1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图中启航数码网：MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。
开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。
开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。
斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。
DC/DC转换器34063的应用34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。
在ADSL 应用中，34063的开关频率对传输速率有很大影响，在器件选择及PCB设计时需要仔细考虑。
线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。
开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。
开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。
斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。
降压型开关电源电路通常如图1所示。
图1中，T为开关管，L1为储能电感，C1为滤波电容，D1为续流二极管。
当开关管导通时，电感被充磁，电感中的电流线性增加，电能转换为磁能存储在电感中。
设电感的初始电流为iL0，则流过电感的电流与时间t的关系为：iLt= iL1+(Vi-Vo-Vs)t/L，Vs为T的导通电压。
当T关断时，L1通过D1续流，从而电感的电流线性减小，设电感的初始电流为iL1，则则流过电感的电流与时间t的关系：iLt=iL1-(V o+Vf)t/L，Vf为D1的正向饱和电压。
图1降压型开关电源基本电路34063的特殊应用●扩展输出电流的应用DC/DC转换器34063开关管允许的峰值电流为1.5A，超过这个值可能会造成34063永久损坏。
由于通过开关管的电流为梯形波，所以输出的平均电流和峰值电流间存在一个差值。
如果使用较大的电感，这个差值就会比较小，这样输出的平均电流就可以做得比较大。
例如，输入电压为9V，输出电压为3.3V，采用220μH的电感，输出平均电流达到900mA，峰值电流为1200mA。
单纯依赖34063内部的开关管实现比900mA更高的输出电流不是不可以做到，但可靠性会受影响。
基于MC34063的降压电源设计DC—DC降压电源DC--DC降压电源摘要：该降压电源变换电路采用MC34063芯片作为其电路构成的核心部分，用以对15v的输入滴电压经过降压电路降至5v；定时电容Ct用以控制振荡器的频率，电感L和电阻R1,R2则是以控制输出端电压；调节电感L的电感量以及电阻R2与R1的比值即可控制输出端的电压输出，该电路设计则是输出端的电压降至5v；且要求在输出端带负载时的电压压降在0---0.5v之间，同时要求输出端波纹尽量小。
English subject：Buck type transform power supplyAbstract:The buck power converter circuit adopts MC34063 chip as its core part of a circuit to the input voltage of the 12 V power supply circuit after step-down down to 5 V; Timing capacitance Ct can control the oscillator frequency, inducta nce L and resistance R1, R2 is used to control the output voltage of the; Adjust th e inductance load and inductance L resistance and can control the ratio R2 R1 is the output voltage output, this circuit design is the output voltage drop to 5 V; A nd require in the output voltage of the load to bring pressure drop in 0-between 0 .5 V, also asked the output ripple as low as possible.Keywords:Buck type transform power supply MC34063 12 V down to 5 V目录一．理论分析 (4)1.MC34063简介 (4)1.1.1MC34063构成 (4)1.1.2MC3406内部原理 (4)1.1.3MC34063主要应用电路 (4)2.制作的设计思路： (5)1.2.1题目要求 (5)1.2.2用MC34063制作降压电路的设计思路 (5)二：方案设计与论证 (6)2.1.1设计思路与原理图设计 (6)2.1.2降压电路相关参数计算 (6)三：系统硬件电路与实现 (7)四．系统测试 (7)4.1.1调试中用到的仪器 (7)4.1.2调试中遇到的问题 (7)4.1.3解决方案 (7)4.2测试 (7)4.2.1测试结果(数据) (8)4.2.2测试结论与误差分析 (8)附录1：电路原理图 (8)一．理论分析1.MC34063简介：1.1.1构成：MC34063是一种开关型高效DC/DC变换集成电路。
内设置有大电流的电源开关，34063能够控制的开关电流达到1.5A；它的内部含有具有温度补偿的基准电压源、比较器、具有限电流电路的占空比可控的振荡器、驱动器和大电流输出开关管。
参考电压源是温度补偿的带隙基准源，振荡器的振荡频率有3脚的外接定时电容决定；开关晶体管由比较器反向输入端与振荡器相连的逻辑控制线路置成ON，并由与振荡器输出同步的下一个脉冲设置成OFF。
1.1.2内部原理：1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地。
5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。
1.2.3主要应用电路：(1)mc34063大电流降压变化器电路，大电流升压变换电路；(2)mc34063反向变换电路；(3)mc34063降压变换电路。
升压变换电路。
2.制作的设计思路：2.1.1题目要求：1.主要技术参数（1）输入电压：15V；（2）输出电压5V和3.3V；（3）纹波电压＜200mV；（4）转换效率>60%；2.设计要求基本要求（1）所设计的MC34063降压电路，要满足上面的技术要求。
（2）分析MC34063降压电路工作原理。
（3）根据课题的设计要求，正确设计并绘制出系统框图和总体电路原理图。
（4）对单元电路进行必要的分析设计，选择元器件的型号，确定其参数数值。
（5）给出关键点电压波形。
（6）编写设计报告，写出设计与制作的全过程，并附上有关资料和图纸，心得体会。
2.1.2.设计思路：简易降压电路1参考MC34063芯片的基本电路应用，用MC34063芯片组成的基本降压电路如下图所示2、如上图所示，工作过程分析如下：1）、比较器的反相输入端（5脚）通过外界分压电阻R1、R2监视输出电压。
其中，输出电压Uo=1.25（1+R2/R1），由公式可知输出电压仅与R1、R2数值有关，因为1.25V的基准电压恒定不变,若R1、R2阻值稳定，则Uo也稳定。
2)、5脚电压与基准电压1.25V同时送入内部比较器进行电压比较。
当5脚的电压值低于内部基准电压1.25V时，比较器输出为跳变电压，开启R-S触发器的S脚控制门，R-S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1也导通，使输出电压Ui向输出滤波器电容Co充电以提高Uo，达到自动控制Uo稳定的作用。
3）、当5脚的电压值高于内部基准电压（1.25V）时，R-S触发器的S脚控制门被封锁，Q端为“0”状态（低电平），T2截止，T1也截止。
4）、振荡器的Ipk输入（引脚7）用于监听开关管T1的峰值电流，以控制振荡器的脉冲到R-S触发器Q端。
5）、3脚外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，也决定开关管T1的通断时间。
二．方案设计与论证：2.1.1设计思路与原理图设计思路：根据上述关于34063芯片的相关介绍以及降压电路的基本设计可得到如下图所示的15V/5V降压电源变换器电路。
由于3端的时间电容影响到MC34063芯片的内部振荡器的频率，因此在设计时需要对其进行具体的计算设计；而检测电阻以及后面的电感的值都会影响到具体电路的设计，因此也需要具体的设计计算；电阻R1、R2的参数则决定降压后的伏值，因此需要根据具体电路要求进行具体计算。
如下图所示就是此次设计的基本电路原理图设计，其中的参数有待计算由上述的相关论述得出如下的15V/5V降压电源变换器的电路原理图，具体原理图如下图所示：图2.1.1 12V/5V降压变化器设计原理图2.1.2降压电路相关参数计算1）、所设计的降压电源变换器是要求将15V的电压降至5V,且输出端的电流要求是在200mA左右，因此有如下计算：由Uo=1.25*（1+R2/R1），得 R2/R1=3，因此可以看出输出端电压只与电阻R1、R2有关，故只要电阻R1、R2符合上述比值即可得到输出端电压为5V的要求，但当电阻R1、R2的阻值太小时，该支路的分流效果将会增大，从而使得输出端的带负载能力降低，因此需要选择适当的阻值；电阻R1、R2分别选用10K的电位器和3.6K 的电阻；电容Ct选用瓷片电容471（470pF）的电容来作为该电路中的时间电容；电感采用自行绕制的电感，测量其电感值为220uH,接近计算值，可以采用；检测电阻Rsc选用0.33欧姆的电阻。
三：系统硬件电路与实现：根据上述电路设计方案中的相关叙述，以及电路参数的计算最终确立此次设计的15V/5V 降压变换器的具体电路图，电路原理图如图2.1.1所示。
根据设计好的电路原理图焊接电路，等待调试。
四．系统测试：4.1.1、调试中用到的仪器：示波器、学生电源，数字万用表、负载；4.1.2调试中遇到的问题：(1)初次测试时第一次电压为零，第二次为十多伏。
纹波系数太大。
4.1.3解决方案：(1)检查电路是否完整，线路连接是否正确，有无虚焊，漏焊等情况。
(2)检查检测电阻res是否符合要求，能否是芯片工作。
(3)在以上电路的修改下继续检查电路发现电路中所采用的R2滑动变阻器阻值为零，发现把电位器反着转了；同时为了更好的稳定电压和使输出端的纹波尽量小，因此将普通的二极管更换为快速开关二极管；更改完电路后重新调试电路；调试电路发现能够实现预期的降压变换器电路的基本要求，在带负载的情况下输出端的电压压降也很小，在0.15——0.28V之间，并且纹波比较大，大致纹波范围在50——175毫伏之间，解决方案是可以改变C3的电容值的大小，由220uF改为470uF即可减小纹波。
(4)加入π型滤波电路使纹波系数减小。
4.2测试4.2.1测试结果(数据)：误差分析：要求输出端的输出电压值为5V，电流Io为200mA；因此有以下的误差分析。
空载时的误差=（|5-5.02|/5）*100%=0.4%，即此时的误差为千分之四；带10欧姆的负载时，误差=（|5-4.99|/5）*100%=0.2%，即误差为千分之二；带20欧姆的负载时，误差=（|5-4097|/5）*100%=0.6%，即误差为千分之六结论：在这次的降压电源变换器的电路设计中，我们的设计完成电路设计的基本要求，如电压可以达到要求的5V，且在外接负载的情况下输出端的电压压降也比较小，同时误差的范围也达到了一定的要求；此次设计中最为成功的一点就是输出端的纹波比较小，输出端电压的精度相对也比较高。
基本上达到了预期的目标，但是扩展功能不够完善，比如PCB的制作和示波器的使用等问题，也有一些没有解决的问题需要进一步的考虑附录1：修改后电路原理图：。
