MC34063升压电路

mc34063升压电路图大全（十款模拟电路设计原理图详解）MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：能在3.0-40V的输入电压下工作短路电流限制低静态电流输出开关电流可达1.5A（无外接三极管）输出电压可调工作振荡频率从100HZ到100KHZMC34063电路原理：振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。

当C和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC和5脚之间电阻上的压降来完成功能。

当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作，这时通过CT管脚（3脚）对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

MC34063引脚图及原理框图MC34063引脚功能1脚：开关管T1集电极引出端;2脚：开关管T1发射极引出端;3脚：定时电容ct接线端;调节ct可使工作频率在100100kHz范围内变化;4脚：电源地;5脚：电压比较器反相输入端，同时也是输出电压取样端;使用时应外接两个精度不低于。

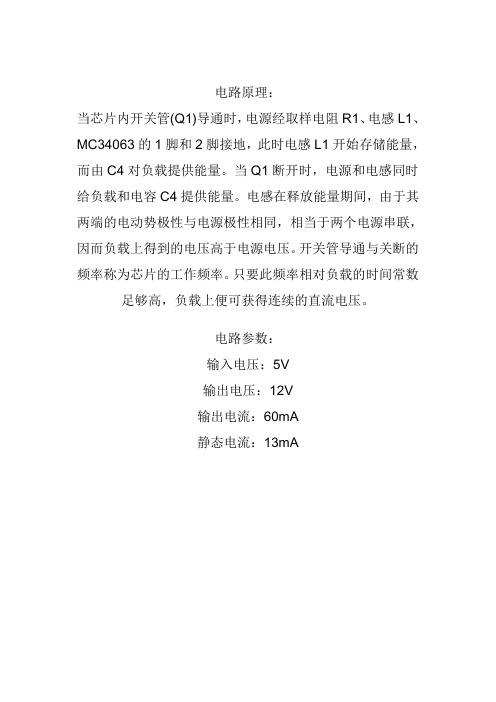

电路原理：
当芯片内开关管(Q1)导通时，电源经取样电阻R1、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C4对负载提供能量。

当Q1断开时，电源和电感同时给负载和电容C4提供能量。

电感在释放能量期间，由于其两端的电动势极性与电源极性相同，相当于两个电源串联，因而负载上得到的电压高于电源电压。

开关管导通与关断的频率称为芯片的工作频率。

只要此频率相对负载的时间常数足够高，负载上便可获得连续的直流电压。

电路参数：
输入电压：5V
输出电压：12V
输出电流：60mA
静态电流：13mA
5-12V升压电路套件焊接过程1、对着元件清单，查看元件数量
2、先焊接电阻、电感、二极管
3、再焊接电解电容和瓷片电容
4、最后焊接接线座和集成电路插座
5、焊好后的图片
6、通电测试，这是输入电压，实际测量4.55 V
7、这是输出电压，实际测量11.76 V。

MC34063应用之升压电路
MC34063升压使用时，一般设定是输入输出电压的绝对值之和要低于40V，否则工作不稳定。

但是实际却看到很多输出50V、60V的电路，性能应该也是可以接受的。

看电路应该是Q1的耐压不够，采用扩流的方式同时把电感移到1脚和输出之间后，见方案五，升压的电压就可以不受40V的限制了，实际测试结果也很理想。

升压电路一
这是个很标准的升压电路，PCB上考虑了两种芯片的安装方式，使用起来比较方便。

MC34063的升压电路图
MC34063的升压电路PCB图
MC34063的升压电路元件布置示意图
MC34063的升压电路实物图
采用SMD封装芯片的实物图
升压电路的元件数值选择可以通过计算得到，作为参考也很方便，下面是连接：/Program/MC34063/MC34063A%20design%20tool.htm
原文连接：/new_page_22.htm
MC34063的升压电路图
MC34063的升压电路设计草图
MC34063的升压电路布线示意图
MC34063的升压电路实物图升压电路三
MC34063的升压电路图
MC34063的升压电路PCB参考
MC34063的升压电路实物图升压电路四：
MC34063的升压电路图
MC34063的升压电路实物图1
MC34063的升压电路实物图2
升压电路五：
MC34063的升压电路成品机通电实验
元件清单
MC34063的升压实物图1
MC34063的升压电路实物图2
MC34063的升压电路PCB元件布置
MC34063的升压电路PCB铜箔面
←↑→↓。

MC34063应用电路图大全（升压电路/降压电路）描述MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。

该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。

MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。

mc34063应用电路图（一）：降压变换电源原理图如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。

该降压电路的工作过程如下：1．比较器的反相输入端（脚5）通过外接分压电阻R1、R2监视输出电压。

其中，输出电压U。

=1.25（1+R2/R1）由公式可知输出电压。

仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。

若R1、R2阻值稳定，U。

亦稳定。

2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。

当脚5的电压值低于内部基准电压（1．25V）时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co充电以提高U。

，达到自动控制U。

稳定的作用。

3．当脚5的电压值高于内部基准电压（1．25V）时，R—S触发器的S脚控制门被封锁，Q端为“0”状态（低电平），T2截止，T1亦截止。

4.振荡器的Ipk输入（脚7）用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。

5.脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。

mc34063应用电路图（二）：MC34063升压电路MC34063组成的降压电路原理如图8，当芯片内开关管（T1）导通时，电源经取样电阻Rsc、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C0对负载提供能量。

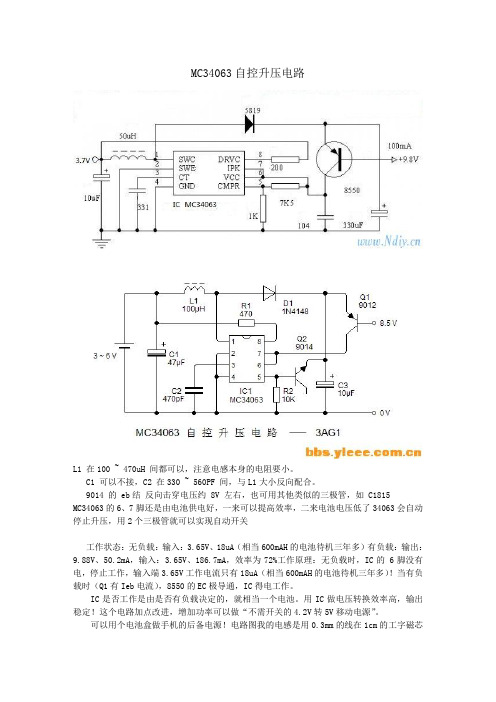

MC34063自控升压电路
L1 在100 ~ 470uH 间都可以，注意电感本身的电阻要小。

C1 可以不接，C2 在330 ~ 560PF 间，与L1大小反向配合。

9014 的 eb结反向击穿电压约 8V 左右，也可用其他类似的三极管，如 C1815
MC34063的6、7脚还是由电池供电好，一来可以提高效率，二来电池电压低了34063会自动停止升压，用2个三极管就可以实现自动开关
工作状态：无负载：输入：3.65V、18uA（相当600mAH的电池待机三年多）有负载：输出：9.88V、50.2mA，输入：3.65V、186.7mA，效率为72%工作原理：无负载时，IC的 6脚没有电，停止工作，输入端3.65V工作电流只有18uA（相当600mAH的电池待机三年多）！当有负载时（Q1有Ieb电流），8550的EC极导通，IC得电工作。

IC是否工作是由是否有负载决定的，就相当一个电池。

用IC做电压转换效率高，输出稳定！这个电路加点改进，增加功率可以做“不需开关的4.2V转5V移动电源”。

可以用个电池盒做手机的后备电源！电路图我的电感是用0.3mm的线在1cm的工字磁芯
上绕约30匝。

我觉得这磁芯用得偏大了，他的空间还没有绕上一半。

下面我把实测KA34063（带载：1K5）各引脚电压以及三极管Q的各脚电压标出，以便大家在仿制时有个参考。

KA34063：①3V81；②0V；③0.55；④0V；⑤1V26；⑥9V86；⑦同⑥；⑧2V88；
三极管Q：E 9V87；B 9V10；C 9V85。

题目名称：降压型变换电源摘要：该降压电源变换器电路采用MC34063芯片作为其电路构成的核心部分，用以对5V的输入电压经过升压电源电路升至20V；定时电容Ct用以控制振荡器的频率，电感L和电阻R1、R2则是用以控制输出端电压；调节电感L的电感量以及电阻R2与R1比值即可控制输出端的电压输出，该电路设计则是输出端的电压升至20V；且要求在输出端带负载时的电压压降尽量小，同时要求输出端的纹波也尽量小。

关键字：升压型变换电源MC34063 5V升至20VEnglish subject：Buck type transform power supply Abstract:The buck power converter circuit adopts MC34063 chip as its core part of a circuit, which is applied to the 5 V input voltage power supply circuit after the boost to 20 V; Timing capacitance Ct can control the oscillator frequency, inductance L and resistance R1, R2 is used to control the output voltage of the; Adjust the inductance load and inductance L resistance and can control the ratio R2 R1 is the output voltage output, this circuit design is the output voltage to 20 V; And require in the output voltage of the load to bring pressure drop as low as possible, also asked the output ripple also as low as possible.Keywords:The boost the power of transformation MC34063 5 V to 20 V目录一.理论分析 (3)1、MC34063芯片简介： (3)1.1.1 MC34063的结构组成： (3)1.1.2 MC34063的内部结构图： (3)1.1.3 MC34063的引脚： (4)1.1.4 MC34063的内部电路原理： (5)1.1.5 MC34063芯片的主要电路应用有以下几个方面： (5)2.用MC34063制作的升压型变换电源的设计思路 (5)1.2.1 设计题目基本要求： (5)1.2.2 用MC34063制作降压型变换电源的设计思路 (6)二.方案设计与论证 (7)2.1.1、设计12V/5V降压电源变换器的思路 (7)2.1.2、12V/5V降压电源变换器的电路原理图设计 (7)2.1.3 、12V/5V降压电源变换器电路相关参数计算 (8)三. 系统硬件电路设计和实现 (9)四.系统测试 (9)4.1.1、调试中用到的仪器： (9)4.1.2、调试方法： (9)4.1.3、调试中出现的问题： (10)4.1.4、调试问题的解决方案： (10)4.1.5、误差分析： (11)五. 结论 (11)六. 系统使用说明 (11)七. 参考文献 (11)一.理论分析1、MC34063芯片简介：1.1.1 MC34063的结构组成：MC34063是一种开关型高效DC/DC变换集成电路。

1. MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图334063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。

在ADSL应用中，34063的开关频率对传输速率有很大影响，在器件选择及PCB设计时需要仔细考虑。

线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。

开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。

开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。

斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。

降压型开关电源电路通常如图1所示。

图1中，T为开关管，L1为储能电感，C1为滤波电容，D1为续流二极管。

当开关管导通时，电感被充磁，电感中的电流线性增加，电能转换为磁能存储在电感中。

设电感的初始电流为iL0，则流过电感的电流与时间t的关系为：iLt= iL1+(Vi-Vo-Vs)t/L，Vs为T的导通电压。

当T关断时，L1通过D1续流，从而电感的电流线性减小，设电感的初始电流为iL1，则则流过电感的电流与时间t的关系：iLt=iL1-(Vo+Vf)t/L，Vf为D1的正向饱和电压。

图1 降压型开关电源基本电路34063的特殊应用● 扩展输出电流的应用DC/DC转换器34063开关管允许的峰值电流为1.5A，超过这个值可能会造成34063永久损坏。

MC34063中文资料- -简介MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。

该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。

MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。

二、MC34063中文资料- -特点☆可在2.5~40V的输入电压范围内工作;☆输出电压可在1.25~40V范围内进行调节;☆无外接三极管情况下，输出开关电流可达1.5V;☆低静态电流;☆限制短路电流。

三、MC34063中文资料- -引脚1脚：开关管集电极接口;2脚：开关管发射极接口;3脚：定时电容接口;4脚：接地端;5脚：比较器反相输入端，输出电压取样端;6脚：电源Vcc接口;7脚：IPK检测即负载峰值电流取样端;8脚：驱动管集电极接口。

四、MC34063中文资料- -电路原理芯片MC34063的3脚为定时电容接口，外接定时电容，振荡器在恒流源作用下对电容不停地充电放电，从而产生振荡波形。

在振荡器对电容的充电过程中，与门的R输入端为高电平，当比较器的输入电平低于阙值电平时，与门的S 输入端为高电平。

当且仅当R输入端与S输入端均为高电平时，触发器被置为高电平，从而导通输出开关管;反之，若R输入端与S输入端有一个为低电平，或均为低电平时，触发器被复位，从而使得输出开关管关闭。

该芯片还有电流限制功能，通过对6、7管脚间的电压降检测来实现，当检测到6、7管脚间电压超过300mV时，芯片将启动过流保护功能，振荡器快速对定时电容进行充电，从而减少输出开关管的导通时间，使得其关闭时间延长。

五、MC34063中文资料- -降压变换电源如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。
